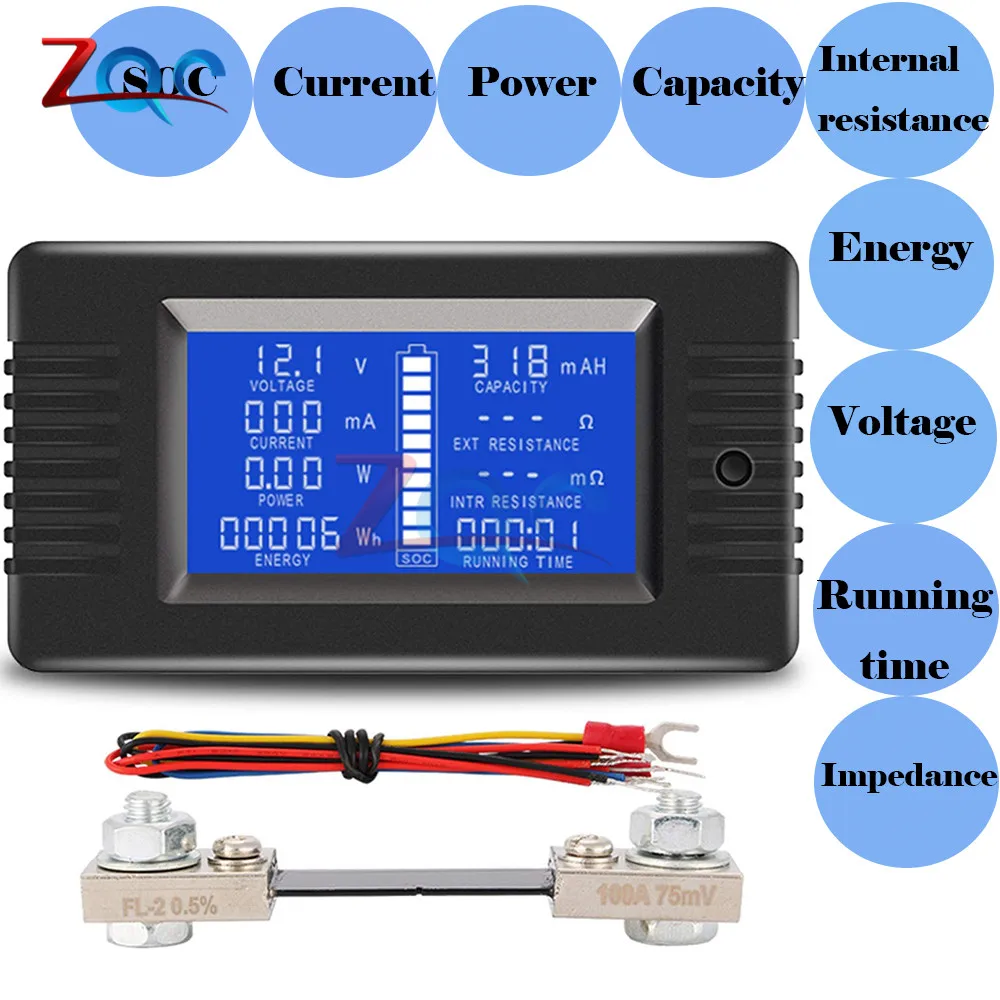

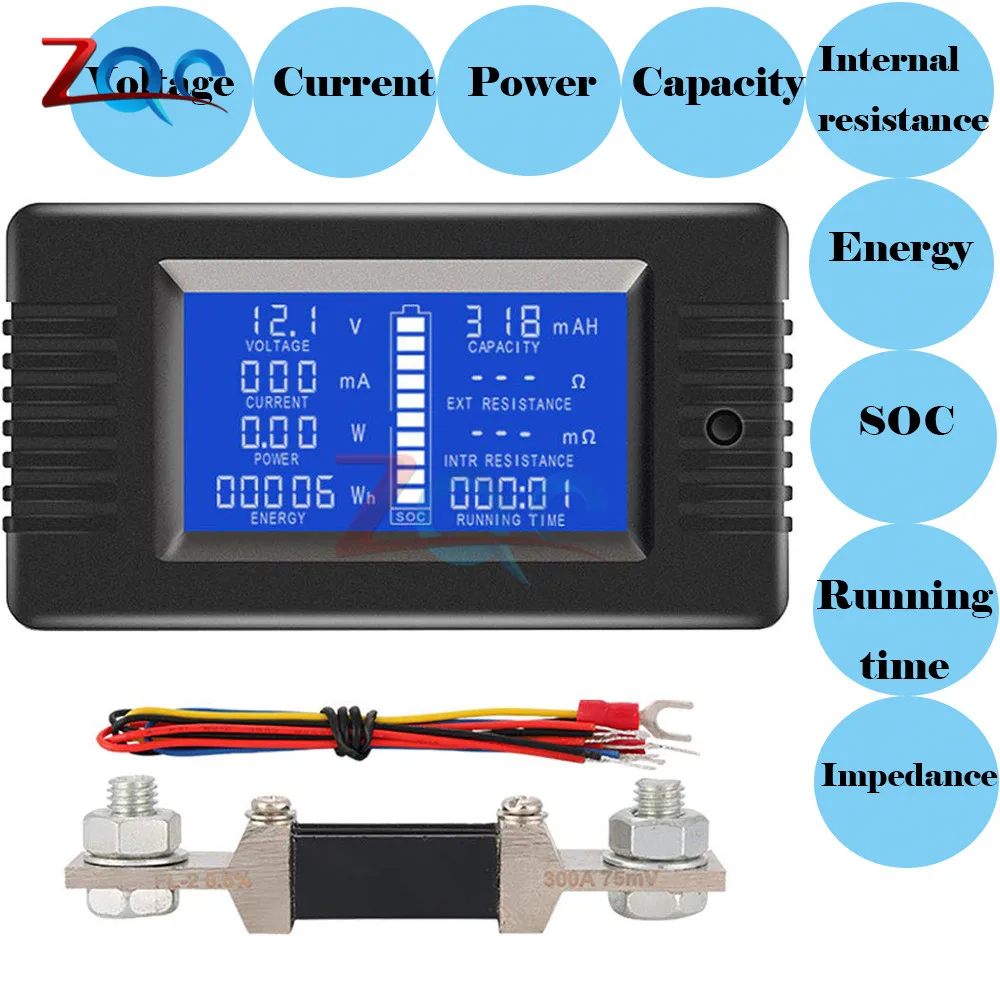

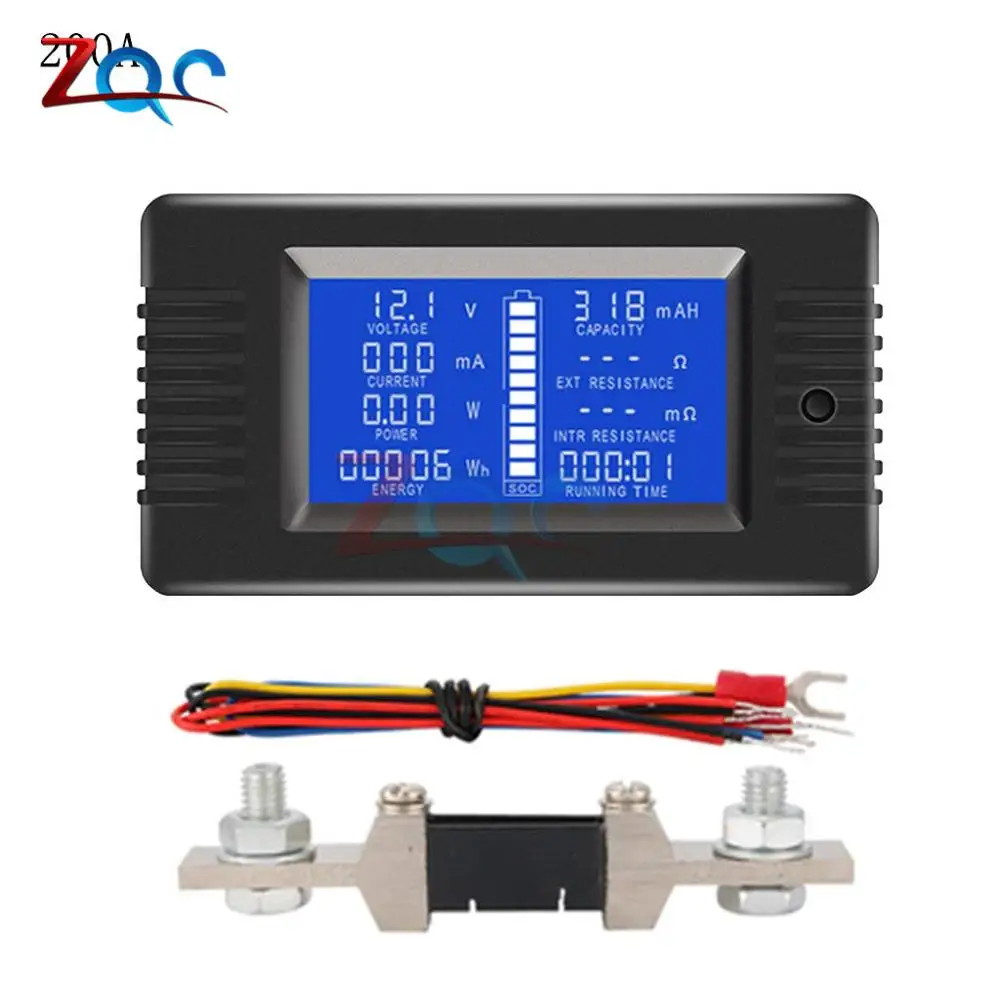

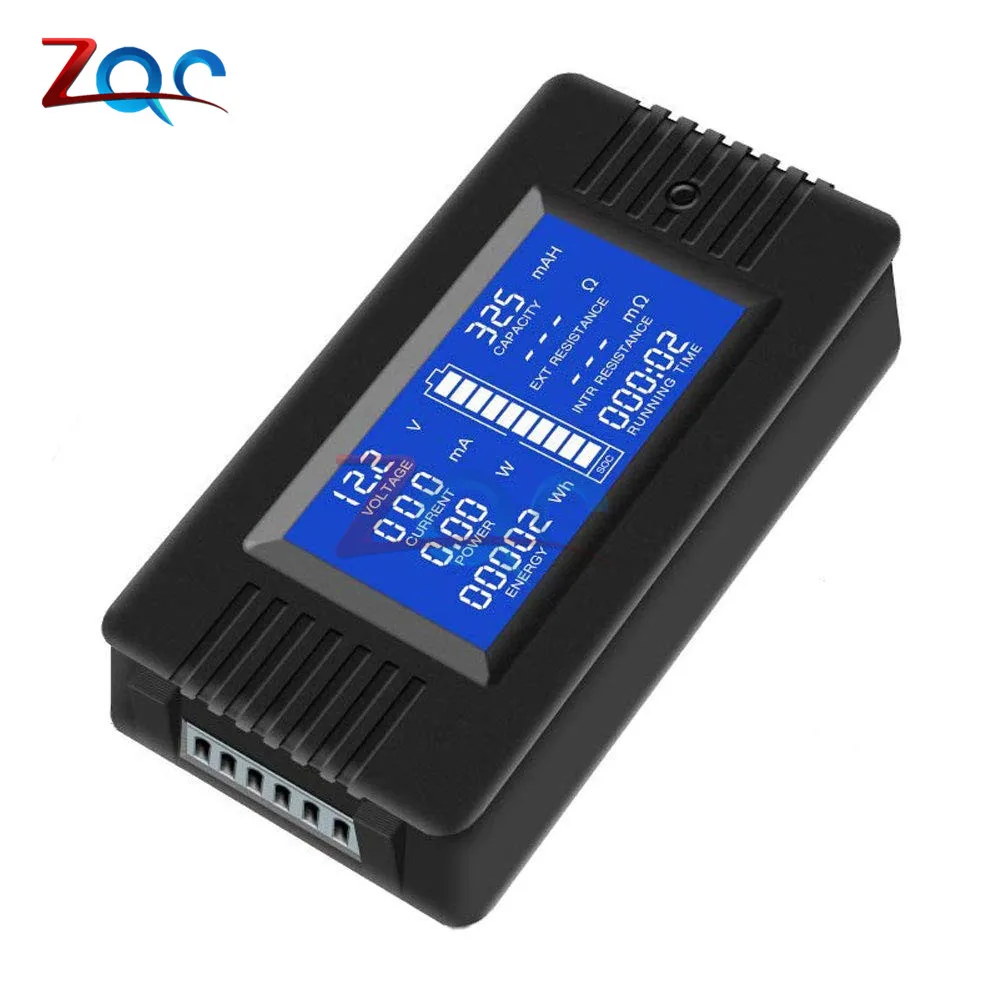

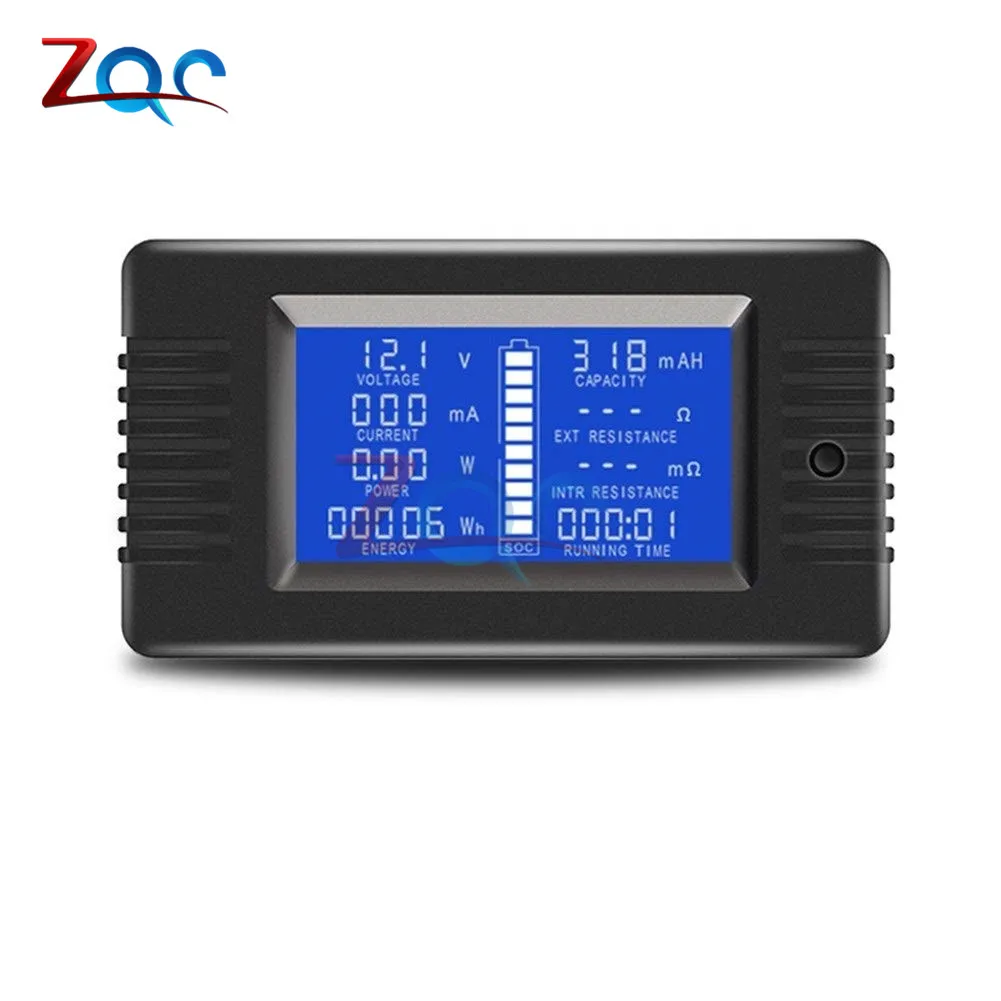

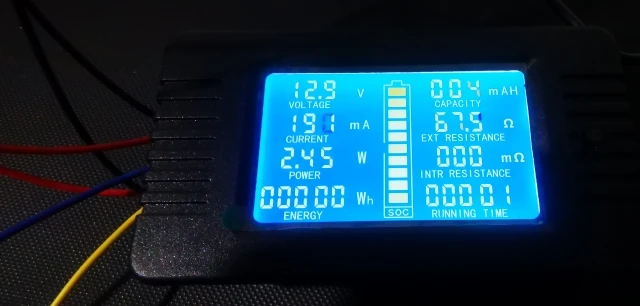

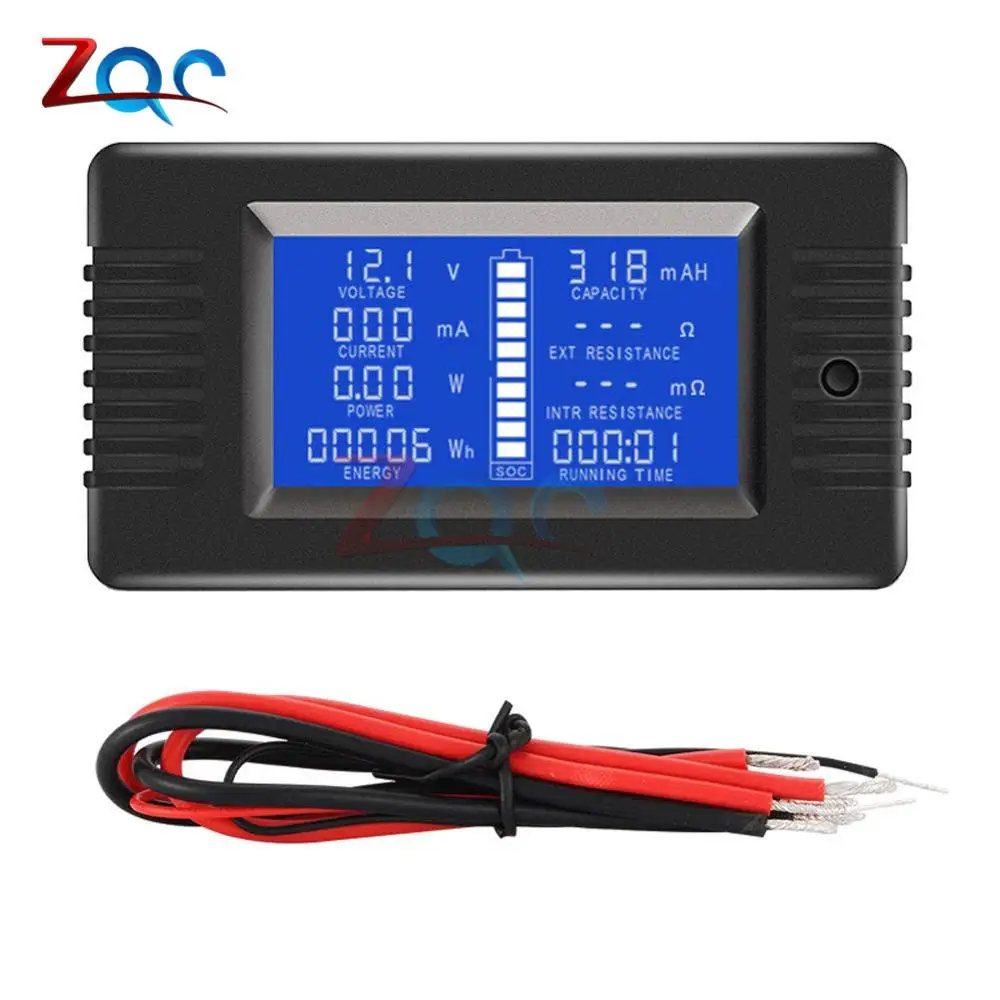

Этот документ описывает спецификацию тестера многофункциональных батарей постоянного тока PZEM-013/015, Этот измеритель в основном используется для тестирования
Все виды напряжения аккумулятора, тока разряда, мощности разряда, импеданса разряда, внутреннего сопротивления, емкости, энергии сброса,
Энергопотребление и время работы, а также отображение данных измерений через ЖК-экран.
PZEM-013: диапазон измерения 10 А (Встроенный шунт)

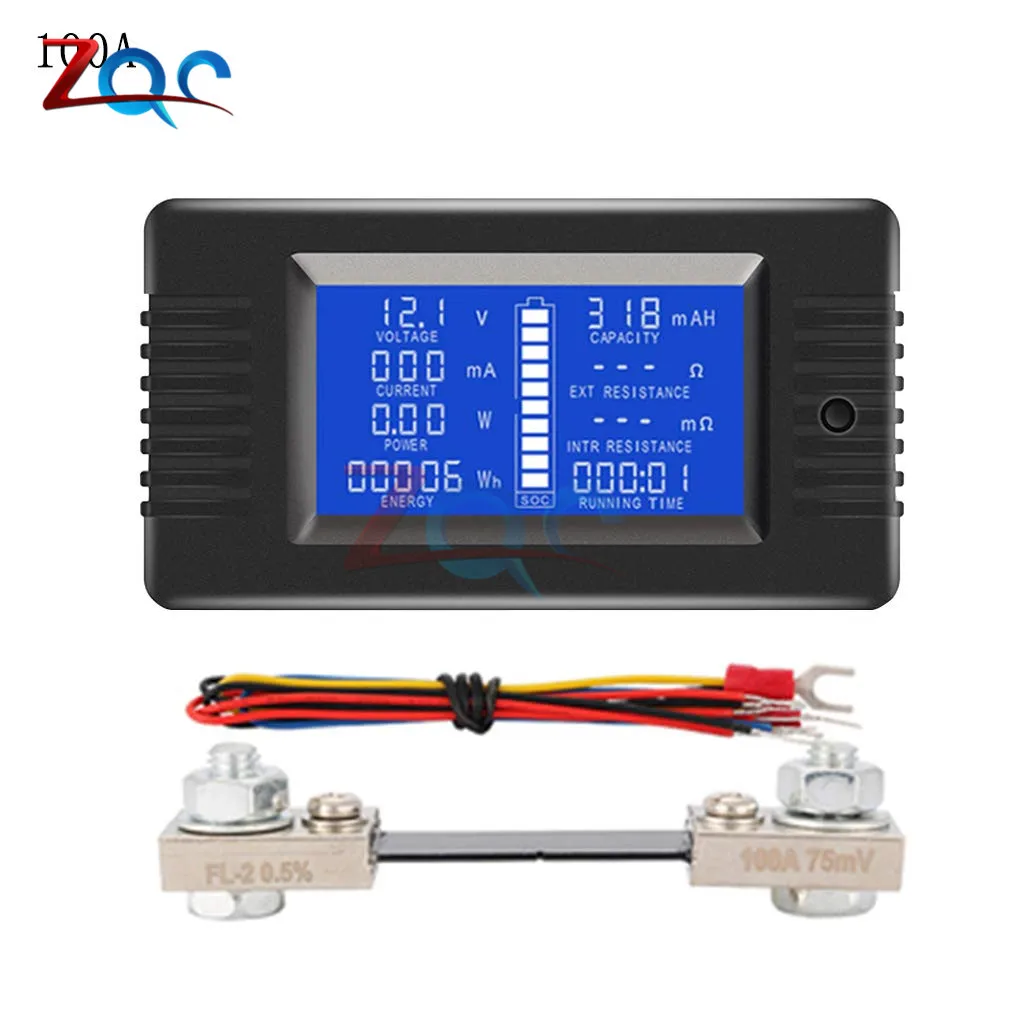

PZEM-015: диапазон измерения А (Используйте внешний шунт, может сочетаться с четырьмя видами шунта 50 А, а).

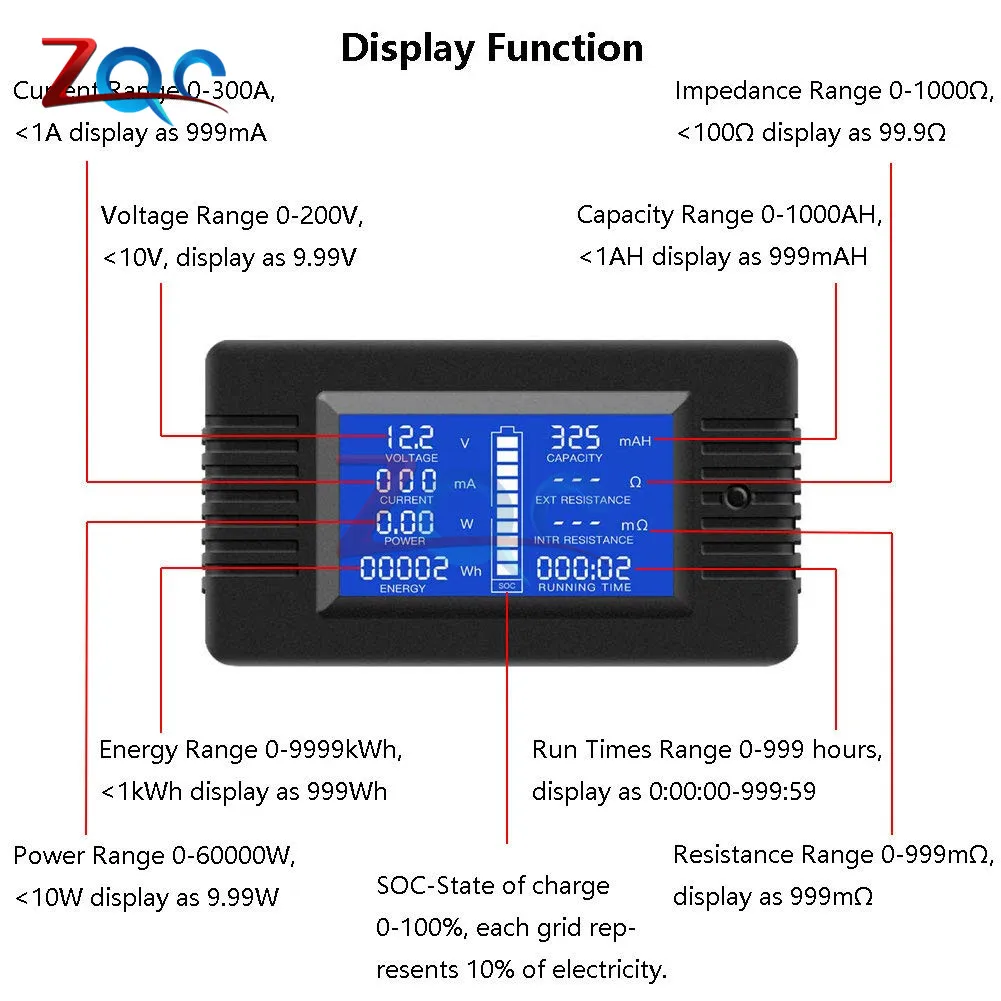

1. Описание функций
1.1 Напряжение
1.1.1 Диапазон измерения: 0-200 В. (При тестовом напряженииМенее чем8 в, используйте независимый режим питания)
1.1.2 Формат отображения:Менее чем10 в дисплей as: 9,99 в
Дисплей менее 100 в, как: 99,9 В
Больше, чем100 в дисплей as: 199 в
1.1.3 минимальное разрешение: 0,01 в
1.1.4 начальное Испытательное напряжение: 0,05 В
1.1.5 Точность измерения: 1%
1,2 ток
1.2.1 Диапазон измерения: 0-10 А. (Тип: PZEM-013)

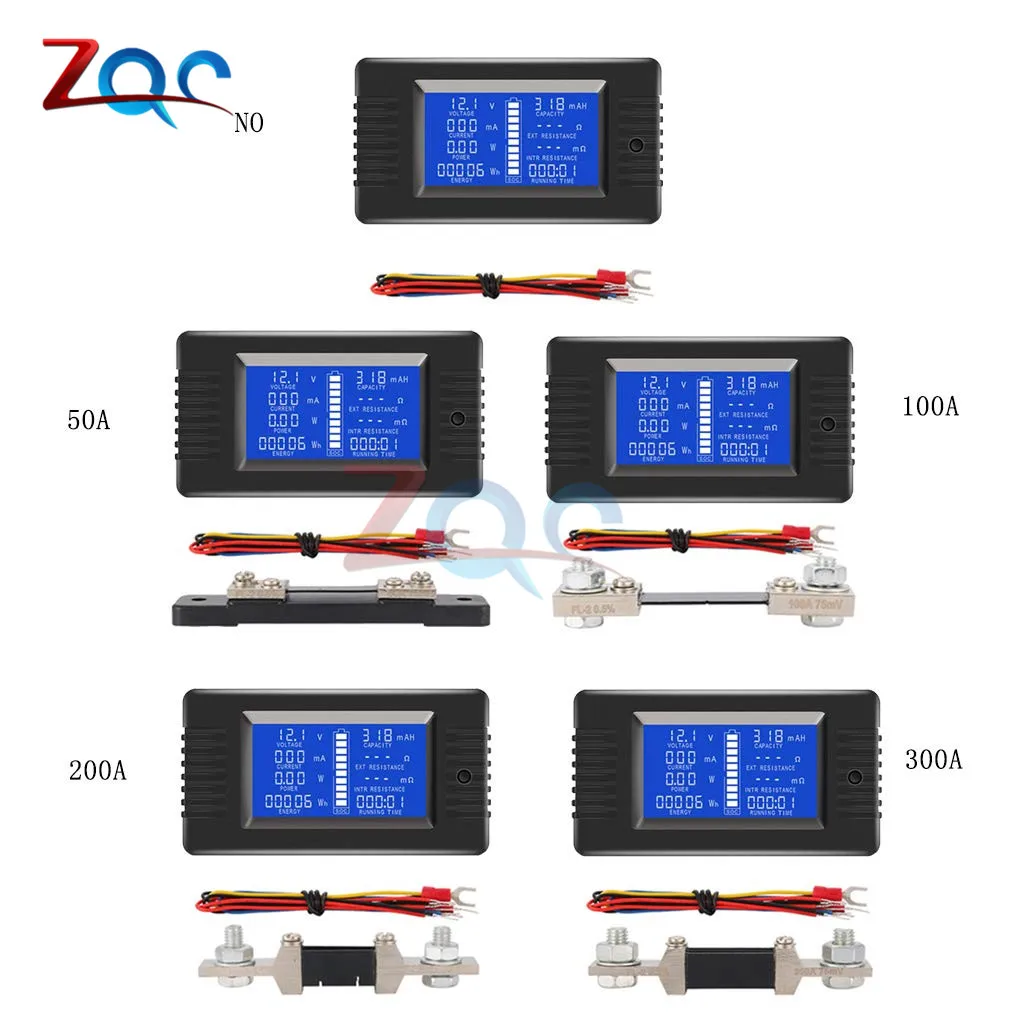

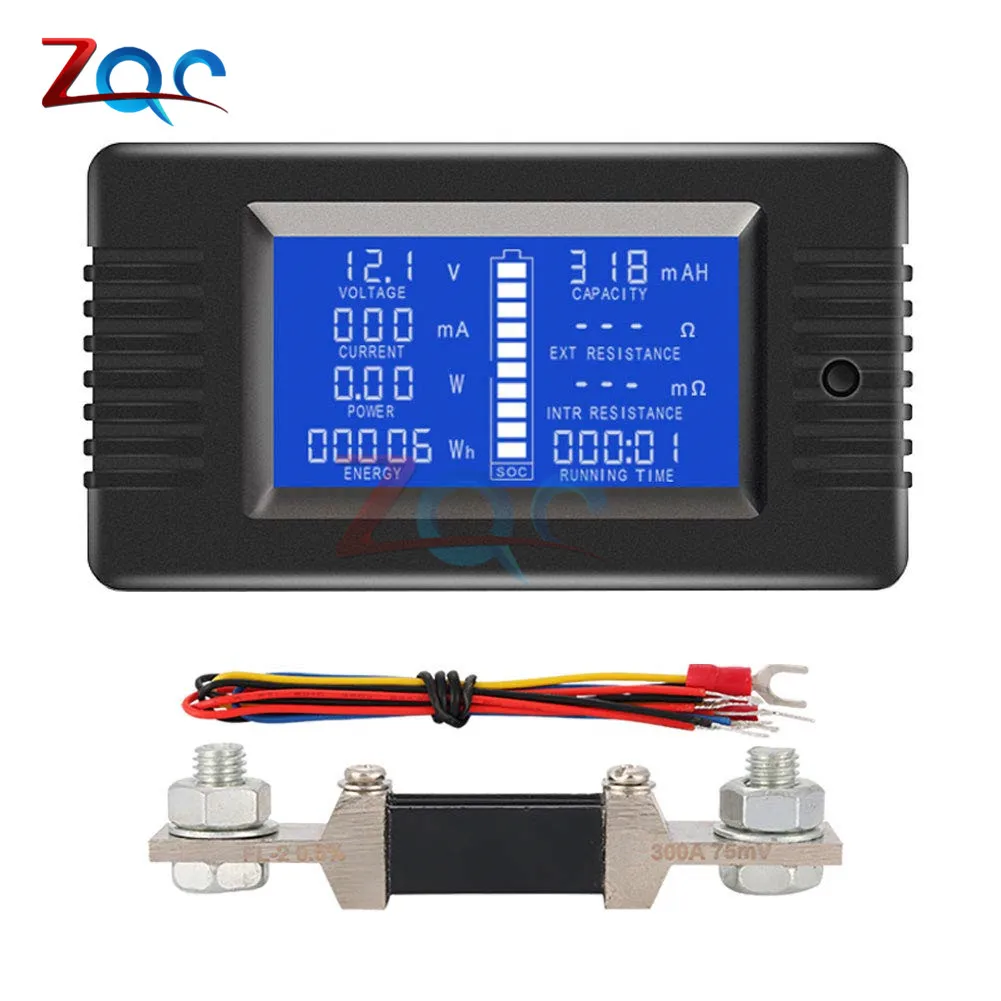

0-300A (тип: PZEM-015) может устанавливать 50A, 100A, 200A,300A четыре диапазона в зависимости от внешнего шунта, завод
По умолчанию-100 А.
1.2.2 Формат отображения:Менее чем1 а дисплей as: 999mA
<Дисплей 10 А: 9,99 А
<100A дисплей as: 99.9A
≥Дисплей А: 199а
1.2.3 минимальное разрешение: 1 мА
1.2.4 начальный тестовый ток: 10 мА (тип: PZEM-013)
20 мА (Тип: PZEM-015)
1.2.5 Точность измерения: 1%
1.3 мощности
1.3.1 Диапазон измерения: 0-2000 Вт (Тип: PZEM-013)
0-60000 Вт (тип: PZEM-015).
1.3.2 Формат отображения:<10 Вт дисплей as: 9,99 Вт
<100 Вт дисплей as: 99,9 Вт
<1000 Вт дисплей as: 999 Вт
<10000 Вт дисплей as: 9,99 кВт
≥10000 Вт дисплей as: 19,9 кВт
1.3.3 минимальное разрешение: 0,01 Вт
1.3.4 Начальная испытательная мощность: 0,1 Вт (тип: PZEM-013)
0,2 Вт (тип: PZEM-015)
1.3.5 Точность измерения: 1%
1,4 импеданс
Импеданс = напряжение/ток
1.4.1 Диапазон измерения: 0-1000Ом
1.4.2 Формат отображения:<100ОмДисплей as: 99,9Ом
≥100ОмОтображение as: 999 Ом
При превышении диапазона тестирования или нулевом токе отображается «---»
1.4.3 минимальное разрешение: 0,1 Ом
1.4.4 Точность измерения: 1%
1,5 внутреннее сопротивление
Внутреннее сопротивление = (полное напряжение-Вывод напряжения нагрузки)/вывод тока нагрузки, когда выдвижное напряжение нагрузки больше, чем
Максимальное напряжение, внутреннее сопротивление нулевое.
1.5.1 Диапазон измерения: 0-999Миллиом
1.5.2 формат отображения: 999Миллиом, Когда над диапазоном тестирования или ток равен нулю, отображается «---».
1.5.3 минимальное разрешение: 1Миллиом
1.5.4 Точность измерения: 1%
Примечание: перед проверкой внутреннего сопротивления необходимо установить полное напряжение в зависимости от типа аккумулятора после его полной зарядки
Можно использовать его для тестирования; Если вы не полностью заряжаете его, вы можете установить аккумулятор без напряжения нагрузки-это полное напряжение, затем проверить; Внутренний
Сопротивление не является фиксированным значением, чем больше разряжен аккумулятор, тем больше сопротивление.
1.6 емкости
1.6.1 Диапазон измерения: 0-1000 Ач
1.6.2 Формат отображения:<1 Ач дисплей as: 999 мАч
<10 Ач дисплей как: 9,99 Ач
<100 Ач дисплей как: 99,9 Ач
<Дисплей 1000 Ач: 999 Ач
1.6.3 минимальное разрешение: 1 мАч
1.6.4 Точность измерения: 1%
Примечание: проверка емкости аккумулятора-это совокупный процесс разряда по сравнению со временем, для этого требуется некоторое время, время зависит от
Ток разряда; Перед проверкой емкости необходимо установить полное напряжение, а предельное напряжение зависит от типа аккумулятора,
После полной зарядки вы можете использовать его для испытания на разряд; Когда энергия сброса отображается пустой, это означает, что разряд закончился, это
Отображаемое значение емкости-это емкость аккумулятора.
1,7 энергии сброса
Энергия сброса отображается через символ батареи, всего 10 сеток, каждая сетка имеет 10% энергии.
Сброс энергии рассчитывается через текущее значение напряжения батареи, перед тестированием вы должны установить полное напряжение и предельное напряжение
Зависит от типа аккумулятора; Напряжение каждой сети = (самое высокое напряжение-Самое низкое напряжение) / 10.
1,8 накопление потребления энергии
1.8.1 Диапазон измерения: 0-9999 кВтч
1.8.2 Формат отображения:<1 кВт/ч отображение as: 999 Вт/ч
<10 кВтч отображение как: 9,99 кВтч
<100 кВтч отображение как: 99,99 кВтч
<Отображение кВтч: кВтч
≥Отображение кВтч: 9999 кВтч
По тестовому диапазону будет нулевым.
1.8.3 минимальное разрешение: 1 Втч
1.8.4 Точность измерения: 1%
Примечание: 1 Втч = 0,001 кВтч = киловатт
1,9 время работы
1.9.1 Диапазон измерения: 0 ~ 999 часа (без нагрузки время не накапливается)
1.9.2 Формат отображения: 0:00:00 ~ 999:59:59
По тестовому диапазону будет нулевым.
2. Инструкции по эксплуатации
2,1 Установка полного и полного выключения напряжения
2.1.1 Установите полное напряжение:
Шаг 1: в обычном интерфейсе дисплея (как на рис. 1) удерживайте кнопку, пока на ЖК-экране не отобразится интерфейс, как на рис. 2, затем
Отпустите кнопку
Шаг 2: Установите символ мигания, это Настройка состояния полного/отсеченного напряжения, нажмите и удерживайте кнопку, пока не появится ЖК-дисплей
Интерфейс как на рис. 3, затем отпустите кнопку.
Шаг 3: в это время символ батареи отображает энергию полной сетки означает статус полной настройки напряжения, по умолчанию завода полное напряжение составляет
020,0 в, циркуляция числового кода мигает от низкого бита до высокого бита, показывая, что текущая цифра настроек, короткое нажатие для установки
Цифры; Пожалуйста, обратите внимание, что, поскольку полное значение настройки напряжения имеет 4 цифры, но числовой код имеет только 3 цифры, поэтому Настройка
Разделены на две части: низкая бита (рис. 3) + высокая бита (рис. 4). Например, полное напряжение по умолчанию составляет 020,0 в, затем состояние дисплея составляет 20,0 в.
Дисплей с низким и высоким циклическим переключением до 020 в. Если вам нужно установить полное напряжение 199,0 в, затем установите низкий бит на 99,0 в, когда
Цикл достигает высокого бита, он будет отображать 099 в, и может быть настроено только самое высокое мерцание нуля бита. Установка высокой Биты
До 199 в означает полное напряжение 199,0 в.
2.1.2 Установите Предельное напряжение:
Шаг 1: после установки полного напряжения удерживайте кнопку, пока на ЖК-дисплее не отобразится интерфейс рис. 5, затем отпустите кнопку;
Шаг 2: в это время символ батареи показывает нулевую сетку, чтобы указать состояние настройки отключения напряжения, по умолчанию предельное напряжение составляет
016,0 в, Метод настройки такой же, как и выше; Предельное напряжение по умолчанию в 0,8 от полного напряжения, после установки полного
Напряжение, предельное напряжение автоматически генерируется в соотношении 0,8 раз; В противном случае вы можете сбросить его;
После завершения всех вышеуказанных настроек нажмите и удерживайте кнопку, пока настройки не будут сохранены и не выйдут из состояния настроек, восстановите
Обычный интерфейс дисплея.
Настройка диапазона тока 2,2 (только для PZEM-015)
Шаг 1: в обычном интерфейсе отображения удерживайте кнопку, пока на ЖК-дисплее не отобразится интерфейс рисунка 2, затем отпустите кнопку,
Короткое нажатие кнопки снова переключится на интерфейс для рисунка 7, это указывает на то, что это состояние является текущим состоянием настройки диапазона.
Шаг 2: дольше нажмите кнопку, пока на ЖК-дисплее не отобразится интерфейс рисунка 8, затем отпустите кнопку, коротко нажмите кнопку еще раз, чтобы
Переключение диапазона тока. Этот измеритель обеспечивает четыре диапазона тока, Заводское значение по умолчанию составляет 100 А, выберите соответствующий диапазон в соответствии
К шунту.
Шаг 3: после завершения текущих настроек диапазона нажмите и удерживайте кнопку, пока настройки не будут сохранены и не выйдут из состояния настроек, восстановите
Обычный интерфейс дисплея.
2,3 очистить энергию
Шаг 1: в обычном интерфейсе отображения удерживайте кнопку, пока на ЖК-дисплее не отобразится интерфейс рисунка 2, затем отпустите кнопку,
Короткое нажатие кнопки снова переключится на интерфейс для рисунка 9, это указывает на то, что это состояние является состоянием настройки очистки энергии.
Шаг 2: дольше нажмите кнопку, пока данные не будут очищены и не выйдут из состояния настроек, восстановите нормальный интерфейс дисплея.
2,4 очистка емкости
Шаг 1: в обычном интерфейсе отображения удерживайте кнопку, пока на ЖК-дисплее не отобразится интерфейс рисунка 2, затем отпустите кнопку,
Короткое нажатие кнопки снова переключится на интерфейс для рисунка 10, это указывает на то, что это состояние является состоянием настройки очистки емкости.
Шаг 2: дольше нажмите кнопку, пока данные не будут очищены и не выйдут из состояния настроек, восстановите нормальный интерфейс дисплея.
2,5 очистка времени работы
Шаг 1: в обычном интерфейсе отображения удерживайте кнопку, пока на ЖК-дисплее не отобразится интерфейс рисунка 2, затем отпустите кнопку,
Короткое нажатие кнопки снова переключится на интерфейс для рисунка 11, это указывает на то, что это состояние является состоянием настройки рабочего времени очистки.
Шаг 2: дольше нажмите кнопку, пока данные не будут очищены и не выйдут из состояния настроек, восстановите нормальный интерфейс дисплея.
2,6 Рабочий режим
Этот измеритель имеет два режима: Обычный и спящий. В обычном режиме отображения кратковременно нажмите кнопку, чтобы войти
Режим покоя, чтобы снизить энергопотребление всей машины, подсветка и ЖК-дисплей будут отключены в режиме покоя
Режим. В спящем режиме короткое нажатие кнопки переключится в обычный режим отображения.
Примечание: измеритель остановит все функции измерения в спящем режиме, поэтому, пожалуйста, не Переключайте в спящий режим, если это нормально
Измерение выполнено.

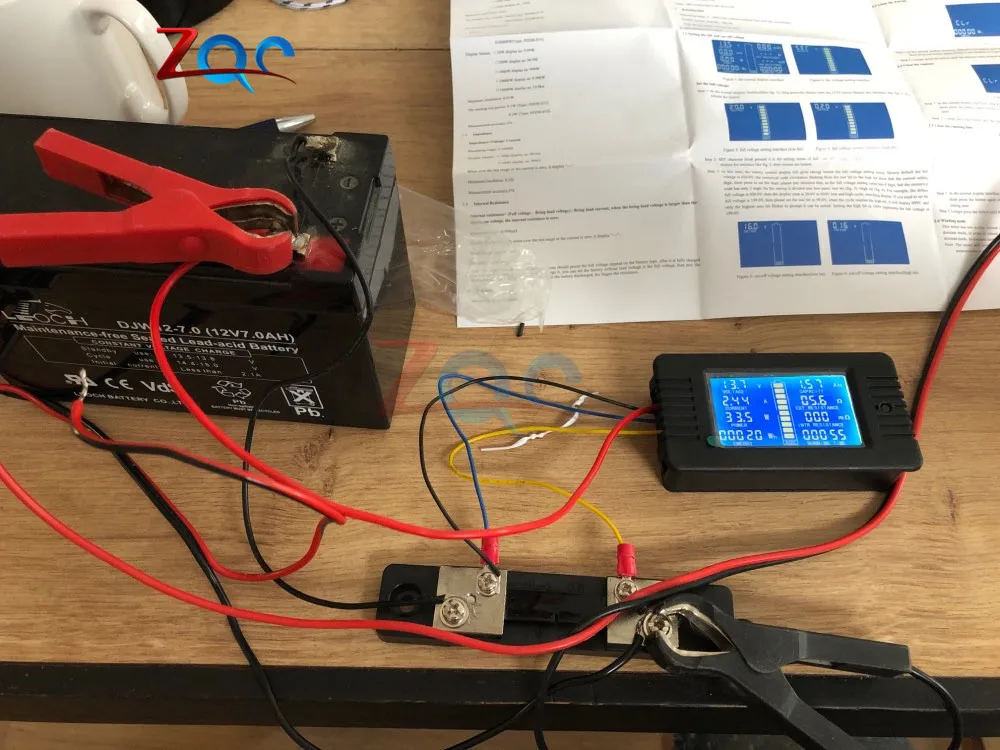

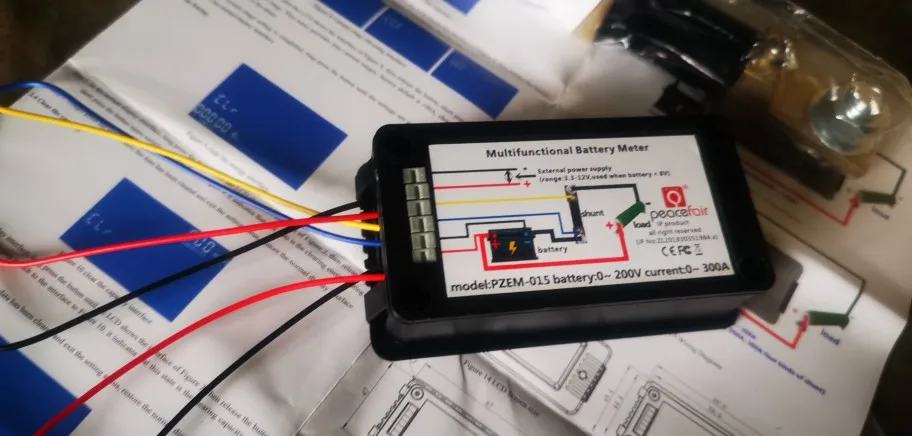

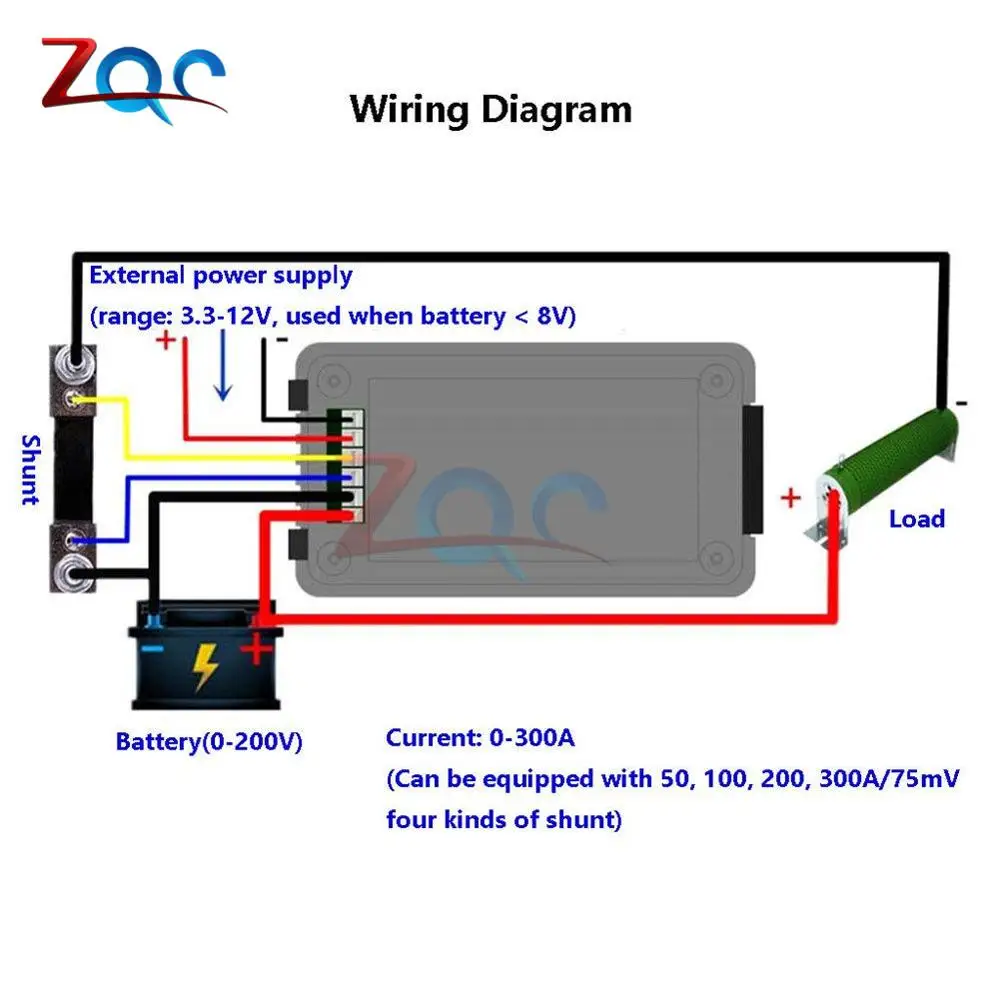

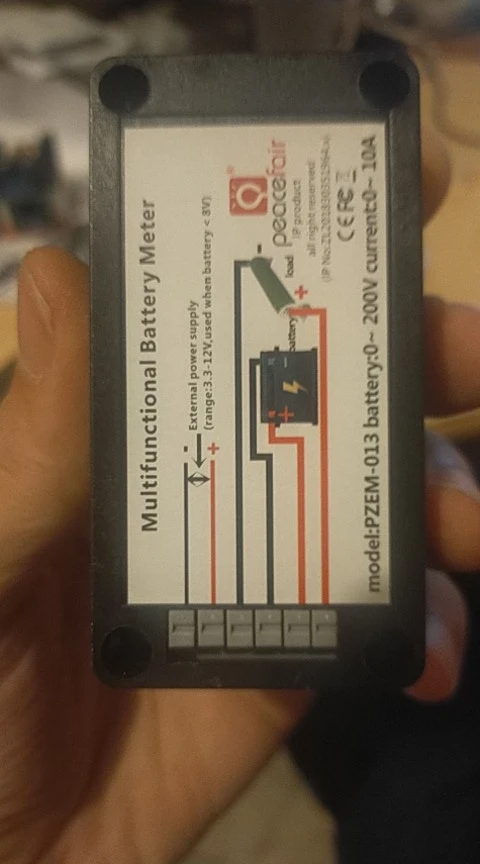

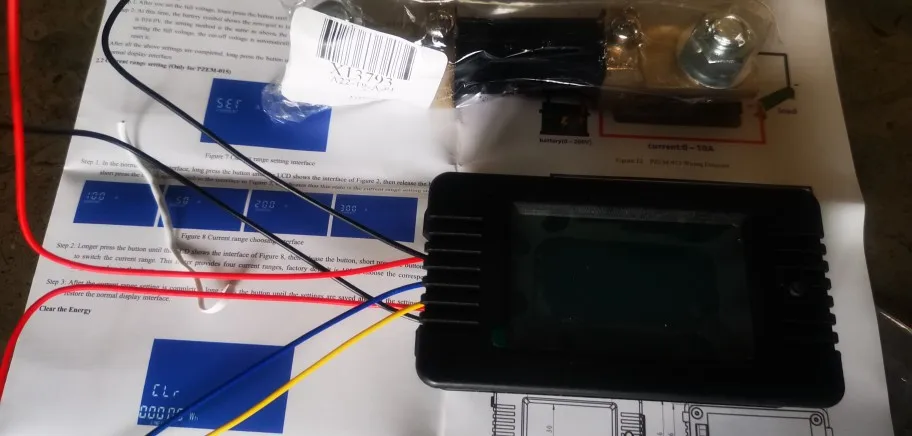

3. Схема подключения

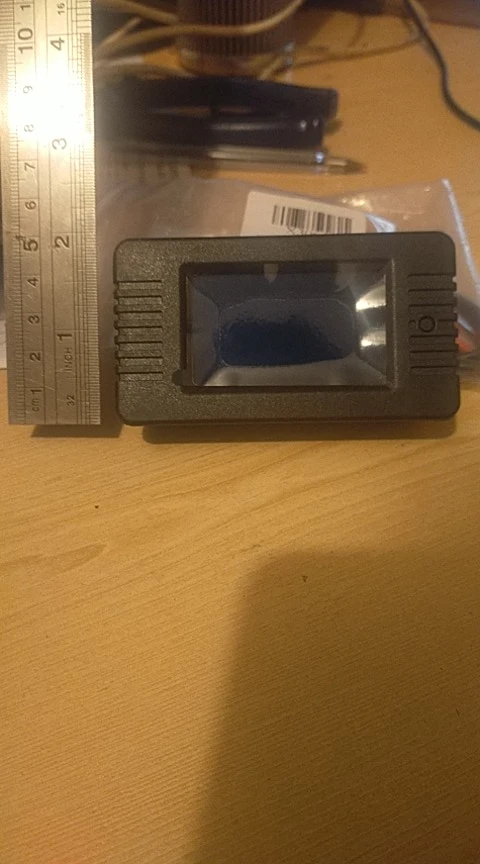

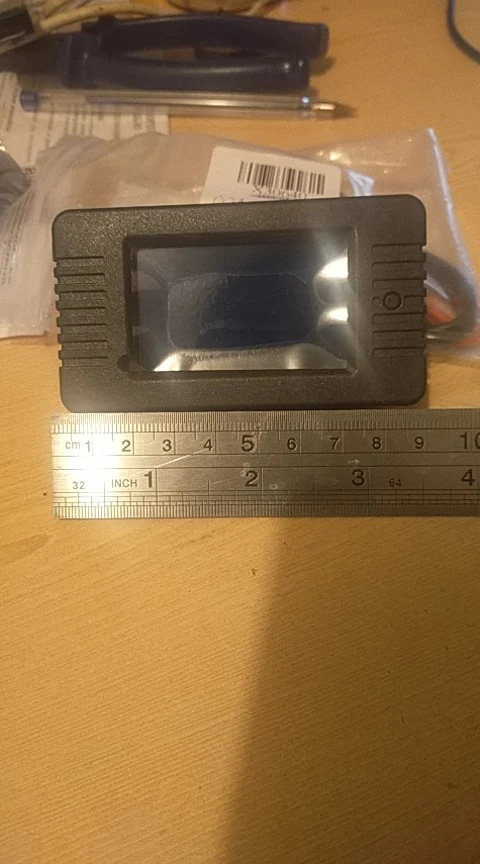

4. Размер рисунка (мм)
5. Вопросы, требующие внимания
5,1 этот модуль подходит для использования в помещении, пожалуйста, не используйте его на улице.
5,2 прилагаемая нагрузка не должна превышать Номинальное напряжение и ток.
5,3 заказ проводки не может быть неправильным.
6. Другая спецификация
6.1 Полный ЖК-дисплей
6.2 Потребляемая мощность
Нормальное рабочее состояние: 0,03-1,2 Вт
Состояние сна: 0,5 МВт-0,5 Вт
Потребляемая мощность зависит от значения тестового напряжения, чем выше напряжение, тем больше мощность
Потребление
6,3 рабочая температура
-20C ~ + 60C
