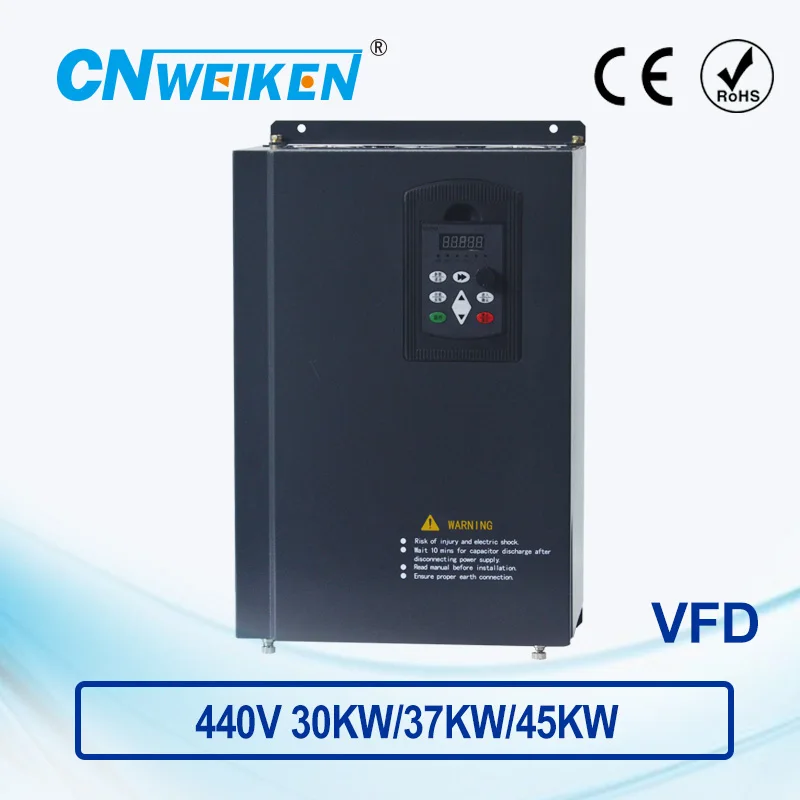

WK600 Векторный Преобразователь частоты 440 В трехфазный инвертор переменной частоты для двигателя 30 кВт37 кВт45 кВт Частотный привод

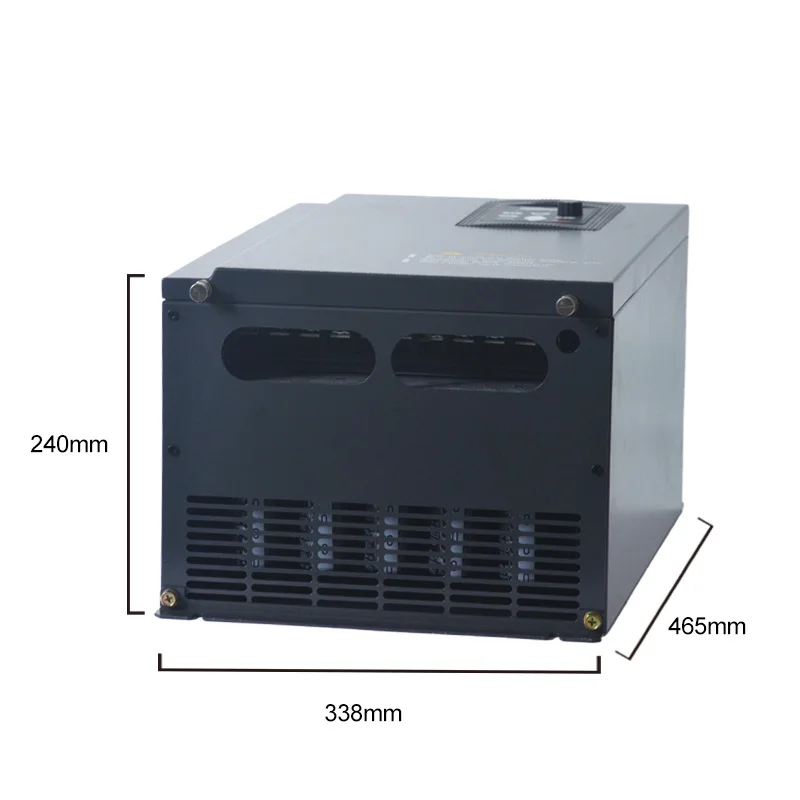

Таблица выбора типа 440 В/30 кВт 440 В/37 кВт 440 В/45 кВт Номер модели WK600-0300-G4TB WK600-0370-G4TB WK600-0450-G4TB Входное напряжение 3 фазы 440 В ± 10% 50 Гц/60 Гц Выходное напряжение Трехфазный 0-440 В 0-650 Гц Мощность 30 кВт/40 л.с. 37 кВт/50 л.с. 45 кВт/60 л.с. Номинальный ток 55а 65A 80а Размер формы (мм) 470*290*220 Размер упаковки (мм) 500*350*340 Вес 19 кг 19 кг 19 кг

Инструкции по выбору типа:

А. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функциями и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой;

B. Регулирование скорости трехфазных двигателей переменного тока с шестью или более этапами. Пожалуйста, приобретите конвертер с более высокой мощностью, чем двигатель;

C. Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.

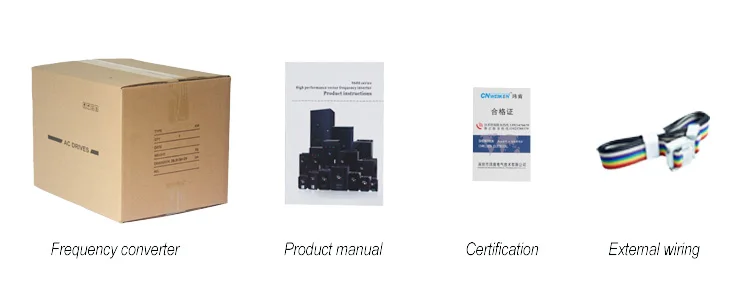

Упаковочный лист

Упаковочный лист:

Машина * 1, обтекаемая Версия руководства продукта * 1 (включая гарантийный талон), линия расширения * 1 (введение клавиатуры, необходимо приобрести отдельно), сертификат сертификации продукта * 1

Дополнительное Примечание:

А.Если вам нужна подробная Версия руководства по продукту, вы можете связаться с нами, чтобы отправить его вам бесплатно.

B. Если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного руководства.

Рекомендуемые аксессуары

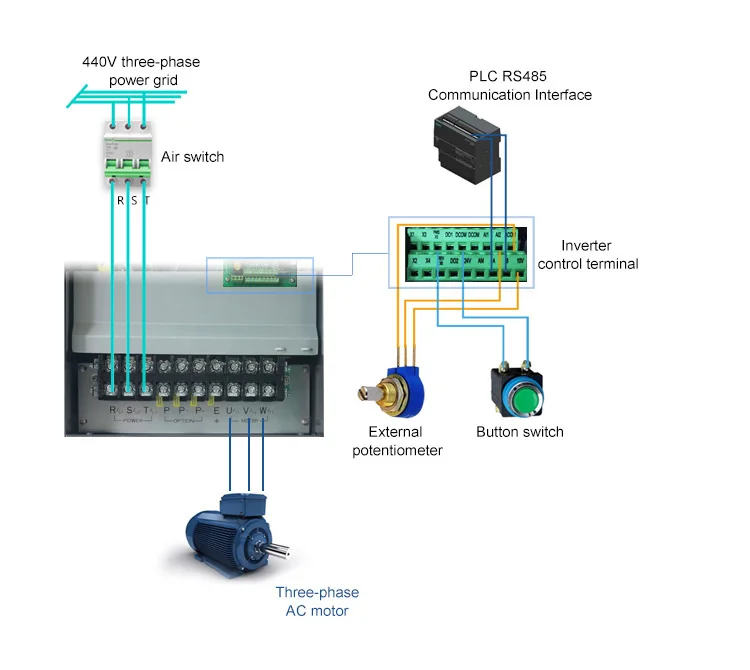

Схема проводки

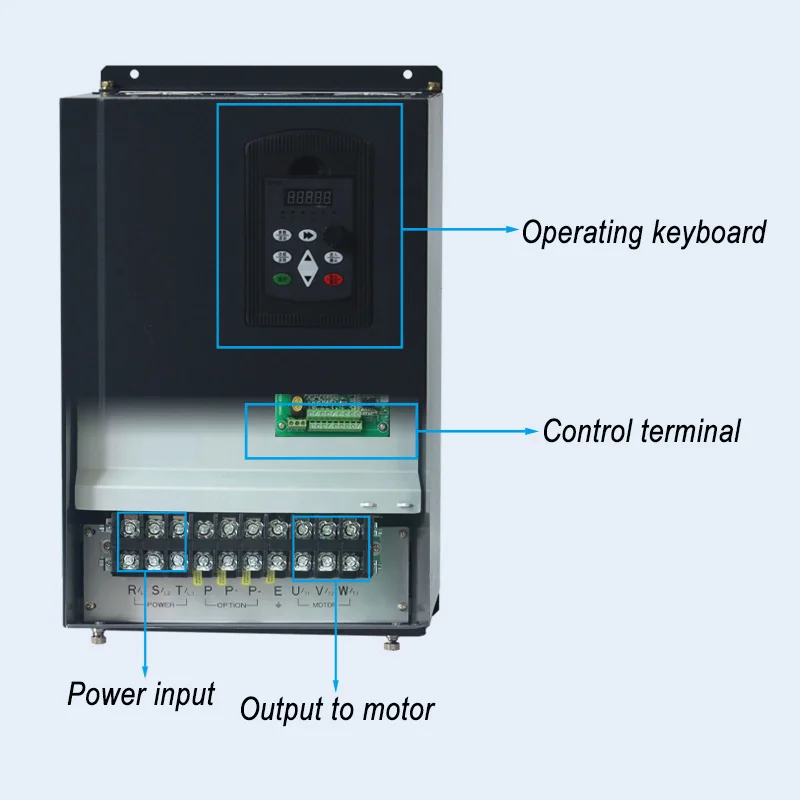

R, S, T являются входными клеммами трехфазного источника питания преобразователя частоты.

U, V, W являются выходными клеммами преобразователя частоты и подключен трехфазный асинхронный двигатель. P и P B являются соединительными клеммами тормозного сопротивления.

Почему вы выбираете нас?

I.Продукты и технологии

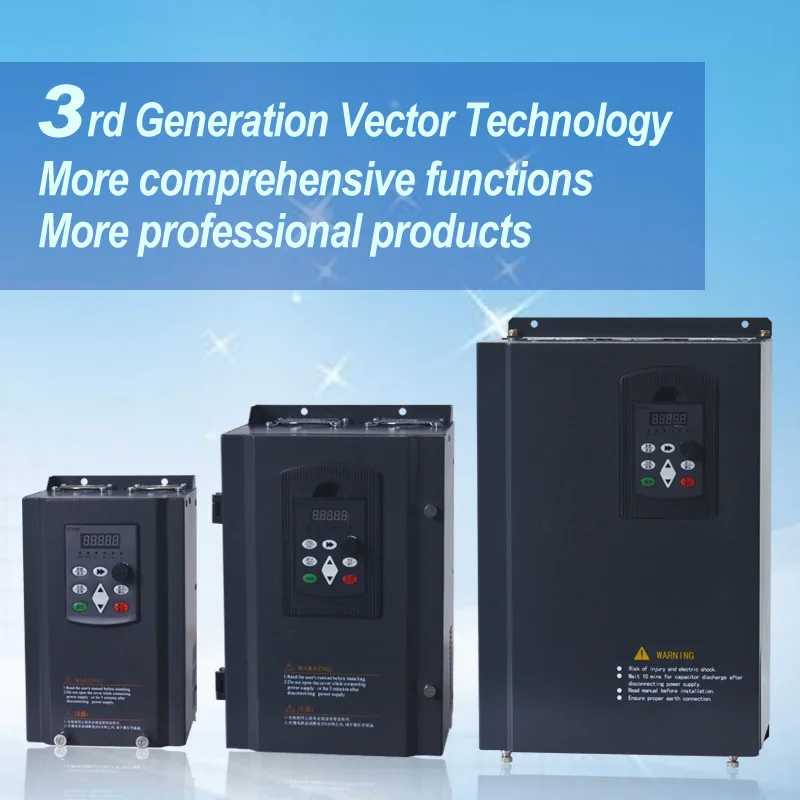

• Наши продукты используют векторную технологию третьего поколения и обладают отличной производительностью.

А. 0,5 Гц может обеспечить 150% пусковой крутящий момент.

B. Скорость отклика крутящего момента менее 20 мс.

C. Обеспечение ограничения крутящего момента для защиты безопасности оборудования.

• Наши продукты имеют мощные функции.

А.Функция ограничения тока-Избегайте частого перегрузки по току сигнала преобразователя частоты.

B.Мощность dip ездить через-Мгновенный преобразователь времени отключения питания не отключится.

C.Простое программирование ПЛК-Может достигать скорости до 16 сегментов.

D.Множественная защита двигателя-Короткого замыкания, фазового отсутствия, перегрузки по току, перенапряжения, низкого напряжения, перегрева, защиты от перегрузки и т. Д.

• Наши продукты имеют комплексную конфигурацию.

А.Встроенный тормозной блок-Функция тормоза может быть реализована путем соответствия сопротивления тормозов

B.18 функциональных терминалов-Сотни функций могут быть реализованы через различные комбинации

C.Стандартная связь RS485-Он может общаться и контролировать удаленно с ПЛК или ПК.

D.Релейный выход-Более сложные функции управления связью могут быть реализованы.

• Подробная информация о наших продуктах.

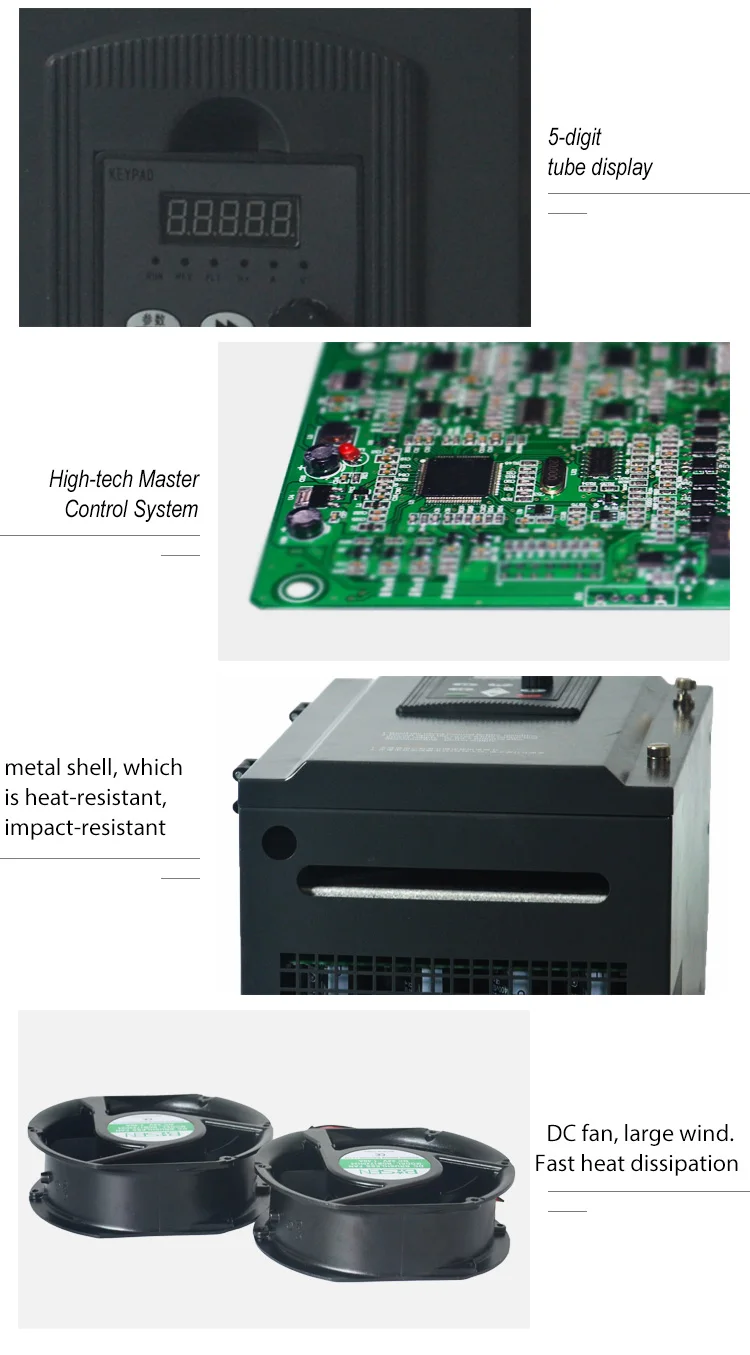

5-Разрядный Дисплей Трубки Высококачественные компоненты Вентилятор для рассеивания тепла постоянного тока Изолированное алюминиевое основание для рассеивания тепла

• Наша технология продукции

А. Схема проводки терминала нашей продукции

B. Техническая спецификация для наших продуктов

Товар Технические характеристики Стандартные функции Максимальная частота • Векторное управление: 0-650 Гц• Управление в/Ф: 0-650 Гц или 0-3200 Гц Несущая частота 0,5-16 кГцЧастота несущего устройства автоматически настраивается на основе характеристик нагрузки. Разрешение входной частоты Цифровая настройка: 0,01 ГцАналоговая Настройка: Максимальная частота x 0.025% Режим управления • Бесконтактный Векторный контроль потока (SFVC)• Контроль напряжения/частоты (V/F) Крутящий момент запуска Тип G: 0,5 Гц/150% (упсцп); Диапазон скорости 1:100 (SFVC) Точность стабильности скорости ± 0.5% (SFVC) Точность управления крутящим моментом ± 5% Стандартные функции Емкость перегрузки Тип G: 60s для 150% номинального тока, 3s для 180% номинального тока Увеличение крутящего момента • Фиксированное увеличение• Подгонянный boost 0.1%-30.0% Кривая V/F • Прямая Кривая V/F• Многоточечная Кривая V/F• N-батарея V/F кривой (1,2, высокая мощность, с 1,4, высокая мощность, с 1,6, высокая мощность, с 1,8, высокая мощность, с квадратной формы) Разделение V/F Два типа: полное разделение; Половинное разделение Режим пандуса • Прямой пандус• Пандус s-образной кривойЧетыре группы ускорения/замедления с диапазоном 0,0-6500,0 s Торможение постоянного тока Торможение постоянного тока Частота: 0,00 Гц Максимальная частотаВремя торможения: 0,0-36,0 sЗначение тока торможения: 0.0%-100.0% Управление пробежкой Диапазон частот: 0,00-50,00 ГцJOG Ускорение/замедление время: 0,0-6500,0 s Встроенные несколько предустановленных скоростей Он реализует до 16 скоростей через простую функцию PLC или комбинацию X терминальных состояний. Бортовой PID Он легко реализует контролируемую процессом замкнутую систему управления. Автоматическое регулирование напряжения (AVR) Он может автоматически поддерживать постоянное выходное напряжение при изменении напряжения сети. Контроль перенапряжения/перегрузки по току Ток и напряжение автоматически ограничиваются во время работы, чтобы избежать частого отключения из-за перенапряжения/перегрузки по току. Ограничение и контроль крутящего момента Он может автоматически ограничивать крутящий момент и предотвращать частые перегрузки по току во время процесса работы. Индивидуальные функции Высокая производительность Управление асинхронным двигателем и синхронным двигателем осуществляется с помощью высокопроизводительной технологии векторного управления током. Мощность dip ездить через Отзывы о нагрузке энергия компенсирует Снижение напряжения, так что привод переменного тока может продолжать работать в течение короткого времени. Ограничение быстрого тока Это помогает избежать частых перегрузки по току неисправностей привода переменного тока. Виртуальная I/Os Пять групп виртуальных X/DOs могут осуществлять простое логическое управление. Контроль времени Диапазон времени: 0,0-6500,0 минут Многомоторный переключатель Четыре двигателя можно переключать через четыре группы параметров двигателя. Несколько протоколов связи Поддерживает связь через Modbus-RTU, PROFIBUS-DP, CANlink и CANopen. Запуск Источник запуска команды • Рабочая панель• Клеммы управления• Порт последовательной связиВы можете выполнять переключение между этими источниками различными способами. Источник частоты В общей сложности 10 частотных источников, таких как Цифровая настройка, Настройка аналогового напряжения, Настройка аналогового тока, настройка импульса и настройка последовательного порта связи.Вы можете выполнять переключение между этими источниками различными способами. Вспомогательный источник частоты Есть десять вспомогательных источников частоты. Он может осуществлять тонкую настройку вспомогательной частоты и частотного синтеза. Входной терминал Стандарт:6 цифровых входных (X) терминалов, один из которых поддерживает Высокоскоростной импульсный вход до 100 кГц, 2 аналоговых входа (AI) терминалов, один из которых поддерживает только вход напряжения 0-10 в, а другой поддерживает Вход напряжения 0-10 В или вход тока 4-20 мА Выходной терминал Стандартный1 Высокоскоростной импульсный выходной терминал (открытый коллектор), который поддерживает 0-100 кГц квадратный волновой сигнал1 цифровой выход (DO) Терминал 3 релейный выходной терминал1 аналоговый выходной (AM) терминал, который поддерживает ток 0-20 мА или выход напряжения 0-10 в Отображение и эксплуатация на панели управления Блокировка ключей и выбор функций Он может частично или полностью заблокировать ключи и определить диапазон функций некоторых клавиш, чтобы предотвратить неисправность. Режим защиты Обнаружение короткого замыкания двигателя при включении питания, защита от потери Входной/Выходной фазы, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки Защита окружающей среды Место установки В помещении, без прямых солнечных лучей, пыли, коррозионного газа, горючих газов, масляного дыма, паров, капель или соли. Высота Менее 1000 м Температура окружающей среды -10 ℃ до + 40 ℃ (de-rated, если температура окружающей среды составляет от 40 ℃ до 50 ℃) Влажность Менее 95% относительной влажности, без конденсации Вибрация Меньше, чем 5,9 m/s2 (0,6 г) Температура хранения -20 ℃ до + 60 ℃ IP уровень IP20 Степень загрязнения PD2 Система распределения электроэнергии TN , TT

II. Компания и услуги

• Строгое управление производством

Управление 5S, стандартизированное производство и строгие испытания

• Честь нашей компании

Основные патентные технологии Официальные производственные предприятия Сертификация CE ЕС Шэньчжэнь высокотехнологичные предприятия
