Светодиодный контроллер пикселей 6144 пикселей программируемый, с поддержкой SD карт Контроллер DMX консоль TM1809 WS2811 WS2801 LPD8806 WS2812 DMX светодиодный полосы
1. Особенности
(1). 4 порта обеспечивают максимум 6144 пикселей.
(2). Sd-карта поддерживает формат FAT32 и FAT16.
(3). Вы можете переключать файлы, регулировать яркость, устанавливать частоту часов и скорость воспроизведения с помощью пульта дистанционного управления или с помощью четырех кнопок.
(4). Установите DMX адрес для TM512, UCS512 и других чипов DMX512.
2. Технические характеристики
Входное напряжение: 5 ~ 24 В постоянного тока
Мощность Потребляемая мощность: 0,8 W
Количество управляемых пикселей: 6144
Вес: 0,15 кг
Размеры: L132 x W71 x H24
Размер коробки: L150 x W82 x H38
3. Поддерживаемые чипы драйвера
LPD6803, LPD8806, LPD6813, LPD1882, LPD1889, LPD6812, LPD1883, LPD1886,DMX512, APA102, UCS6909, UCS6912,UCS1903, UCS1909, UCS1912, WS2811, WS2812, TM1803, TM1804, TM1809, TM1812, TM1829, TA9912, TM1913, TM1914, TM1926, WS2801, WS2803, DZ2809, P9813, P9816 MBI6024, INK1003, LX1003, LX2003, LX2006, TLS3001, TLS3002 и т. Д.
Примечание:H802SE поддерживает больше чипов, перечисленных выше (например, UCS2903 имеет ту же схему последовательности с UCS1903, H802SE поддерживает их все).

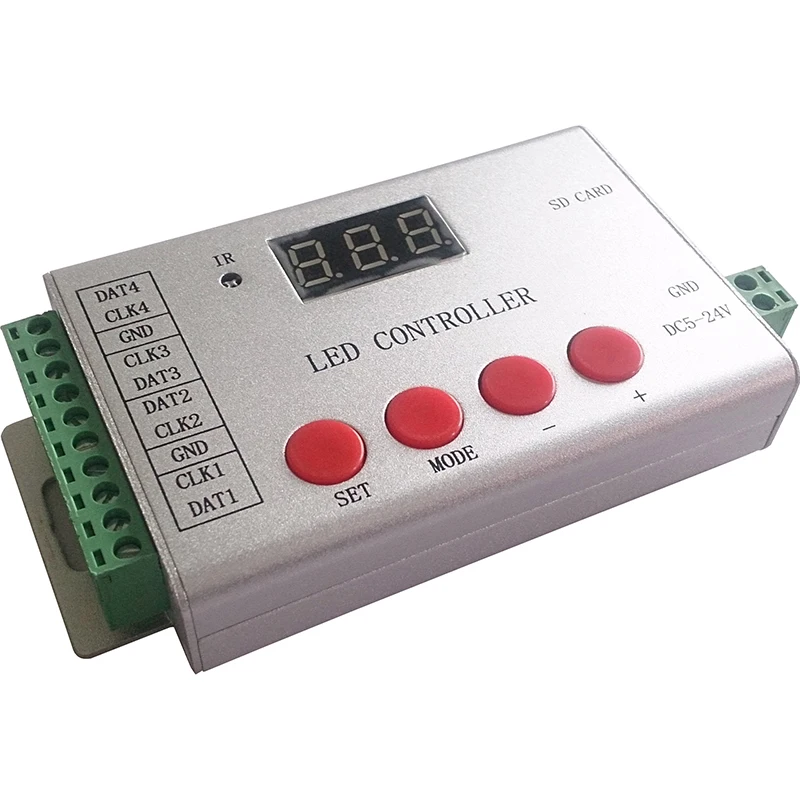

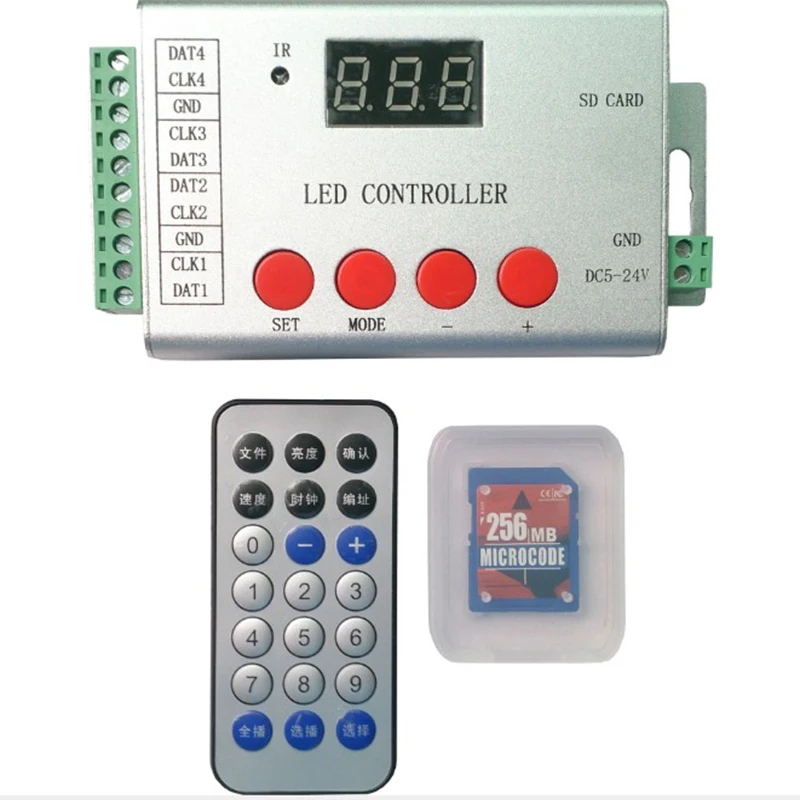

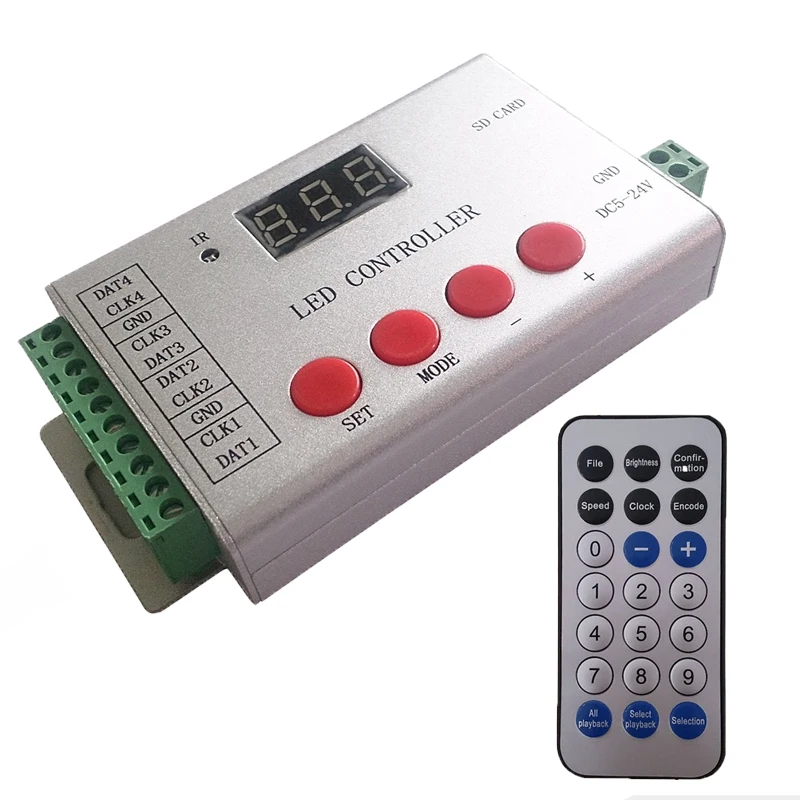

4. Продукт Дисплей

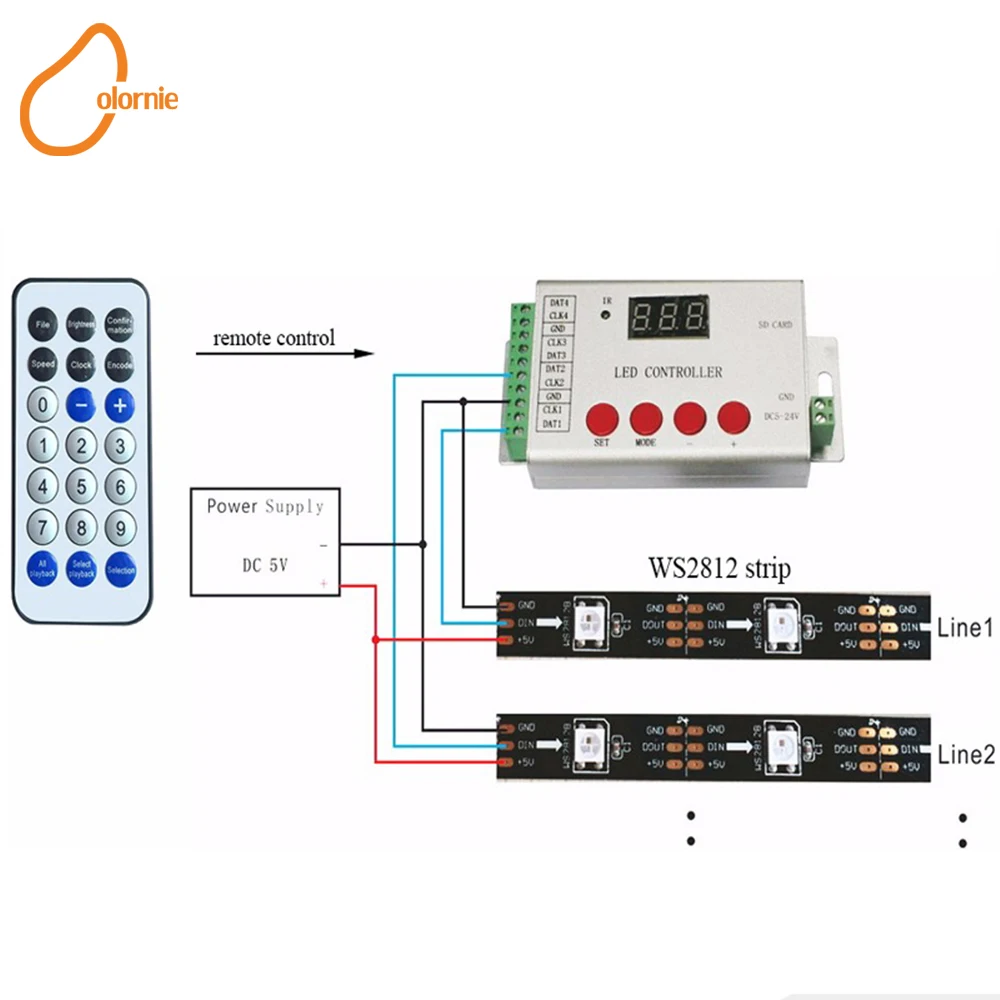

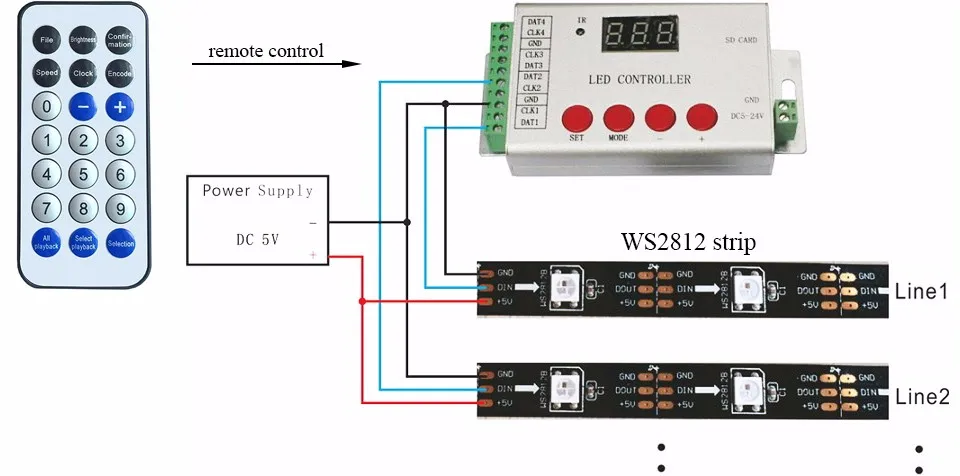

GND, DAT: Для WS2811, WS2812, UCS1903, SK6812 и т. Д.
GND, CLK: для APA102 и т. Д.

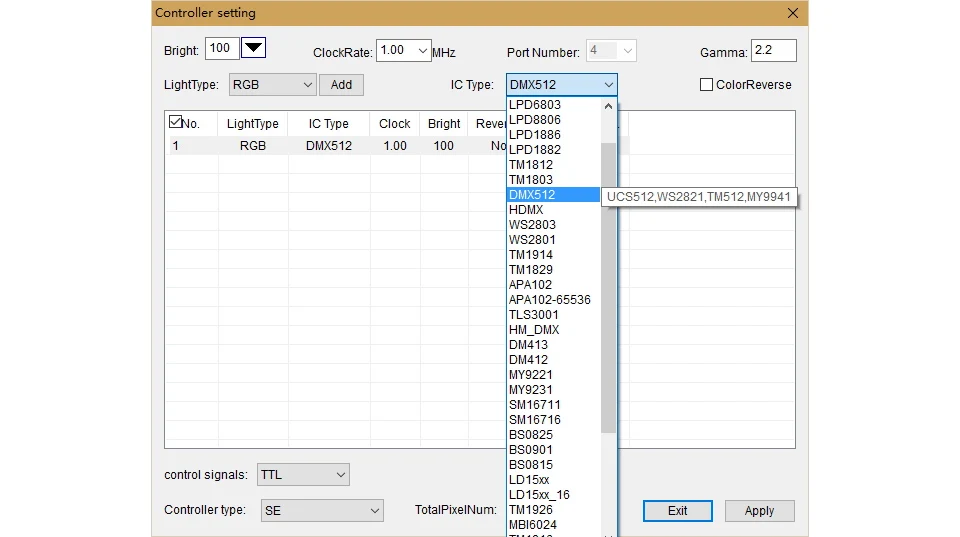

Когда вы выбираете DMX512 в программном обеспечении, DAT и CLK поворачиваются к D + и D-

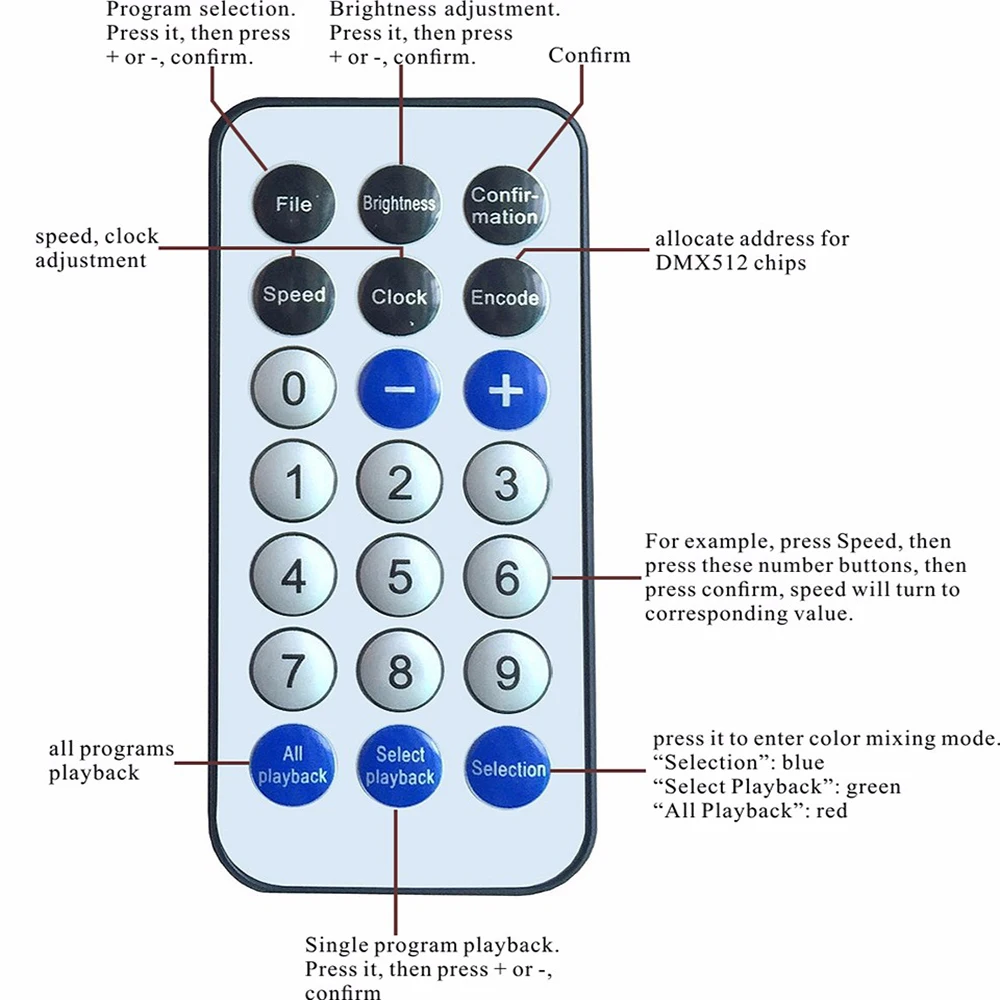

Применение дистанционный пульт
Нажмите «Encode», чтобы войти в шаг 2, используйте эти цифровые кнопки для установки типа чипа.
Нажмите «+», чтобы войти в шаг 3, установите номер канала с цифровыми кнопками.
Нажмите «+», чтобы ввести шаг 4, установите пусковой номер чипа с цифровыми кнопками.
Затем нажмите «Подтвердить».
Не забывайте перезаряжать лампы.
5. Основные рабочий процесс

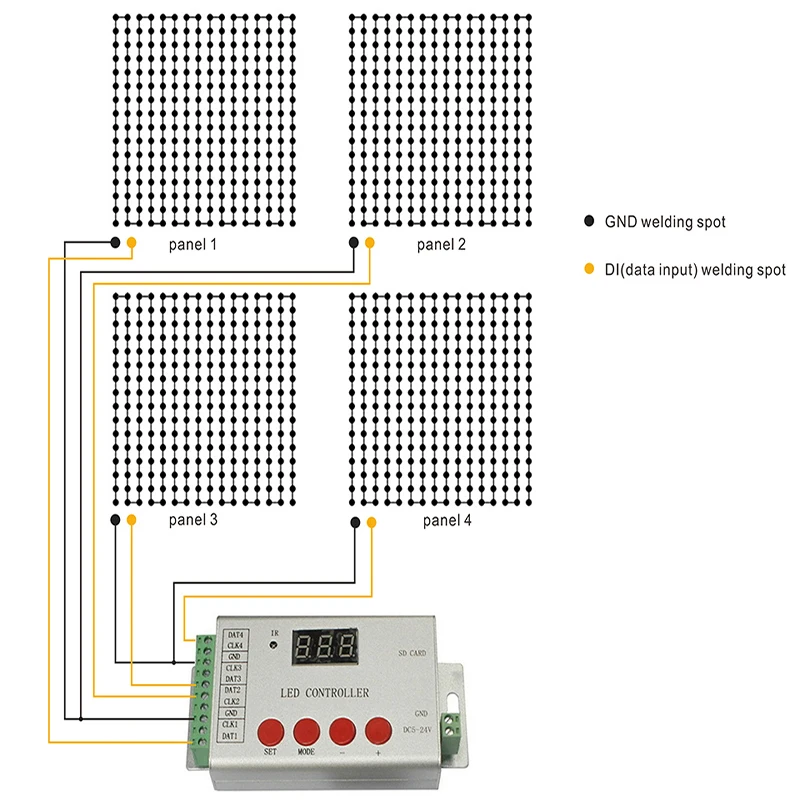

Предположим, что у вас есть 4 отдельные 16*16 (пикселей) WS2812 панели, и вы хотите поместить их вместе, чтобы сделать больший дисплей.
Шаг 1: Используйте Светодиодный модуль для программирования
Светодиодный загрузка программного обеспечения:Https://drive.google.com/open?id=0B1gzqyV6hfOgN2pkMV8yMFozYzQ
Светодиодный обучающий видео Загрузка:Https://drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA
Видео специально для загрузки H802SE:Https://drive.google.com/open?id=0B1gzqyV6hfOgMU9xNXZYLXUwVDA
(1). Место Пиксели

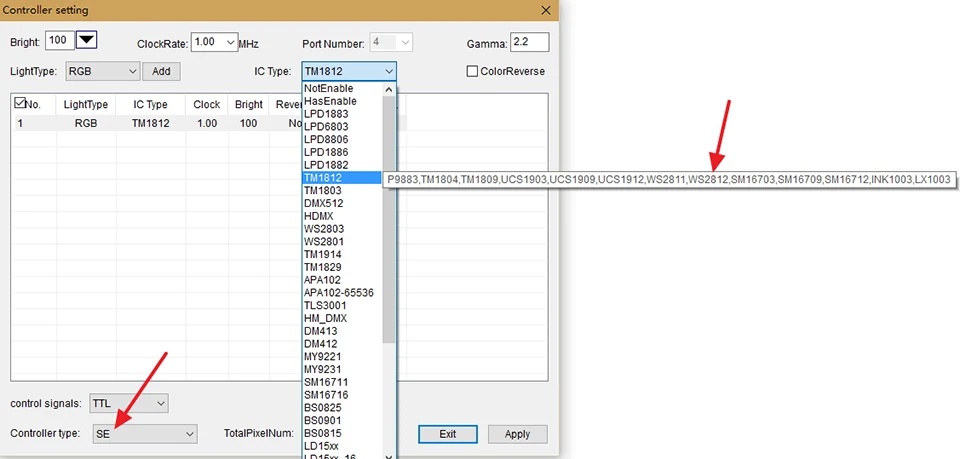

(2). Светильник установка

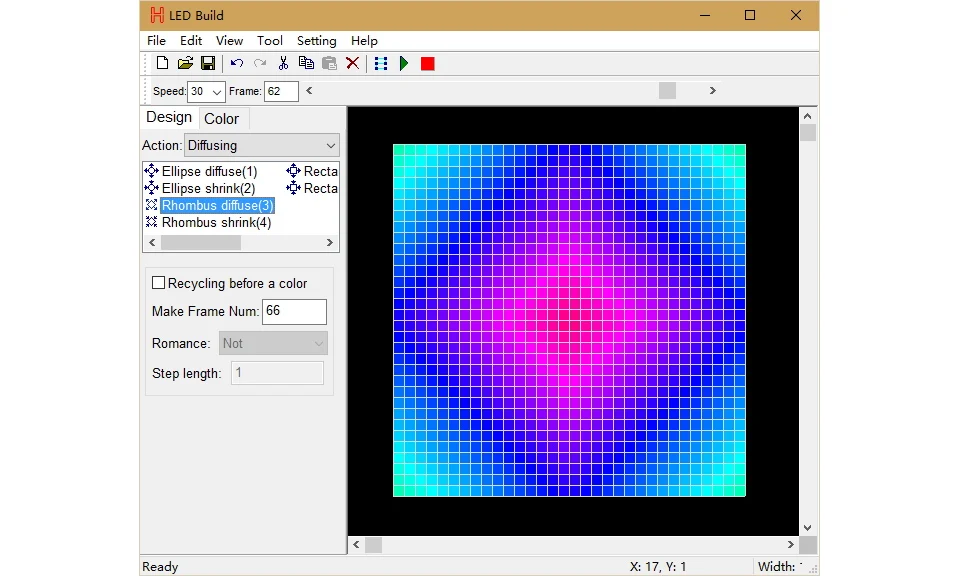

(3). Сделать эффекты
Эффект для каждой панелиМожет быть по-другому
Вы также можете импортировать видео
(4). Выходной контроллер данных и поместить его в sd-карту
Для получения более подробной информации, пожалуйста, обратитесь к видео-почте выше.
6. Установите DMX адрес для чипов DMX512 (TM512, UCS512 и т. Д.)
Тип подключения:
UCS512
Для других чипсов
Рабочий процесс:
Применение buttoons
Шаг 1. Контроллер питания с sd-картой или без нее.
Шаг 2. Нажмите «режим», затем нажмите «+» или «-», чтобы выбрать чип.
TM512 и UCS512: C01
DMX512AP: C03
SM1651x: C04
UCS512C: C06
