Векторный сетевой анализатор NanoVNA, антенный анализатор коротких волн HF VHF UHF

Эта машина основана на проектах с открытым исходным кодом, каждый может клонировать anddiy, но я надеюсь, что вы сможете понять больше, прежде чем начать. Некоторые клиенты сообщили о покупке из других каналов. Производительность nanoVNAPoor, я проверил его и обнаружил, что это была простая копия более ранней версии. Даже щит опущен. Это может привести к серьезному ухудшению производительности, каждая машина Будет строго откалиброван и протестирован перед поставкой. Если у вас есть какие-либо вопросы, вы можете связаться со мной напрямую через Wangwang. Если вы покупаете в другом доме, хотя он описывает производительность, как я. Но это не может быть достигнуто. Я не имею ничего общего с собой, только несу ответственность за продукты, продаваемые в нашем магазине.



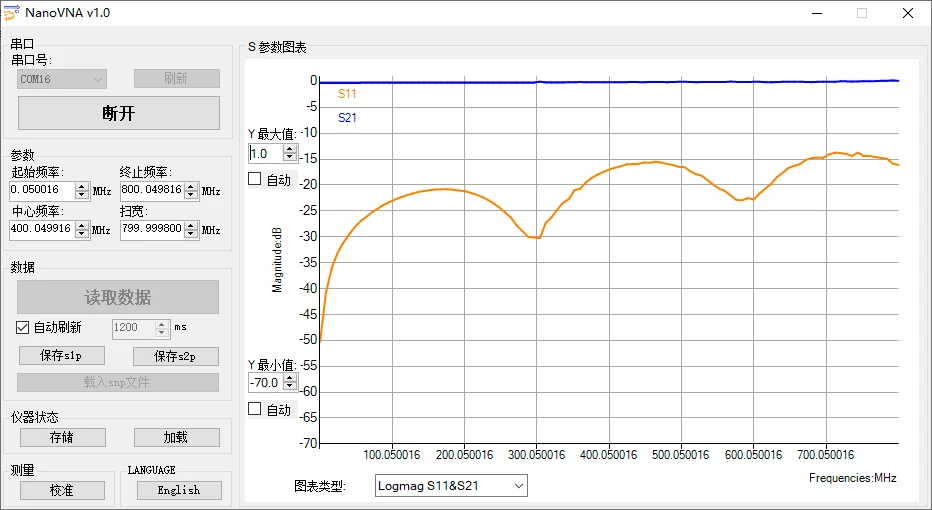

DIY векторный сетевой анализатор, ссылка на Japanedy555(https://twitter.com/edy555) соответствующий дизайн, Модифицированная часть цепи, дополнительная схема управления батареей, RedesignPCB. Простое и практичное программное обеспечение designPCcontrol, сквозное программное обеспечение exportTouchstone(snp) документы для различного дизайна радио и программного обеспечения моделирования. Улучшенный алгоритм частоты, Availabilitysi5351Extended odd harmonics поддерживает частоту измерения to900MHzThe, разработан металлический щит. Уменьшение внешних помех и повышение точности измерений, si5351Direct output50K-300MHzFrequency band предлагает лучшую динамику than70dBDynamics,Extended300M-600MHzBand может обеспечить лучшую динамику than50dBDynamics,600M-900MBand superi.

Это абзац. DIYproduct, обеспечивает идеальную функцию измерения векторной сети в размере кредитной карты, насколько это возможно. Содержит a2.8An дюймовый сенсорный экран, аккумулятор 400 мАч, может использоваться offline2hour, для более длинных измерений, пожалуйста, прикрепите мобильную мощность или свяжитесь со мной, чтобы сделать большую версию батареи. 。 измерение TX/RXMode, полное измерение 11ands21параметр, если needs12ands22, требуется ручная замена проводки порта трансивера. Если есть другие дефекты, вы можете связаться со мной. 。



Основные характеристики:

● PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, переключатель)

● Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки)

● Радиочастотный выход:-13 дБм (максимум-9 дБм)

● Точность частоты: <0,5 ppm

● Диапазон измерения: 70 дБ (50 кГц-300 МГц),(50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц), включающий расширенную прошивку);

● Порт SWR: <1,1

● ЖК-дисплей: 2,8 дюймов TFT (320x240)

● Интерфейс USB: режим связи USB type-C: CDC (серийный)

● Источник питания: USB 5 в 120 мА, Built-in400mAhBattery, Максимальная зарядка 0.8а

● Количество калибровочных точек: 101 (фиксированное)

● Количество точек сканирования: 101 (фиксированное)

● Отслеживание дисплея: 4, знак: 4, Сохранение настроек: 5

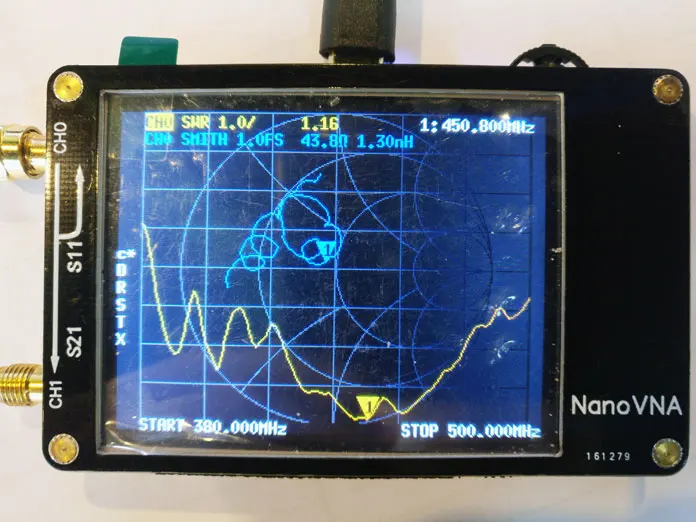

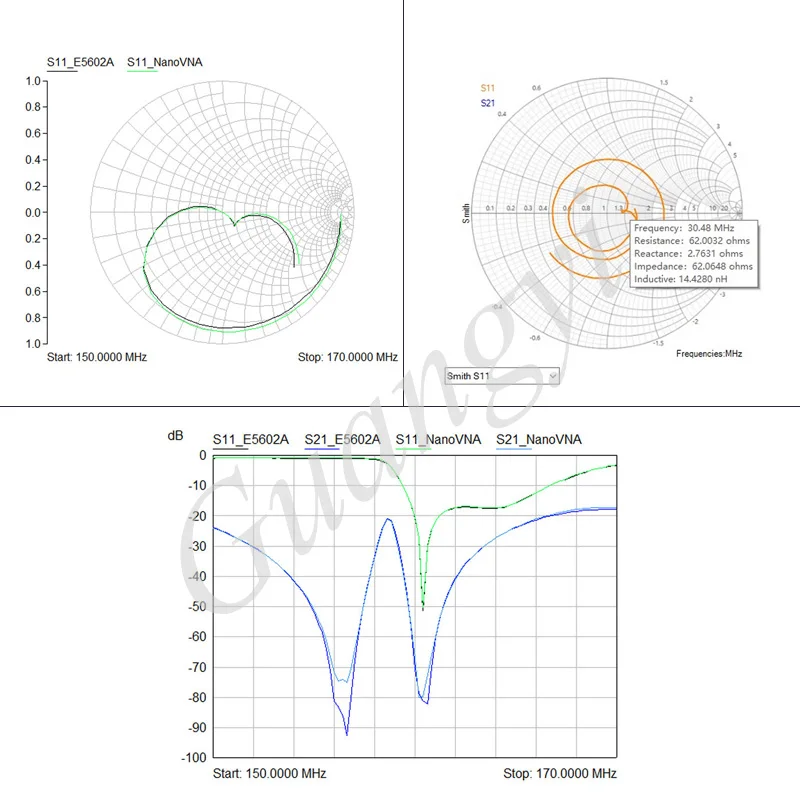

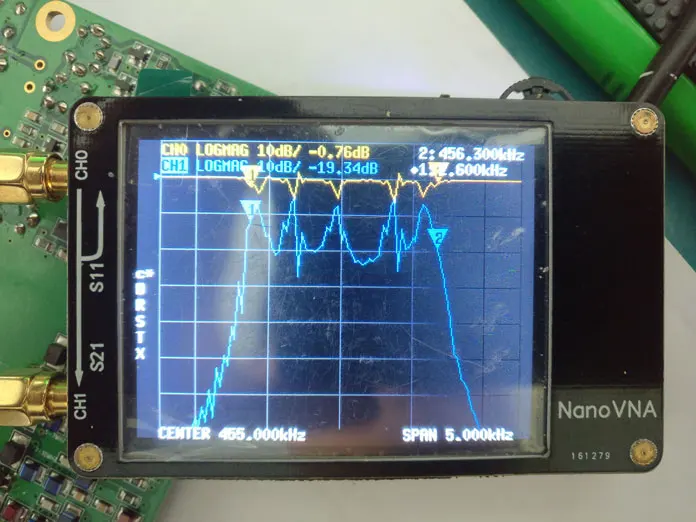

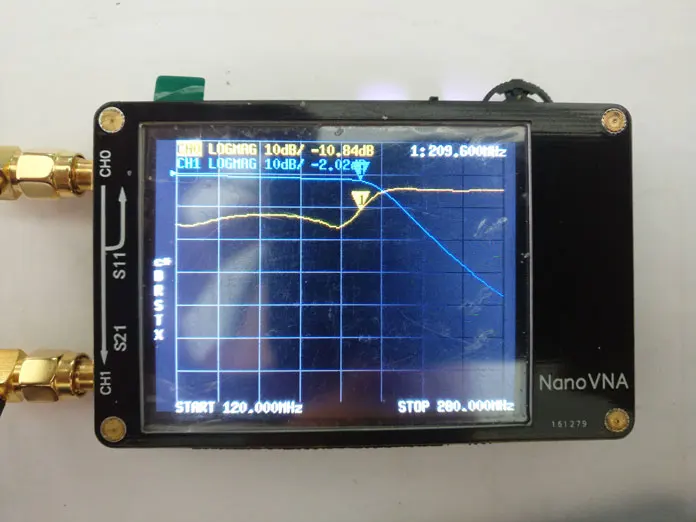

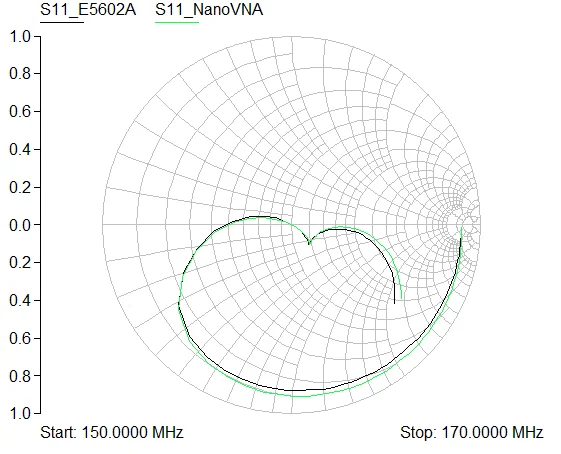

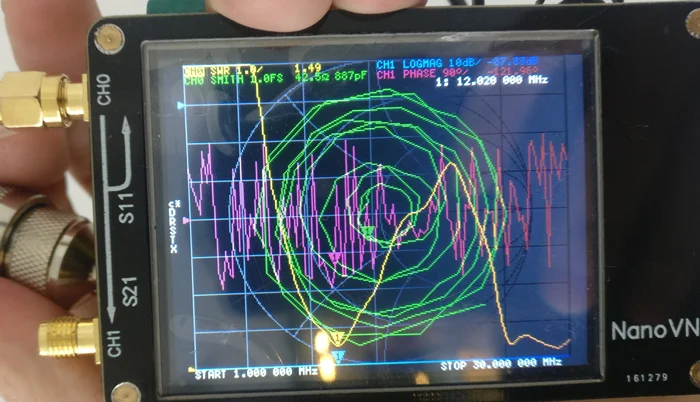

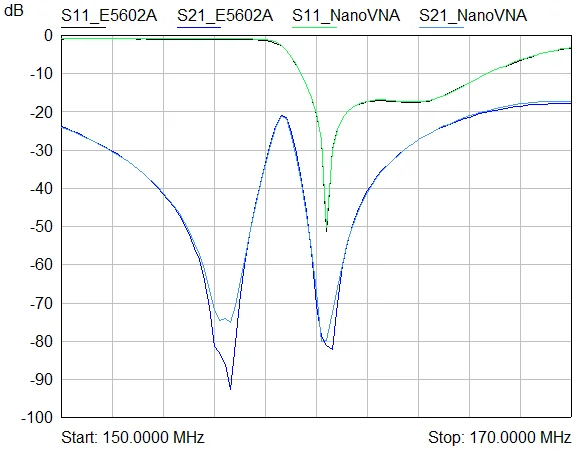

Измерение параметров, VSWR, фаза, задержка, Smith Circle...;

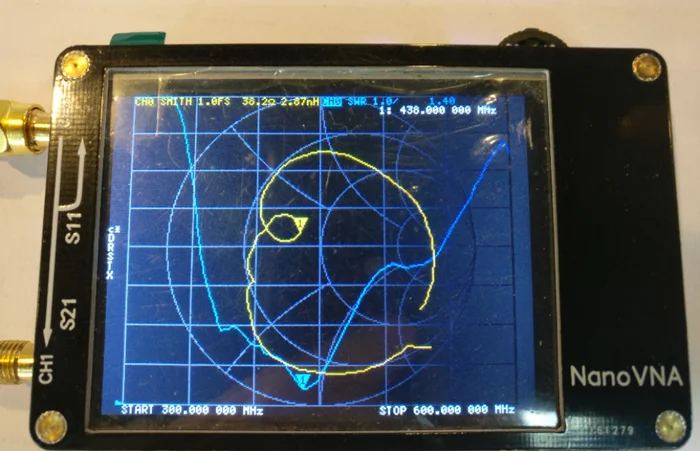

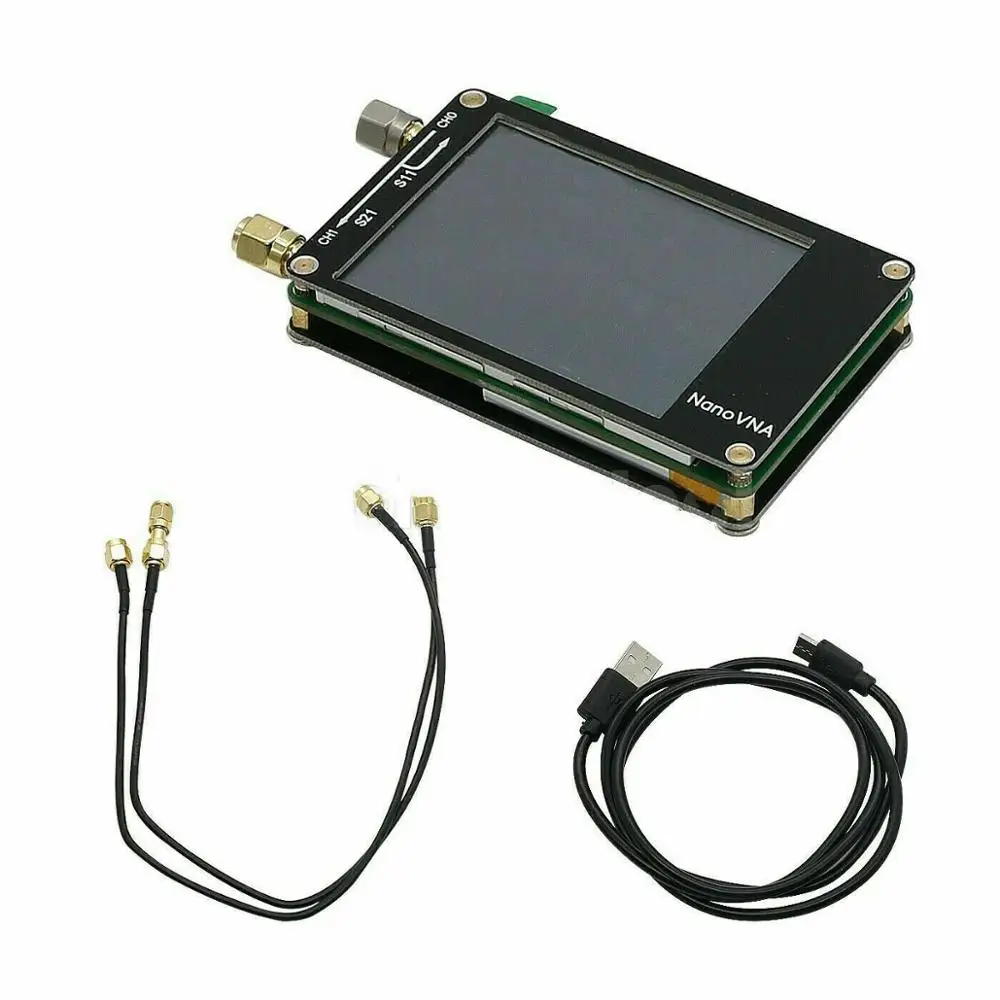

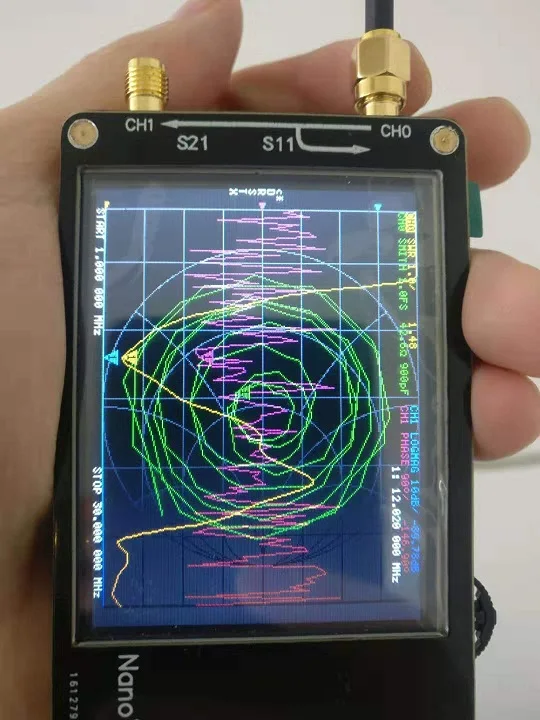

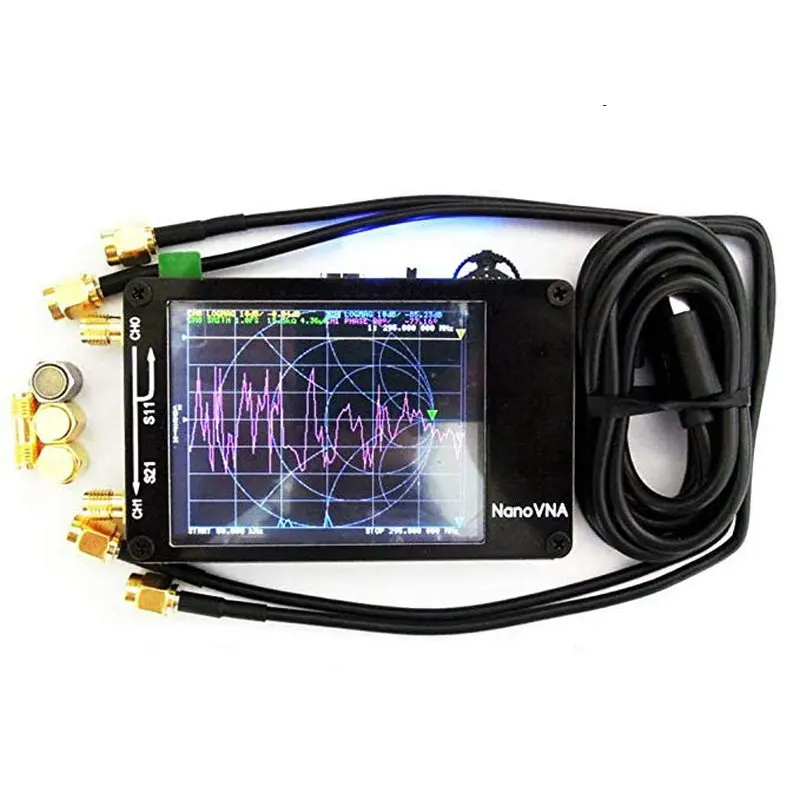

Набор включений: NanoVNAHost(contain400mAhBattery)One,USB Type-CData Line,30 см SMAPublic для общественных RG174Radio Частотный кабель две части, SMASimple набор калибровки (O/S/L, по умолчанию волосы на голове, если вам нужна мама, пожалуйста, обратите внимание или свяжитесь со мной.), smamпрочее-to-Mother коннектор.
