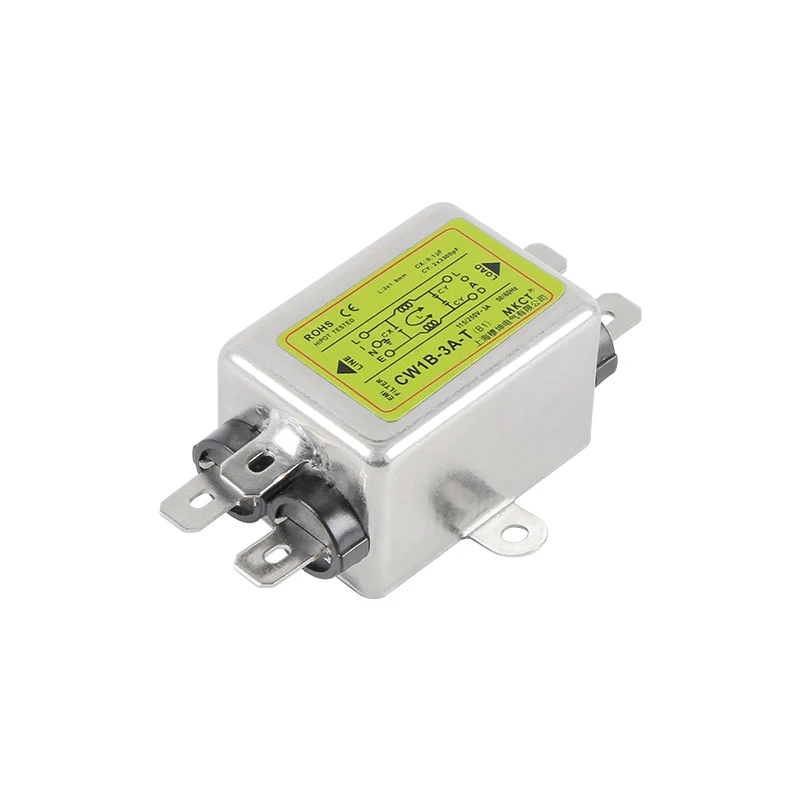

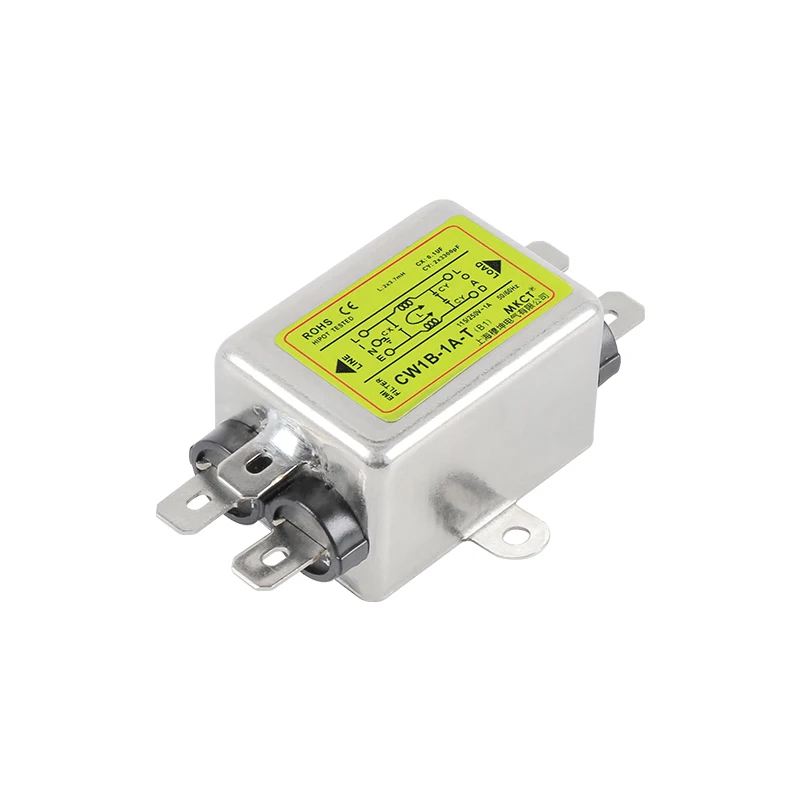

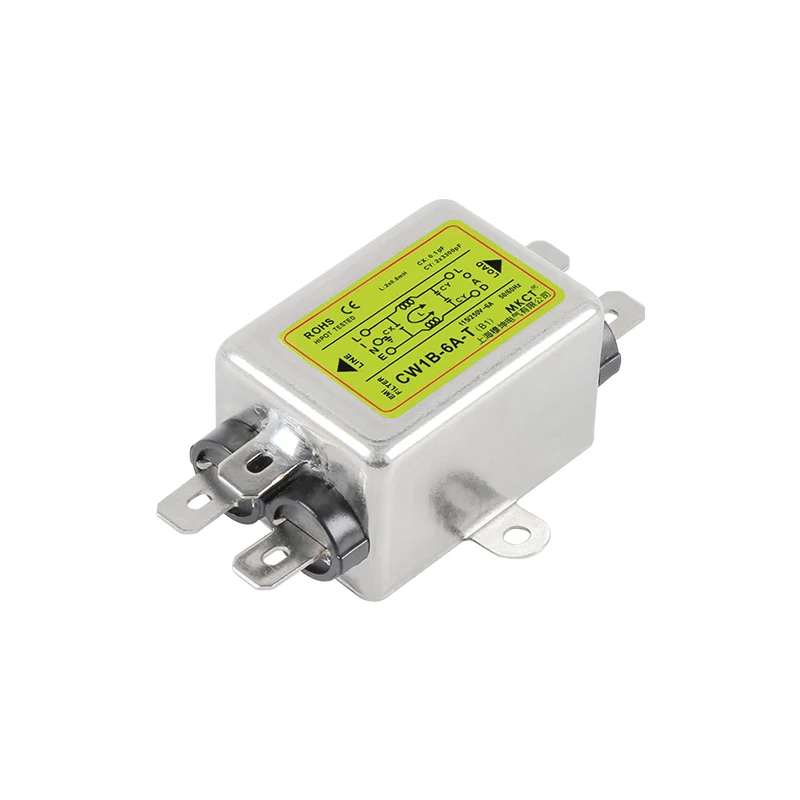

Фильтр питания Однофазный AC EMI очистка анти-помех 115V 230V CW1B-T(B1)1A 3A 6A 10A15A

Вставка соединения однофазный общего назначения серии

Особенности и преимущества

Небольшой размер, быстрая и простая установка шасси

Различные клеммы стили

Хорошая проводимая производительность затухания, применяемая к окружающей среде требуется низкое подавление помех

Типичные области применения

Электрического и электронного оборудования

Медицинский и бытовой техники

Оборудование для автоматизации, обработки данных и электронной обработки данных

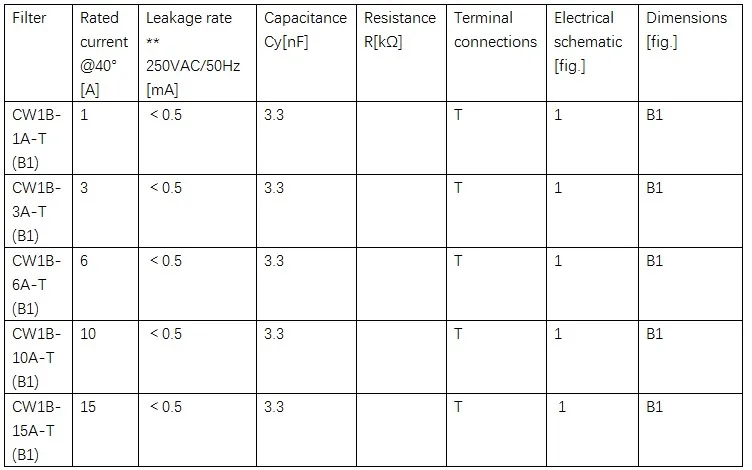

Технические характеристики

Максимальное непрерывное рабочее напряжение:     250VAC

Рабочая частота:                      50/60Hz

Номинального тока:                           1A-15A @ 40°Макс.

Высоковольтное испытательное напряжение (1 мин):          Линия к линии 1500VDC/линия к земле 1500VAC

Температурный диапазон работы и хранения:   -25°~ + 85° (25/085/21)

*

Суффикс “T” представляет Вставное соединение.

**

Максимальная утечка при нормальных условиях эксплуатации, Примечание: Если нейтральная линия прервана, худший чехол утечки может достигать в два раза больше.

Электрические схемы

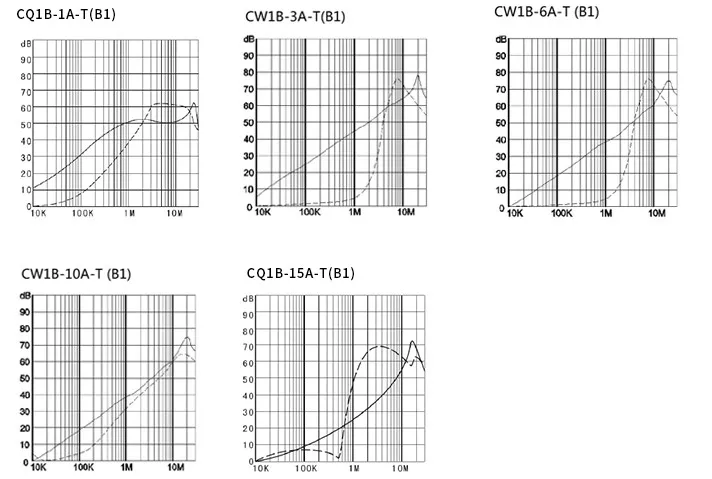

Типичные фильтр затухания

За CISPR 17/50Ω[Система--Общий режим; ----- дифференциальный режим]

Размеры  [Все размеры в мм]

Стиль соединения "T"
