Универсальный контроллер драйвер платы RTD2483 1,0 с совместимому с HDMI Поддержка 21,5 Дюймов 1920x1080 lvds ЖК-панель T215HVN01.1
Если вы не убедитесь, что плата контроллера в комплекте Поддерживает ли ваша ЖК-панель, пожалуйста, свяжитесь с нами в любое время! :)
Описание товара
1. Общее описание платы ЖК-контроллера
RTD2483V1.0Многофункциональная плата контроллера ЖК-монитора. Он предназначен для поддержки двух/одиночных 6/8 бит LVDS ЖК-панели. Поддерживаемое разрешение может до
1920X1080 @ 60 Гц.
RTD2483V1.0Поддержка только входного сигнала, совместимого с HDMI. HDMI-совместимый и DC разъем питания можно использовать внутреннее контактное соединение вместо стандартного разъема.
RTD2483V1.0С функцией аудио, Поддержка аудио сигнала формы, совместимому с HDMI, мощность аудио усилитель, выход для динамик 2X4 Ω/2,5 W. Он также поддерживает выход наушников.
RTD2483V1.0Может поддерживать управление клавиатурой, контроль яркости, прошивку перемычки, также эти функции поддерживают индивидуальные.
2.. Функциональная макетная плата ЖК-контроллера
Набор микросхем
RTD2483BD(Realtek)
Поддержка ЖК-панели
Интерфейс
Одноместный/двойной 6/8 бит LVDS
Разрешение
До 1920X1800 @ 60 Гц
Мощность
Для доски
12V DC источник питания
К ЖК-панели
3,3 В, 5 В, 12 В
Управление
Режим низкого энергопотребления
Режим ожидания
≤ 0,5 W
Язык OSD
Простой китайский, английский по умолчанию.
Поддержка других языков по индивидуальному заказу.
Ключевые функции
5 клавиш
Вкл/Выкл, меню, справа, слева, выход
Видео вход
HDMI-совместимый
480i,480p,576i,576p,720p
1080i,1080p
Аудио вход
0,2-1,5 Vrms
Аудиовыход
2X2.5W (4Ω) THD + N<10%
Расширенная функция
Заводская Настройка, контроль яркости (по умолчанию используется режим затемнения постоянного тока, режим затемнения PWM является необязательным), на плате несколько типов различных прошивок (опционально), вертикальный режим для меню OSD
Размеры
76 мм (Д) * 55 мм (Ш) * 11 мм (В)

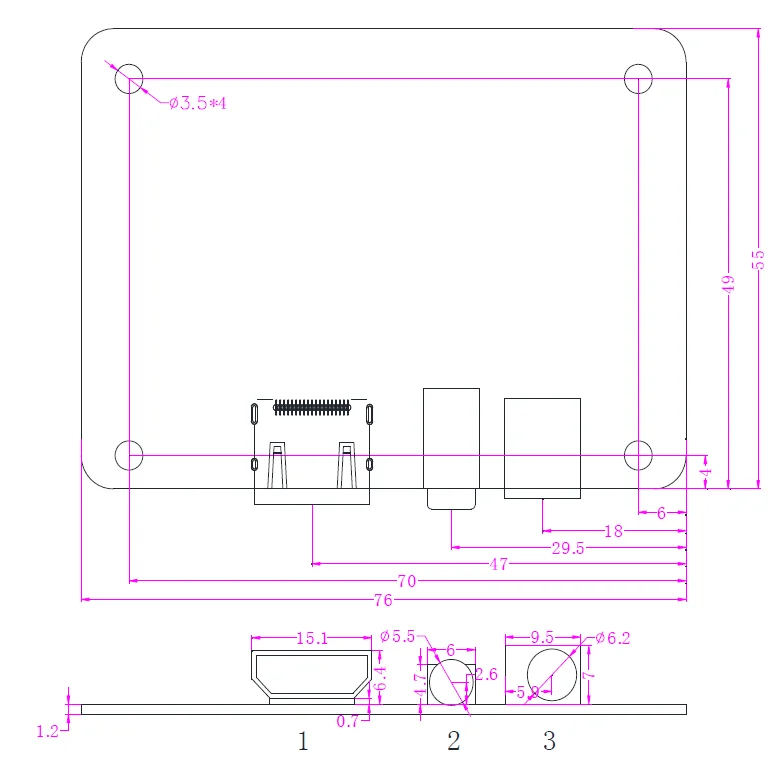

3. Размеры печатной платыПлаты ЖК-контроллера

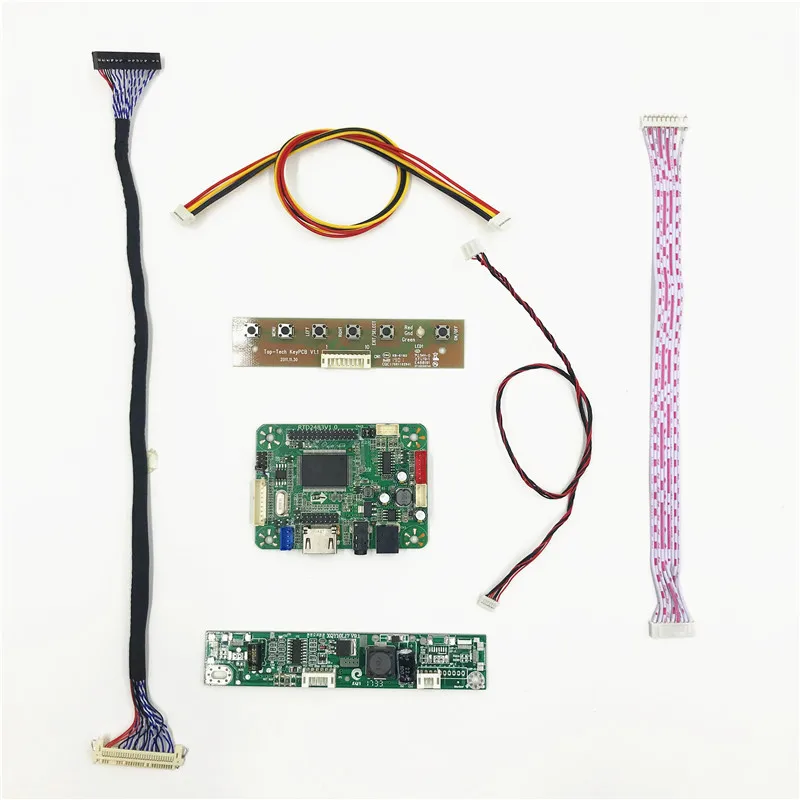

4. Посылка включает в себя:
Плата ЖК-контроллера-1 шт.
1 кабель LVDS
1x6 с двумя кнопками плата OSD с кабелем
