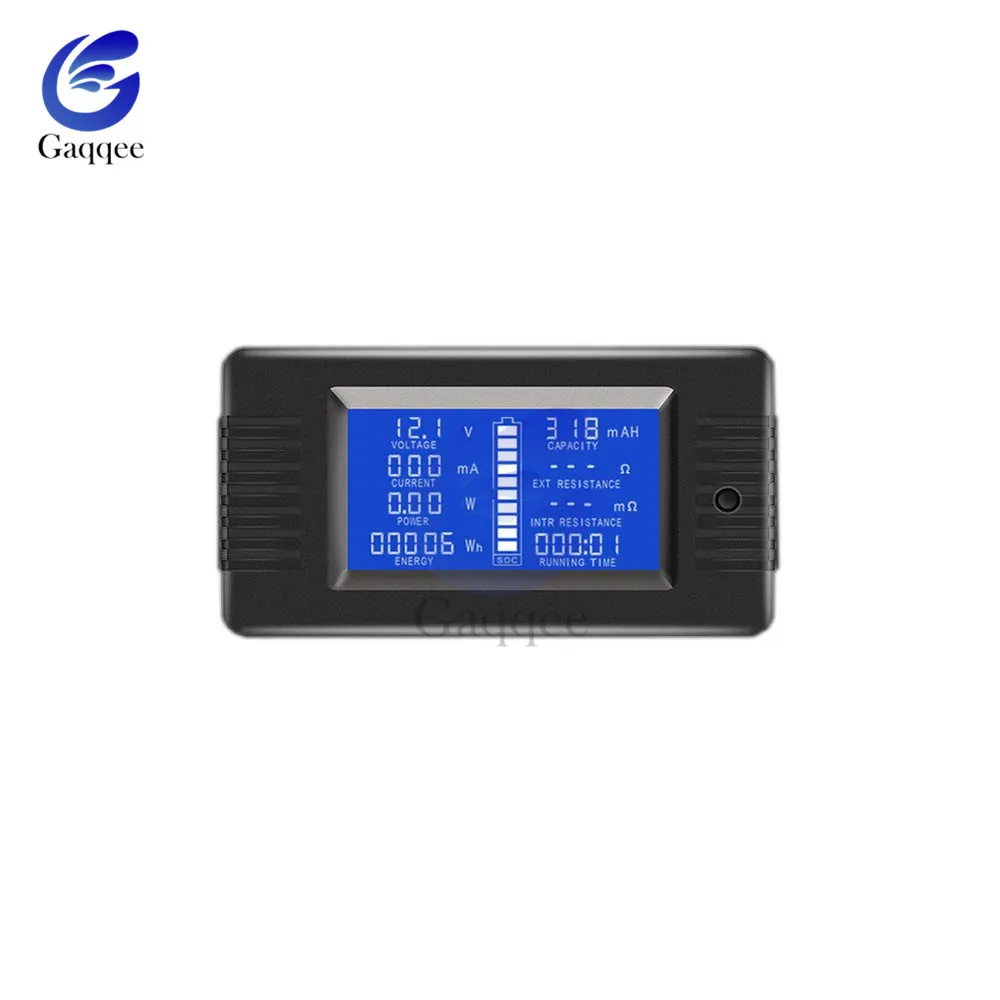

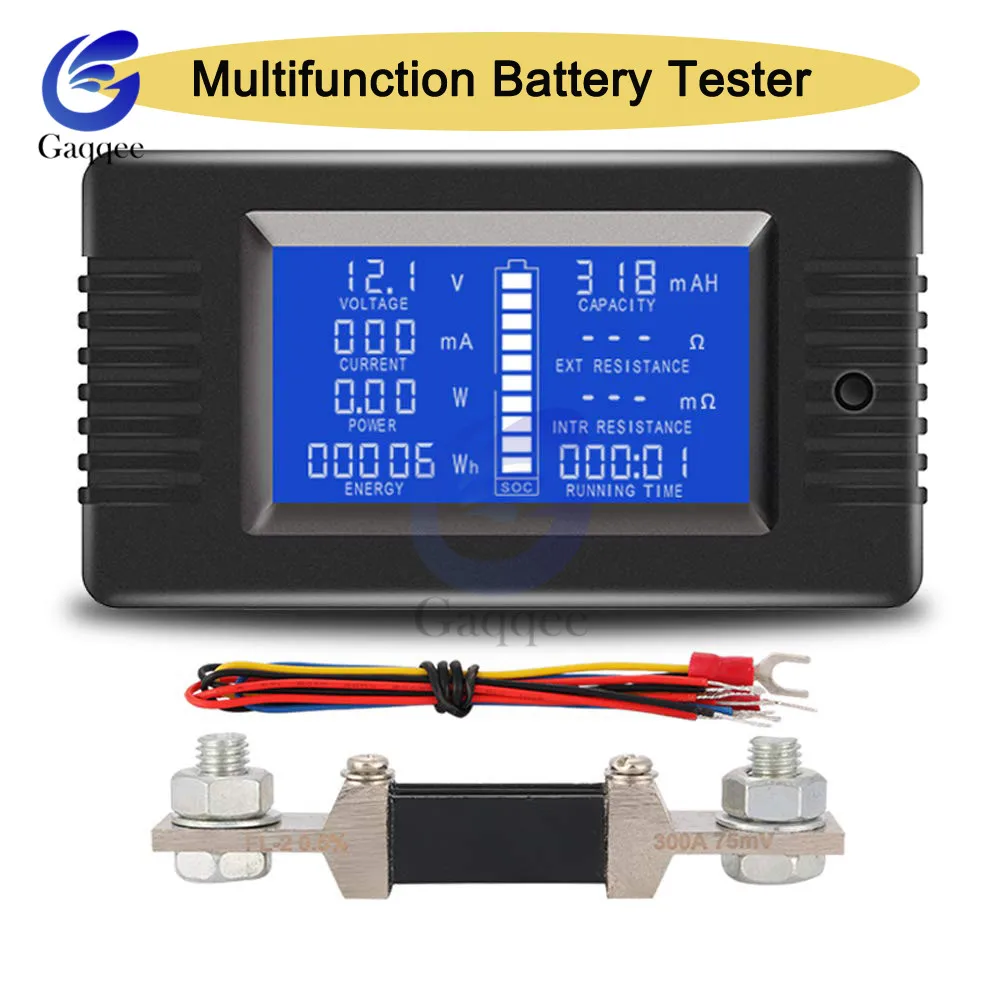

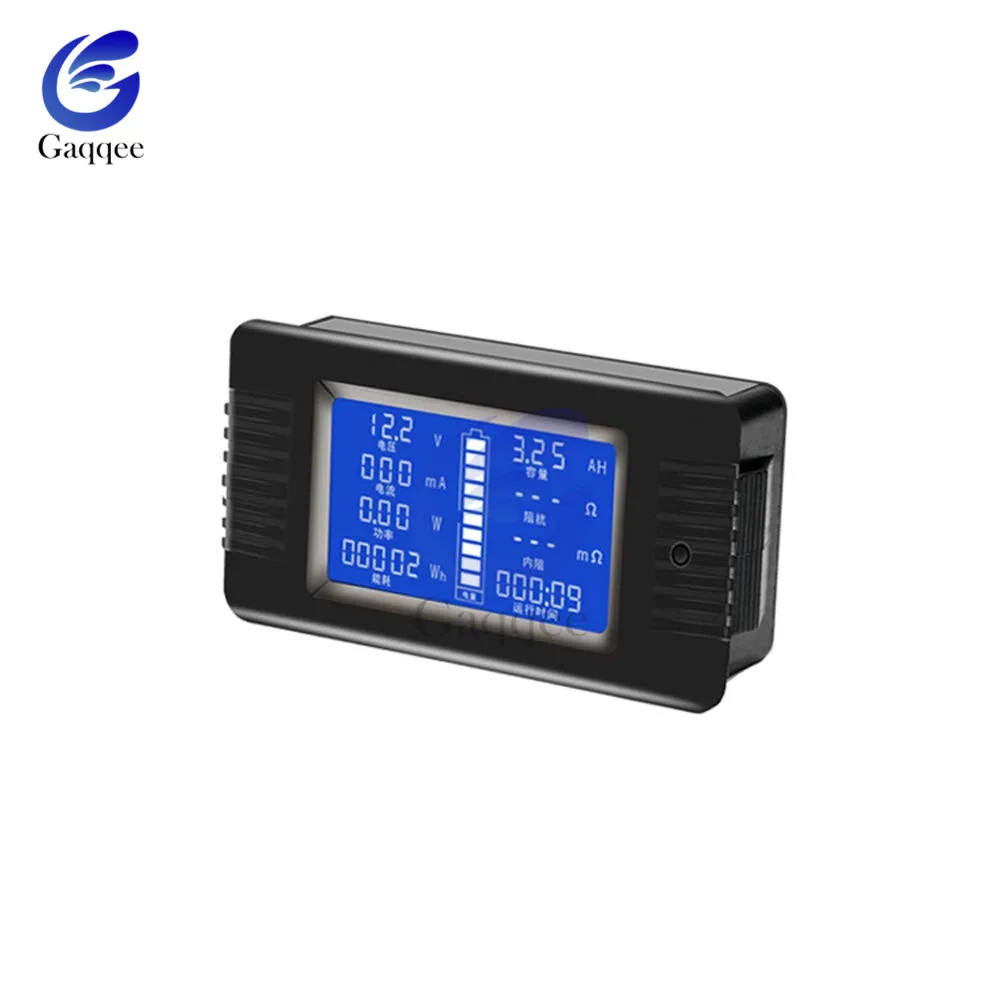

Многофункциональный тестер батарей постоянного тока PZEM-013/015, Этот измеритель в основном используется для проверки всех видов напряжения, тока разряда, мощности разряда, импеданса разряда, внутреннего сопротивления, емкости, энергии сброса, энергопотребление и время работы, а также отображение данных измерений через ЖК-экран.

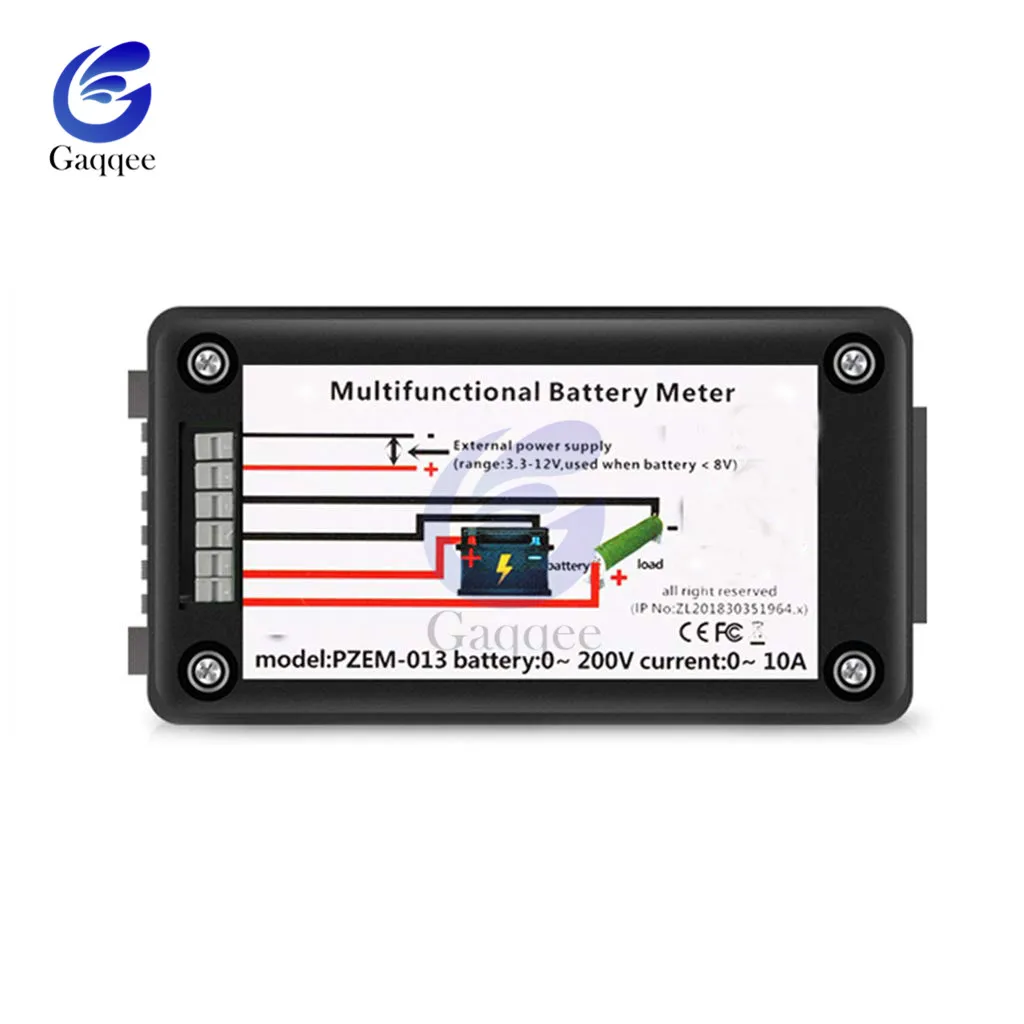

PZEM-013: диапазон измерения 10 А (Встроенный шунт)

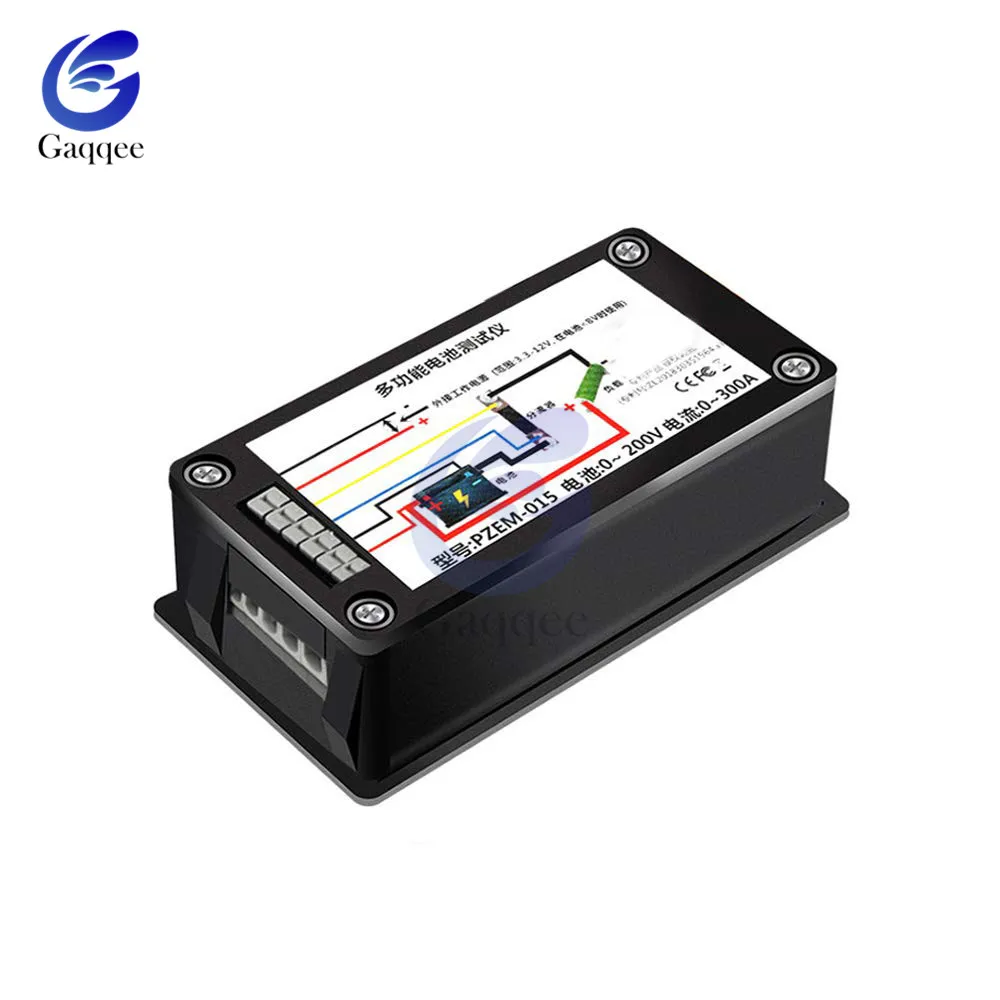

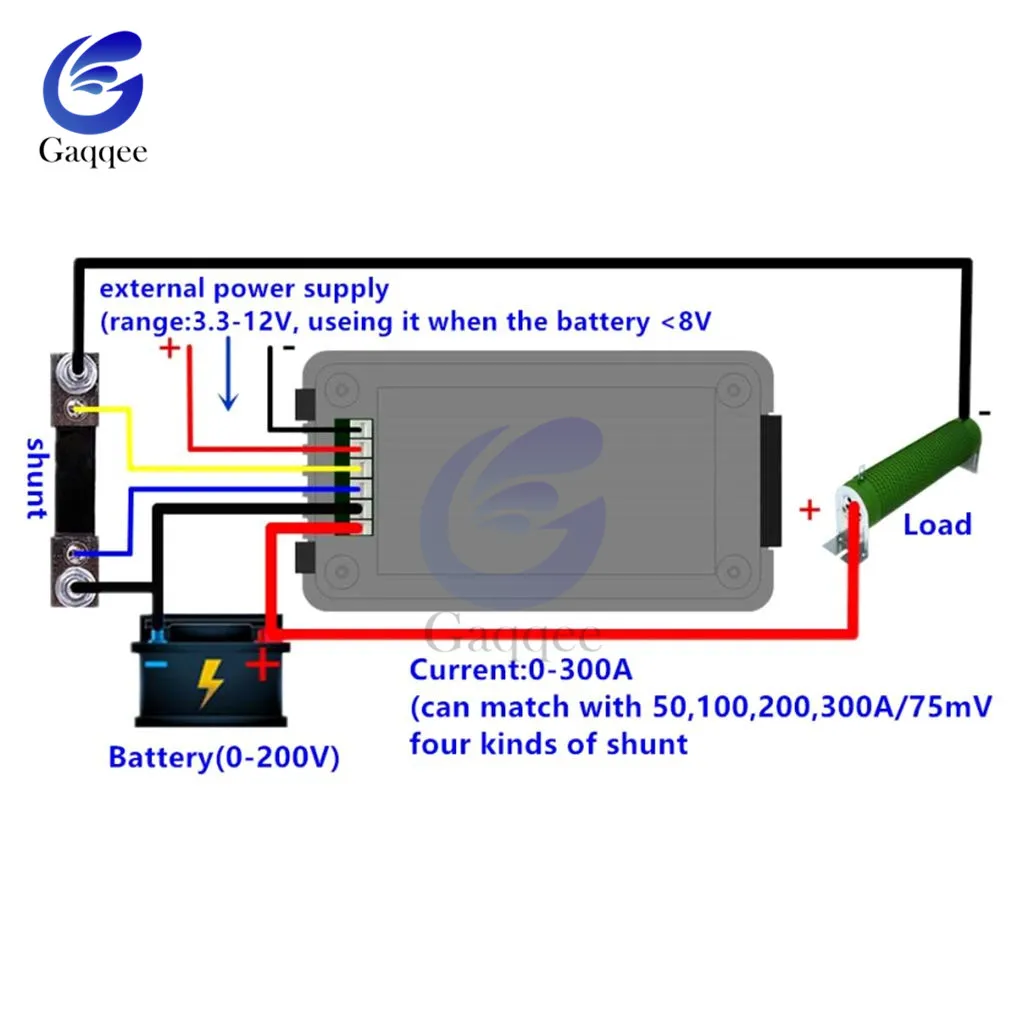

PZEM-015: диапазон измерения А (Используйте внешний шунт, может сочетаться с четырьмя видами шунта 50 А, а).
Описание функции
Напряжение
Диапазон измерения: 0-200 В. (Если тестовое напряжение меньше 8 в, используйте независимый режим источника питания)
Формат отображения: менее 10 в дисплей как: 9,99 в
Дисплей менее 100 в, как: 99,9 В
Более 100 в дисплей как: 199 в
Минимальное разрешение: 0,01 в
Начальное тестовое напряжение: 0,05 В
Точность измерения: 1%
Ток
Диапазон измерения: 0-10 А. (Тип: PZEM-013)

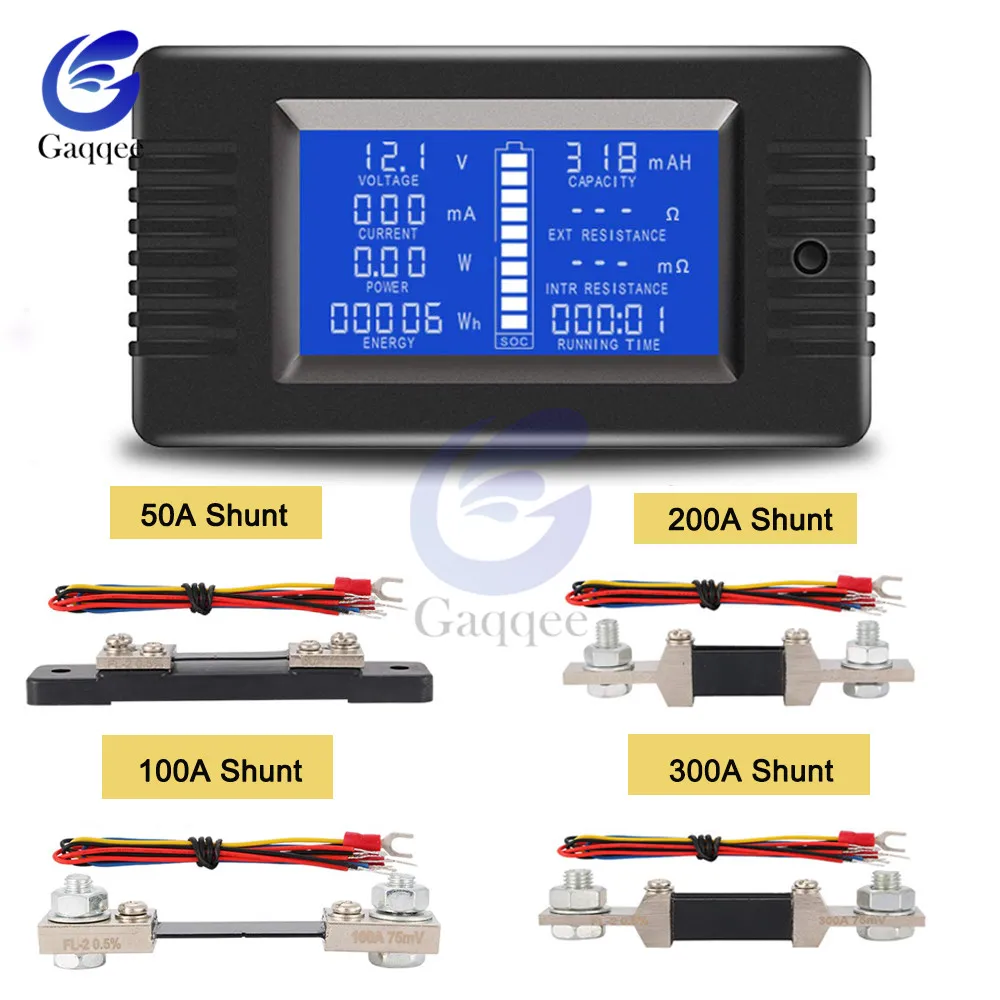

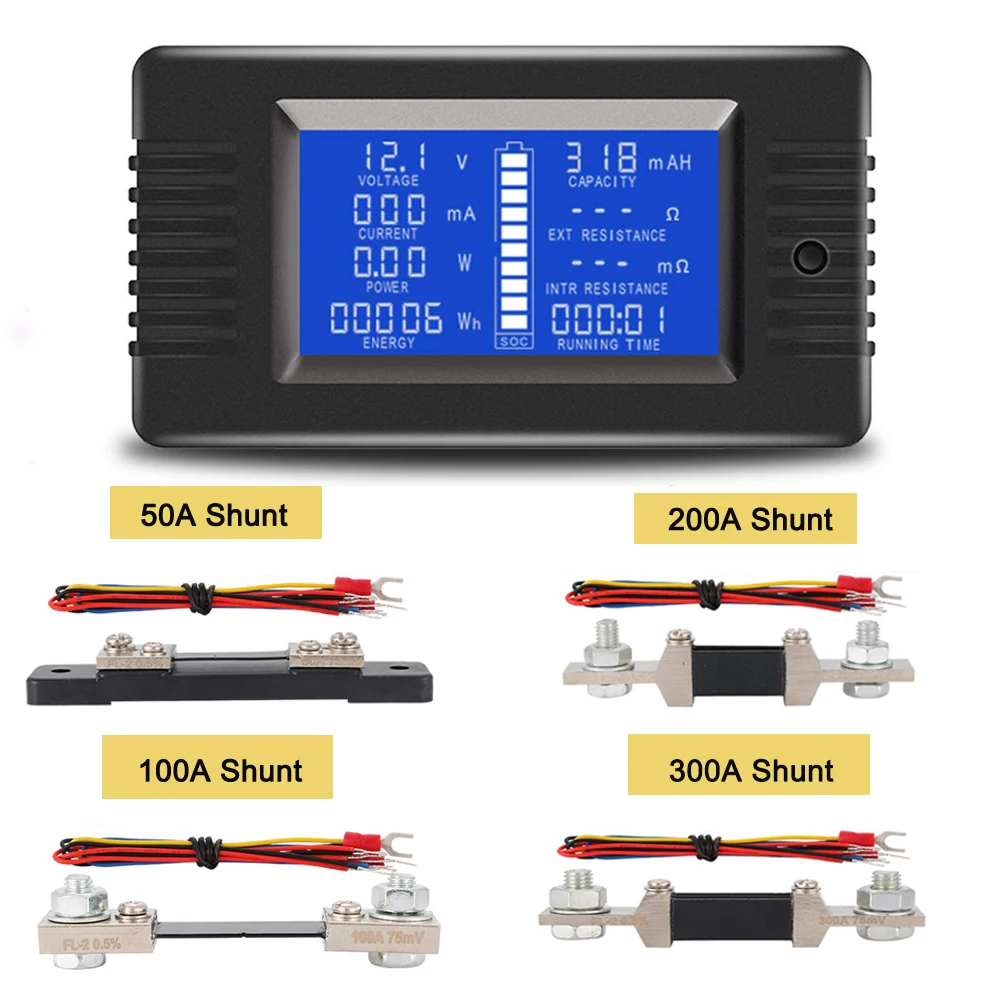

0-300A (тип: PZEM-015) может устанавливать 50A, 100A, 200A,300A четыре диапазона в зависимости от внешнего шунта, завод
По умолчанию-100 А.
Формат отображения: менее 1 а дисплей: 999 мА
<10А дисплей как: 9,99a
<100A дисплей as: 99.9A
≥ 100 А дисплей как: 199A
Минимальное разрешение: 1 мА
Начальный тестовый ток: 10 мА (тип: PZEM-013)
20 мА (Тип: PZEM-015)
Точность измерения: 1%
Мощность
Диапазон измерения: 0-2000 Вт (Тип: PZEM-013)
0-60000 Вт (тип: PZEM-015).
Формат отображения: < 10 Вт отображение как: 9,99 Вт
<100 Вт дисплей as: 99,9 Вт
<1000 Вт дисплей as: 999 Вт
<10000 Вт дисплей as: 9,99 кВт
≥ 10000 Вт отображение as: 19,9 кВт
Минимальное разрешение: 0,01 Вт
Начальная тестовая мощность: 0,1 Вт (тип: PZEM-013)
0,2 Вт (тип: PZEM-015)
Точность измерения: 1%
Импеданс
Импеданс = напряжение/ток
Диапазон измерения: 0-ом
Формат отображения: < 100 Ом дисплей как: 99,9 Ом
≥ 100 Ом дисплей as: 999 Ом
При превышении диапазона тестирования или нулевом токе отображается «---»
Минимальное Разрешение: 0,1 Ом
Точность измерения: 1%
Внутреннее сопротивление
Внутреннее сопротивление = (полное напряжение-выдающее напряжение нагрузки)/выдающий ток нагрузки, когда выдающее напряжение нагрузки больше, чем
Максимальное напряжение, внутреннее сопротивление нулевое.
Диапазон измерения: 0-999 миллиом
Формат отображения: 999 миллиом, при превышении диапазона тестирования или нулевом токе отображается «---».
Минимальное разрешение: 1 миллиом
Точность измерения: 1%
Примечание: перед проверкой внутреннего сопротивления необходимо установить полное напряжение в зависимости от типа аккумулятора после его полной зарядки
Можно использовать его для тестирования; Если вы не полностью заряжаете его, вы можете установить аккумулятор без напряжения нагрузки-это полное напряжение, затем проверить; Внутренний
Сопротивление не является фиксированным значением, чем больше разряжен аккумулятор, тем больше сопротивление.
Ёмкость
Диапазон измерения: 0-1000 Ач
Формат отображения: < 1 Ач Отображение: 999 мАч
<10 Ач дисплей как: 9,99 Ач
<100 Ач отображение как: 99,9 Ач
<1000 Ач дисплей как: 999 Ач
Минимальное разрешение: 1 мАч
Точность измерения: 1%
Примечание: проверка емкости аккумулятора-это совокупный процесс разряда по сравнению со временем, для этого требуется некоторое время, время зависит от
Ток разряда; Перед проверкой емкости необходимо установить полное напряжение, а предельное напряжение зависит от типа аккумулятора,
После полной зарядки вы можете использовать его для испытания на разряд; Когда энергия сброса отображается пустой, это означает, что разряд закончился, это
Отображаемое значение емкости-это емкость аккумулятора.
Сброс энергии
Энергия сброса отображается через символ батареи, всего 10 сеток, каждая сетка имеет 10% энергии.
Сброс энергии рассчитывается через текущее значение напряжения батареи, перед тестированием вы должны установить полное напряжение и предельное напряжение
Зависит от типа аккумулятора; Напряжение каждой сети = (самое высокое напряжение-самое низкое напряжение) / 10.
Накопление потребления энергии
Диапазон измерения: 0-9999 кВтч
Формат отображения: < 1 кВтч отображение как: 999 Втч
<10 кВтч отображение как: 9,99 кВтч
<100 кВтч отображение как: 99,99 кВтч
<1000 кВтч отображение as: 999,99 кВтч
≥ 1000 кВтч отображение как: 9999 кВтч
По тестовому диапазону будет нулевым.
Минимальное разрешение: 1 Втч
Точность измерения: 1%
Примечание: 1 Втч = 0,001 кВтч = киловатт
Время работы
Диапазон измерения: 0 ~ 999 часа (без нагрузки время не накапливается)
Формат отображения: 0:00:00 ~ 999:59:59
По тестовому диапазону будет нулевым.
Инструкции по эксплуатации
Установка полного и полного выключения напряжения

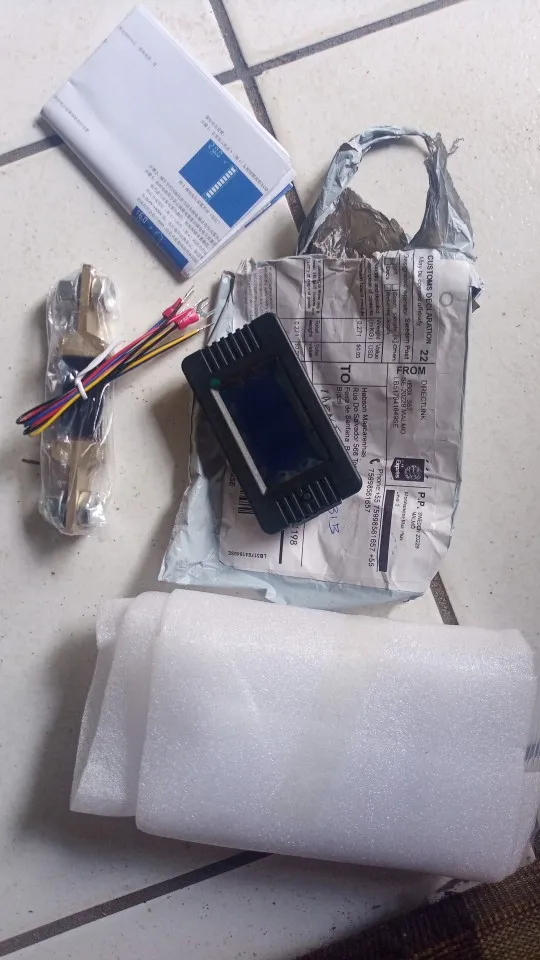

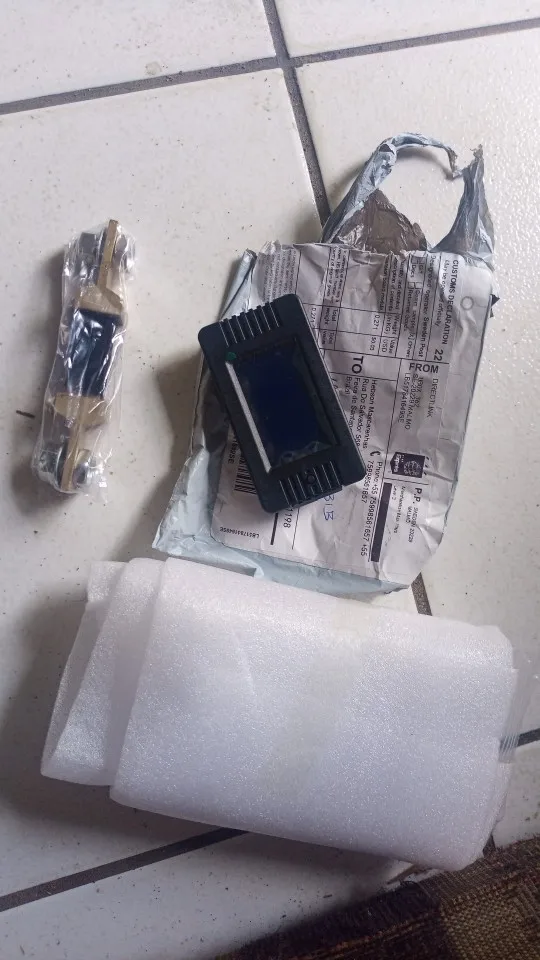

Посылка
1 монитор тестера батареи мультиметра постоянного тока
