Инструкция по использованию:
Спасибо за покупку нашей продукции.
В этом руководстве мы объясним подключение проводов и подключение к шлюзу ZigBee светильник.
Эти устройства работают со многими шлюзами ZigBee светильник
Проводное Соединение:

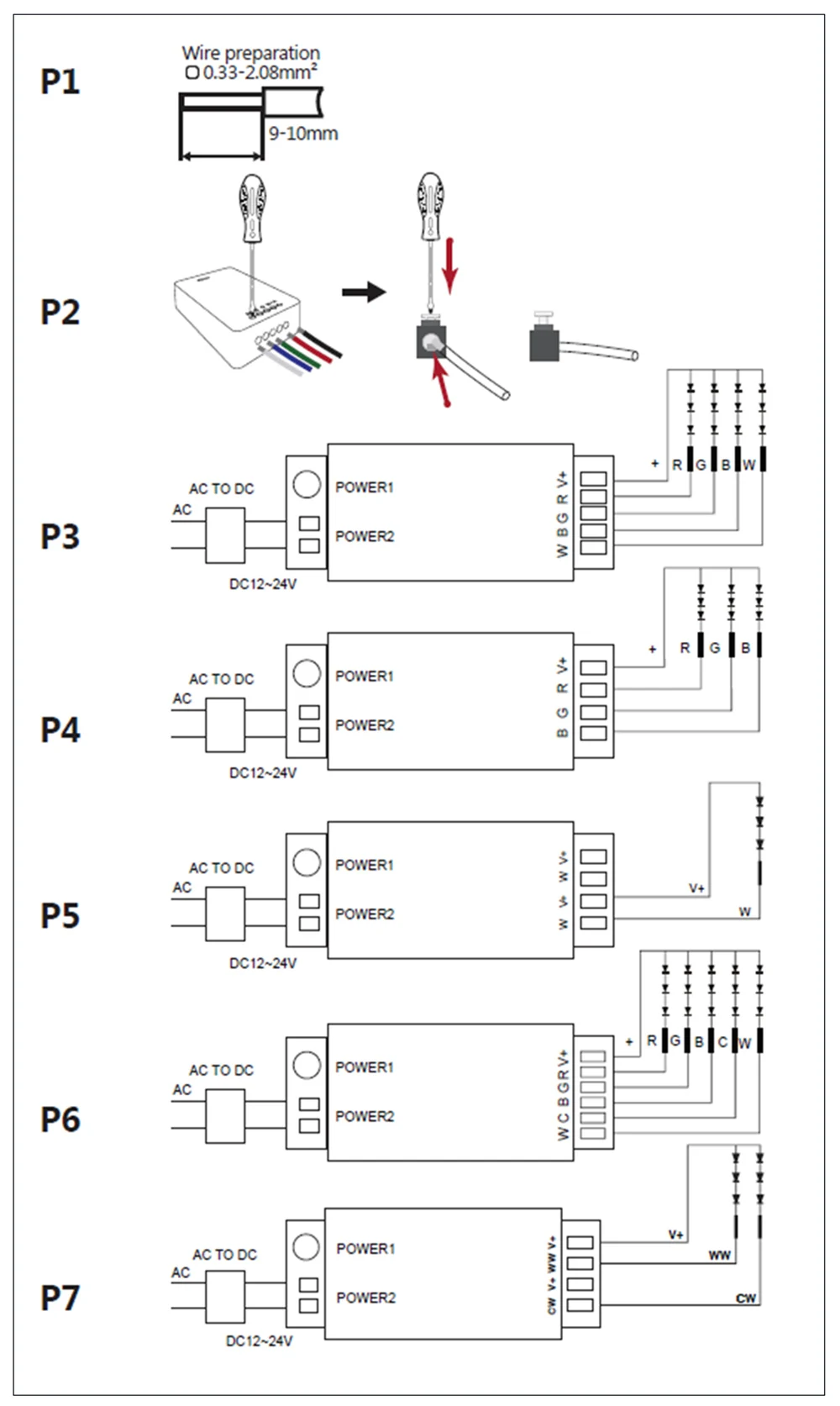

1. Пожалуйста, подготовьте кабель, такой как картинка P1, и снимите изоляцию на 9-10 мм. Кабель
Поперечное сечение должно быть между 0,33 и 2,08 мм и sup;2;(AWG22-14).

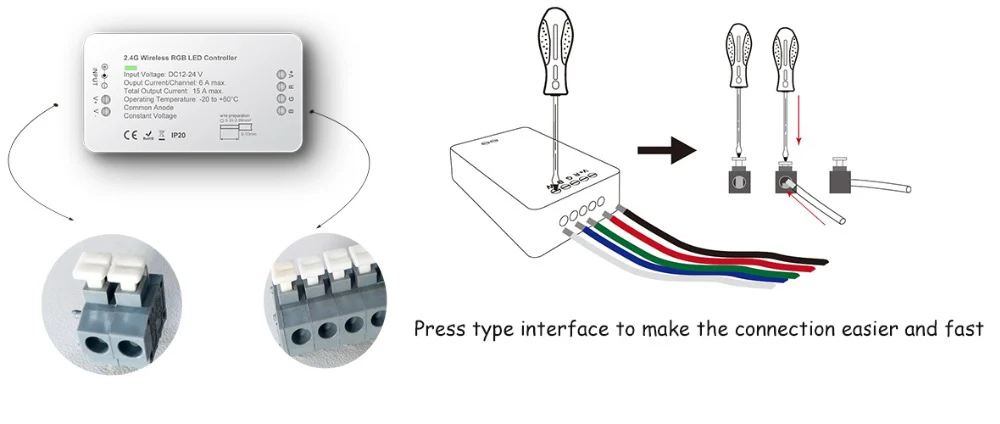

2. Теперь нажмите на клемму с помощью отвертки и вставьте кабель, см. Изображение P2.
3. Возьмите отвертка и кабель соединен с терминала.
На изображении P3-P7 вы можете увидеть примеры подключения различных светодиодный контроллеров:
-P3 для RGBW/RGBWW продуктов
-P4 для продуктов RGB, используйте RGBW контроллер и не подключайте провод W
-P5 для одного цвета светодиодный продукт, используйте RGBW контроллер и не подключайте провод R, G, B
-P6 для RGB + CCT (теплый белый + coldwhite) продуктов
-P7 для CCT (теплый белый + coldwhite) продуктов

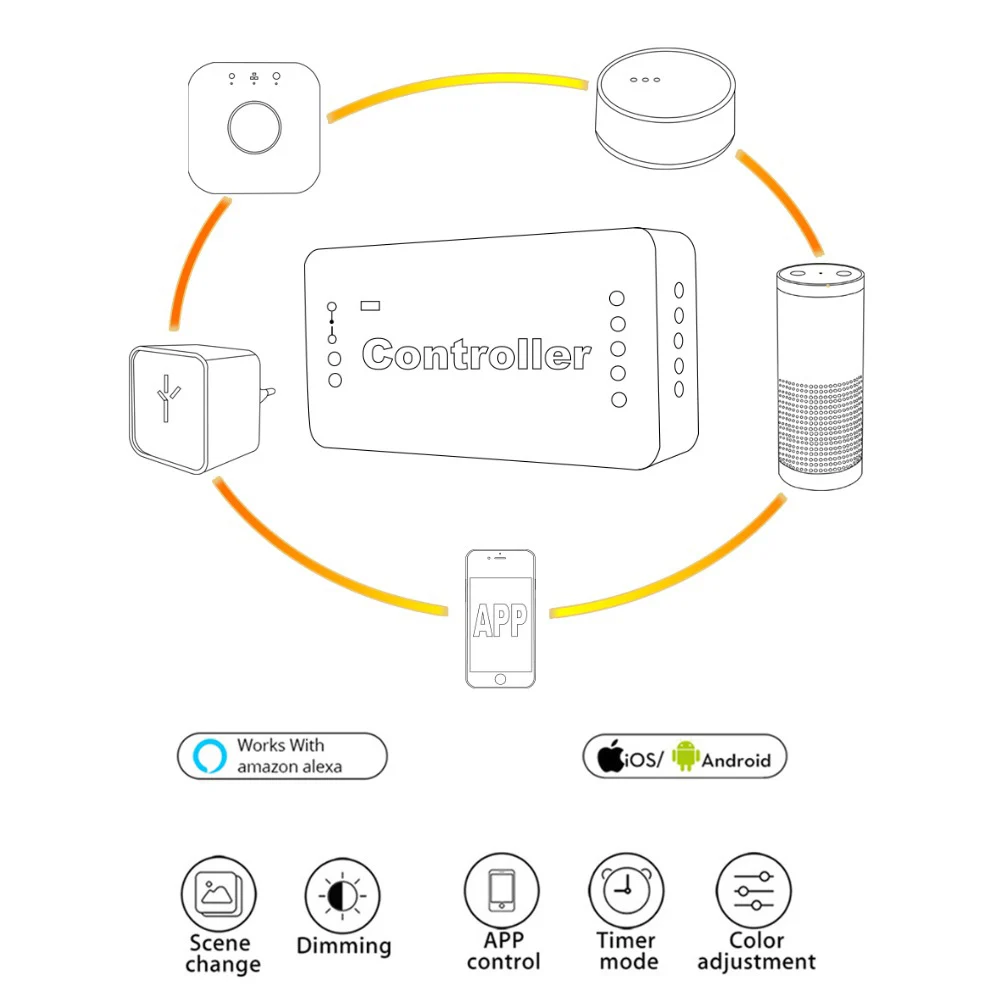

Подключение к шлюзу:
1. Подключите светодиодный продукт к контроллеру см. Раздел «проводное соединение».
2. Начните поиск устройства на канальном шлюзе ZigBee светильник, это может занять некоторое время. Если шлюз не находит устройство, подключите выключение/включение или сделайте сброс.
3. Шлюз нашел ваше устройство, и вы можете присваивать его различным комнатам/зонам/групп.
4. Теперь вы можете использовать устройство.

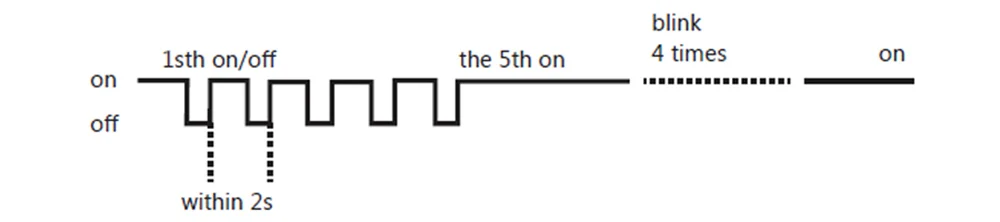

Сброс:
1. Включите устройство.
2. Теперь Выключите и включите в течение 2 секунд.
3. Повторите выключение/включение четыре раза.
4. Сброс выполняется, когда устройство включено в пятый раз, и светильник остается включенным после мигания 4 раза.
* Для устройств RGBW/RGBWW вы найдете два SSIDs. Один для белого/теплого белого, другой для RGB.
