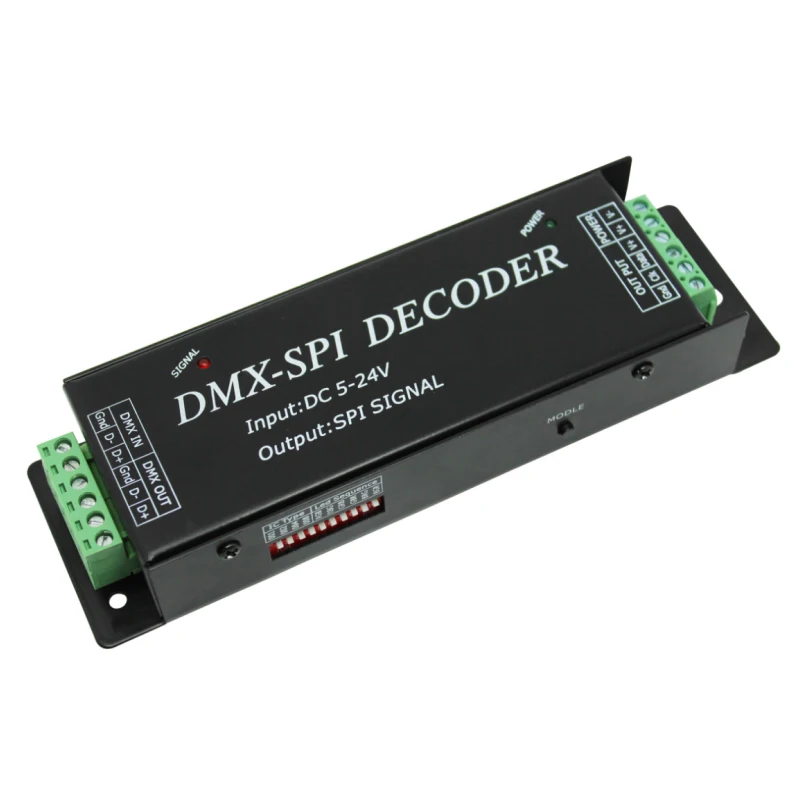

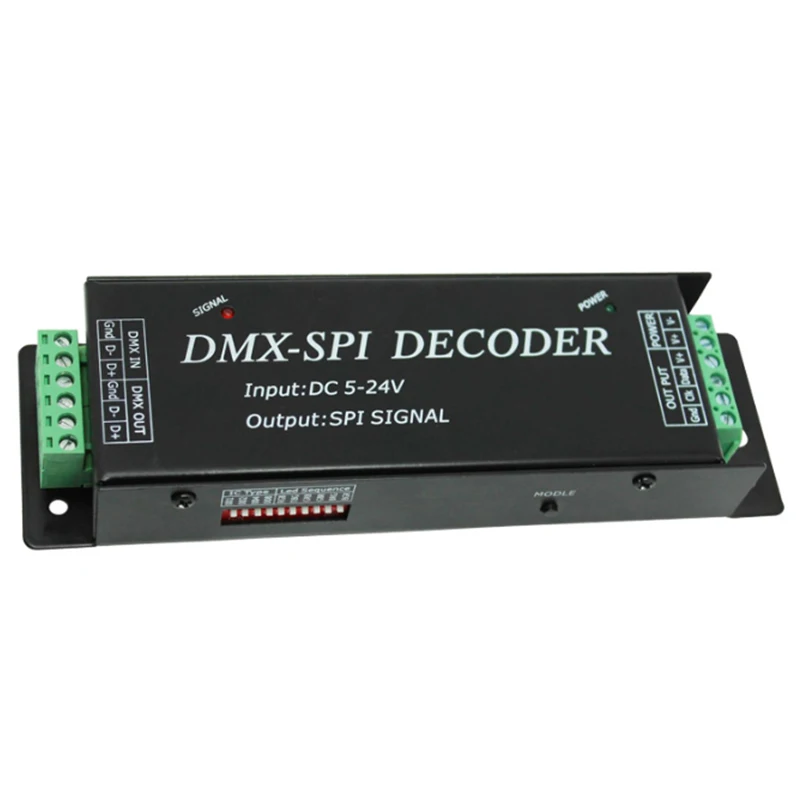

Название: DMX-SPIDecoder

Модель: DMX200

Суммирование

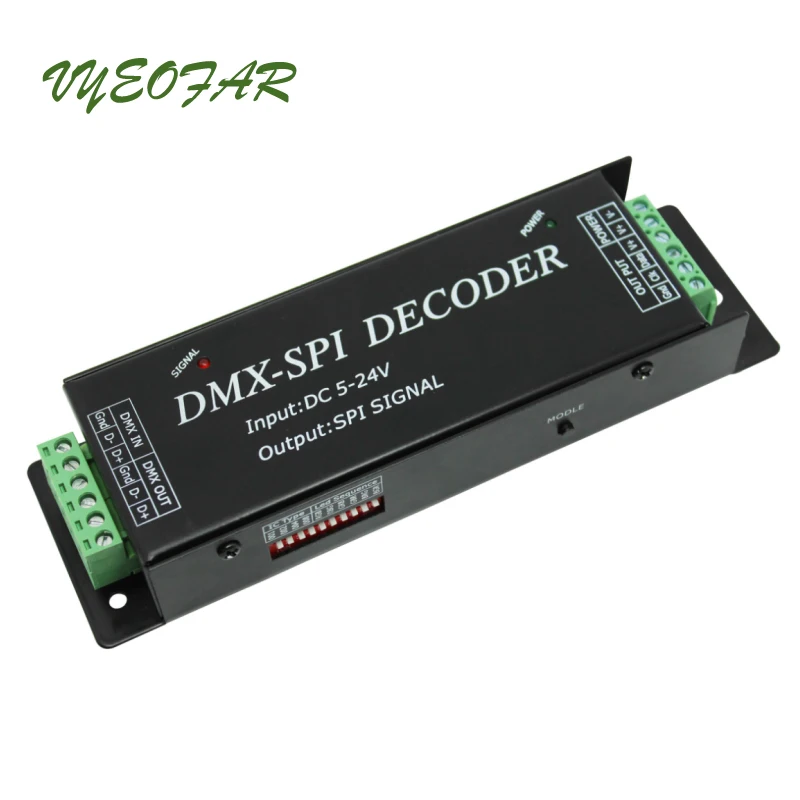

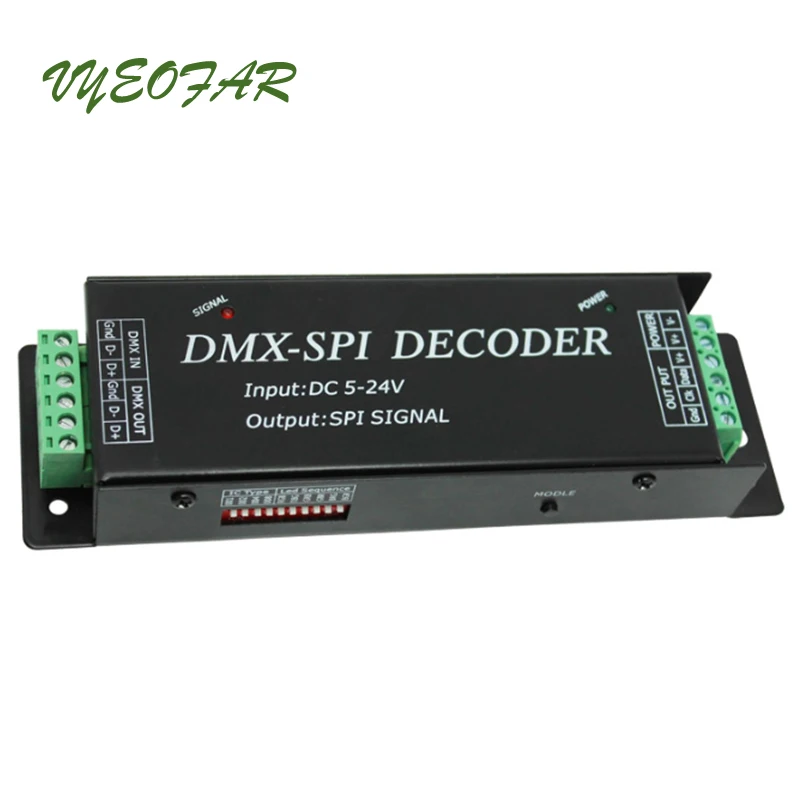

Декодер DMX-SPI принимает усовершенствованный блок микроуправления, он получает Стандартный DMX-512 цифровой контрольный сигнал, который широко используется на международном уровне и преобразует его в сигнал SPI для привода светодиодный, он поддерживает 10 видов различных моделей ламп, в то же время порт сигнала DMX имеет меры защиты от молнии; Вы можете подключить декодер DMX к цифровой консоли DMX для достижения затемнения или различных изменений процедур. Не подключен к консоли DMX, вы можете выбрать встроенный 35 видов узоров по умолчанию с помощью кнопки modle, точки по умолчанию-1024.

Технические параметры

Контроллер

● Рабочая температура: -20-60 ℃

● Входное напряжение: DC5-24V

● Выход: сигнал SPI (данные, CLK)

● Внешние размеры: L175 x W53 x H27 (мм)

● Размер упаковки: L180 x W58 x H55 (мм)

● Вес нетто: 256,2 г

● Вес брутто: 292,6 г

● Максимальная мощность: 480 Вт

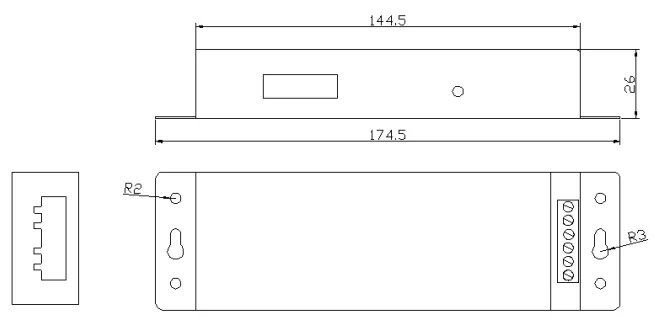

Внешние размеры

Внешний размер контроллера:

Спецификация интерфейса

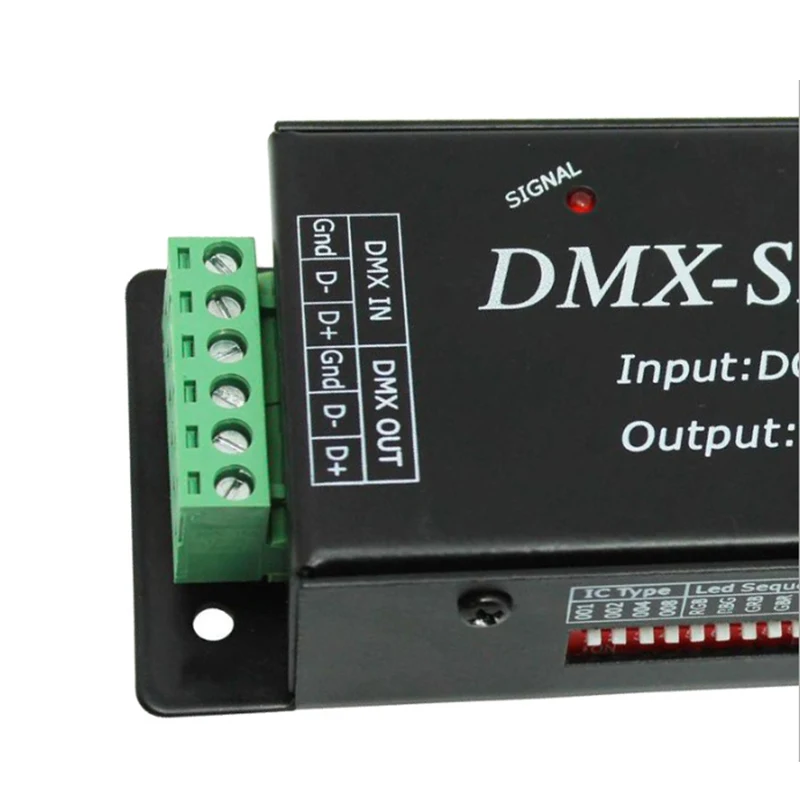

Интерфейс сигнала DMX принимает 6-контактный зеленый интерфейс терминала, проводка выглядит следующим образом:

DMX IN: Входной интерфейс сигнала DMX, D + должен быть соединен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с землей.

DMX OUT: Выходной интерфейс сигнала DMX, D + должен быть соединен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с землей.

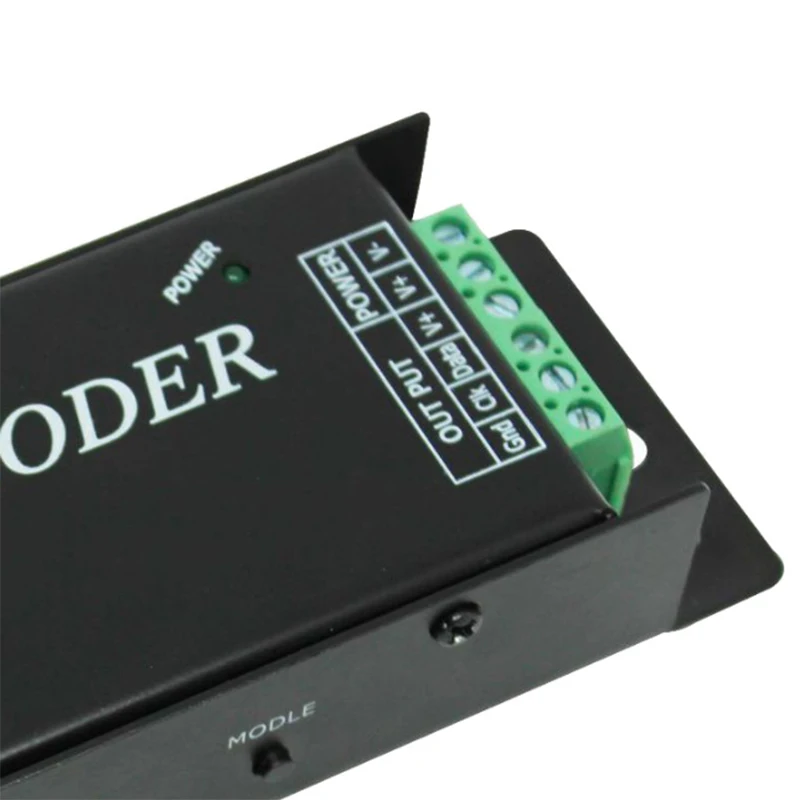

Мощность и нагрузка на выходе принимает 6-контактный Зеленый терминал, проводка выглядит следующим образом:

Мощность: Входной интерфейс питания, V + должен быть подключен с положительной мощностью, V-подключен с

Отрицательная мощность, диапазон напряжения питания составляет DC5-24V

Выложить: Выходной интерфейс нагрузки, V + должен быть соединен с положительным светильник, GND соединен с отрицательным, данные соединены с интерфейсом данных светильник, CLK соединен с часами интерфейс светильник.

Направление для использования

1. Параметры настройки декодера

Вы можете изменить тип светильник, который декодер поддерживает Через DIP-переключатель. Декодер может поддерживать 10 видов SPI полосок на рынке. Следующим образом:

Номер

Модель

Сигнальная линия

1.

LPD6803

Данных, CLK

2.

TM1803

Данные

3.

TM1809

Данные

4.

TM1812

Данные

5

UCS1903

Данные

6

WS2811

Данные

7

WS2801

Данные, CLK

8

TLS3001

Данные

9

TLS3008

Данные

10

P9813

Данных, CLK

Если есть 2 сигнальные линии, вам нужно подключить провод заземления, часовую линию, линию передачи данных с GND, CLK, данные; Если это 1 сигнальная линия, затем просто нужно подключить провод заземления, линия данных с GND, данные.

Примечание: Если напряжение полосы V + совпадает с входным напряжением контроллера, то он может напрямую подключаться к контроллеру V +; Если нет, вам нужно подключить другой источник питания.

С тех пор, как спецификации светильник на рынке отличаются друг от друга, последовательность RGB могут отличаться друг от друга, последовательность некоторые светильник s цветная (RGB), некоторые последовательности RBG, GRB и так далее, таким образом, DIP-переключатель обеспечивает изменение последовательности RGB.

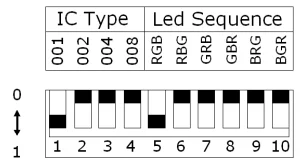

DIP-переключатель показан ниже:

Тип ИС: выбор типа светильник. Накопление первых четырех DIP-1*1 + 2*0 + 4*0 + 8*0 = 1, поиск таблицы, вы можете найти его LPD6803.

Светодиодный режим: выбор последовательности RGB. DIP 5 выше нажата, это означает, что светильник в цветовой последовательности является RGB.

Примечание: Если накопление IC типа более 10, например 12, 14, по умолчанию 10, то есть P9813; Когда светодиодный, есть два или более нажатий DIP, таких как 5, 7, 9 нажатием одновременно, По умолчанию это займет самое большое значение 9, то есть BRG.

2. Описание индикатора: сигнал горит, указывает на то, что он обнаруживает нажатие кнопки, сигнал выключен, означает, что кнопка не нажата.

3. Кнопки можно использовать только тогда, когда контроллер не подключен к сигналу DMX, когда контроллер подключен к консоли DMX, режим консоли является приоритетным, и кнопки не будут иметь никакого эффекта.

Изменения режима указаны в следующей таблице:

Режим

Инструкция по режиму

1.

Статический красный

2.

Статический зеленый

3.

Статический синий

4.

Статический желтый

5

Статический фиолетовый

6

Статический циан

7

Статический белый

8

Красная лошадь направо

9

Зеленая лошадь направо

10

Синяя лошадь направо

11

Трехцветная стробоскопическая вспышка

12

Семицветная стробоскопическая вспышка

13

Три основных цвета jumpy изменить

14

Семицветное изменение jumpy

15

Три цвета смешивания, три цвета волны по волнам, идущим вперед

16

Семицветная волна в прямом направлении

17

Красный путь вперед

18

Красный путь назад

19

Зеленый путь вперед

20

Зеленая тропа обратного направления

21

Синий путь вперед

22

Синий путь назад

23

Семицветная беговая дорожка в прямом направлении

24

Семицветная беговая дорожка в обратном направлении

25

Изменить цвет фиолетовый-Красный-фиолетовый в прямом направлении

26

Изменить цвет желтый-зеленый-желтый в прямом направлении

27

Изменение цвета: голубой-зеленый-голубой

28

Изменить цвет фиолетовый-синий-фиолетовый в прямом направлении

29

Изменение цвета: голубой-синий-голубой

30

Изменить цвет белый-красный-белый в прямом направлении

31

Изменить цвет желтый-Красный-желтый в прямом направлении

32

Изменить цвет красный-желтый-красный

33

Изменение цвета зеленый-голубой-зеленый

34

Изменение цвета синий-фиолетовый-синий

35

Автоматическое воспроизведение 8 ~ 34

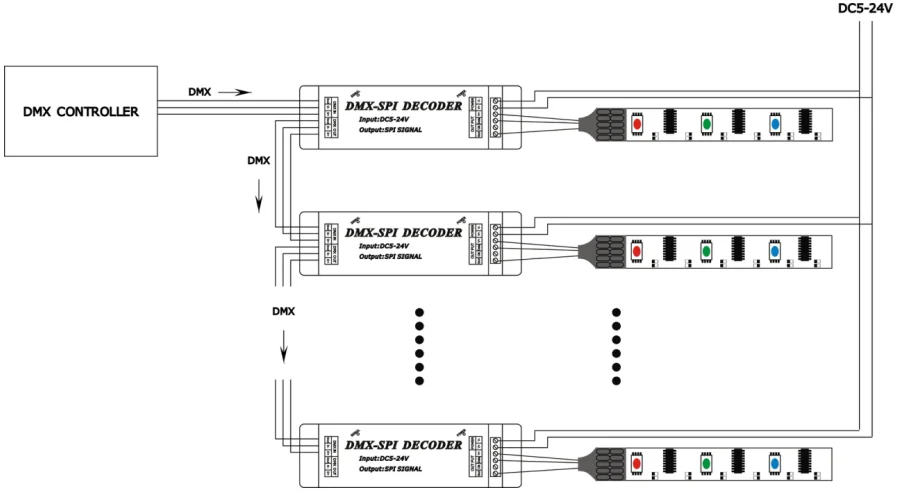

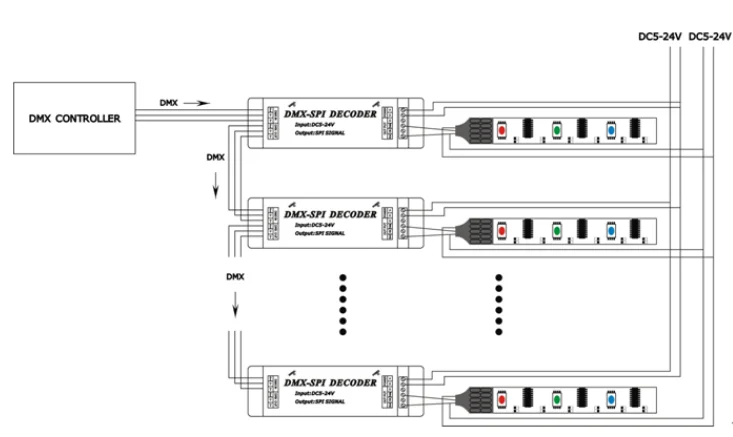

Типичное применение

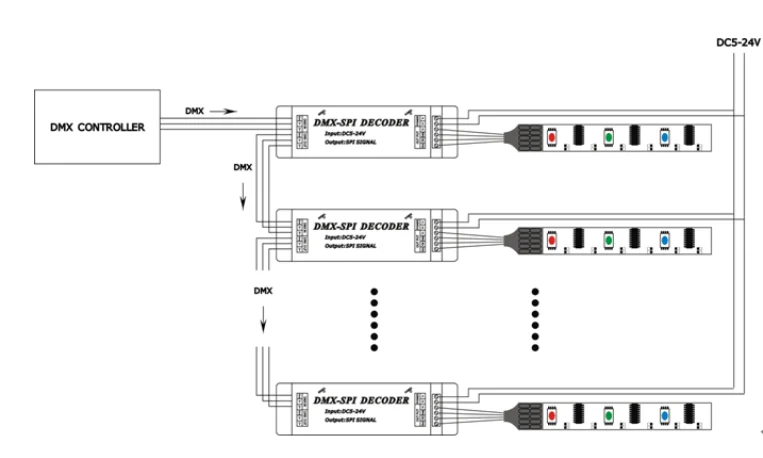

Одиночное подключение к сети одиночного сигнала состояние полосы:Если напряжение полосы V + совпадает с входным напряжением контроллера, и сигнал на светильник одинарный, то он может напрямую подключаться к контроллеру V +;

Одиночное подключение к сети двойного сигнала состояние полосы:Если напряжение полосы V + совпадает с входным напряжением контроллера, и сигнал на светильник двойной, то он может напрямую подключаться к контроллеру V +;

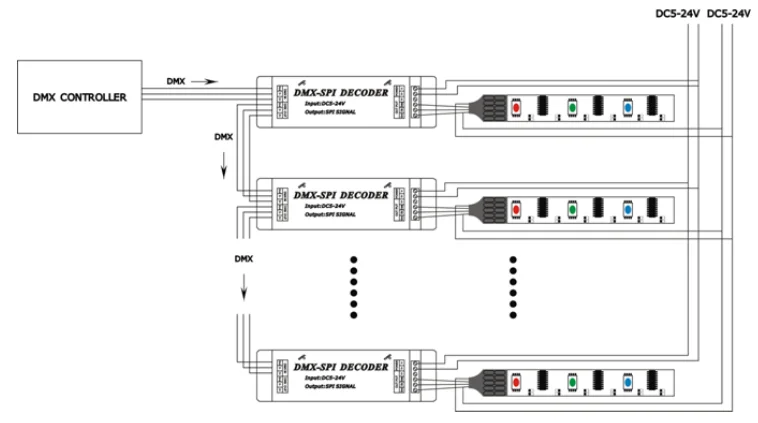

Двойная силовая Соединительная сигнальная линейная полоса Состояние:Если напряжение полосы V + не совпадает с входным напряжением контроллера, а сигнал на светильник-один, вам нужно подключить другой источник питания.

Двойная мощность подключения двойная сигнальная полоса Состояние:Если напряжение полосы V + не совпадает с входным напряжением контроллера, и сигнал на светильник двойной, вам нужно подключить другой источник питания.

Посылка:

1 шт. DMX-SPI декодер сигналов
