20 км дальность Herelink 5.5in отображение на экране 2,4 ГГц HD Цифровая видеокамера передачи телеметрии Системы HDMI 720P 1080 30/60fps
От Hex и ProfiCNC, команда, которая привезла вас Pixhawk и Cube GPS системы, поставляется все-в-одном решение для широкодиапазонной передачи HD видео. Цифровая система передачи видео Herelink HD.
Это 2,4 ГГц радио пульт дистанционного управления с Встроенный экран позволяет пользователям, чтобы получить длинный диапазон видео высокой четкости, телеметрии и канала управления до целых 20 км. Он использует 2,4 ГГц Диапазон сети LTE более WI-FI. Это обеспечивает максимальное расстояние передачи. Предполагаемый диапазон 20 км в FCC и 12 км в CE.
Большой 5,5 "сенсорный экран отображает множество вариантов управления, такие как изображения в реальном времени, система автоматического управления полётом конфигурации через родной QGround управления или других GCS приложений, основанных на Mavlink системы.
Воздушный блок использует входную мощность 5-12 В и имеет один UART для подключения к полетному контроллеру или другим аксессуарам Mavlink. Так воздуха вращающегося вала и радиоконтроллера оснащены мощными шишка S1 процессоры с 4 ядра по 2,2 ГГц и 4 больше дополнительной информации о ядра по 1,4 ГГц. Это обеспечивает множество возможностей для использования приложений и будущего развития.
Особенности
* Все в одном: Телеметрия, видео и контроль
* До 20 км в режиме FCC и 12 км в режиме CE
* 2,4 ГГц частота
* UART Телеметрия
* Протокол RC: SBUS, iBUS и т. Д.
* Совместимость с Mavlink
* Сенсорный экран
* HDMI вход x2 для 1080P передачи видео @ 60fps
* Приложение QGround control и API для разработки.
* WIFI, Bluetooth и USB для подключения к другим устройствам

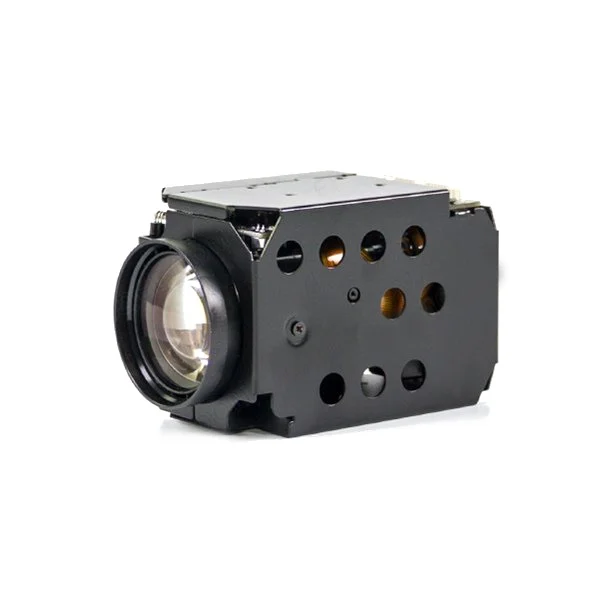

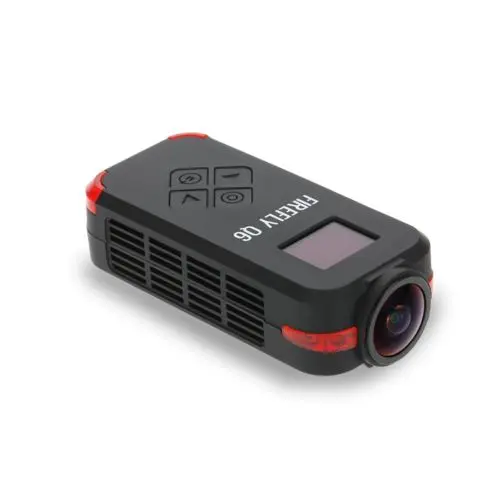

Рекомендуемая Камера:
Технические характеристики
Воздушный блок и контроллер
Процессор: SoC-шишка S1 AP: 4 x Большое ядро и какая-то кора головного мозга A53, 2,2 ГГц 4 x малые и какая-то кора головного мозга A53, 1,4 ГГц графический процессор: 4 ядра, Mali-
T860 SDR: A7 + DSP память: Sky: LPDDR3: 1 Гб земля: LPDDR3: 2 Гб небо/земля: EMMC: 4 Гб
Расстояние передачи: FCC 20 км CE / SRRC 12 км задержка передачи изображения: ≤ 110 мс передача изображения: 720p @ 30 кадров в секунду 1080p @ 30 / 60 кадров в секунду передача
Диапазон частот: 2,4 ГГц Чувствительность приемника: -99dBm @ 20MHz BW помех восстановления по уровню поверхности: < 1s
Воздушный блок
Внешний вид: Основная плата + видео дочка + структура радиочастотной дочки
Среди них плата для дочки видео завершает функцию входного моста сигнала HDMI.
Плата RF дочки завершает функцию передачи и приема сигналов
M2 (E) соединительное соединение между дочкой и сердечником
Размер: 78.5x30x13мм
Micro HDMI x 2: вход для внешних видеосигналов камеры
2 контактный интерфейс x 1:5V-12V входной интерфейс питания
3-контактный интерфейс x 1:3.3V / 5V уровень UART интерфейс
4-контактный интерфейс x 1: два 3,3 V уровня RC выходных разъемов (S.bus в фазу, S.bus инвертирующий или PPM выходной сигнал, Клемма заземления управления)
Micro USB x 1: для отладки обновлений, Поддержка режима OTG
Замочная скважина x 1: для сброса частоты и состояния
Индикатор x 2: используется для указания частоты и состояния изображения
MMCX антенна jack x 2: используется для передачи сигнала и наземной связи
Полоса пропускания сигнала: 20 МГц/10 МГц
Потребляемая мощность: среднее энергопотребление одностороннего модуля составляет менее 4 Вт
Контроллер
Корпус: пластик
Размеры: 217 × 106,5 × 31 мм (вся машина не содержит внешней антенны и рокера)
Экран: 5,46 дюйма, 1080P, 16 миллионов цветов, емкостный сенсорный экран
Аудио: Встроенный динамик × 1, встроенный микрофон × 2
Пульт дистанционного управления: рокер × 2, колесо прокрутки × 1, нижняя кнопка × 6, с подсветкой, верхняя кнопка × 1 (справа)
Связь: BT / WIFI / GPS 2,4G карта передачи земли
Светильник индикатора: верхняя Трехцветная лампа × 2 (левая, правая)
Интерфейс: MicroUSB× 1, TFlash× 1 (поддерживает максимальное расширение 64G)
Антенна: Ориентация (5dBi) × 1 съемная, всенаправленная (2dBi) × 1 съемная
Встроенная wifi антенна, встроенная GPS антенна, внешний GPS антенный интерфейс
Мощность: встроенный аккумулятор Lipo 4950 мАч
Зарядка: Поддержка порта micro USB 5 в 2 А
Потребляемая мощность: Средняя потребляемая мощность не превышает 4 Вт (только передача изображения, средняя яркость экрана, Wi-Fi Выкл, GPS выкл)
