Обзор

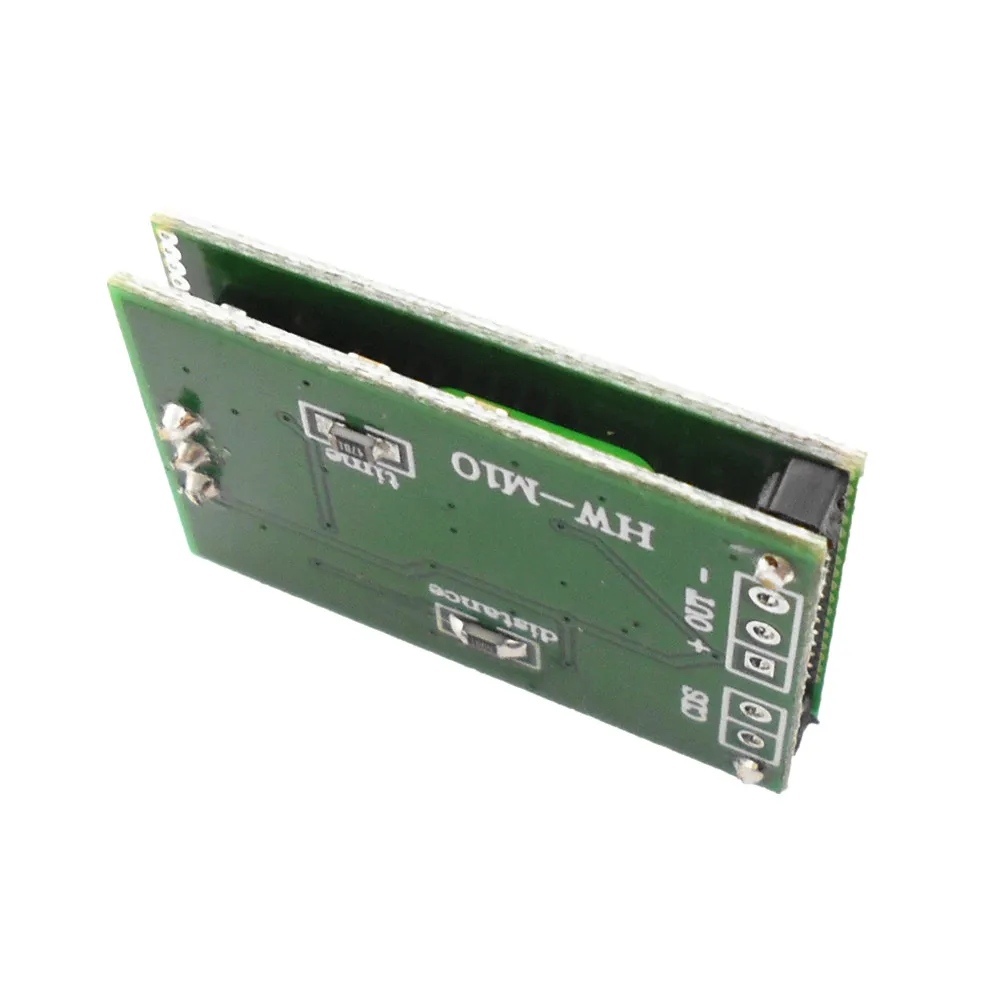

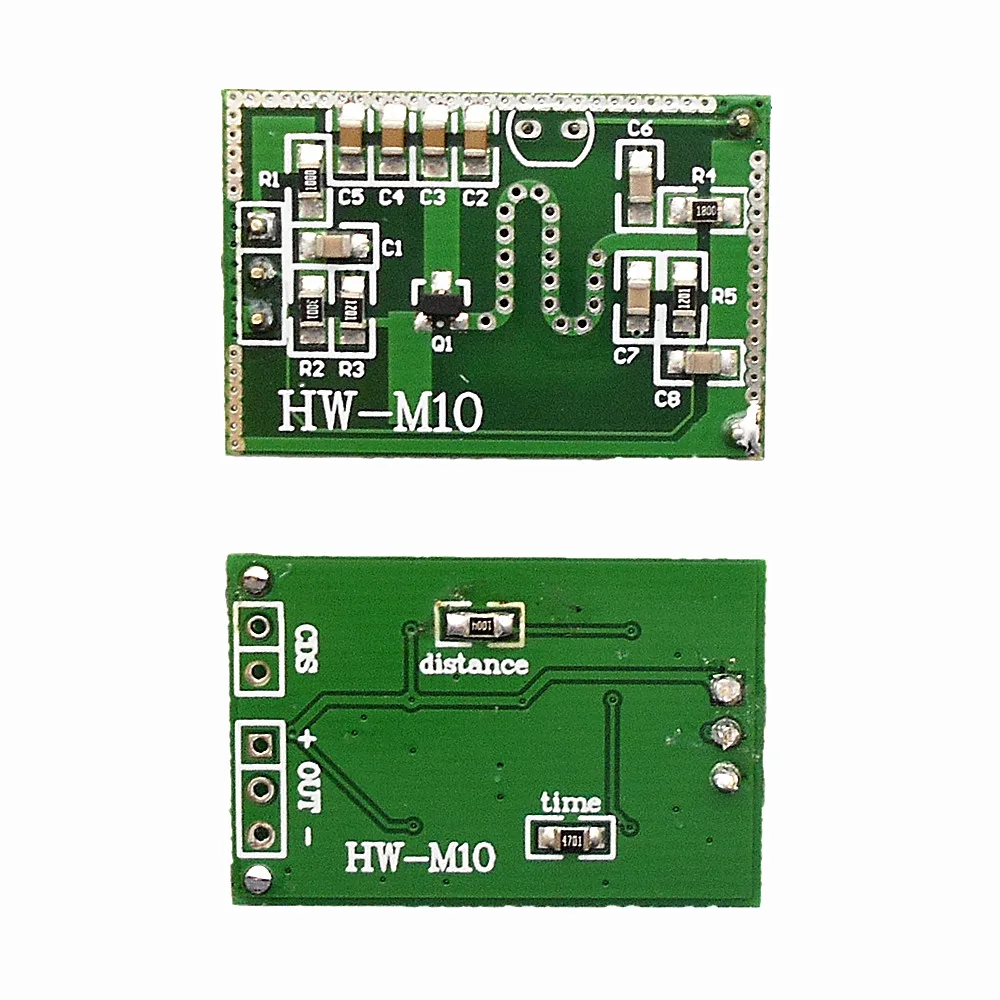

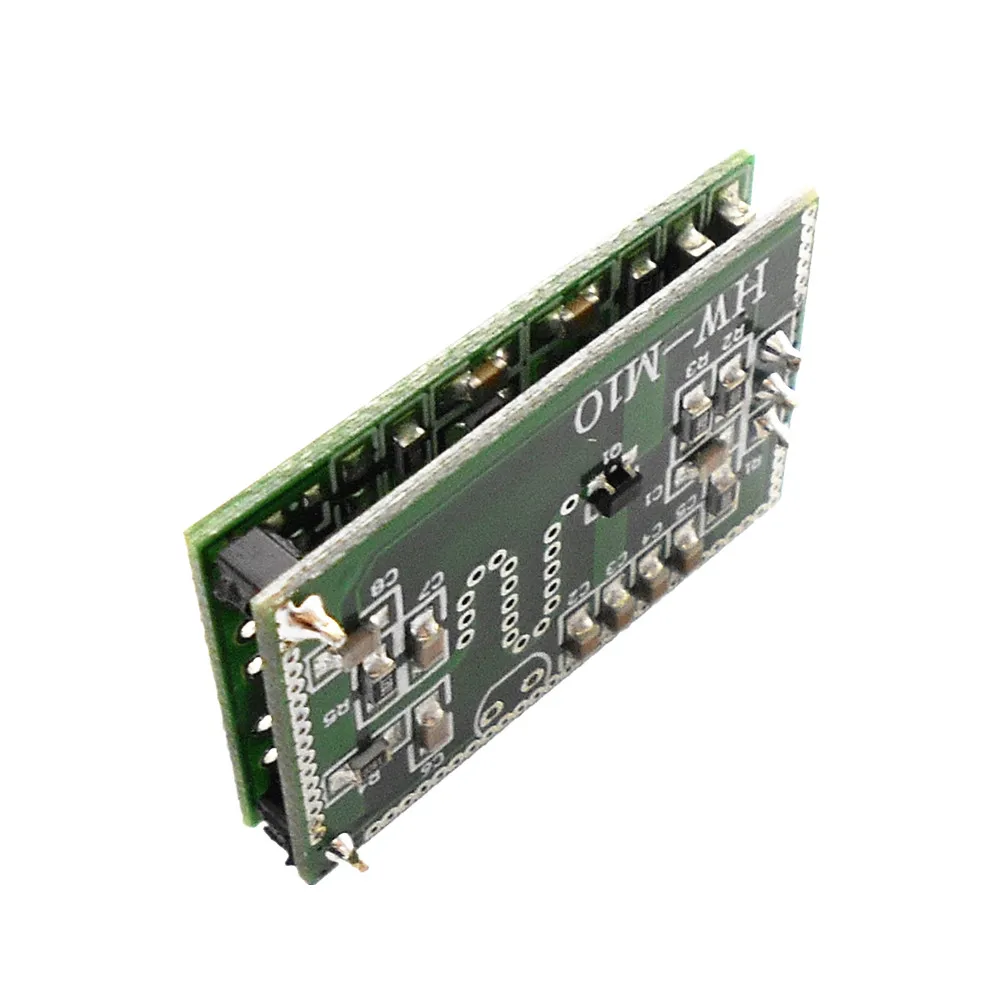

HW-M10-2-это индукционный модуль для микроволновой печи с двумя пластинами. На основе принципа эффекта Доплера для передачи и получения высокочастотных электромагнитных волн используется плоскостная антенна. При обнаружении небольшого изменения движения возвращаемой волны микропроцессор срабатывает для работы. Выходы полезного уровня управления (H-1 / L-0) или состояния управления.
Он подходит для вторичного развития других электронных полей, таких как интеллектуальные приборы, продукты безопасности, осветительные приборы. Этот продукт может широко использоваться для мониторинга безопасности, интеллектуальных систем управления, осветительных приборов (гаражи, коридоры, дороги и другие места).
Особенности
● Он может проникать в индукцию корпуса (за исключением металлической оболочки), и расстояние будет иметь соответствующее затухание, как правило, около 10% -20%.
● Не влияет на температуру и влажность. Нет ограничения направления чувствительности к чувствительности.
● Небольшая комната отражается на стене, которая может достичь индукции 360 градусов без мертвого угла
● Заварка компакт-дисков, может добавить светильник функции управления.
Номер продукта
HW-M10-2
Рабочее напряжение
3,7-24 В
Статическая мощность
<3 мА
Без нагрузки
Метод вывода
3/0 в
С индукцией 3В, без индукции 0В.
Метод запуска
Повторяющийся триггер
Время задержки
2s
Настраиваемый, время задержки 2S, сопротивление времени 4,7 K.
Сопротивление пропорционально времени.
Центральная частота
3,2 ГГц

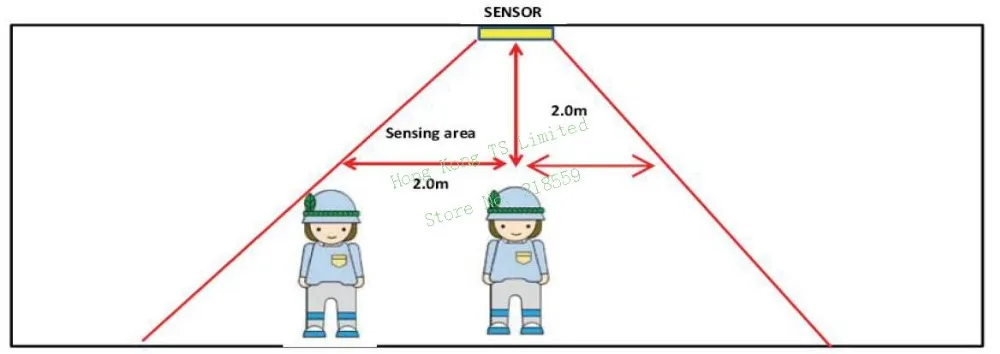

Расстояние обнаружения
10 м
Можно настроить 2-20 метров, что соответствует расстоянию
Сопротивление 150k-2M, соотношение пропорциональное.
Рабочая температура
-20-75 ℃
Без изменений

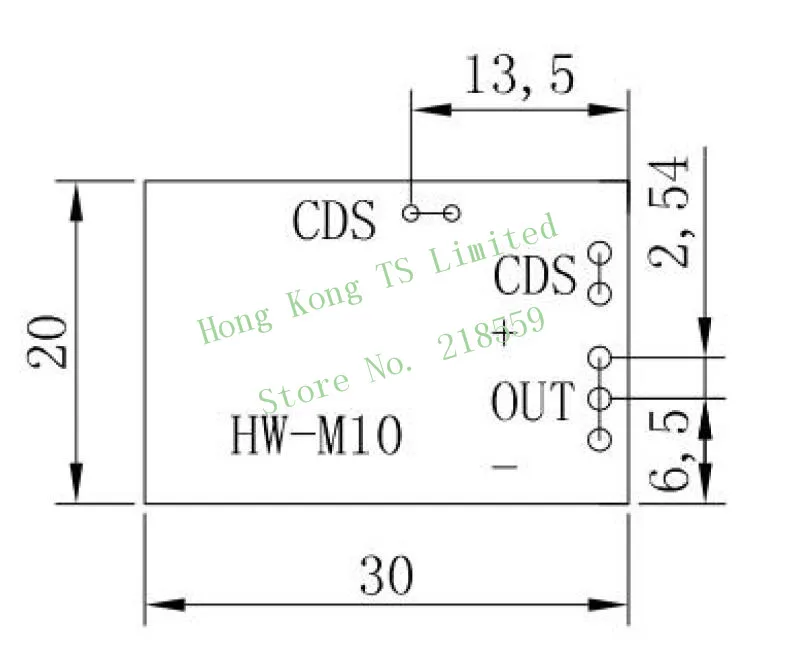

Размеры
30*20*8 мм
● Повторный триггер: после первого триггера, когда датчик срабатывает снова, время задержки модуля будет снова наложено, когда первый триггер не будет остановлен. (Например: задержка модуля составляет 10 с, индукционный сигнал снова получен в течение 10 с, а затем наложен 10 с, триггер будет непрерывным в течение 10 с, всегда будет выходной сигнал)
● Время задержки: относится к времени удержания сигнала высокого напряжения. Это не имеет ничего общего с задержкой. Задержка составляет миллисекунды и может быть пропущена.

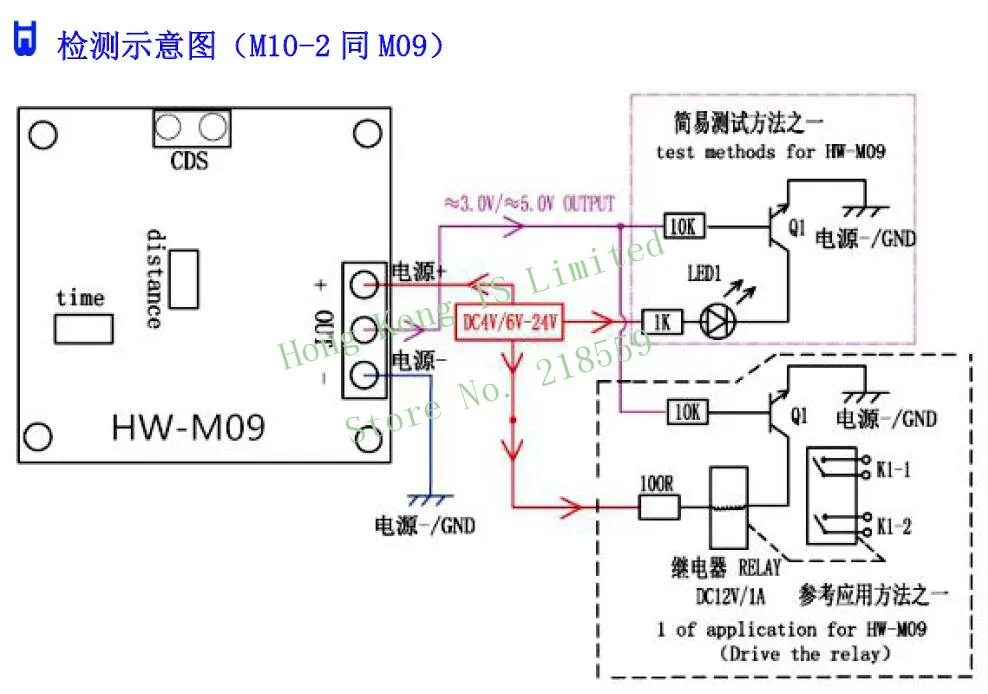

● Простой тест, VCC-DC3.7-24V, JP-выходной порт M10, 2 средних выхода сигнала высокого уровня, когда выход pin 2 высокий, трубка NPN 8050 включена, VCC-это Светодиодный источник питания, и светодиодный индикатор горит, что модуль имеет выходной сигнал. Когда сигнал не выводится из pin 2, выход равен 0 В.
● При более поздней обработке линейки продуктов этот сигнал может использоваться для запуска цепи-MOS tube-triac-реле-MCU и так далее.
Меры предосторожности

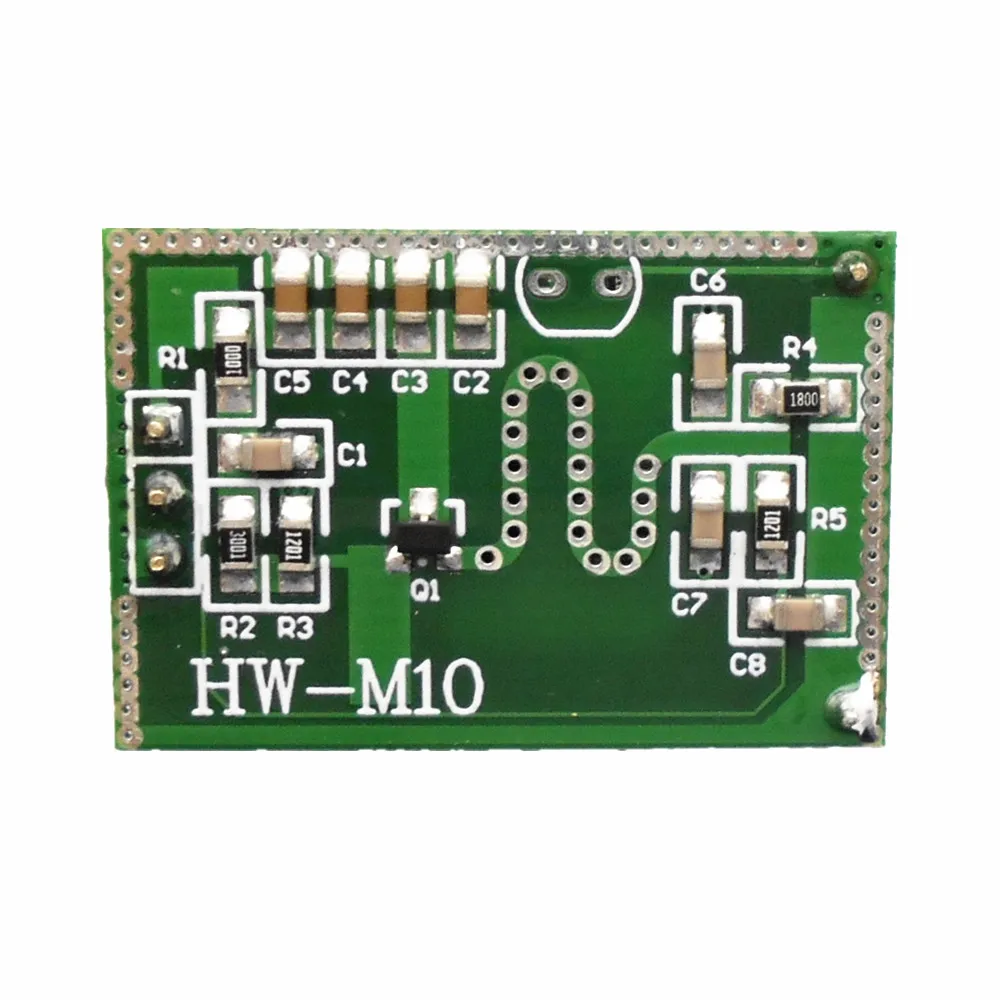

● Во время тестирования установки продукта и фактической сборки, пожалуйста, держите не менее 5 мм пространство непосредственно перед модульной антенной (s-образное отверстие PCB), не близко к объекту или
Корпус человека.
● Время инициализации составляет около 5s после включения питания, в этот период это ненормальная индукция.
● Выходной ток модуля очень слабый, что вызовет ложную сигнализацию при прямом вождении нагрузки. Пожалуйста, обратитесь к схеме подключения.
● В эффективном диапазоне обнаружения старайтесь избегать установки двух или более модулей лицом к лицу.
● Используйте стабилизированный источник питания постоянного тока, который соответствует стандартам коэффициента выходного напряжения, тока и пульсации. Источник питания нестабильный и будет сообщать ложно. Нет индукции, и цикл запустится автоматически.

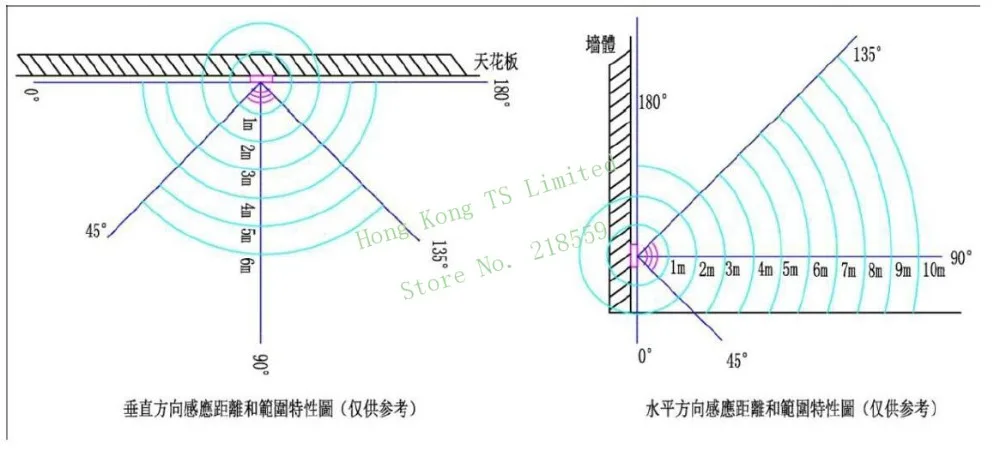

● Когда есть микроволновые печи, отражающиеся на стенах или препятствиях вокруг, расстояние и угол срабатывания будут увеличиваться. Чехол с относительно открытым пространством
Угол будет уменьшен, и зазор составляет около 20%.
Посетите дополнительные детали этого модуля, пожалуйста, нажмите здесь:

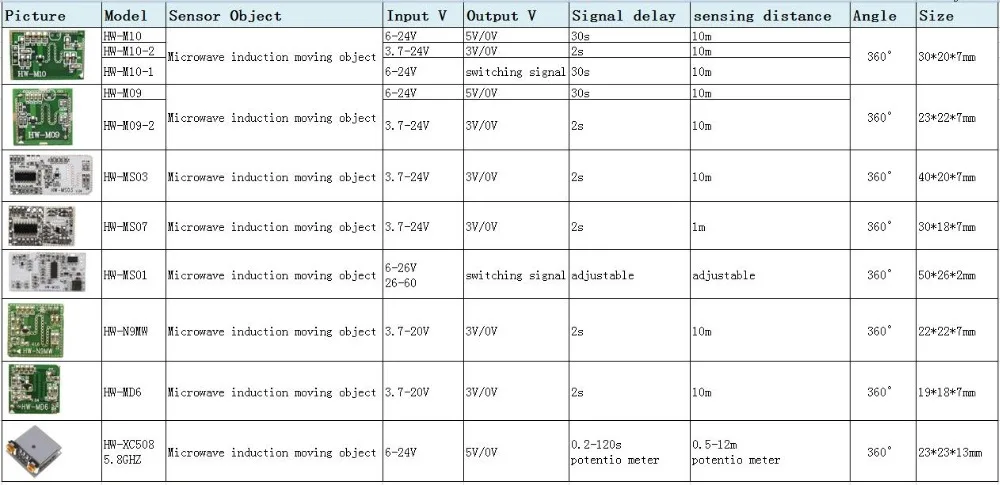

HW-M09 HW-M10 HW-MS01 HW-MS03
HW-MS07 HW-N9MW HW-MD6 HW-XC508
Разница между инфракрасной индукцией и микроволновой индукцией: A: Инфракрасная индукция B: индукция микроволновой печи
Индуктивный объект:
Перемещающееся лицо или теплое животное
B движущийся объект
Способ установки:
Инфракрасная линза A должна быть открытой и не может быть заблокирована каким-либо предметом. Необходимо установить на стационарный объект.
B устанавливается внутри продукта и может проникать во внешний корпус, за исключением металла. Необходимо установить на стационарный объект.
Температура окружающей среды:
Когда температура окружающей среды и температура продукта достигают 36 °C или выше, расстояние срабатывания будет уменьшено примерно на 30%. Рабочая температура-20-+ 70 °C
B температура окружающей среды и температура продукта не влияют. Рабочая температура-20-+ 70 °C
Направление индукции:
Боковая чувствительность датчика лучше. Движение положительно или назад к сенсору, чувствительность немного хуже.
Направление движения B не влияет на чувствительность.
Факторы сушки:
Конвекция горячего и холодного воздуха, ветер. Колебания мощности, электромагнитные высокочастотные сигналы.
B. В области обнаружения несколько модулей (кроме XC508) имеют колебания мощности и электромагнитные высокочастотные сигналы.
Рабочая Потребляемая мощность:
A меньше 50 мкА, имеющаяся батарея.
B менее 3 мА и требует источника питания.
Среда установки:
Избегайте установки возле оконных проемов, портов кондиционирования воздуха, вентиляционных отверстий и источников тепла. Попытайтесь избежать дождя и прямых солнечных лучей.
B Избегайте установки в высокочастотных, электромагнитных, вибрирующих предметах, пустых местах, расстояние будет ослаблено.
