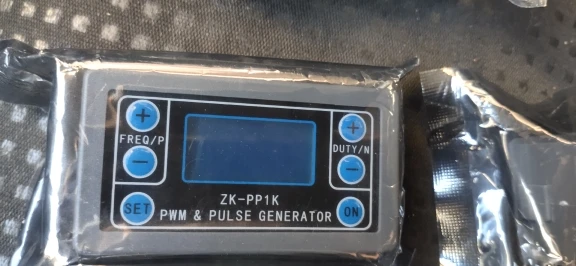

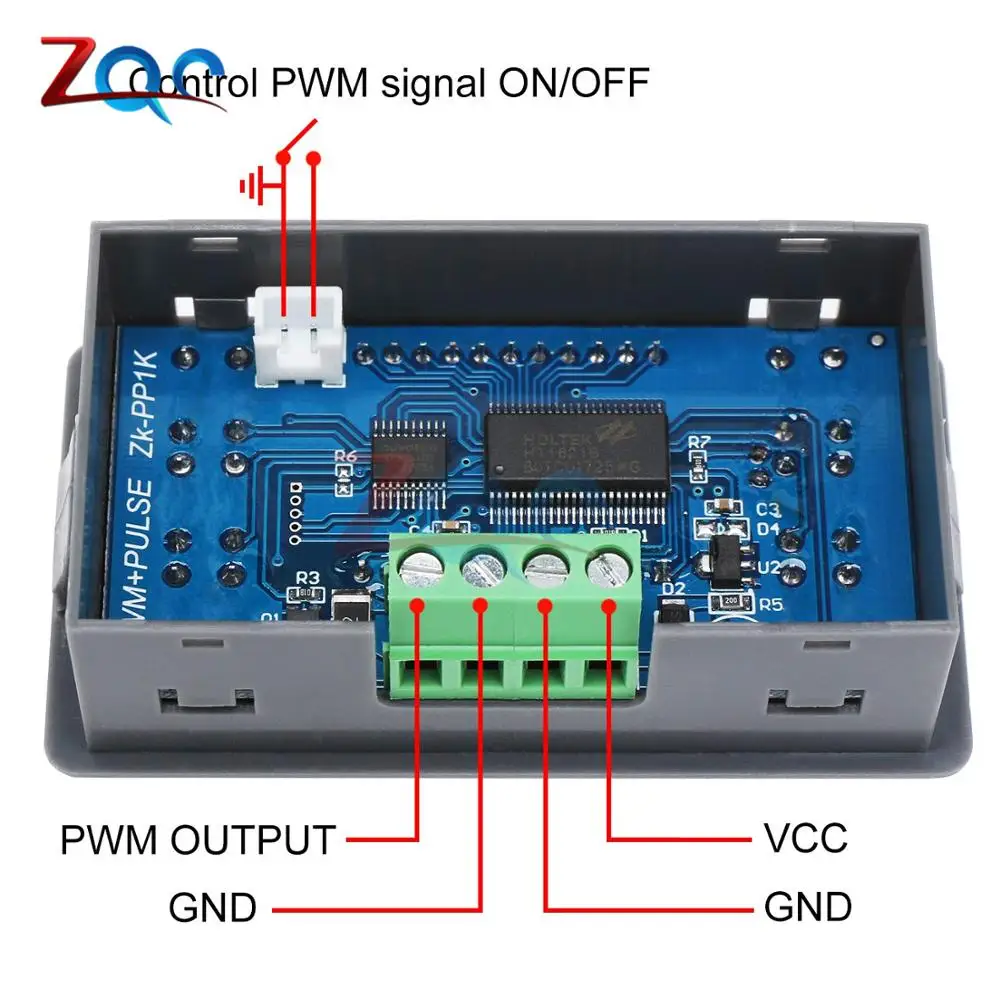

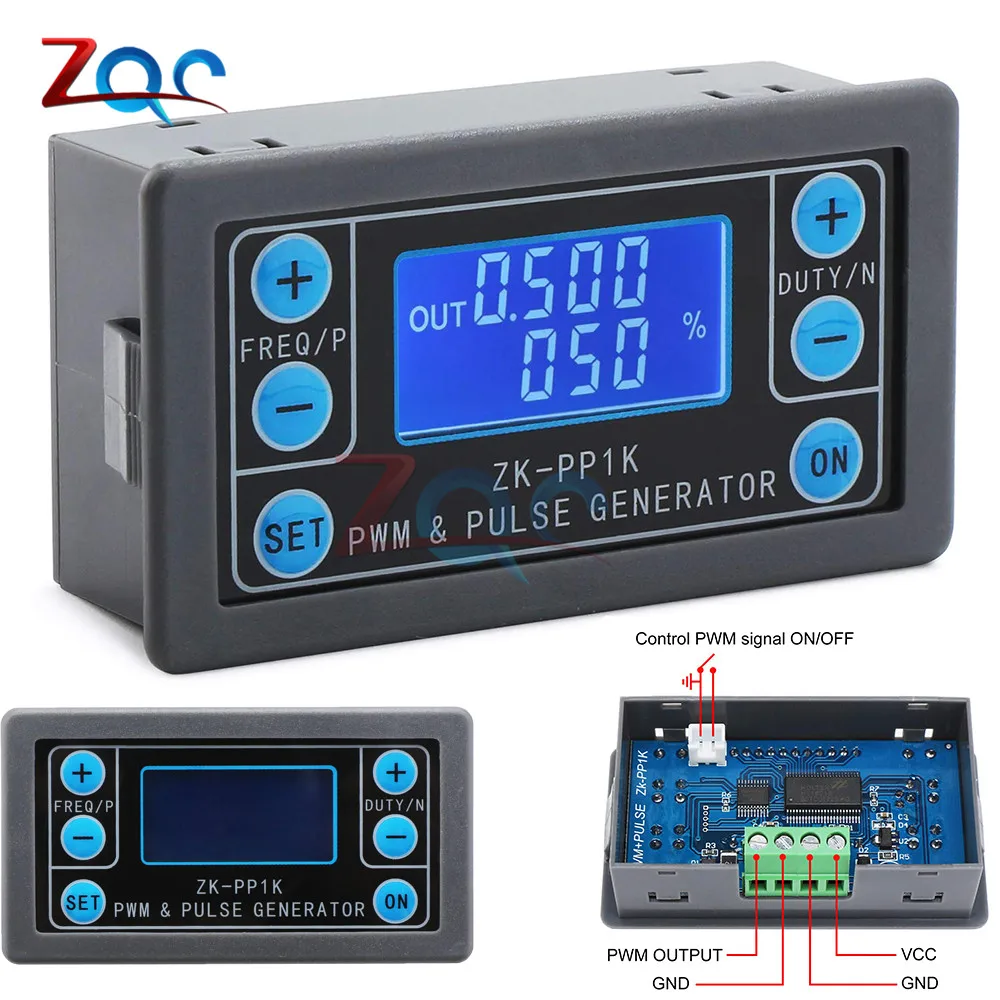

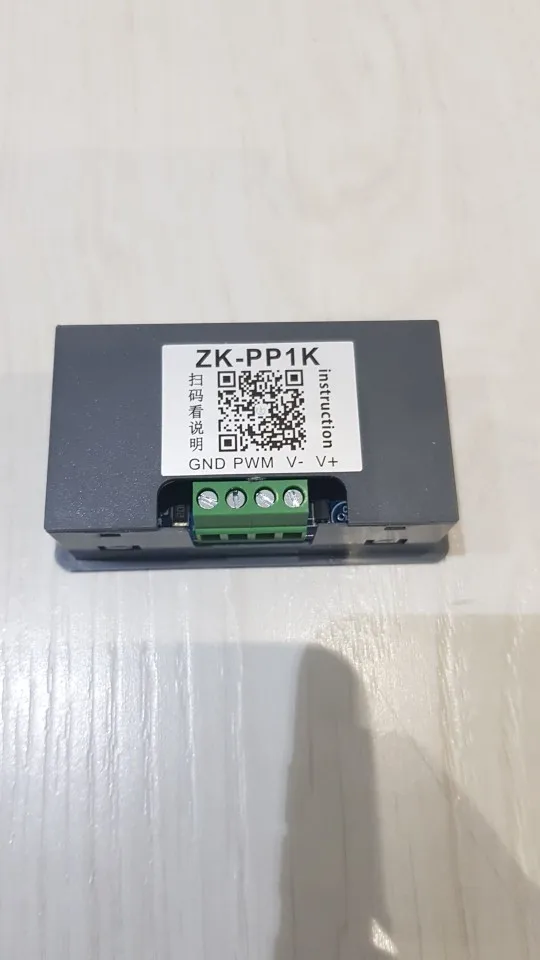

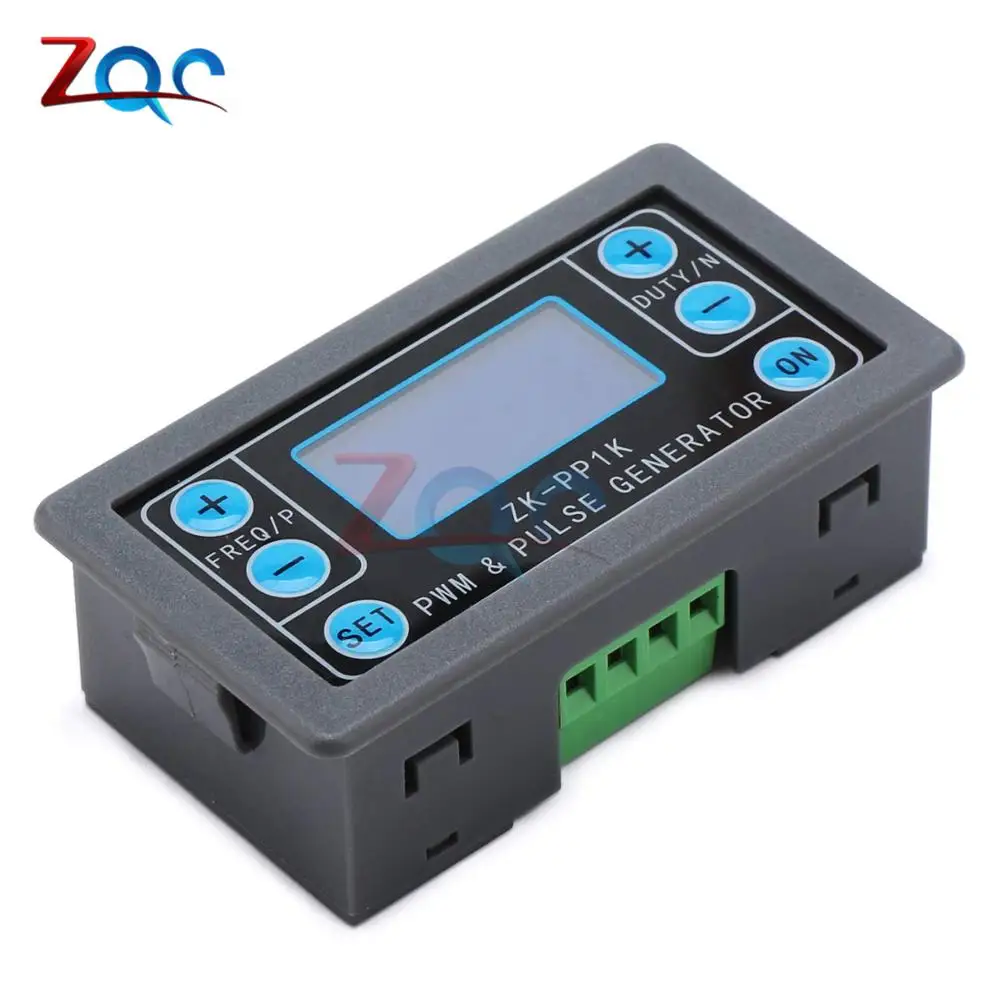

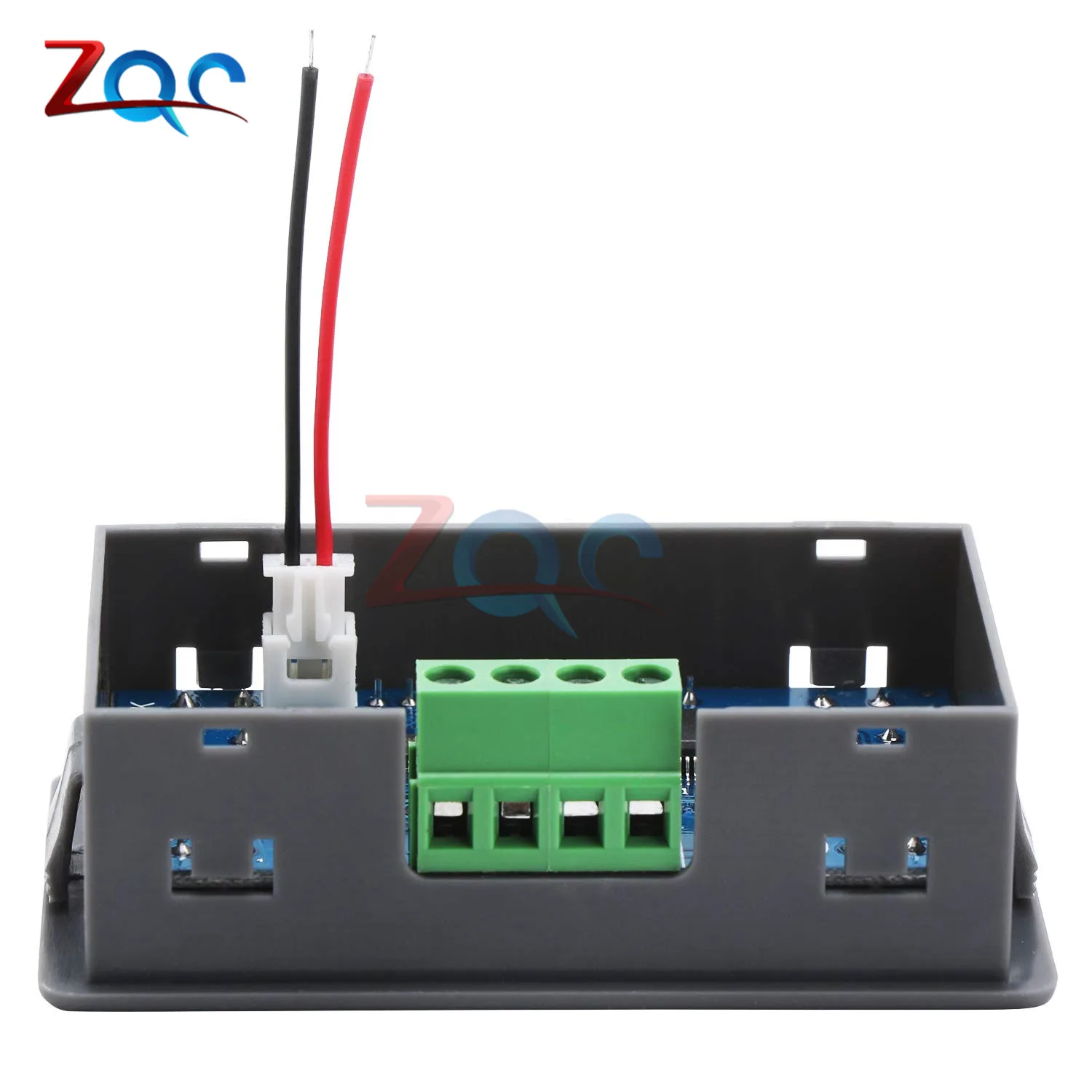

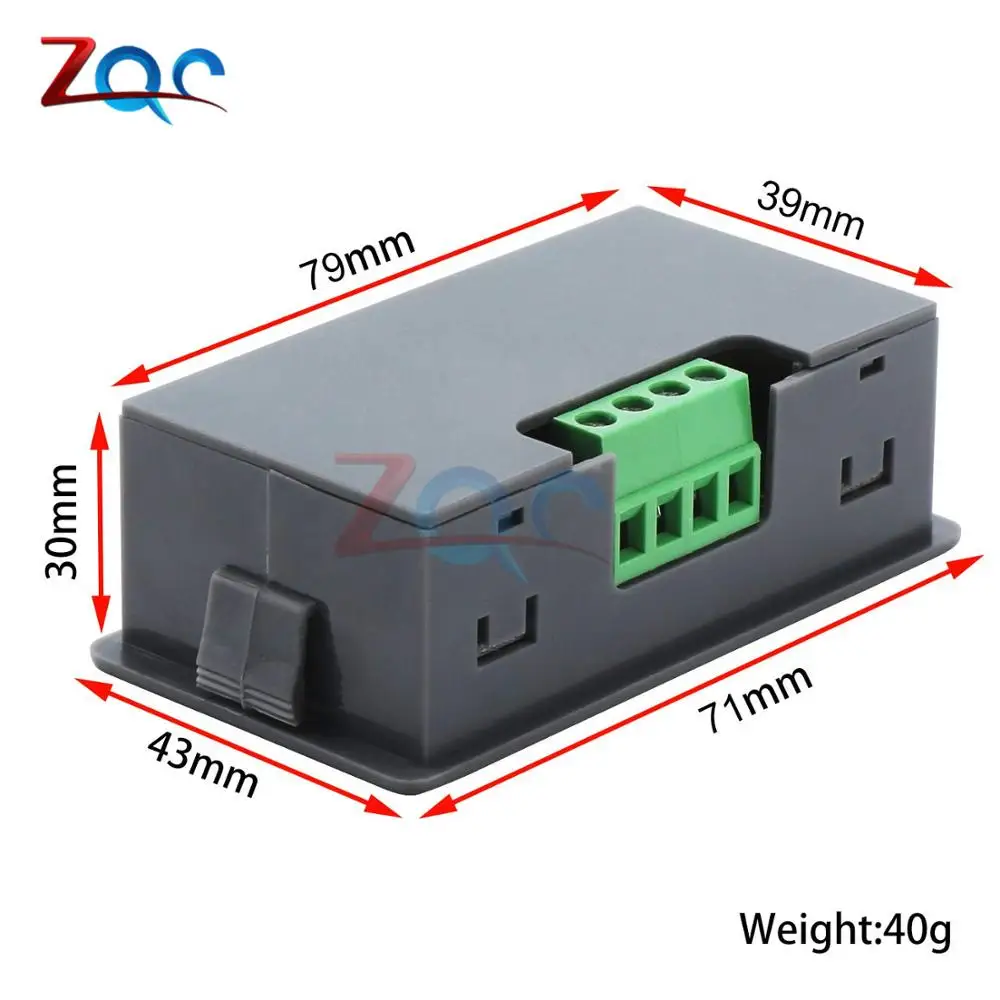

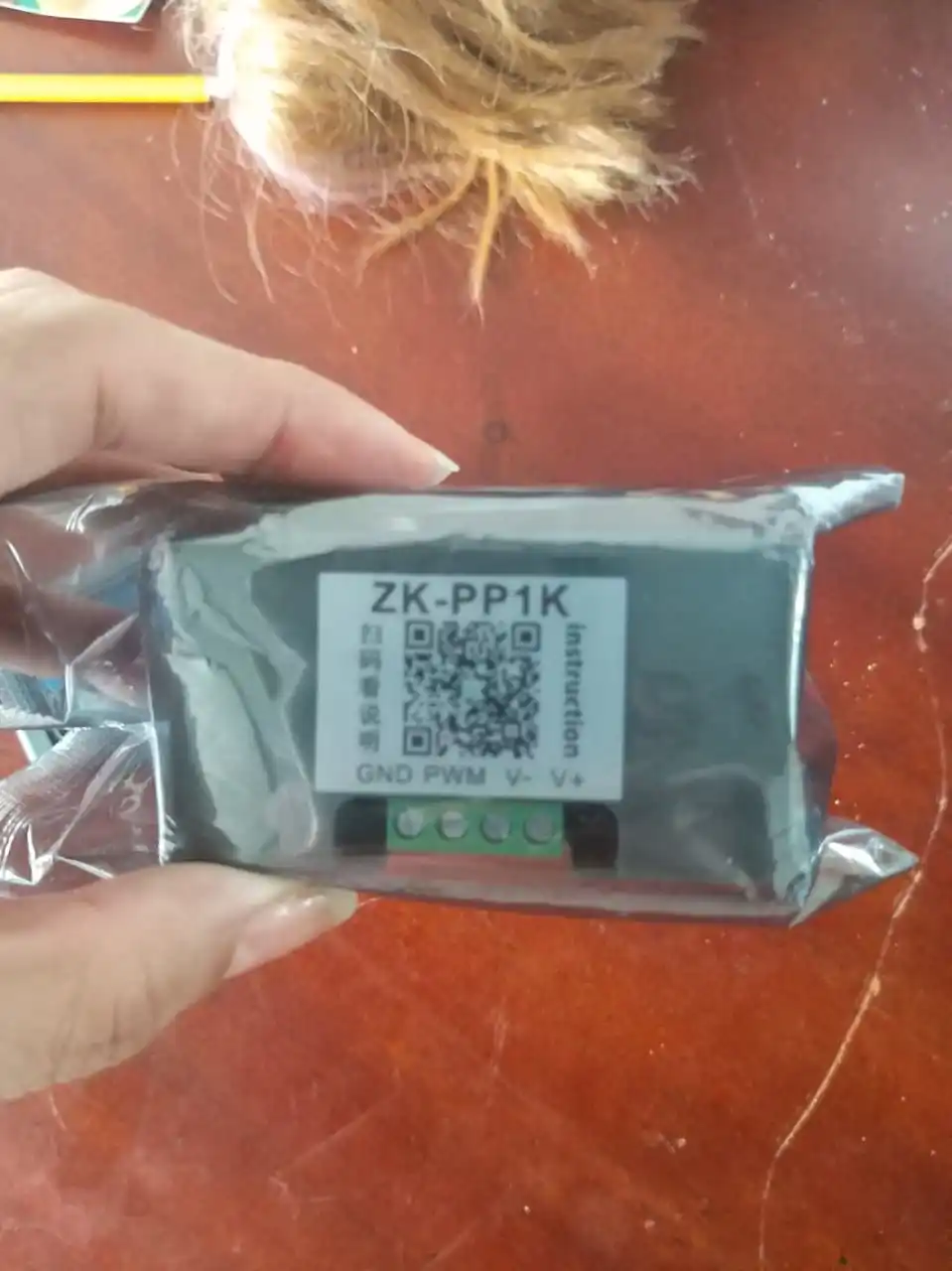

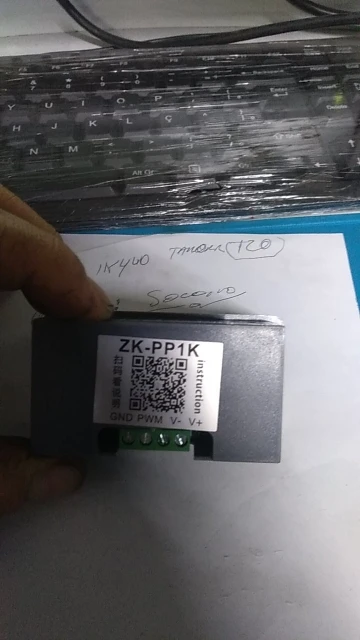

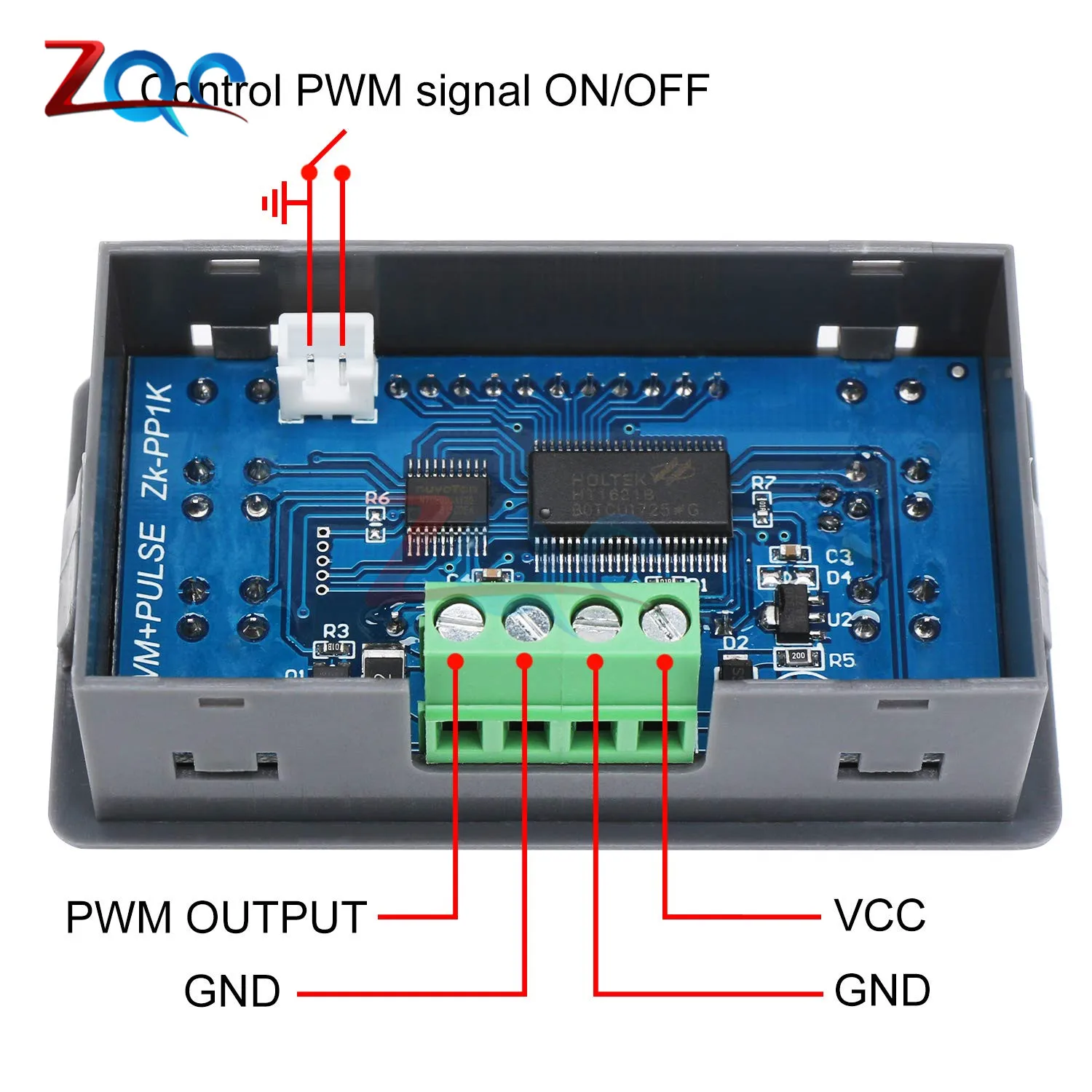

Описание: PWM генератор сигналов, прямоугольная волна генератор сигналов Используется для генерации прямоугольного волнового сигнала, который поставляется к двигателю постоянного тока или драйверу шагового двигателя; Шаговый двигатель, серводвигатель, Электрический захват, рука робота Комбинируйте драйвер для реализации затемнения, регулирования скорости, управления электромагнитным клапаном и т. д. однако невозможно напрямую управлять такими нагрузками, как электрические фонари, двигатели и СОЛЕНОИДНЫЕ клапаны Характеристика: Можно выбрать два режима: PWM mode-частота (непрерывный), рабочий цикл. Обратите внимание, что количество импульсов не может быть установлено в этом режиме, и пульс всегда излучается; Импульсный режим-время ширины положительного импульса, время ширины отрицательного импульса, время задержки запуска и Регулируемое количество импульсов. С кнопкой start-stop, внешний переключатель также может использоваться для управления выходным сигналом ВКЛ/ВЫКЛ. Широкий диапазон входного напряжения 3,3-30V, с анти-Защита от неправильной полярности, 5,08 мм терминал проводки Параметр: Рабочее напряжение: 3,3 ~ 30V, с анти-Защита от неправильной полярности Частотный диапазон: 1 Гц ~ 150 кГц, точность около 1% Диапазон рабочего цикла: 0-100%, 1% шаг Количество импульсов: 1-9999 или бесконечное (дисплей «----» означает бесконечность) Время задержки на выходе: 0,000 s-9999s, минимум может быть установлен 1 мс Положительная и отрицательная ширина импульса Длина: 0,000 s-9999s, минимум может быть установлен 1 мс Емкость сигнала: менее 30 мА Амплитуда выходного сигнала: амплитуда равна напряжению питания Размер изделия: 79 мм * 43 мм * 30 мм Описание модуля: Инструкция по эксплуатации кнопок

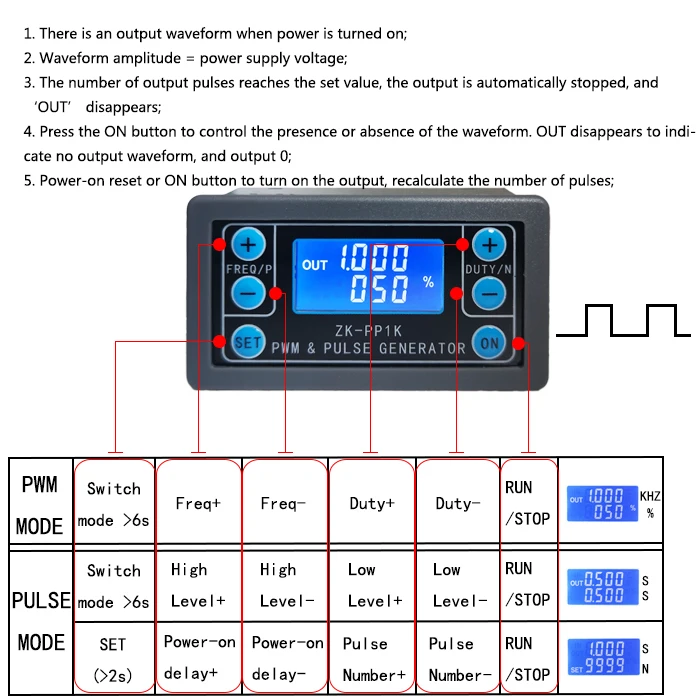

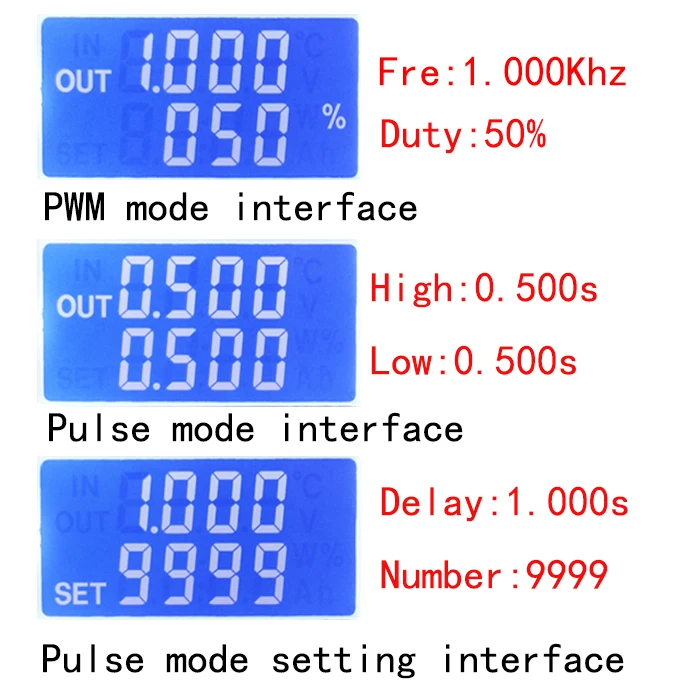

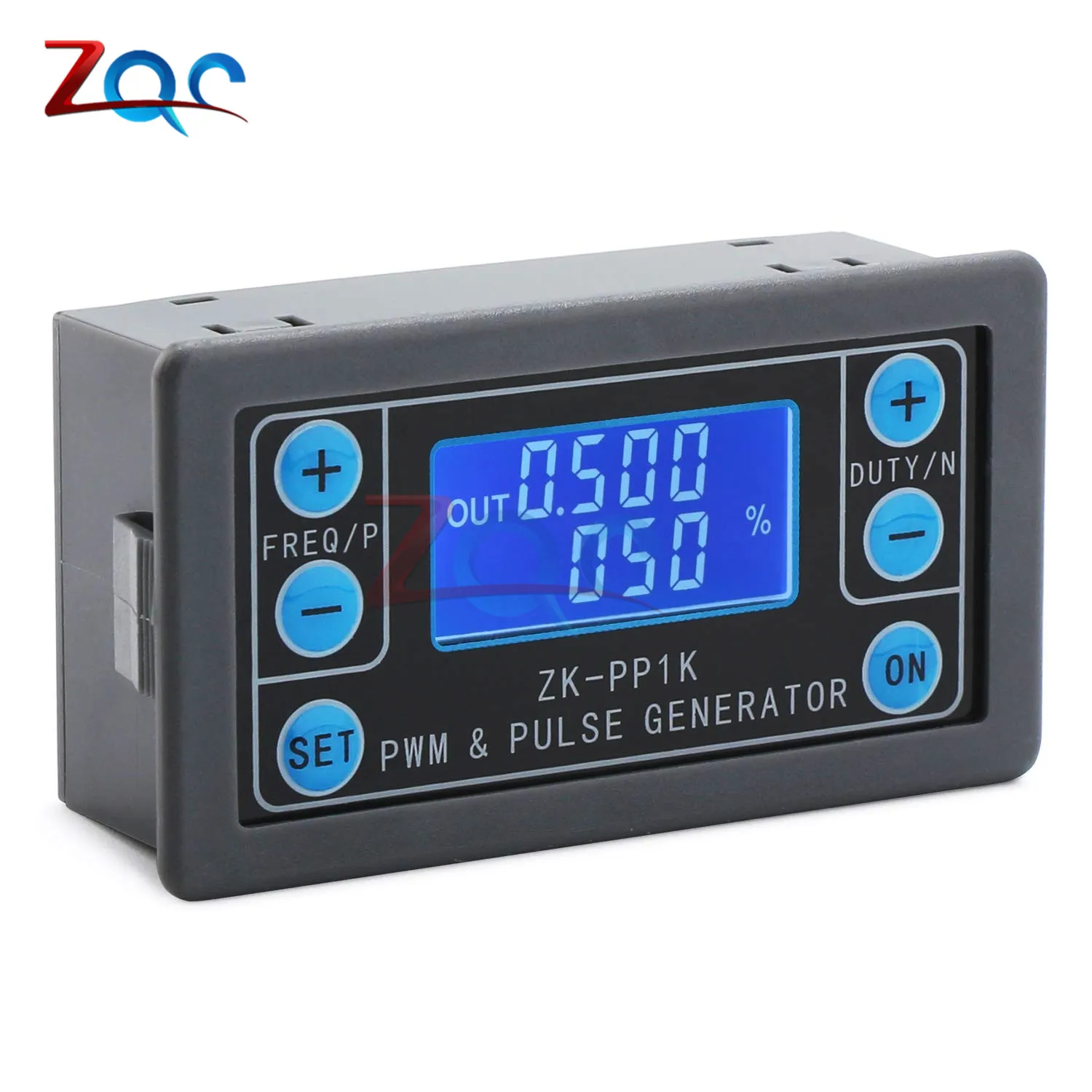

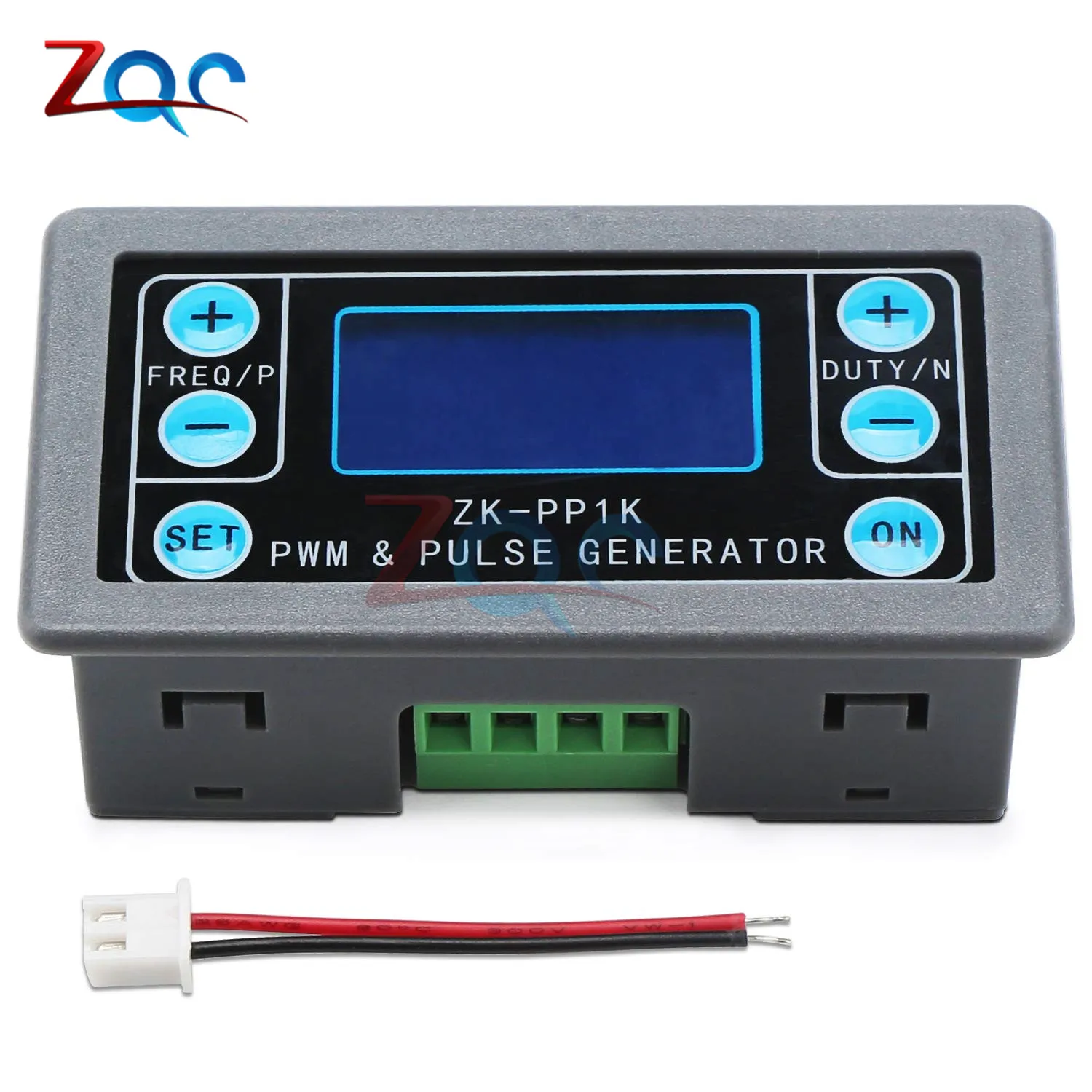

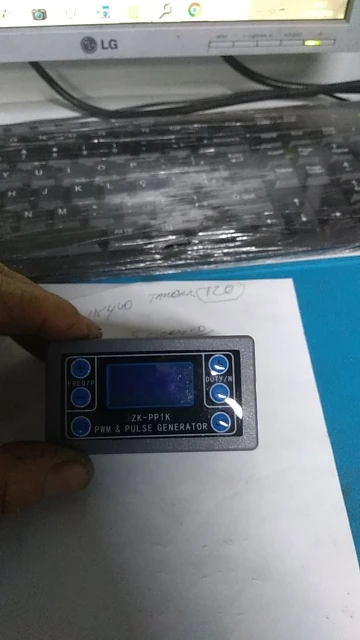

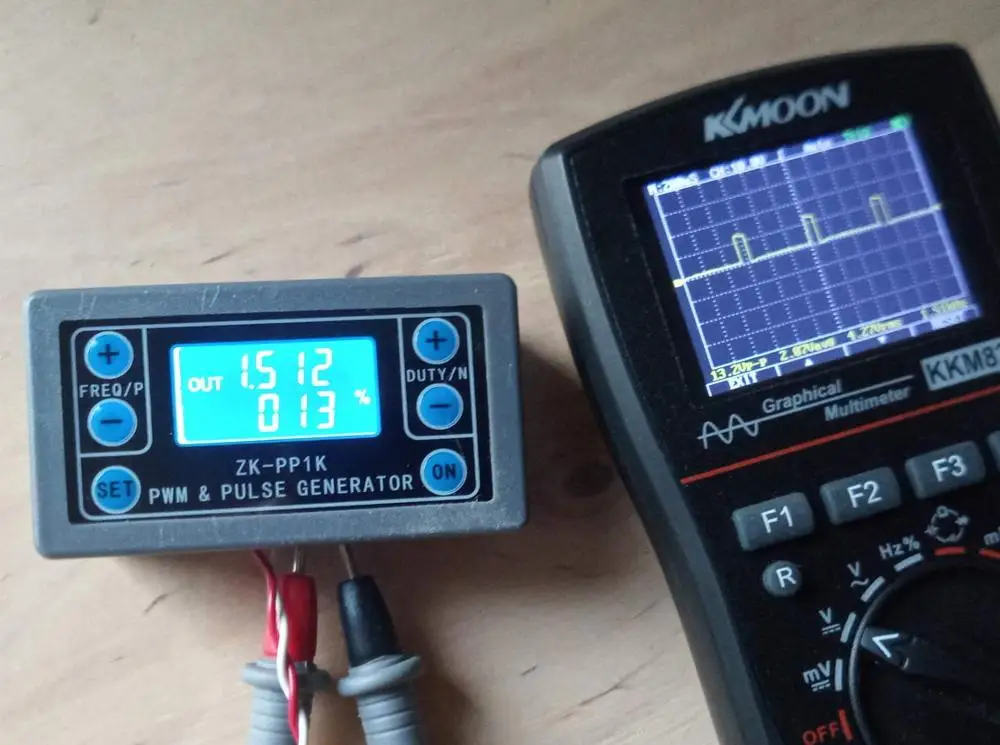

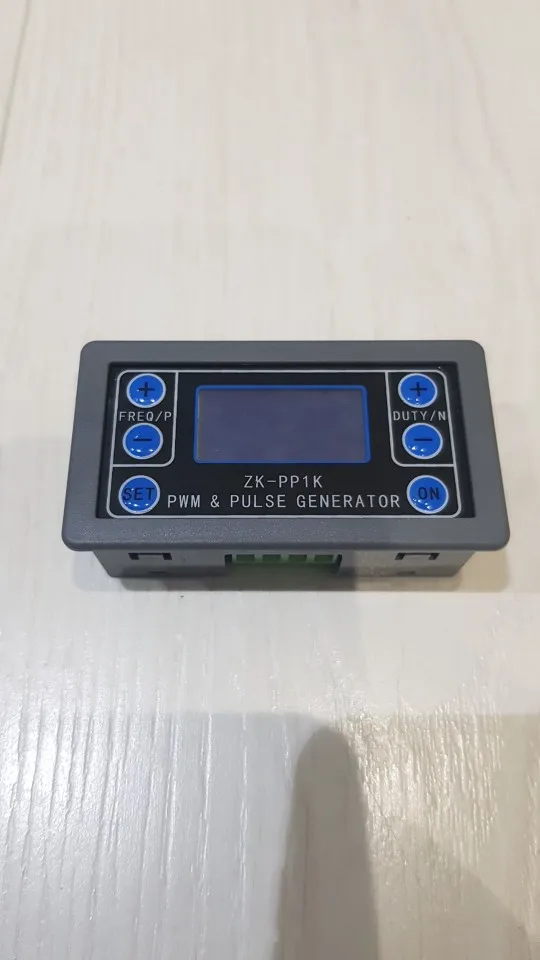

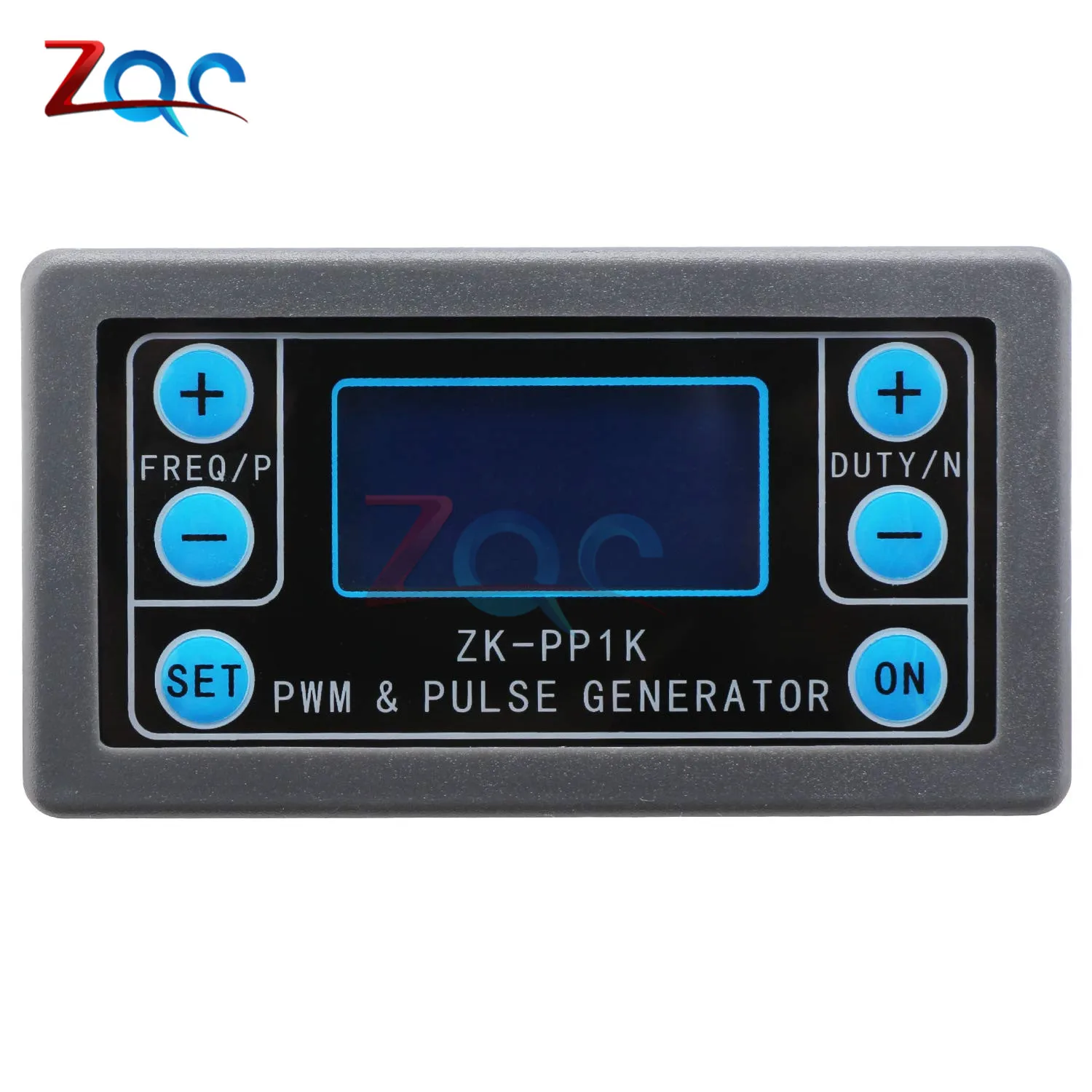

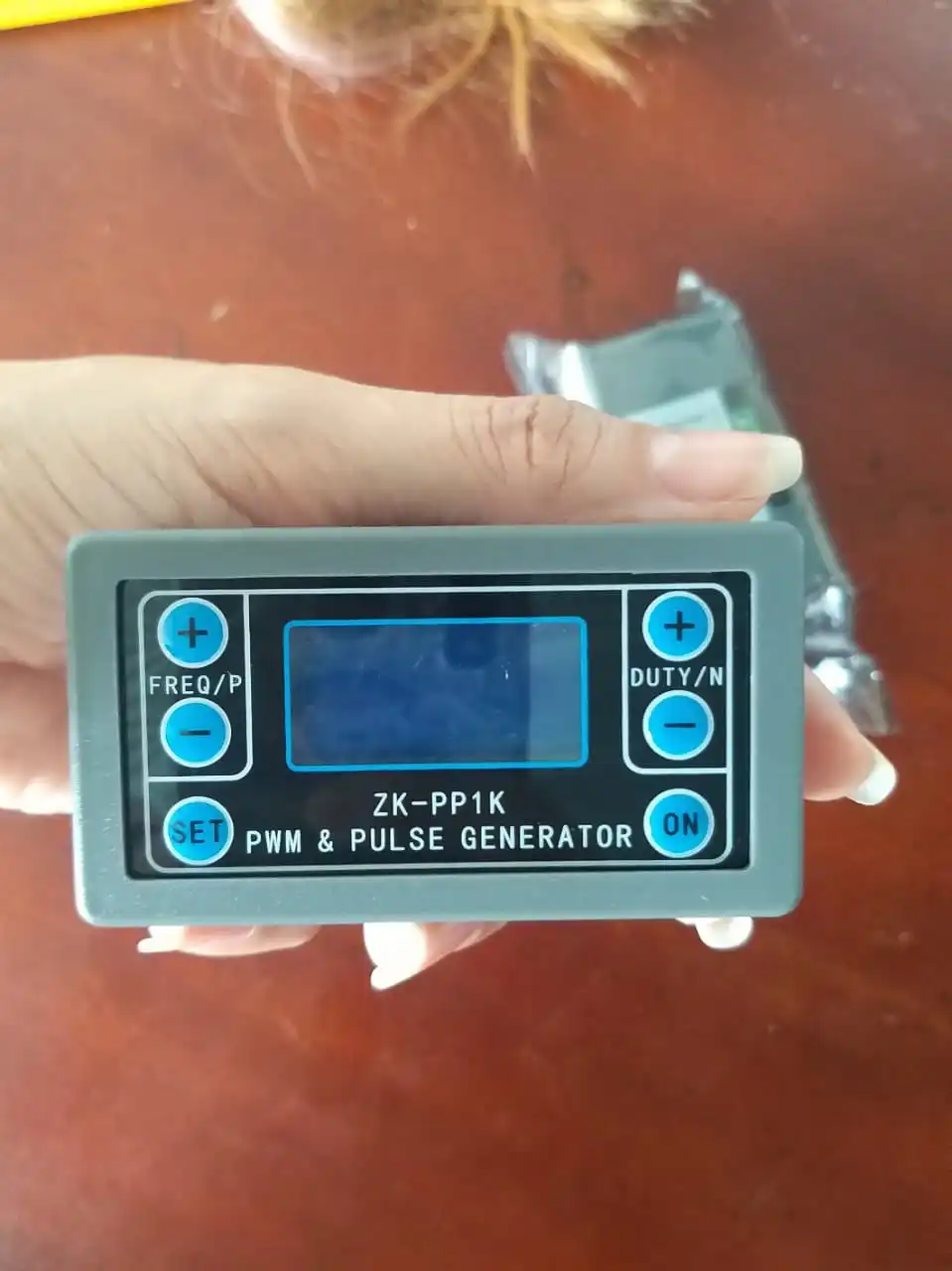

Режим PWM (дисплей имеет "%" для режима PWM): Заводским режимом по умолчанию является режим PWM, FREQ + и FREQ-key set, DUTY + и DUTY-button set duty cycle; Короткое нажатие на кнопку управления выходом сигнала или остановкой, стоп-выход 0, экран отображает отметку «OUT», так как есть выход, в противном случае он останавливает выход; Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%. Если вы хотите переключиться в импульсный режим, нажмите кнопку SET (более 6 секунд), не отпустите, вы увидите изменение экрана, «%» исчезает, это импульсный режим. Импульсный режим (нет «%» на правой стороне дисплея-импульсный режим): Линия над ЖК-экраном отображает положительную ширину импульса. Кнопки P + и P задают параметр. Линия ниже ЖК-экрана отображает время отрицательной ширины импульса. Кнопки N + и N задают параметр. Нажмите кнопку ON для управления выходом сигнала или остановки. Когда выход остановлен, выход 0. На экране отображается «выход» для выхода, в противном случае он прекращает выход; Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд и отрицательную ширину импульса составляет 0,5 секунд. Импульсный номер и задержка настройки времени-в импульсном режиме, нажмите и удерживайте кнопку набора в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, экран отображает набор, он будет выключен и очищен после входа. P + и P-кнопки устанавливают время задержки, N + и N-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, количество импульсов бесконечное (дисплей ----); Затем нажмите кнопку SET 2 в секундах, она автоматически вернется к интерфейсу pulse, нажмите кнопку ON, После задержки настройки времени, начните выдавать определенное количество импульсов. Если количество импульсов отправлено, он автоматически выводит 0. Если период не отправлен, нажатие кнопки ON выключится. Выходной Пульс отключается и очищается, и заданное количество импульсов выдается каждый раз, когда он запускается. После отправки количества импульсов дисплей автоматически исчезает. Применение: ШИМ-Выход 20 кГц, 60% Рабочий цикл: Выберите режим ШИМ, частота выставлена 20,00 и скважность установлен на 060%. Выход включен в течение 0,6 секунд и выключается для 0,2 секунд. Бесконечная петля: Выберите режим импульса, ширина положительного импульса настроена на 0,600, ширина отрицательного импульса настроена на 0,200, время задержки установлено на 0,000, И количество импульсов установлено --- -. Мощность или нажать на кнопку пуска, задержка в течение 5-ти секунд, то на выходе включен в течение 0,6 секунд, 0,2 секунд, бесконечный цикл: Выберите импульсном режиме положительная ширина импульса составляет 0,600, отрицательная ширина импульса-0,200, Задержка времени устанавливается на 5,000, а количество импульсов-на ----. Включите питание или нажмите кнопку Пуск, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс Пульс 100: Выберите импульсный режим, ширина положительного импульса настроена на 0,010, отрицательная ширина импульса настроена на 0,010, задержка времени установлена на 5,000, а количество импульсов установлено на 0100. Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите режим импульса, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки устанавливается до 10,00 секунд, и число импульсов бесконечно. (----). Другие приложения могут изучить или проконсультироваться со службой поддержки клиентов Все параметры настройки не теряются, когда они выключены. Посылка включает в себя: 1 * LCD Цифровой PWM генератор сигналов импульсная Частота Рабочий цикл регулируемый прямоугольная волна прямоугольный генератор сигналов
