Описание:

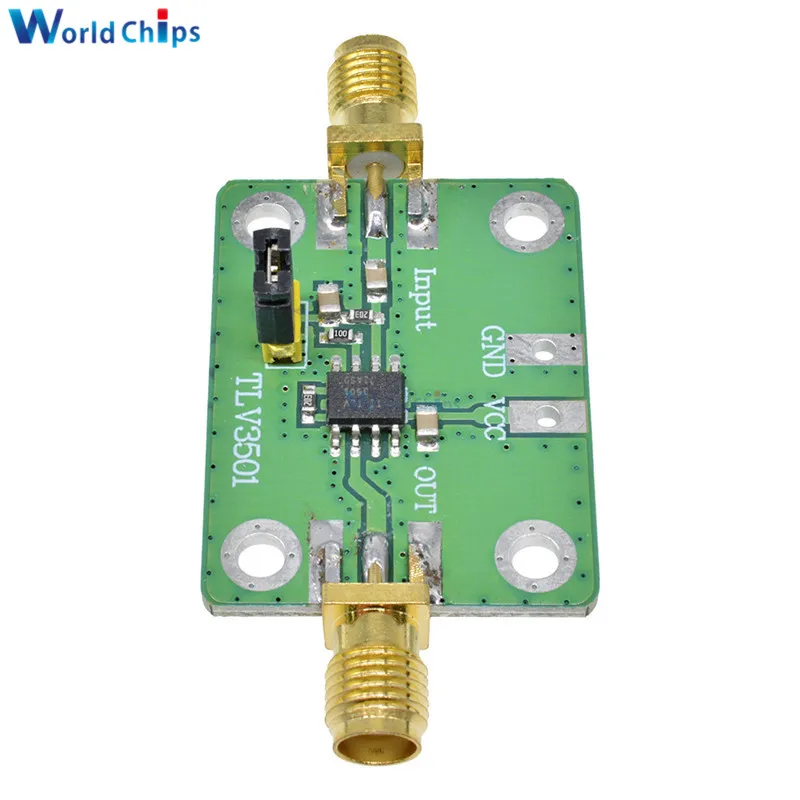

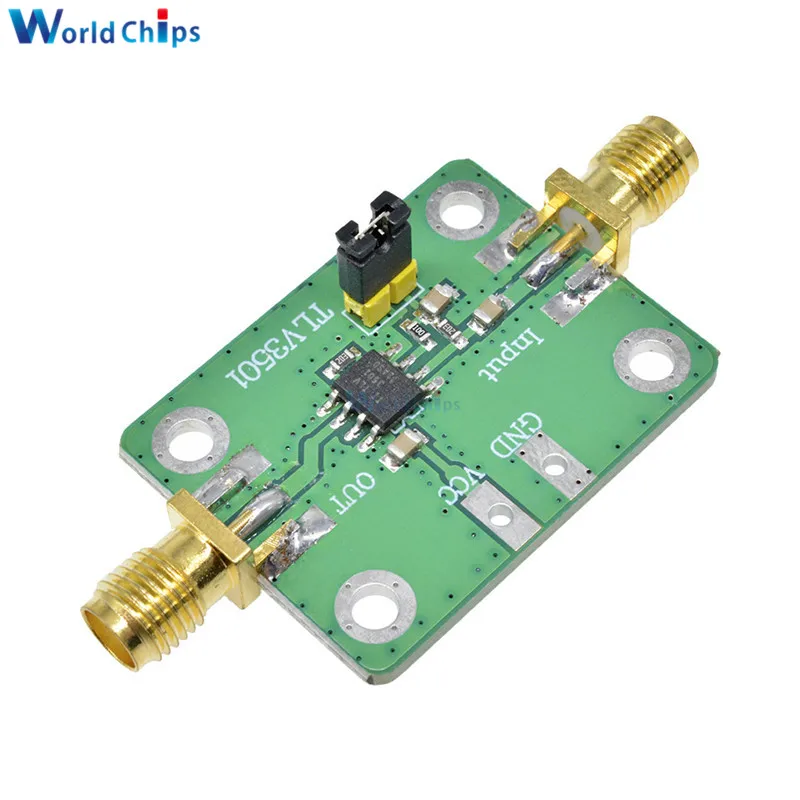

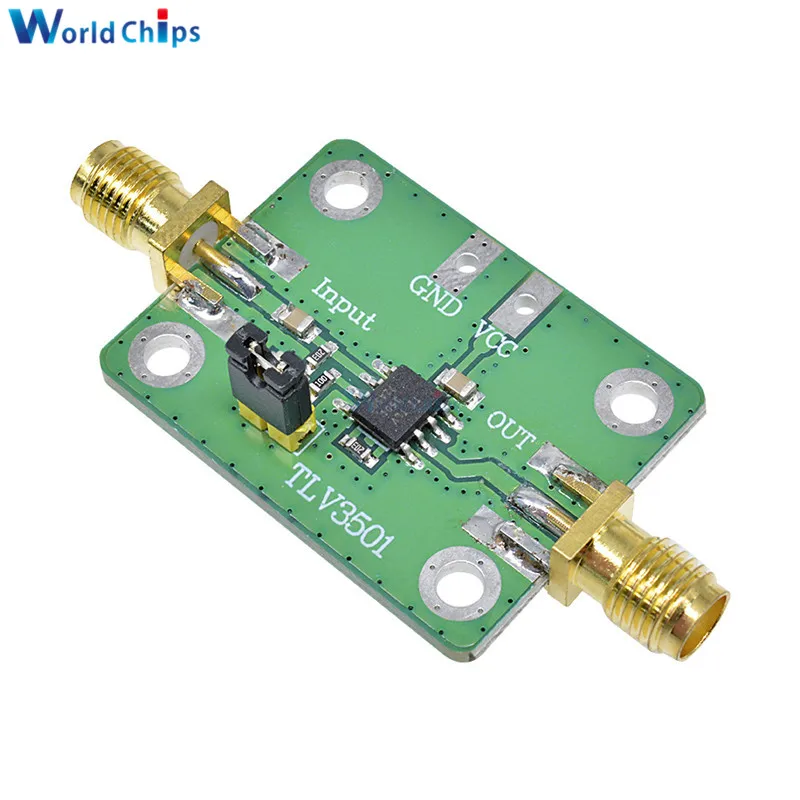

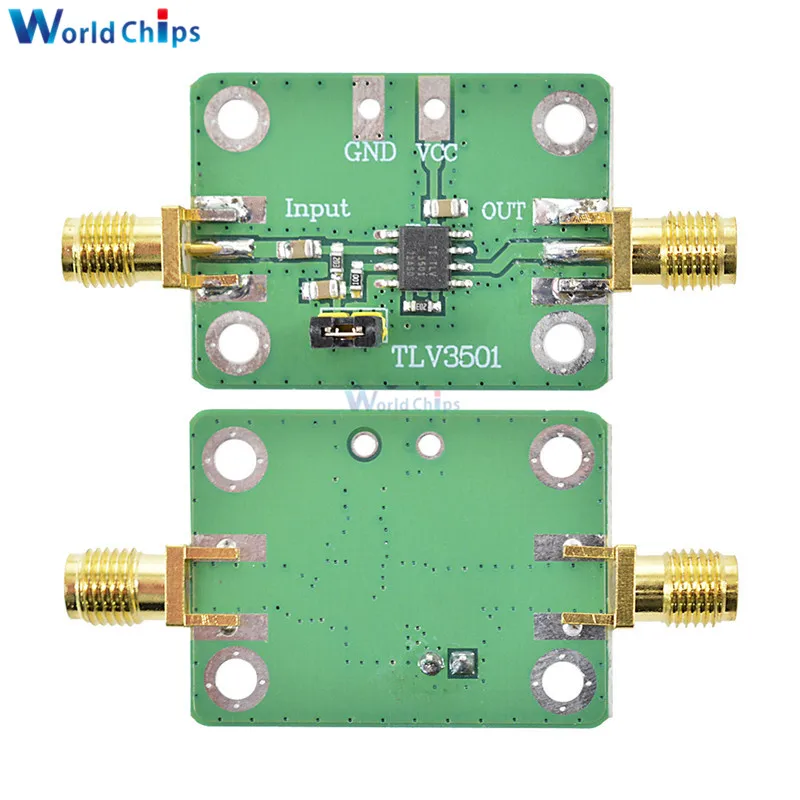

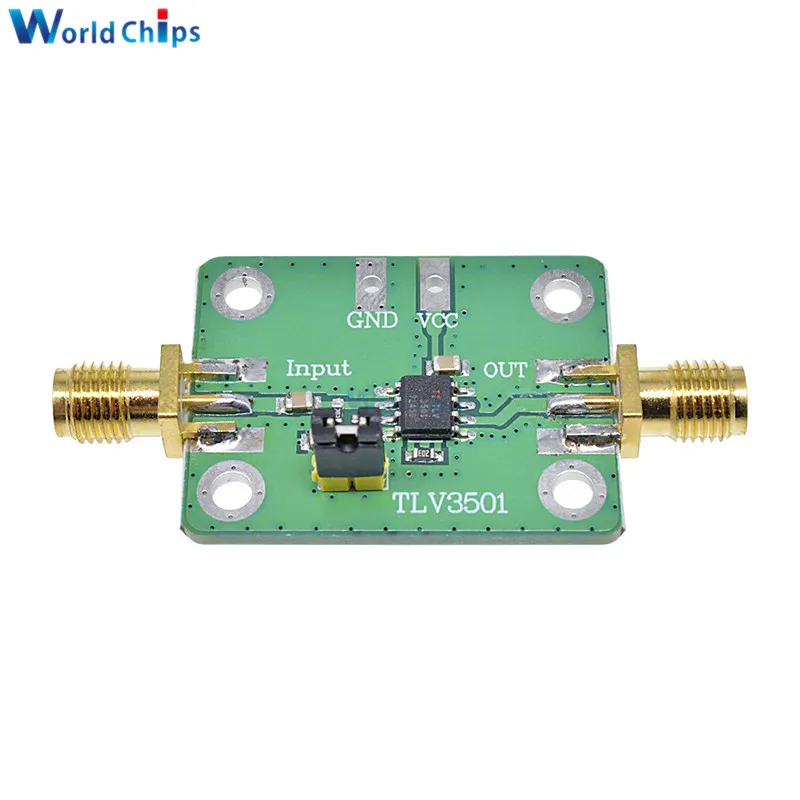

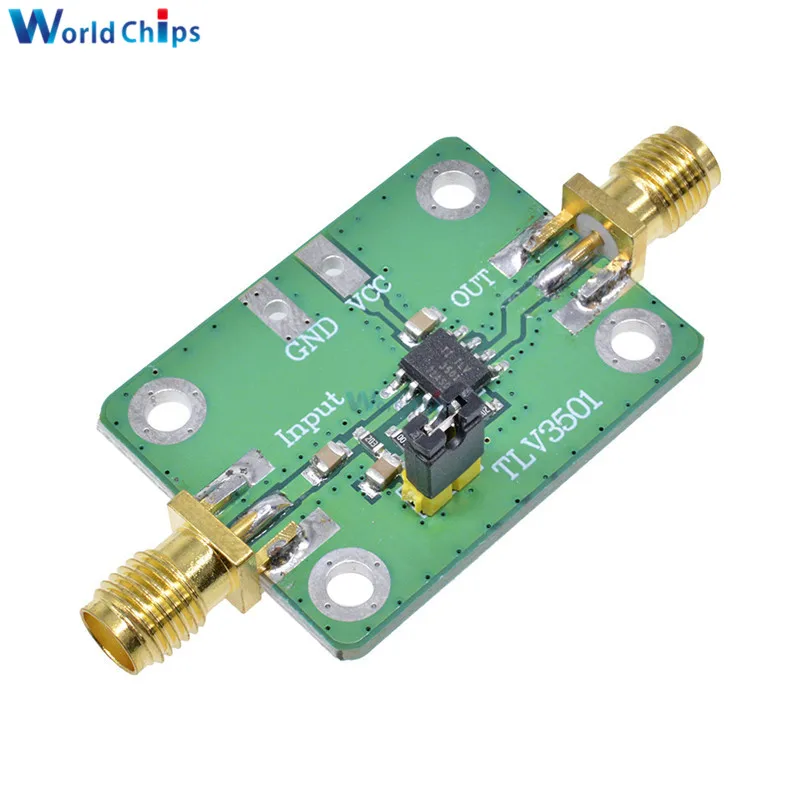

TLV3501-одноканальный высокоскоростной двухтактный выходной компаратор, задержка 2,7 НС, напряжение питания: от + 5,5 В до + в, превышает диапазон общего режима поворотного входа, что идеально подходит для низковольтных приложений. Выход Rail-to-rail может напрямую управлять логикой CMOS или TTL. Этот модуль может использоваться для широкого диапазона периода формирования сигнала напряжения, в том числе для измерения частоты, разницы фаз во времени и других модулей фронтального кондиционирования, может использоваться в качестве национального конкурса электронного дизайна для студентов в 2015 году.
Особенности:
TLV3501-одноканальный высокоскоростной двухтактный выходной компаратор, задержка 2,7 НС, напряжение питания: от + 5,5 В до + в.
Этот модуль может использоваться для широкого диапазона периодов формирования сигнала напряжения, таких как измерения частоты, разницы фаз во времени и других фронтальных модулей кондиционирования.
Выход Rail-to-rail может напрямую управлять логикой CMOS или TTL.
Без настройки порога, Синусоидальная, квадратная и треугольная волны могут быть преобразованы в квадратную волну, которую можно легко использовать без отладки.
В то же время, он имеет большую расширяемость, просто замените небольшое количество оригинала.
Характеристики:
Напряжение источника питания: 2,7-5 в постоянного тока
Входное напряжение: 8-1000мв (эффективное значение)
Выходной уровень: от рельса к рельсу, может напрямую управлять уровнем TTL/CMOS
Входная частота: 1 Гц-120 МГц, мин. 1 Гц
Форма интерфейса: гнездовая головка SMA (отверстие для внешнего винта)
Входное сопротивление: 20 кОм
Размер: 5 х2, 5 см/1,96x0,98 дюйма
Вес: 8 г
Использование продукта:
1. Синусоида в квадратную волну
2. Компаратор нулевого перехода
3. Универсальный компаратор
Посылка
1 x модуль формирования переднего измерителя частоты
