Линейный датчик QRE1113, постоянный ток 3,3 В, 5 В, ИК-светодиод, инфракрасный светоотражающий модуль датчика, конденсатор, плата выключателя разряда с штифтом

DC 3,3 V 5V QRE1113 Линейный Датчик ИК светодиодный инфракрасный отражающий датчик модуль конденсатор разряд цепи Breakout доска с контактом

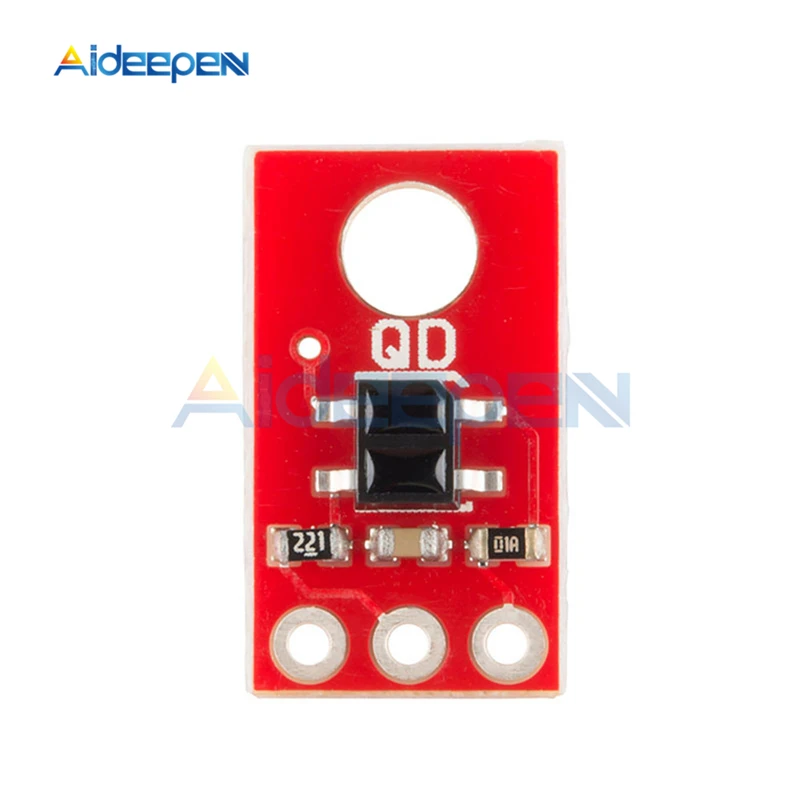

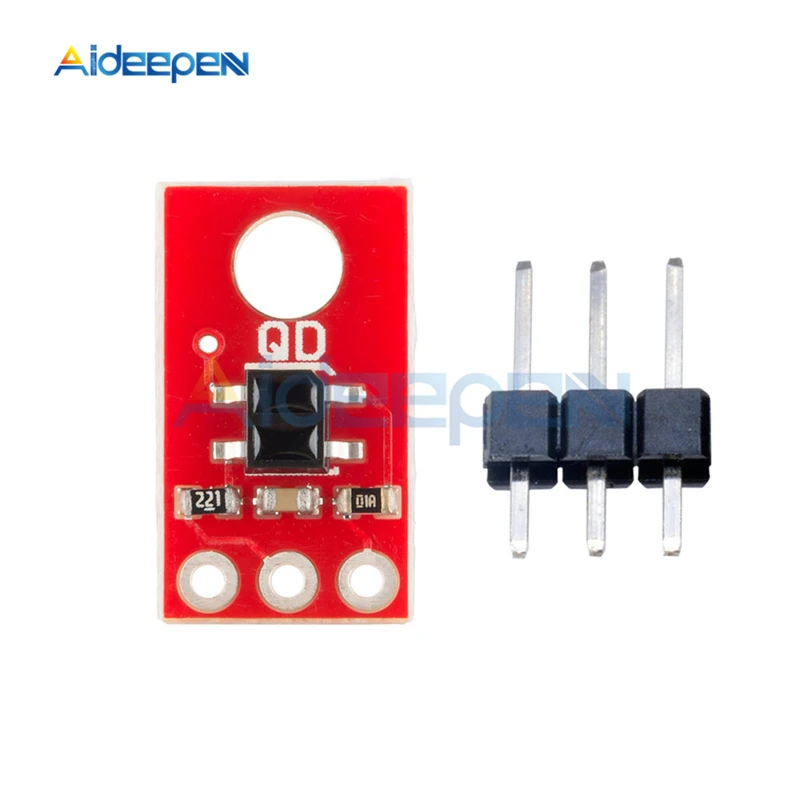

Эта версия разделительной платы QRE1113 оснащена цифровым выходом, с помощью цепи Разряда Конденсатора для измерения количества отражения. Крошечная системная плата идеально подходит для линии зондирования в тех случаях, когда только цифровые I/O имеющийся, и может использоваться как в 3,3 V 5V систем. ИК-датчик отражения платы QRE1113 состоит из двух частей-светодиодный ИК-излучатель и ИК-чувствительный фототранзистор. Когда вы применяете питание к VCC и GND прикрепляет светодиодный ИК внутри датчик будет освещаться. 100Ω резистор встроен и помещен в серии с светодиодный для ограничения тока. Выход Фототранзистора связан с конденсатором 10nF. Чем быстрее конденсатор разряжается, тем больше отражается поверхность. Эти датчики широко используются в линейных следующих роботах. Белые поверхности отражают больше светильник, чем черный, поэтому, когда они направляются к белой поверхности, конденсатор будет разрядиться быстрее, чем это было бы, когда указал на черную поверхность. На входной и выходной мощности шпильки выведены в 3-pin, 0,1 "Заголовок шаг. Плата также имеет одно монтажное отверстие, если вы хотите что-то прикрутить. Рабочее напряжение 5 В постоянного тока Ток подачи 25 мА Цифровая Совместимость ввода/вывода Не требуется ADC Оптимальное расстояние срабатывания: 0,125 " (3 мм) 0,3x0,55" Посылка включает: Модуль датчика-1 шт. 1x pin
