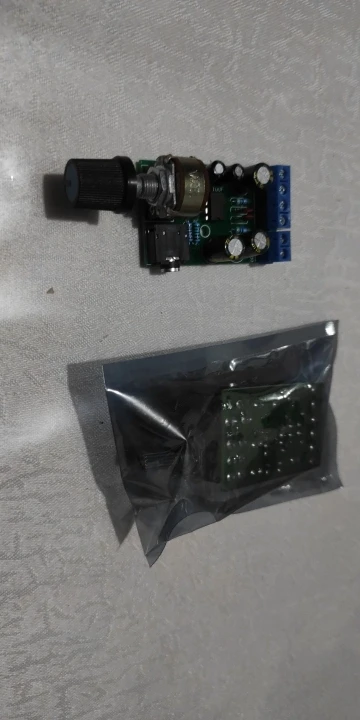

Особенности:
Напряжение питания: постоянный ток 1,8-12V
Выходная мощность: 0,1 Вт-5 Вт; 4-32 Ом
Размеры: 52x31x23 мм (Д * Ш * В)
Вход Интерфейс: 3,5 мм аудио Вход
Форма регулировки: Регулировка громкости

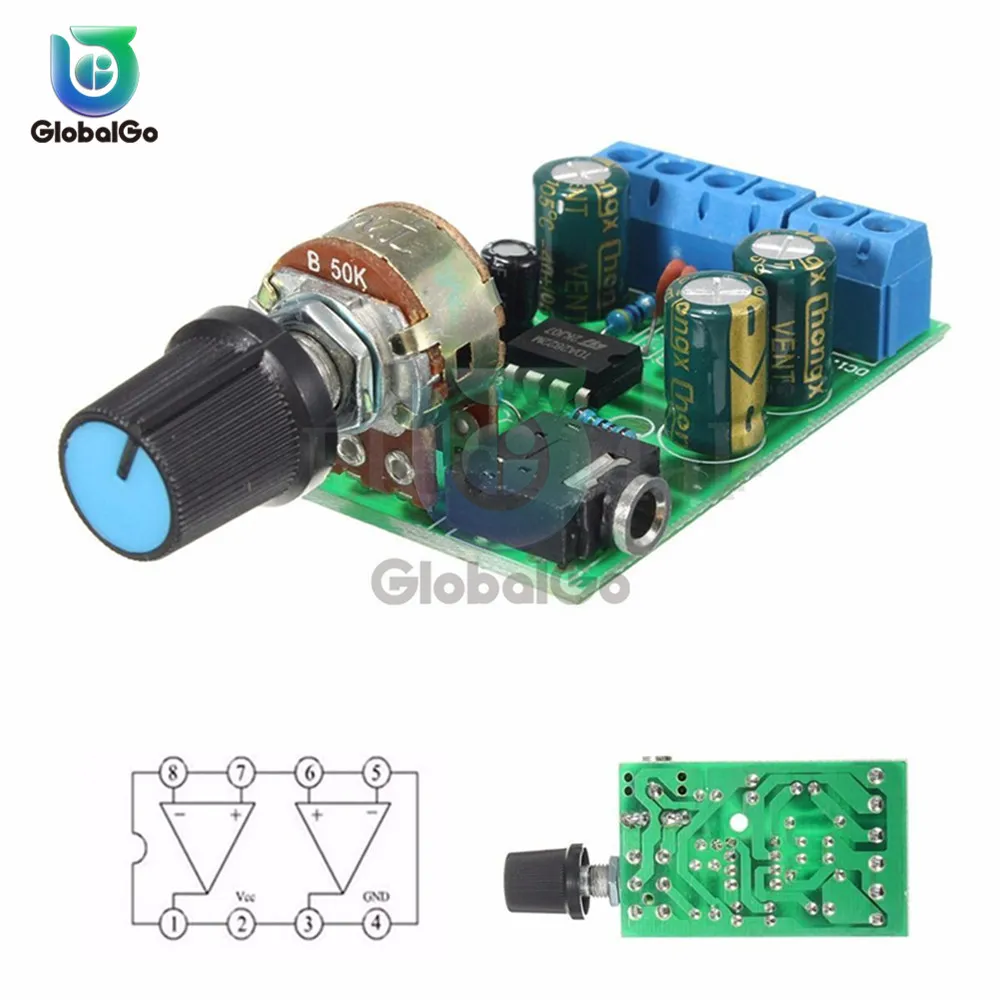

Использование TDA2822M выступает в качестве чипа усилителя, этот чип STMicroelectronics разработан двухканальный монолитный усилитель мощности IC, как правило, в карманном кассетном плеере, магнитофон и мультимедийный динамик для аудио усилителя.
Простая схема, хорошее качество звука и широкий диапазон напряжения
Особенности:
Принимает оригинальный чип усилителя мощности TDA2822M, он имеет много преимуществ, таких как небольшой статический ток, характеристики искажения кроссовера. Подходит для портативного, миниатюрного магнитофона, компьютерного аудио усилителя мощности. В эру портативных ленточных рекордеров, почти 85% TDA2822M чип усилителя.
Усилитель с потенциометром регулировки громкости, удобный для пользователя для регулировки размера громкости, в то же время представлена ручка качества крышки.
Все аудио имеют место для подключения, пользователям не нужно использовать паяльник, если небольшая отвертка может легко подключаться.

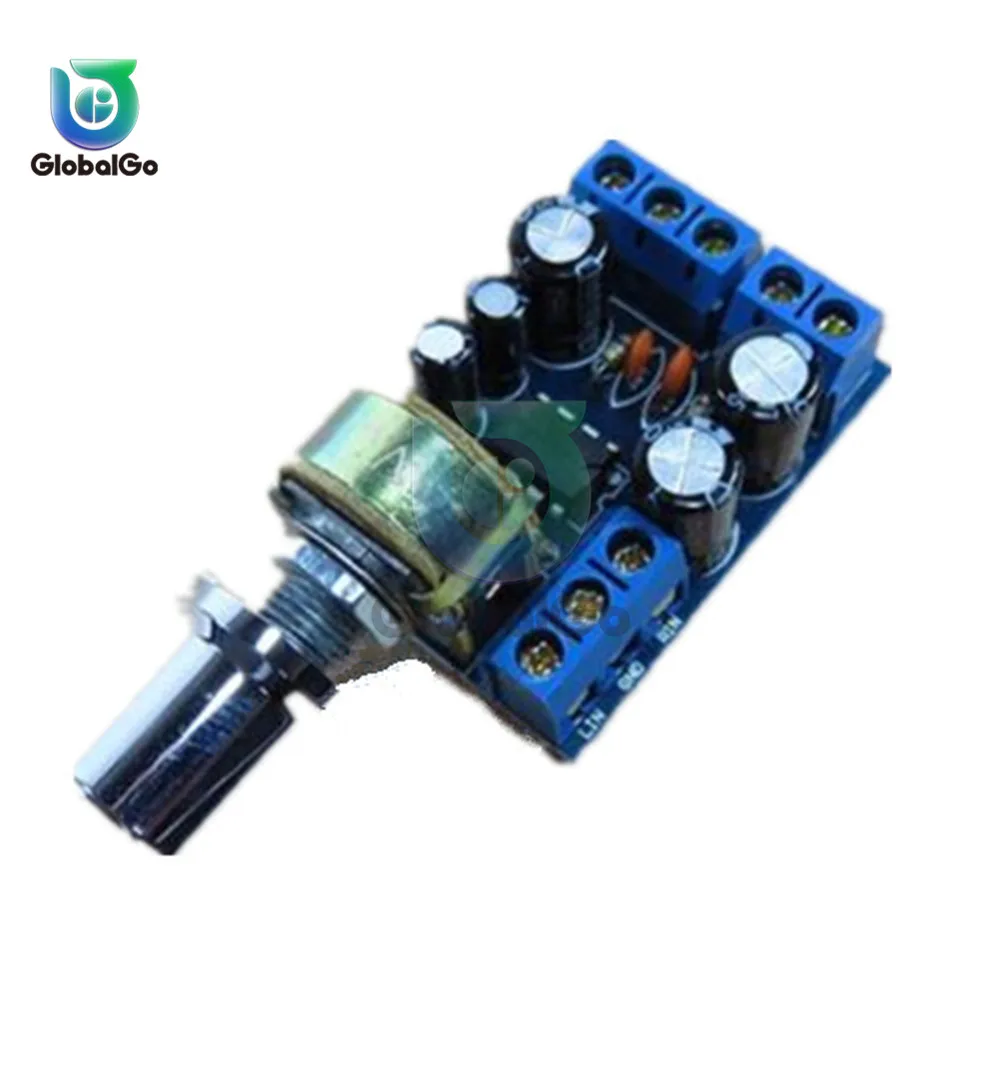

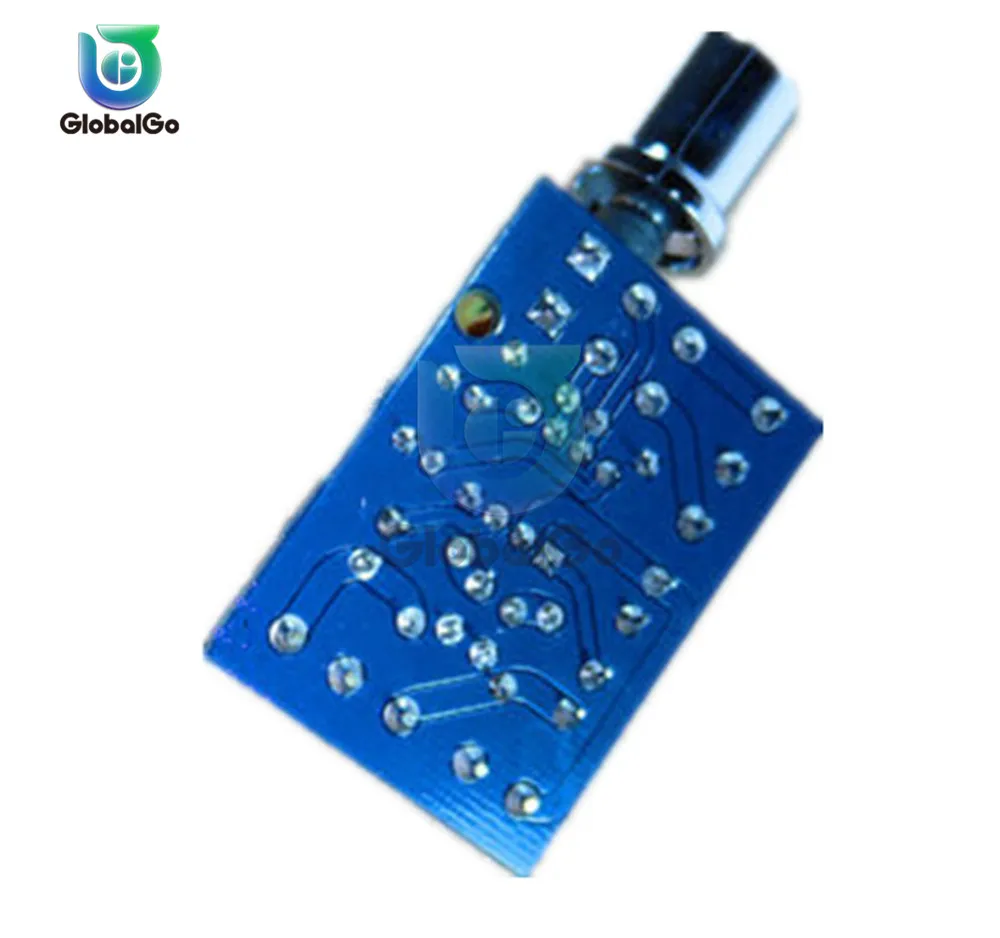

Монтажные платы имеют винтовую клемму отвертки и не нужно использовать паяльник, может быстро подключаться, даже если у вас нет основы для покупателей, см. Схему проводки также очень легко, DIY усилитель мощности настолько прост.
Указания для использования:
1. Подключение динамиков
Динамик с двумя концами резьбы в конце линии подключен к
Плата усилителя аудио выходной порт, левый звуковой канал положительный
Линия подключения усилитель мощности плата LOUT порт, катод подключения
Для GND.
Правильно Отслеживайте положительную линейную плату усилителя мощности, выходящую из порта,
Катод подключается к GND.
2. Подключение источника звука
Применение 2 ядра аудио линия, подключены к усилителю доска 3 p Аудио
Вход, подключите другую сторону аудиоразъема к источнику звука
(Например, компьютеры, мобильные телефоны, MP3, DVD и т. д.)
3. Подключите источник питания
Применение 1,8-работающего на постоянном токе 12 В в выход адаптера питания с аккумулятором/зарядки и т. д
Все могут ценить. Будет ли два кабеля питания постоянного тока подключен к усилителю
Плата 2 p порт источника питания, положительная линия к VCC, отрицательный к GND,
Соединение важно, чтобы ясно было отрицательным, а не слепой проводкой, если это возможно, используйте плату усилителя мощности.
4. Воспроизведение музыки
Поставьте через блок питания, усилитель платы в рабочее состояние; Вы можете наслаждаться в соответствии с собой, чтобы отрегулировать регулятор громкости, вы можете наслаждаться магическим гламуром доски усилителя Fuji eagle.
Параметры производительности:
Выходная мощность усилителя мощности
Рейтинг: 1 Вт x 2 (1-3 дюйма динамик)
Максимальная мощность: 1,5 Вт x 2 (0,2-5 Вт может удовлетворить колонки)
Сопротивление динамика: 4-32 Ω
Коэффициент усиления мощности: ≥ 50 дБ
Вес нетто: 25 г
Искажение: 0.1%
Входной интерфейс: 3 p проводка шутки
Регулировка формы: Регулировка громкости
Входное напряжение: DC1.8-12V
Размер платы усилителя мощности: 42 (без потенциометра) Длина * 30 (ширина) x 25 мм (высота)
