Последнее обновление: 19.05.2022
Обновление продукта [2022.4.27]
«M» версия основной платы выпущена (PN:109-15800-00M). Изменения включают в себя:
1. Ciuchuits разделочных досок BOB1 (JYE118, зарядное устройство) и BOB2 (JYE117, выключатель питания) имеют
Был интегрирован на основной PCB.

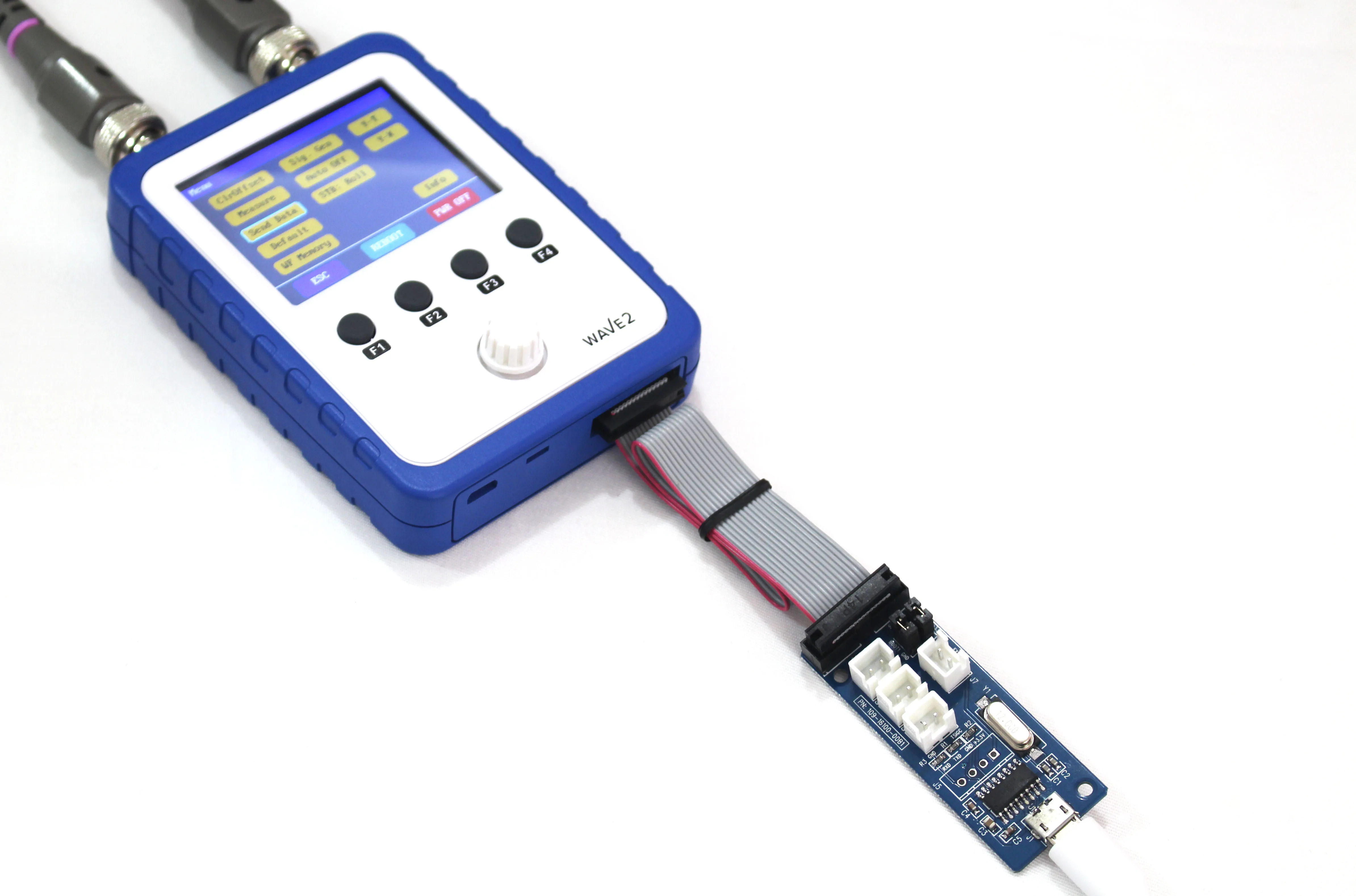

2. Добавлен конвертер USB-Uart на основной печатной плате (U20, CH340N). Это позволяет осуществлять последовательную передачу данных и обновлять прошивку через порт USB.[161 плата еще не включена]

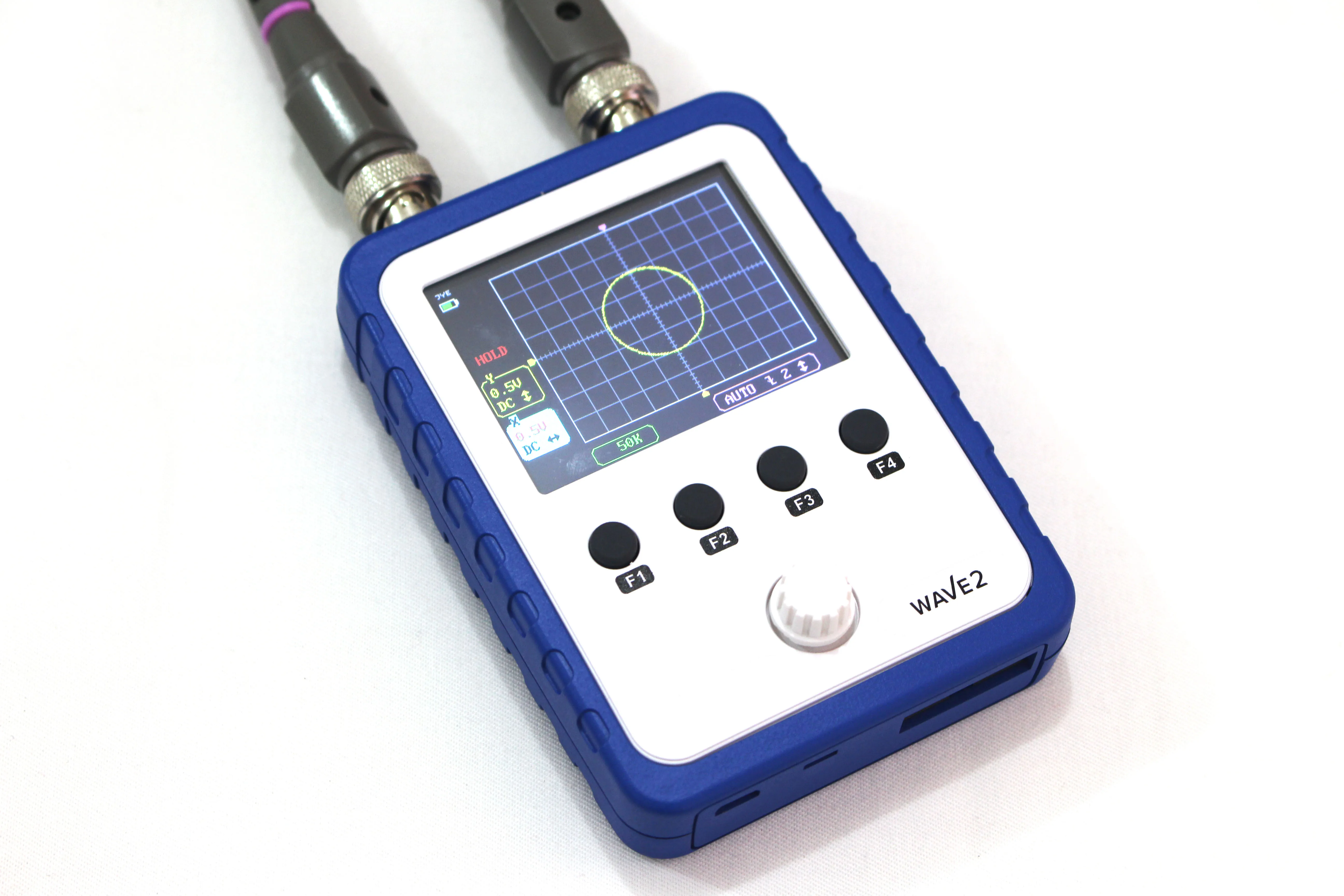

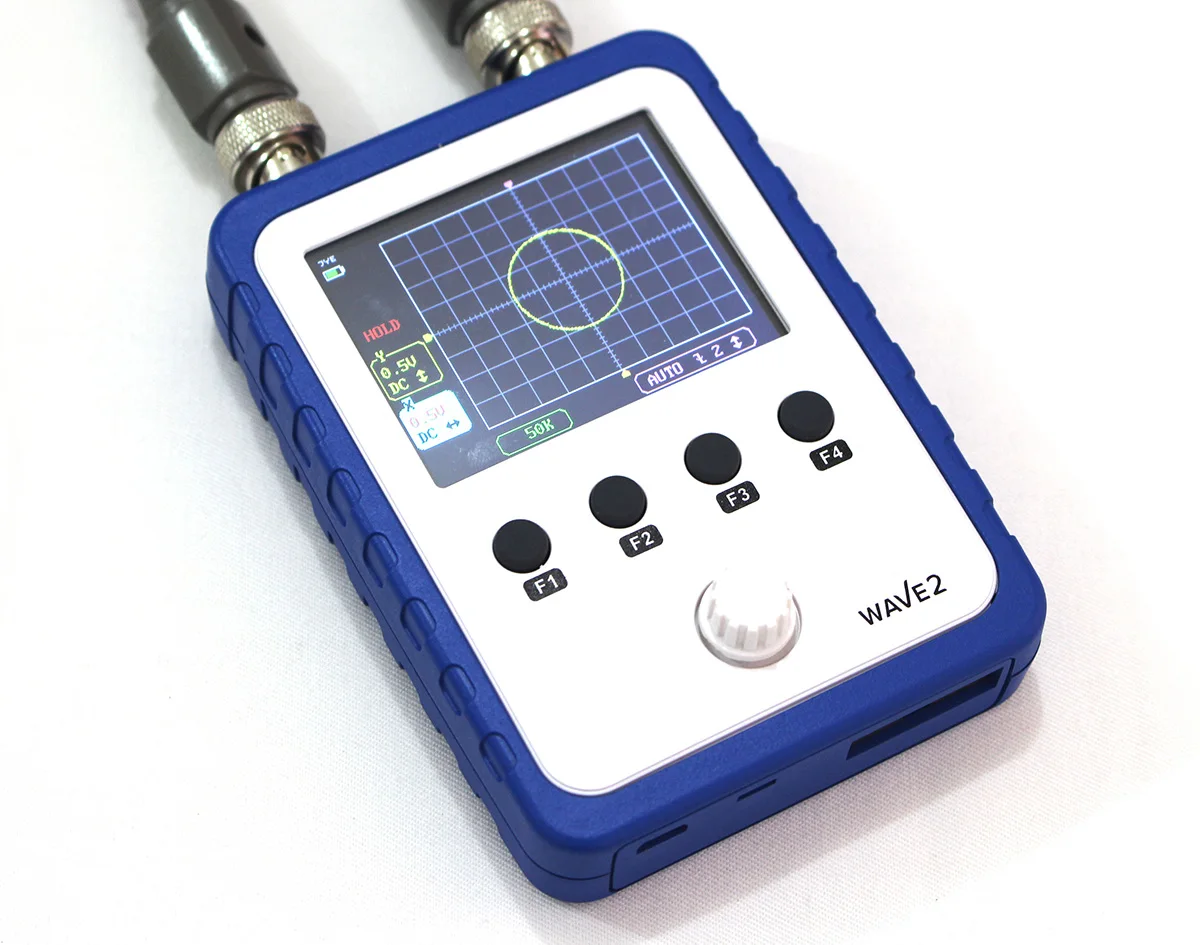

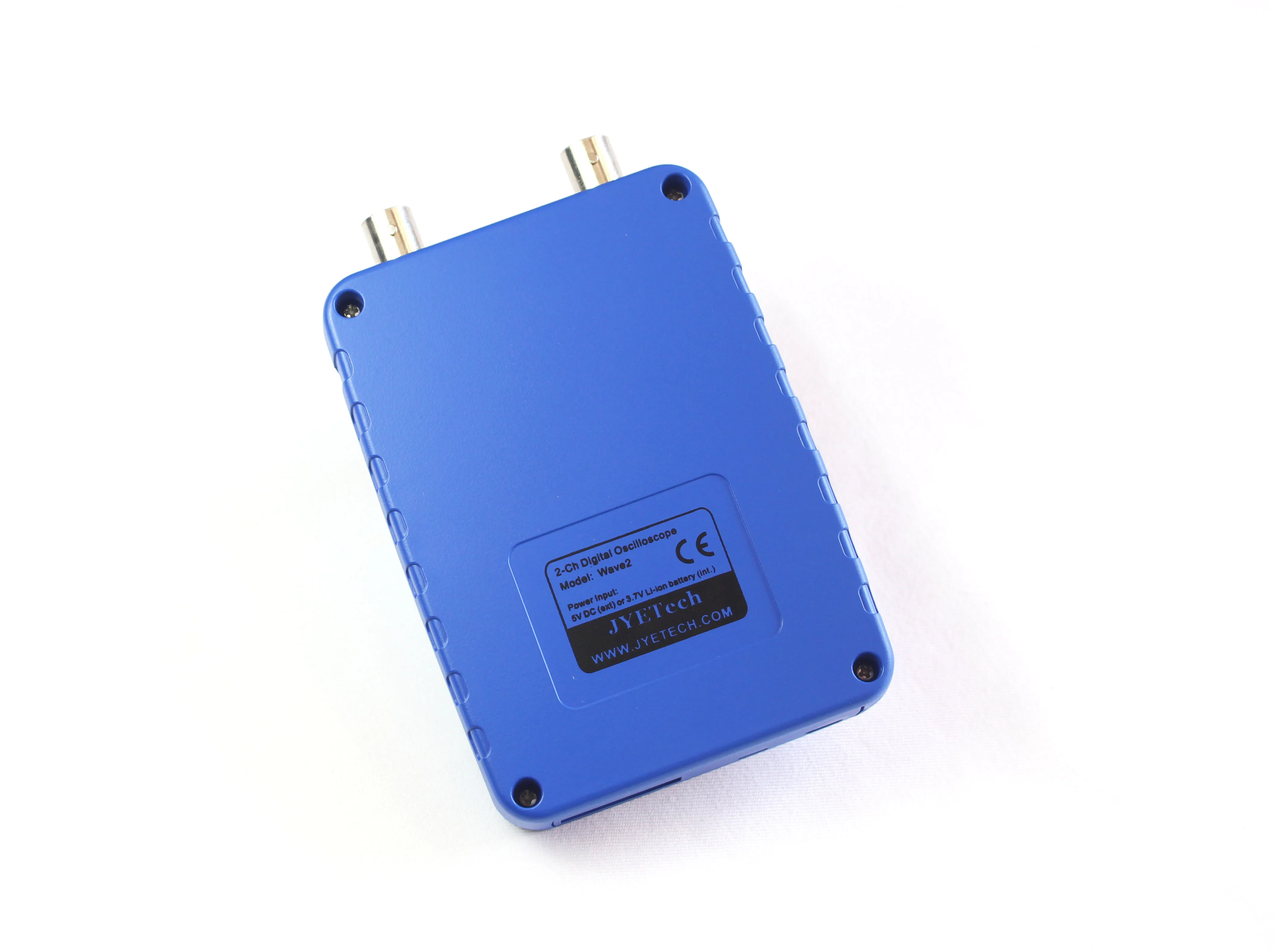

О WAVE2

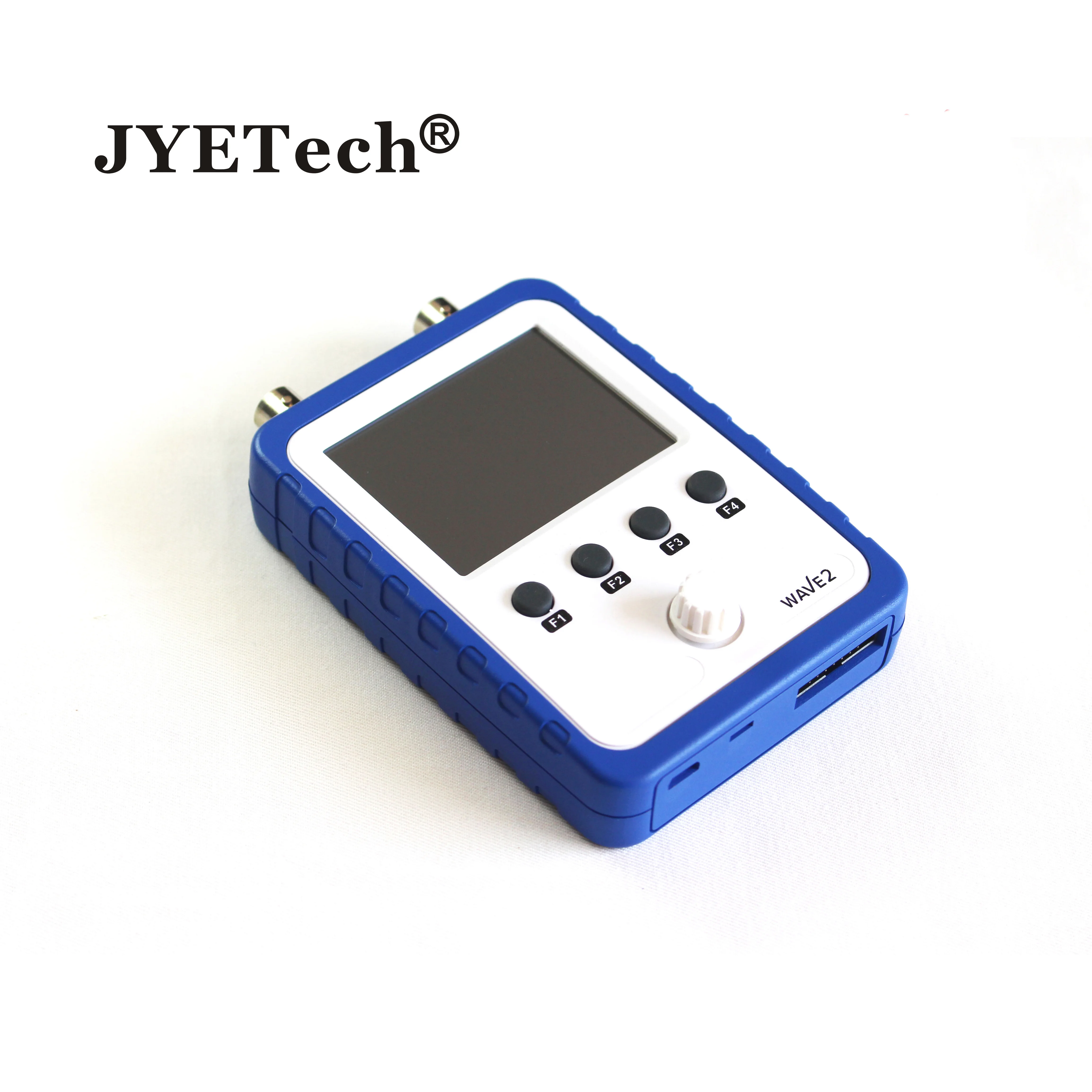

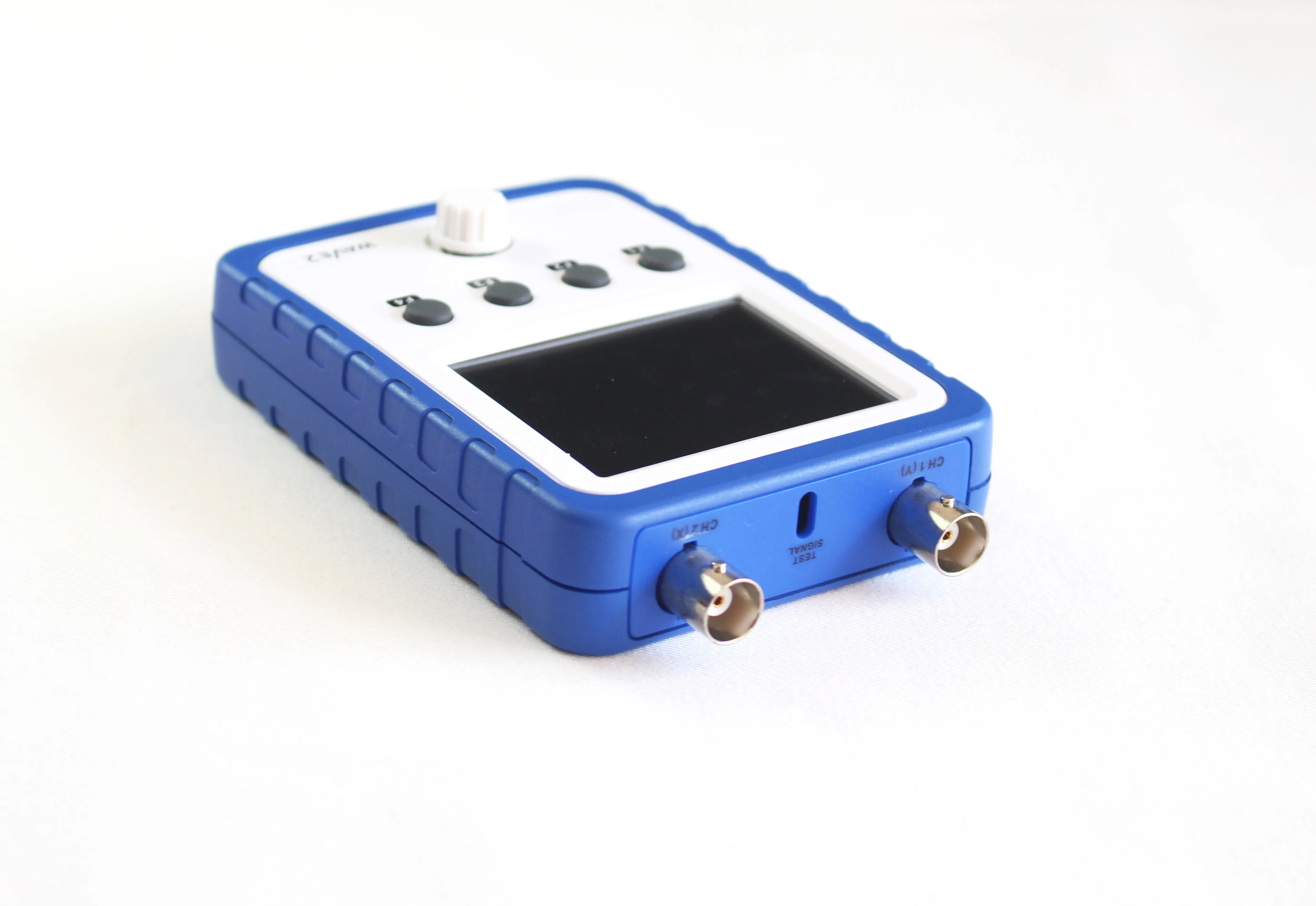

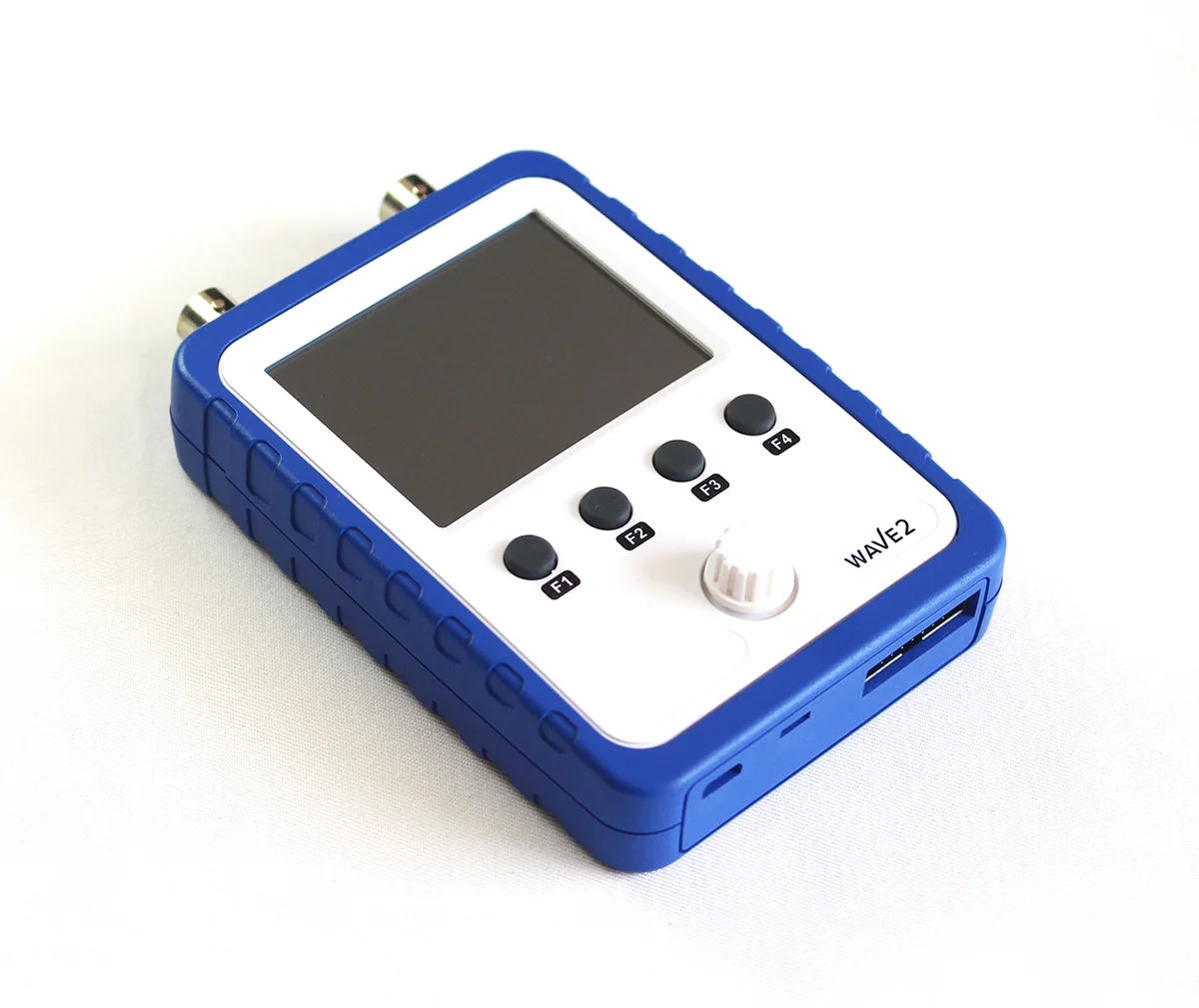

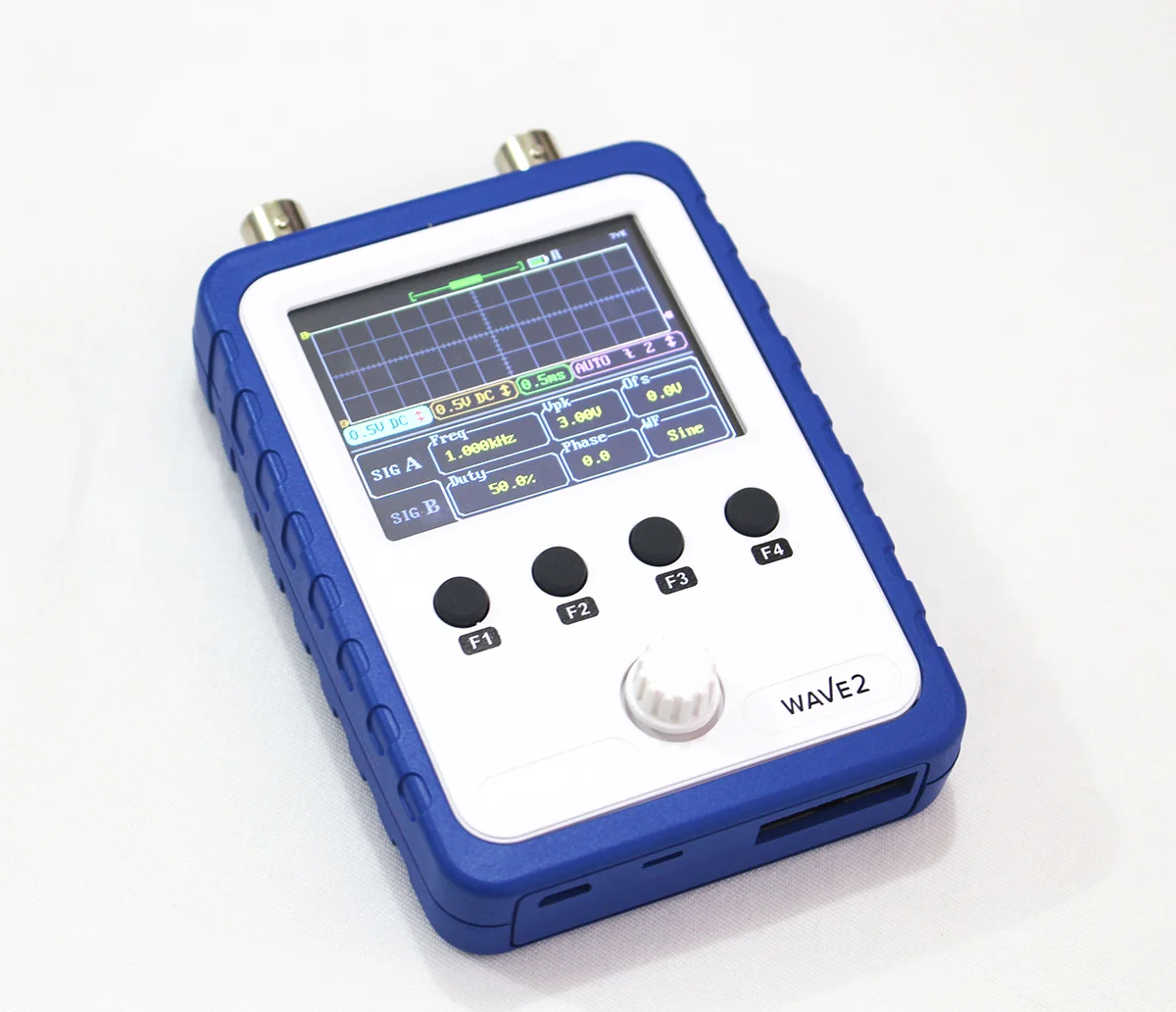

WAVE2 является последним 2-х канальный портативный осциллограф на рынке, предназначены для развития хоббитов, учебными заведениями и профессионалов в сфере электроники и мехатроники. Благодаря яркому и удобному в использовании цветному сенсорному экрану, с доступом ко многим функциям, доступны только передовые осциллографы, такие как встроенный функциональный генератор и X-Y печать. С дополнительным аккумулятором, он достаточно портативный, чтобы быть взятым везде, где нужно сделать работу. Его захватывающий проект для любого DIY-er, или можно приобрести Полностью Собранный для тех, кто хочет начать использовать его сразу же. Он поставляется со всем, что вам нужно, с кабелем micro-USB и двумя высококачественными зондами BNC. Наслаждайтесь и начинайте создавать!
Основные характеристики WAVE2:
Количество каналов: 2Полоса пропускания: 0 - 200 кГц на каналДиапазон чувствительности: 5 мВ/див-20 в/див (с использованием зонда x1)Максимальное входное напряжение: 50Vpk (с помощью зонда x1)Максимальная частота дискретизации в реальном времени: 1 мс/сДиапазон временной базы 10us/DIV - 500s/DIVX-Y функция отображения: ДаФункция генератора: встроенный 0 - 20 кГц (синус) двухканальный DDS функциональный генераторРазрешение дисплея: 320x240 цветной дисплейДиагональ экрана: 2,4 ″Возможность сенсорного дисплея: ДаПитание от аккумулятора и портативность (батарея не входит в комплект DIY)
Параметры
ВертикальныйКоличество каналов: 2Аналоговая полоса пропускания: DC - 200 кГцЧувствительность: 5 мВ/див-20 в/див (с зондом x1)Ошибка чувствительности: < 5%Разрешение: 12 битВходное сопротивление: 1 м Ом/25 ПФМаксимальное входное напряжение: 50VpkМуфта: DC, ACГоризонтальныйМаксимальная частота дискретизации в реальном времени: 1Msps (на канал)Часовая база: 10us/Div - 500s/DivДлина записи: 1024 точекТриггерРежимы запуска: автоматический, нормальный, одиночныйТипы триггеров: подъем/падение краяПоложение триггера: 1/2 размера буфераИсточник запуска: Ch1, Ch2, внешнийМаксимальное напряжение внешнего триггера: 15 вПорог внешнего триггера:Функциональный генераторКоличество каналов: 2Тип формы волны: синус, квадрат, пильный зуб, лестницаЧастотный диапазон: DC - 20 кГц (синус)Амплитудный диапазон: 0 - 3 в (пиковое значение)Смещение: 0 В или + 3,3 ВРабочий цикл: 0 - 100%Фаза: -360 - 360 градусовПитаниеПриведенный в действие на 3,7 V литий-ионная аккумуляторная батарея или USBПотребление тока: ~ 300mA @ 3,7-5VВнутреннее зарядное устройство (опционально)Автоматическое выключение питания на батарееВремя работы батареи: Appr. 3 часа (при полной зарядке)Другие особенностиY-X режим отображенияДисплей для измерения на экранеСохраняет/запоминает до 4 захватовСерийные выходные данныеФормат последовательного порта: LVTTL, 115200bps, 8N1Встроенный 1 кГц/3,3 V тестовый сигнал
Важные Примечания
Перед началом работы над Набором «сделай сам» WAVE2, пожалуйста, убедитесь, что у вас есть все инструменты, готовые и некоторый опыт пайки. Ручка паяльника и все компоненты с осторожностью, и держать в недоступном для детей месте.
О батарее
Обратите внимание, что аккумулятор не входит в комплект «сделай сам» WAVE2, однако в комплект входят провода аккумулятора с соответствующим заголовком. Чтобы помочь вам создать собственные батареи, пожалуйста, выберите меньший или равный следующим размерам:Д x Ш x В = 62 мм x 40 мм x 5 мм; ИлиД x Ш x В = 68 мм x 31 мм x 5 ммРекомендуемый Размер батареи:Д x Ш x В = 59 мм x 37 мм x 5 мм/1200 мАч (обычно указывается как 503759 1200 мАч)
