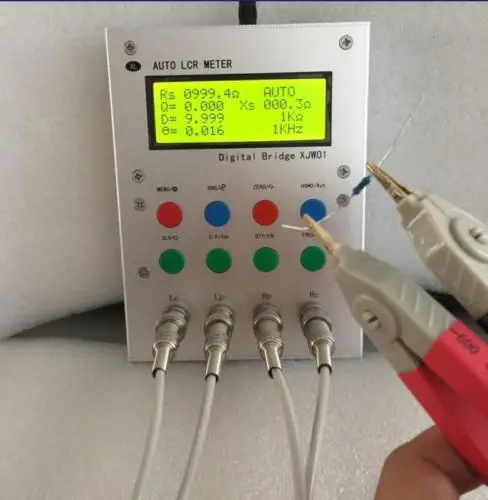

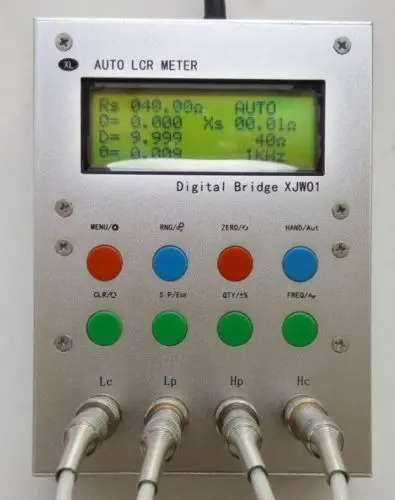

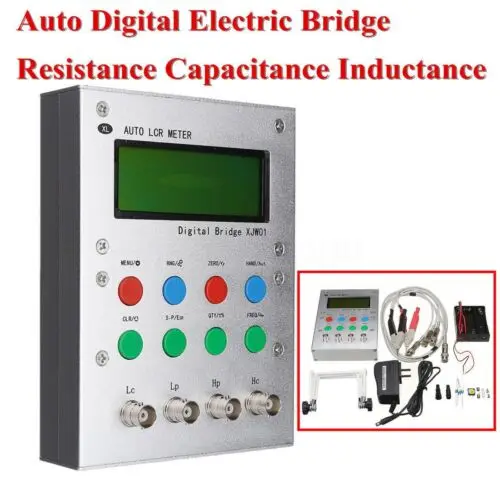

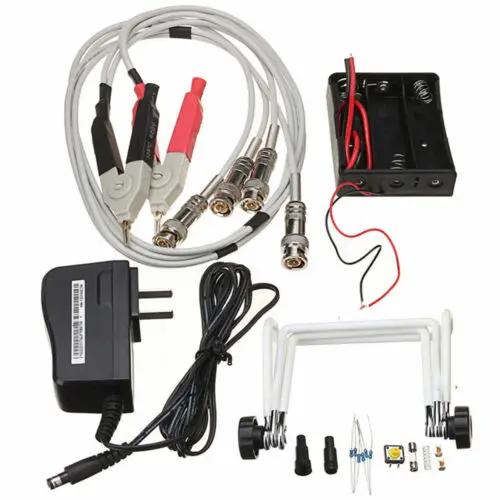

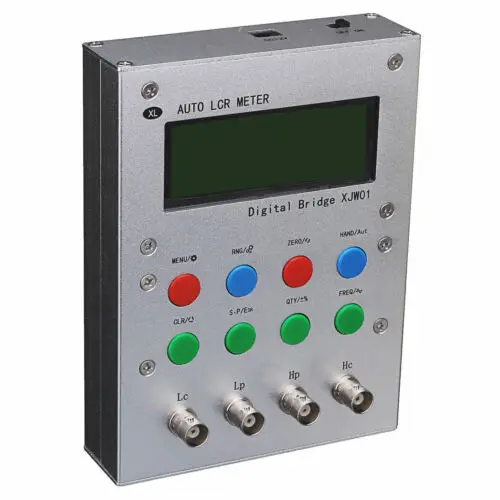

Новая версия LCR, алюминиевый чехол, с адаптером питания. Подставка!
Меньше, чем старая версия, и гораздо более портативный!
Обратите внимание;
Емкость должна разрядиться перед тестированием
HC HP подключение с красным зажимом, LC LP подключение с черным зажимом
AD конвертер'SСлова:Около 1000 слов,Изготовитель: over samplingТехнология,ЭффективныйРазрешениеО4000 слов
ИзмерениеМетоды:КвасиМостИзмерение,ИзмерениеПринцип похож наМетод соотношенияДля измерения сопротивления.
Fuction
Параметры тестирования
L,C,R,D,Q,ESR
Базовая точность
0.3%-0.5%
Эквивалентная схема
Серия
Режим диапазона
Авто
Тестовая скорость
Быстрый: 2,5, внутренний слой: 2, медленный: 1 (раз/сек.)
Функция калибровки
Авто
Конфигурация тестового терминала
ВBNCТестовая линия
Дисплей
2004 ЖК-дисплей
Тестовый сигнал
Частота тестового сигнала
100 Гц, 1 кГц, 7,831 кГц
Уровень тестового сигнала
1,75 Vrms (макс.)
Диапазон испытаний
R
0,0002 Ω - 9.999 МОм
C
0,1 пФ-10000 мкФ или более
L
0,01 μH - 1000 H
D,Q
0,001-9999
Рабочая температура и влажность
0 °C-40 °C,
≤ 90% относительной влажности
Мощность
Напряжение
AC110V или 220v к DC 9V
Частота
50 Гц
Энергопотребление
≤ 0,45 Вт
Основной параметрДисплей:
Cp:Конденсатор параллельноРежим
Cs:Конденсатор серииМодель
Lp: индукторВ параллельном режиме
Ls:Индуктор серииМодель
РП:Сопротивление параллельноРежим
Rs:Сопротивление в серииМодель
СенатДисплей:
Фактор качества Q
D:ПотеряФактор
Theta:Фазовый угол
РП:Эквивалентное параллельное сопротивление
ESR:Эквивалентное сопротивление серии
Xp:Эквивалентный шунтReactance
Xs:Эквивалент Серии reactance

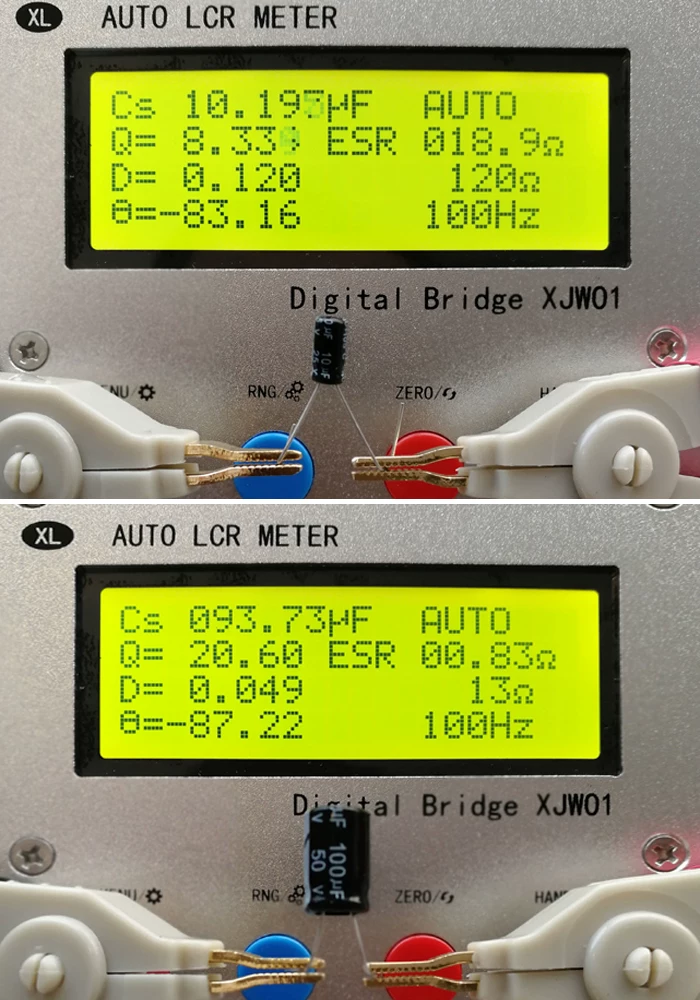

电容测试图如下:

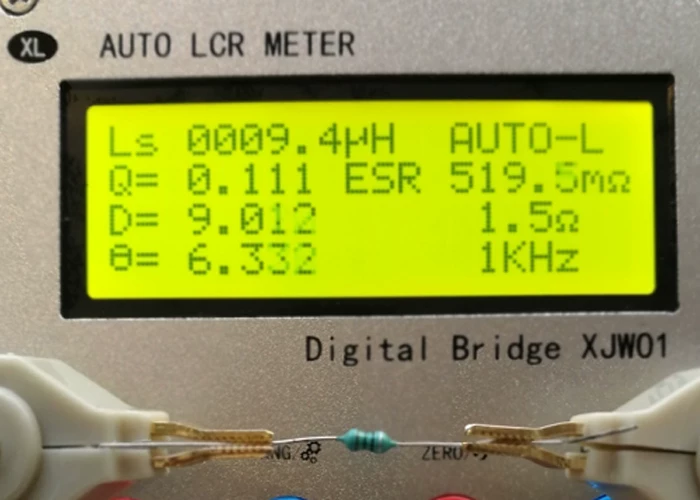

电感测试图如下:
