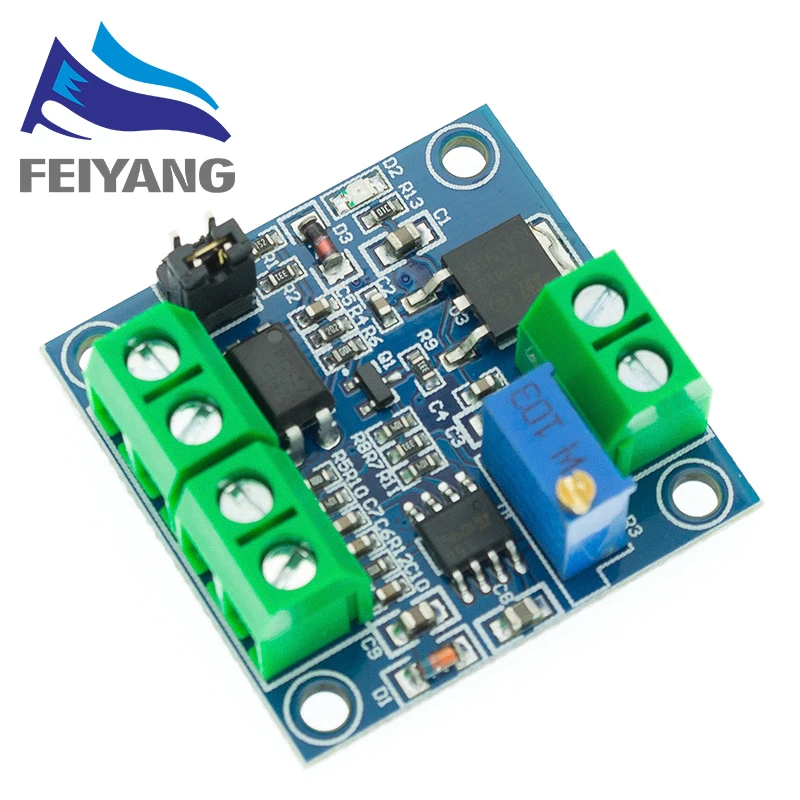

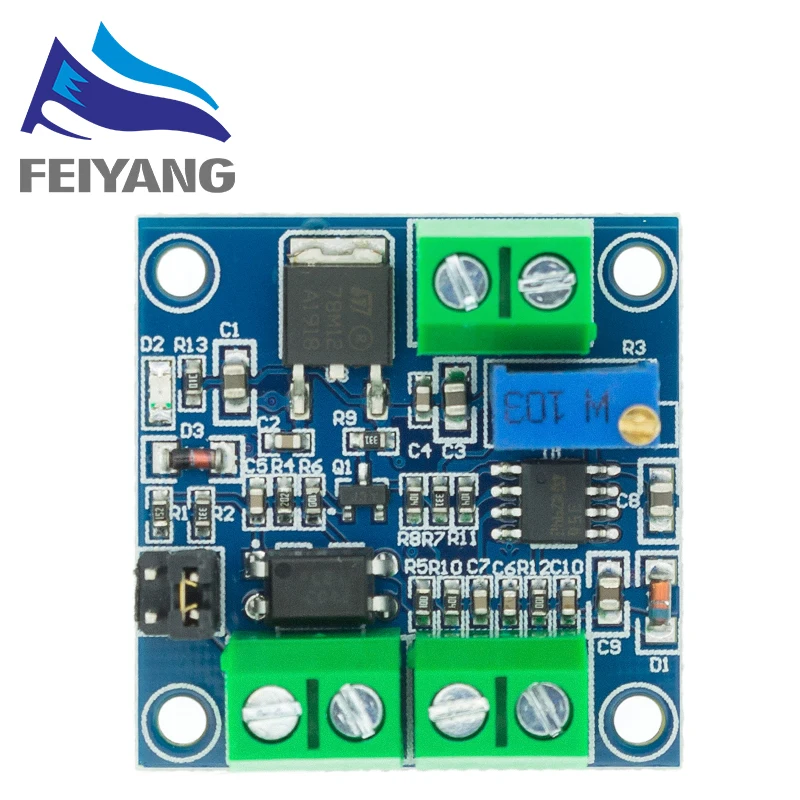

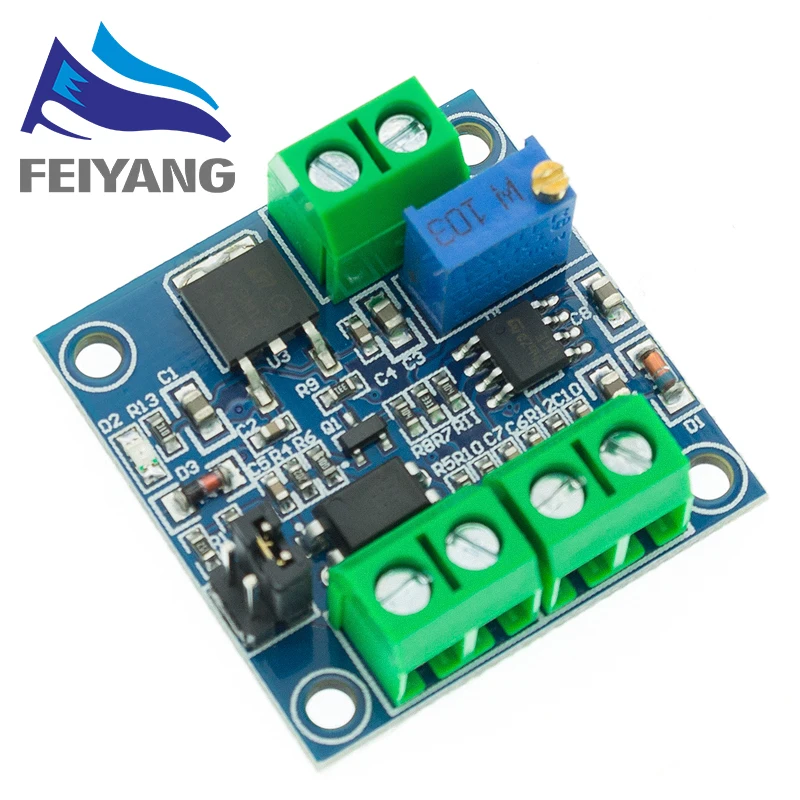

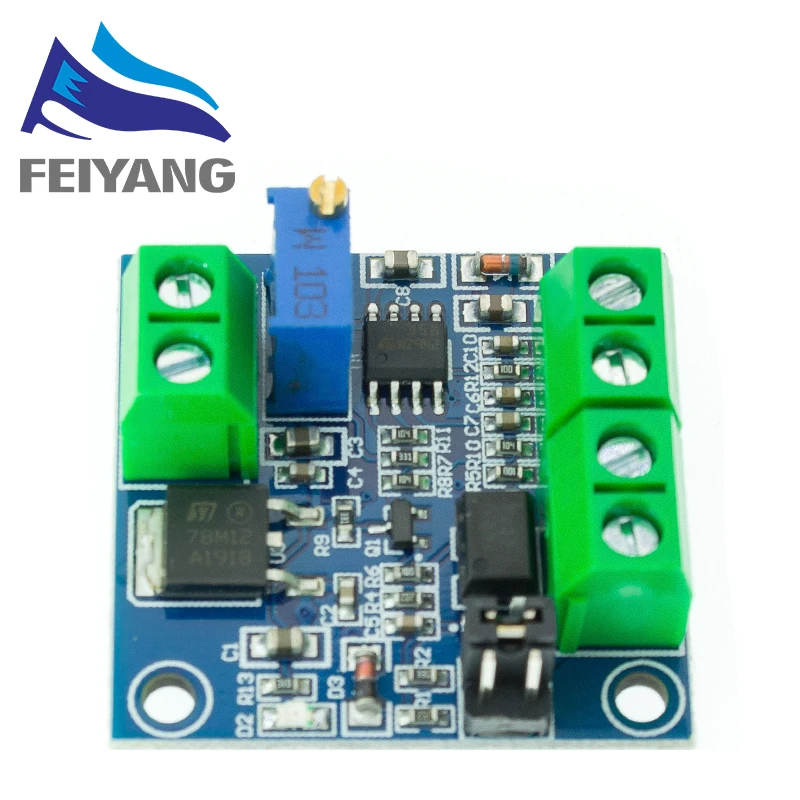

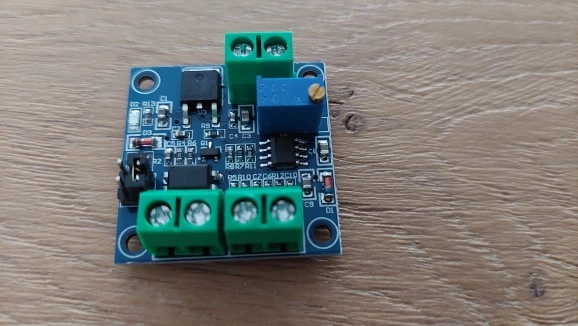

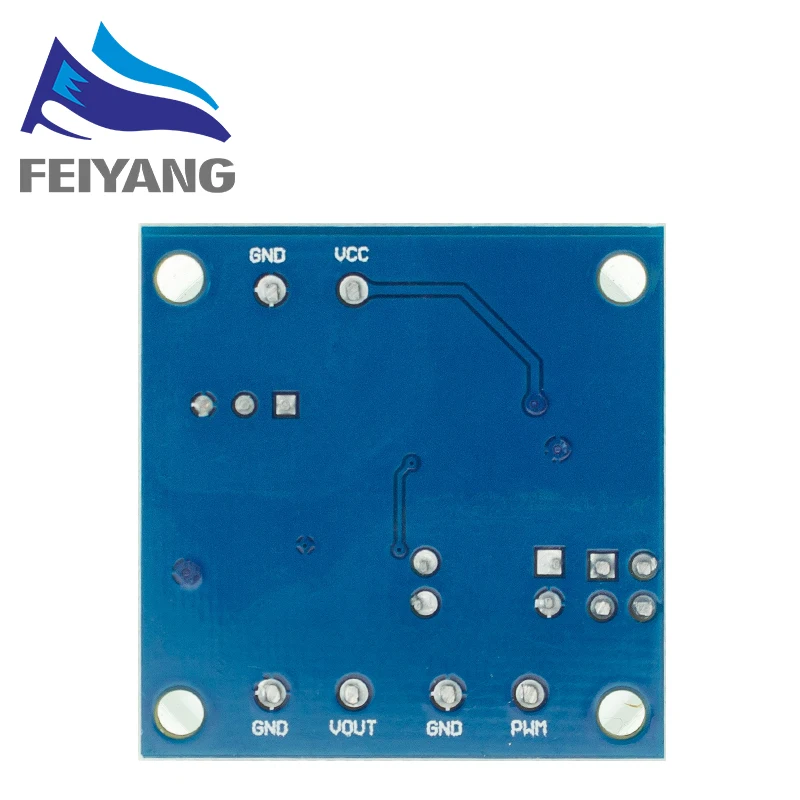

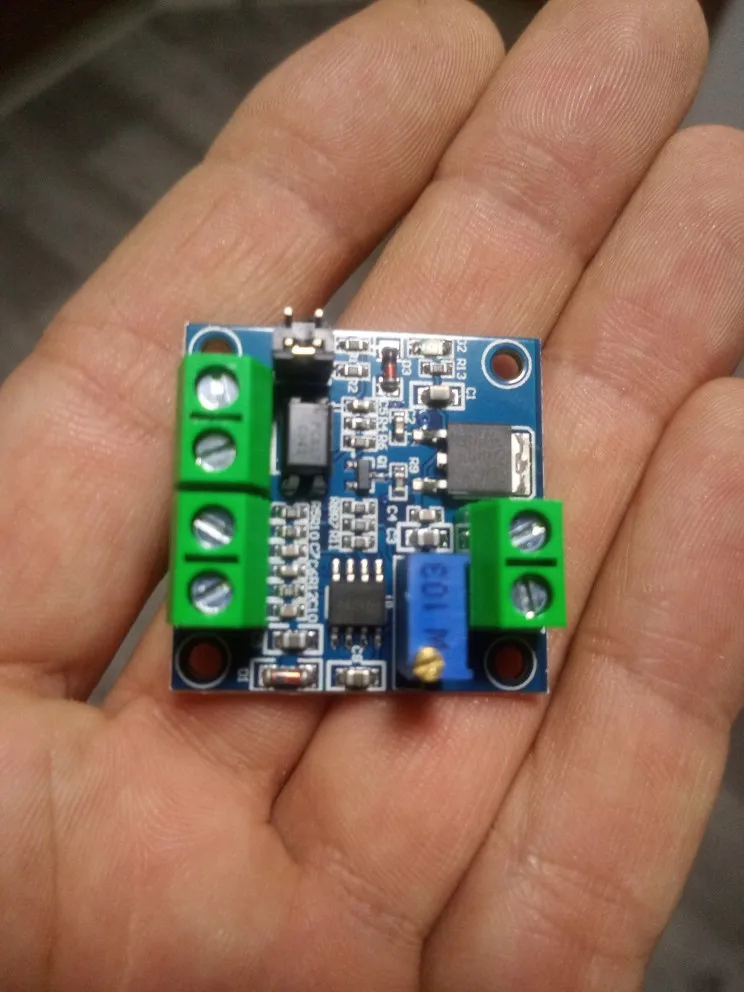

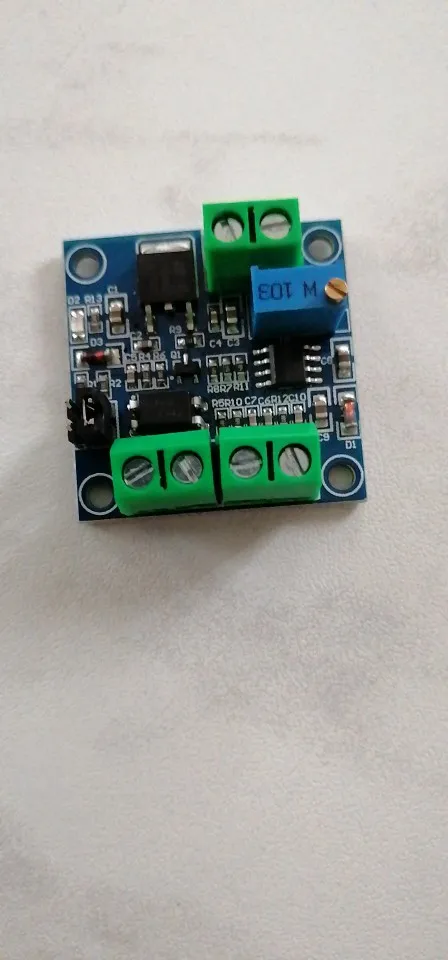

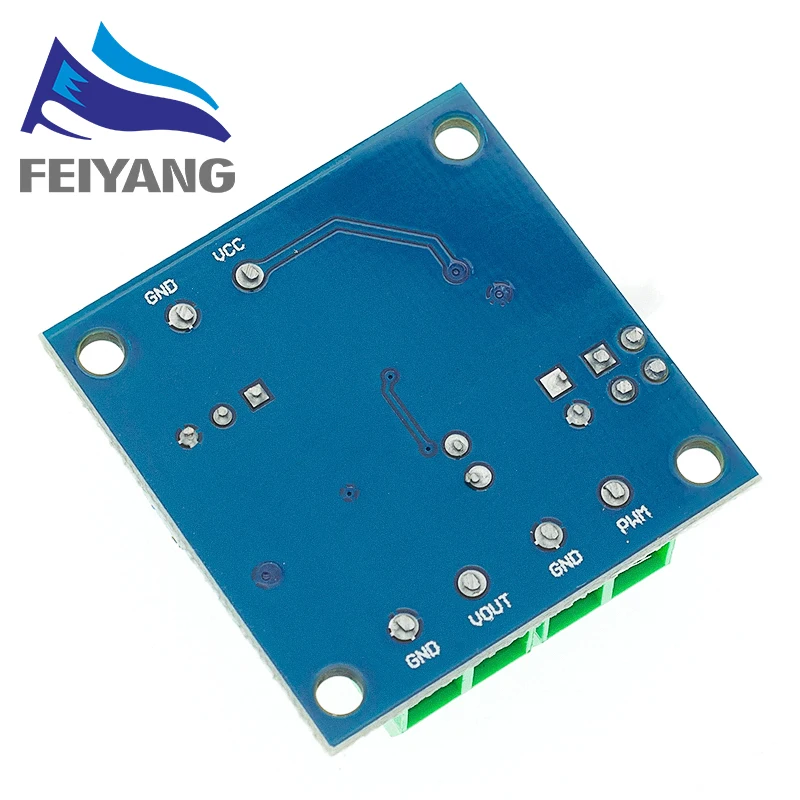

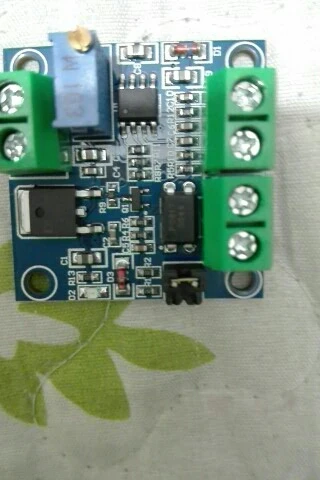

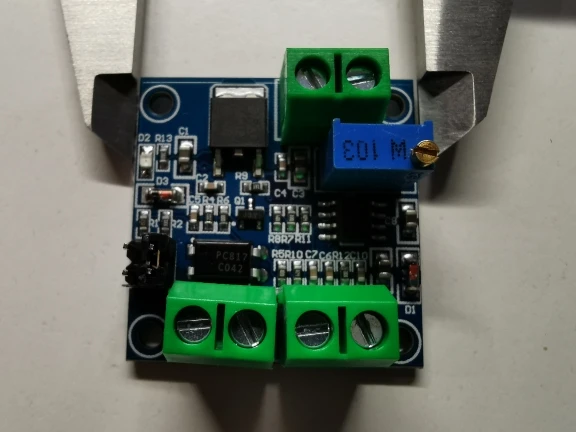

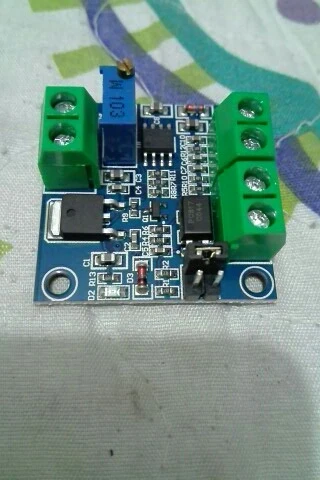

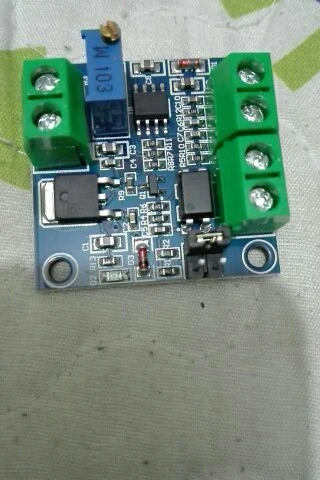

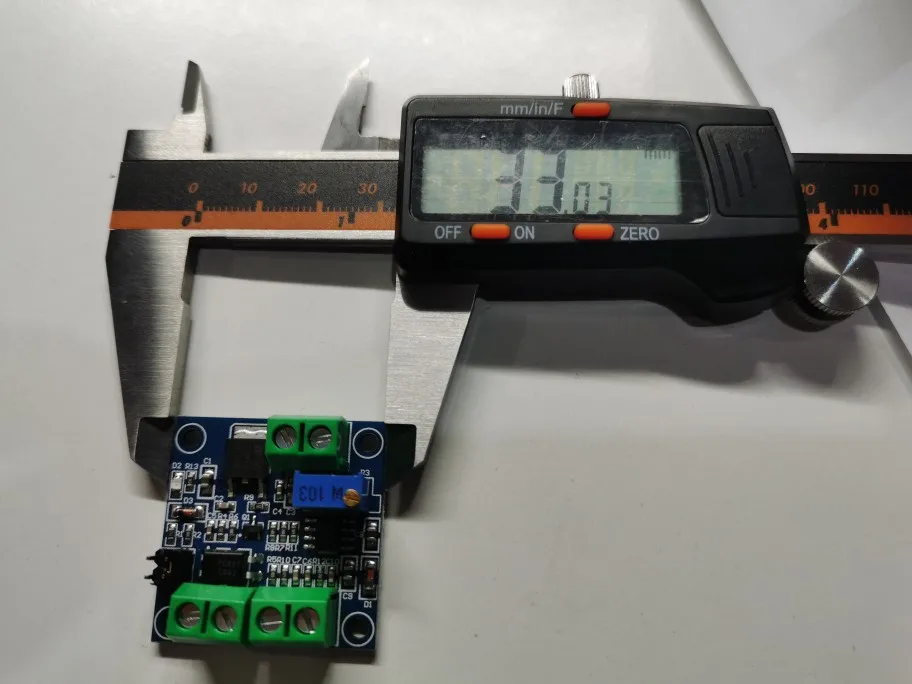

1 шт. PWM до модуль преобразователя Напряжения 0%-100% до 0-10 В для PLC MCU цифро-аналоговый сигнал PWM Регулируемый преобразователь силовой модуль

ШИМ-модуль напряжения

(ШИМ до модуль преобразователя Напряжения 0%-100% до 0-10 В для PLC MCU цифро-аналоговый сигнал PWM Регулируемый преобразователь силового модуля) 1. Описание: модуль передачи напряжения ШИМ LC-LM358-PWM2V преобразует цифровые сигналы ШИМ в аналоговые сигналы от 0 до 10 в. Может использоваться в качестве переключения интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой рабочего коэффициента ШИМ. Модули небольшого размера и просты в использовании в разных местах. 2. Особенности: 1>. MCU встроенная технология 2>. Простота в эксплуатации, точная настройка с помощью потенциометра 3>. Выберите диапазон входного уровня сигнала ШИМ через короткое замыкание 4>. Модуль меньше, легко носить с собой и использовать 3. Параметр: 1>. Рабочее напряжение: 12 В-30 В постоянного тока; (> 100 мА) 2>. Частота приемника ШИМ: 1 кгц-3 кГц 3>. Диапазон входного уровня сигнала ШИМ: пик от 4,5 В до 10 В. Короткая крышка устанавливается в '5V'. Этот уровень используется для обычного контроллера или микроконтроллера 5 в с пиком от 12 В до 24 В, поэтому вставляется в 24 В. Короткая крышка устанавливается в '24V'. Этот уровень используется для обычного контроллера ПЛК 4>. Диапазон преобразования: от 0%-100% ШИМ до 0-10 в 5>. Допустимая погрешность: 5% 4. Аппаратный интерфейс: VCC DC 12V-30V GND Ground PWM, положительный входной сигнал PWM GND, отрицательный входной сигнал VOUT, выходное напряжение 0-10V GND, выходное напряжение Ground 5. Инструкции по эксплуатации: после включения питания без входного сигнала выход составляет 0 В, поэтому выход может быть только на входе. При первом включении питания лучше всего выполнить калибровку отладки: Введите сигнал коэффициента работы 50% в PWM/GND и отрегулируйте короткий колпачок относительной амплитуды. Частота 1 кгц-3 кГц, измеренные VOUT и GND с помощью мультиметра, и он будет отображать 5 В. Отрегулируйте потенциометр, чтобы убедиться, что на мультиметре отображается 5,00 в. Он откалибрует ваш импульсный сигнал на этот модуль. При изменении частоты соответствие может быть смещено и необходимо повторно калибровать. Выходное напряжение можно отрегулировать, регулируя коэффициент работы. Точность можно контролировать, регулируя потенциометр.
