Описание:
1. TFT LCD гораздо быстрее использует 84 МГц Ardiuno DUE
2. Щит направляет все контакты данных ЖК-дисплея к портам PC1-PC8 и PC12-19, контрольные контакты до PD0-PD3, эта конструкция может обеспечить высокую скорость передачи данных (три цикла на Стробоскоп записи на ЖК-дисплей) для максимальной скорости ЖК-дисплея
3. Интерфейс SPI (для управления SD или флэш-памятью)-это маршрут к заголовку ISP для Arduino DUE, благодаря чему может быть достигнута высокая скорость передачи SPI с помощью DMA
Экран совместим с Arduino DUE и следующим ЖК-дисплеем:
2,2 "TFT LCD модуль (220x176)
2,8 "TFT LCD модуль (320x240)
3,2 "TFT LCD модуль с шрифтом IC (320x240)
3,2 "TFT ЖК-модуль с высоким разрешением со шрифтом IC (480x320)
3,5 "TFT LCD модуль с шрифтом IC (480x320) (полный угол обзора IPS-панель)
4,0 "TFT LCD модуль с шрифтом IC (480x320)
4,3 "TFT LCD модуль с шрифтом IC (480x272)
5,0 "TFT LCD модуль с шрифтом IC (800x480)
7,0 "TFT LCD модуль с шрифтом IC (800x480)
Особенность:
1. Привод TFT LCD на для Arduino за счет просто подключения к основной плате Arduino DUE, без летающих проводов
2. Совместим с 40-контактным ЖК-дисплеем, который обычно используется в TFT DUE shield
3. Также совместим с 32-контактным ЖК-дисплеем, который обычно используется в макетной плате STM32

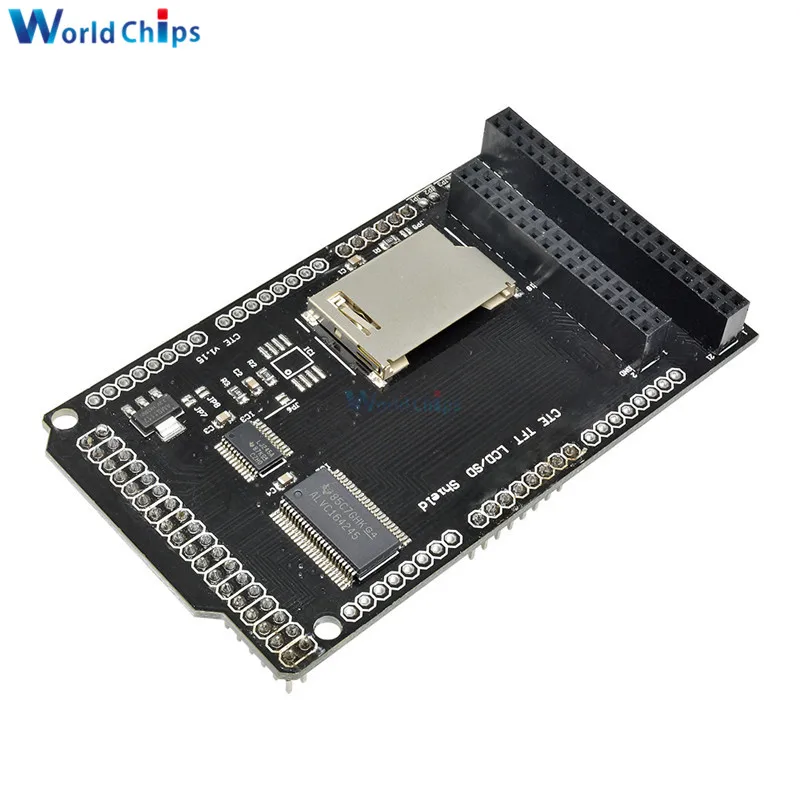

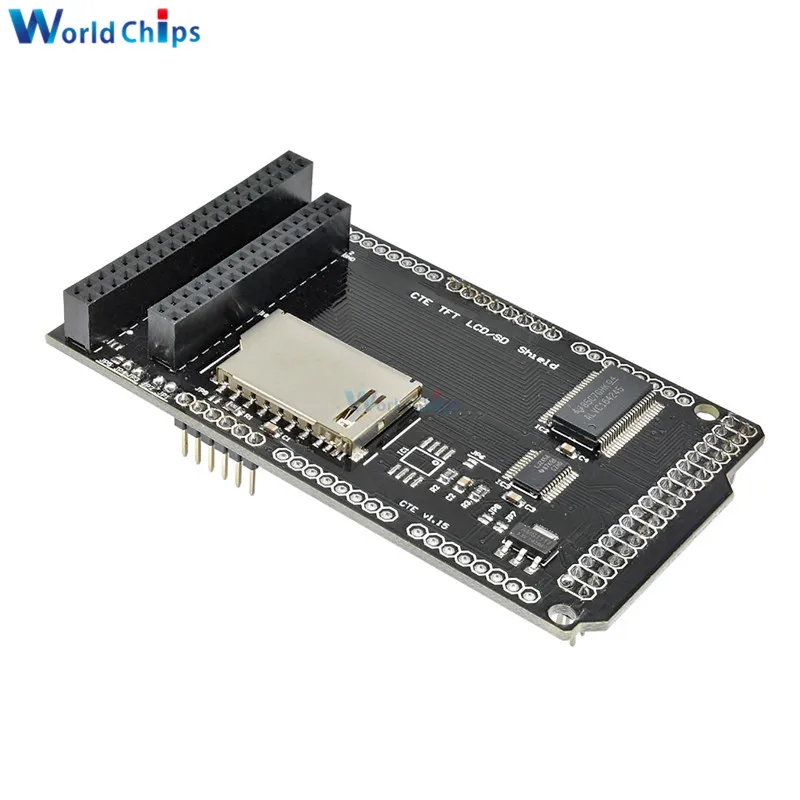

4. Встроенный слот для SD-карты с регулируемым выбором CS
5. На борту вспышки SPI с регулируемым выбором CS, для обновления включается шрифт IC для рисования текста на ЖК-дисплей, а также поддержка флэш-библиотеки SPI

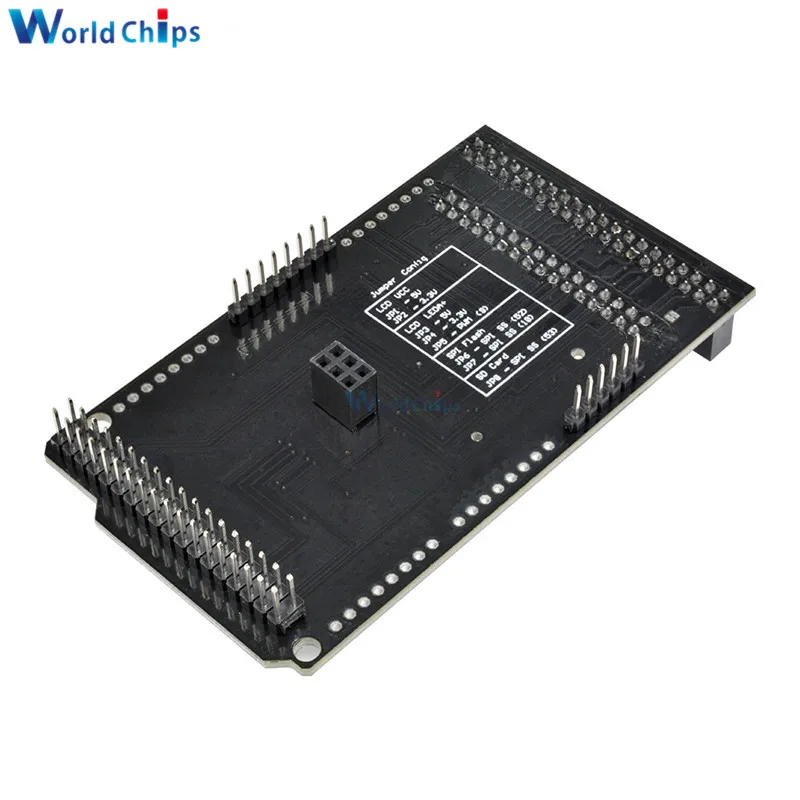

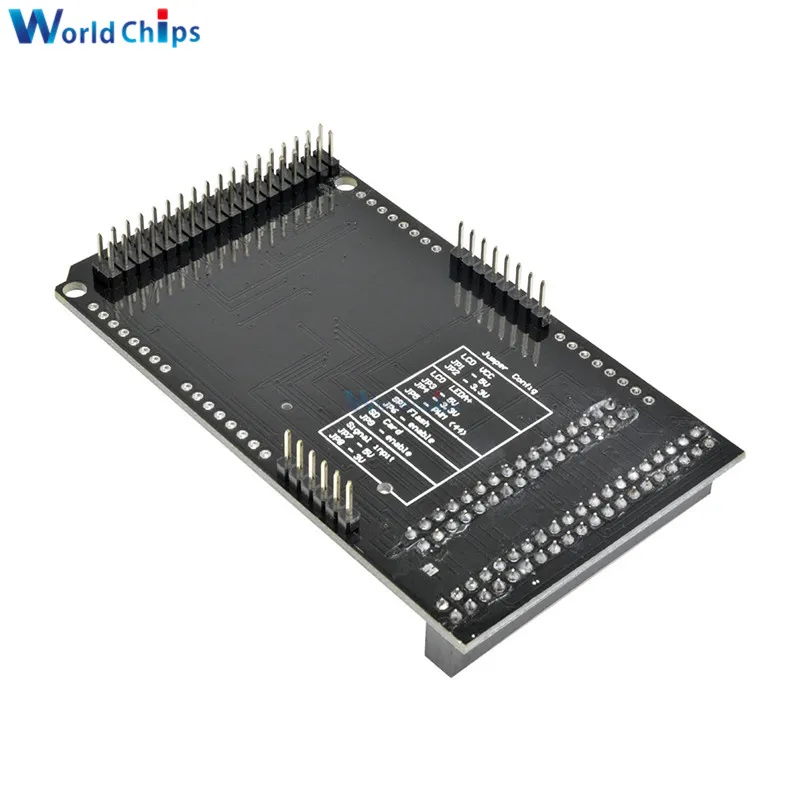

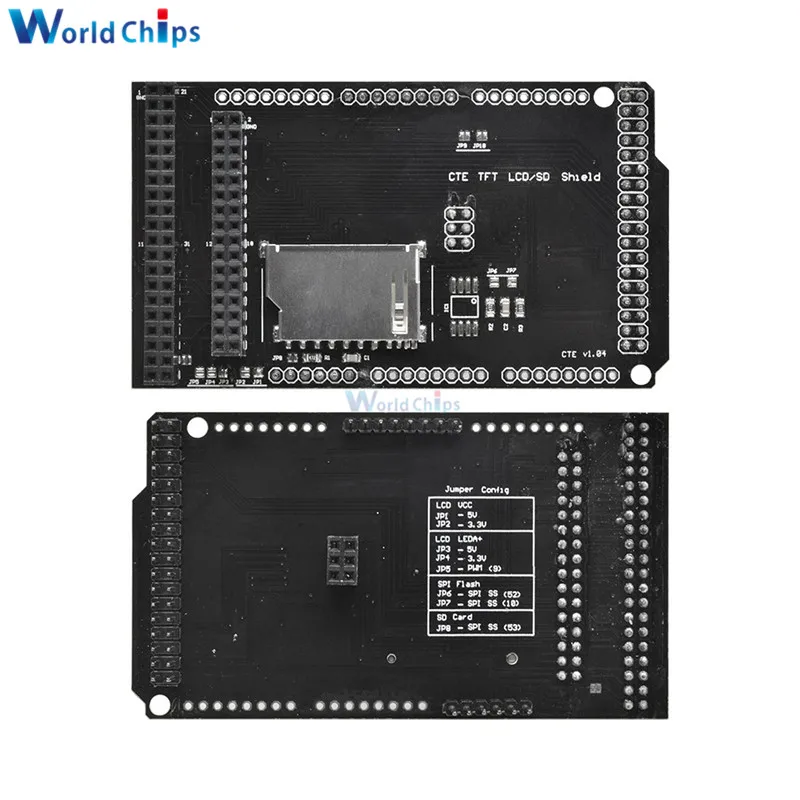

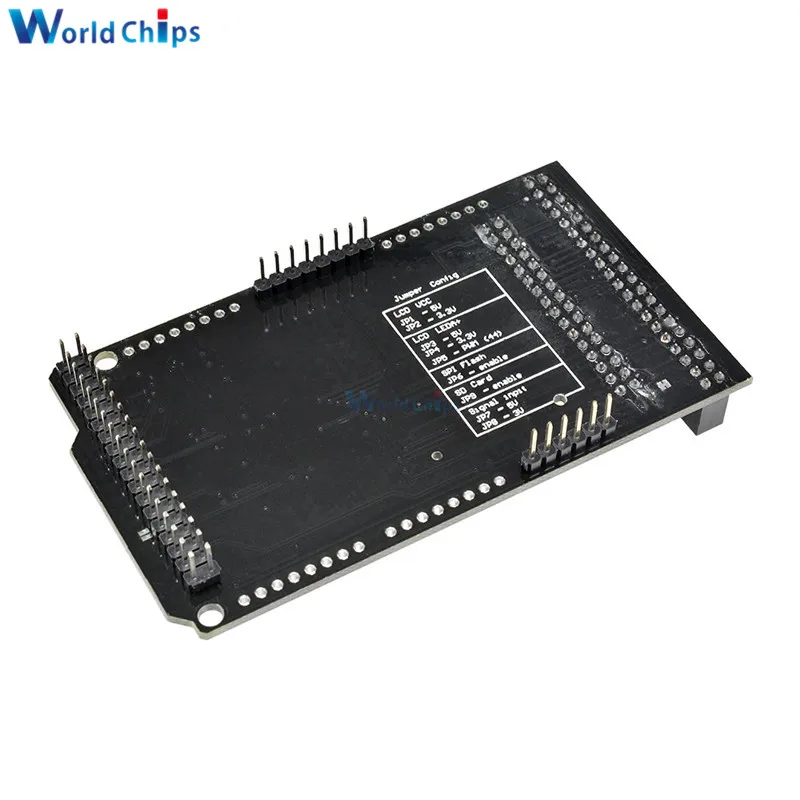

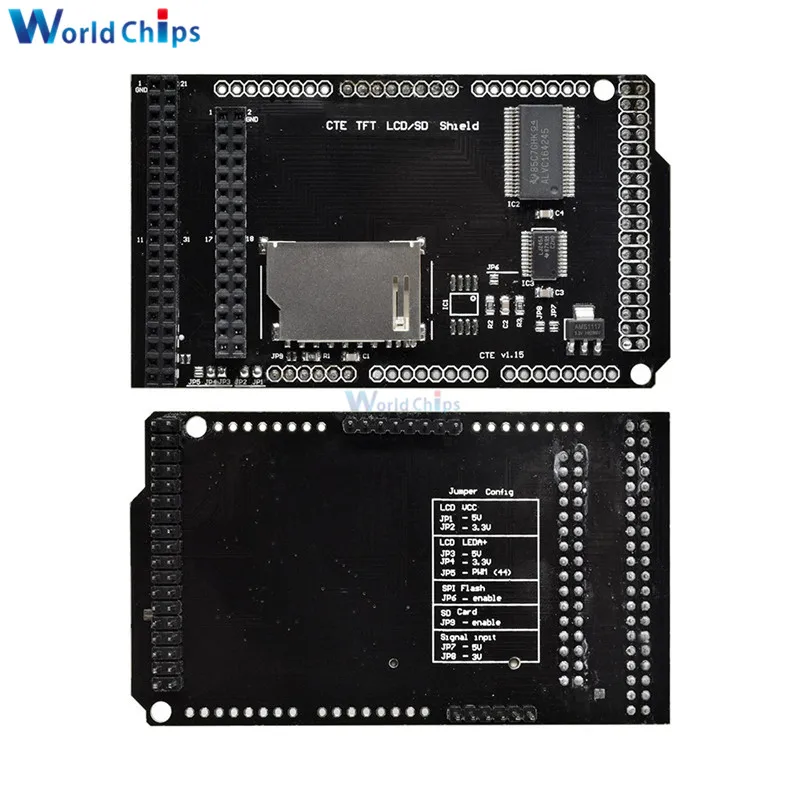

6. Питание ЖК-дисплея 3,3 В и 5 В выбирается через паяные перемычки
7. ЖК-подсветка (LEDA +) 3,3 В, 5 В или PWM выбирается с помощью паяных перемычек
8. Контакты направляются для уменьшения циклов процессора, скорость отображения выше
Посылка входит:

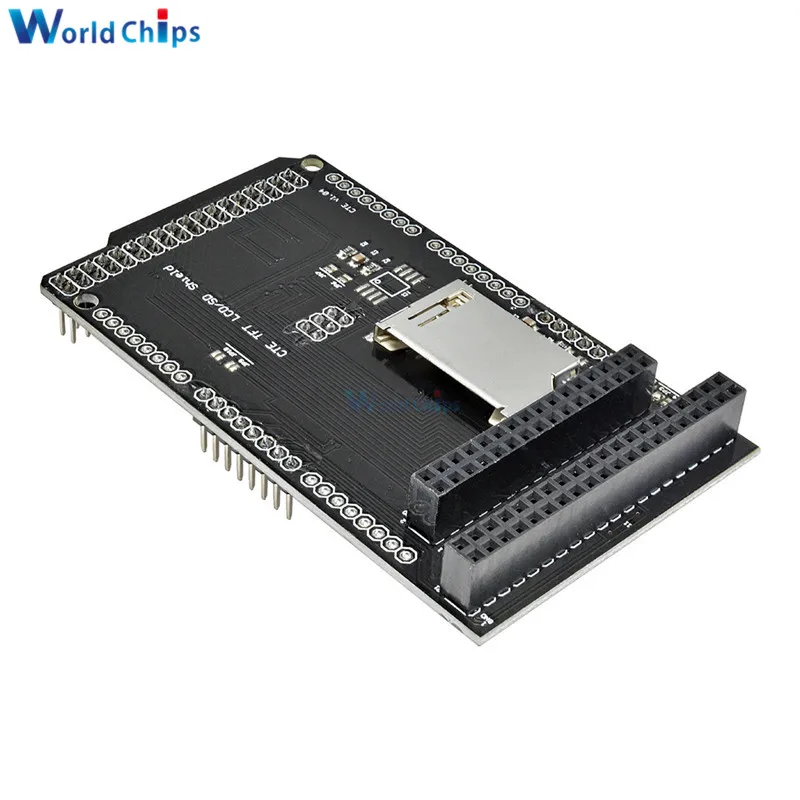

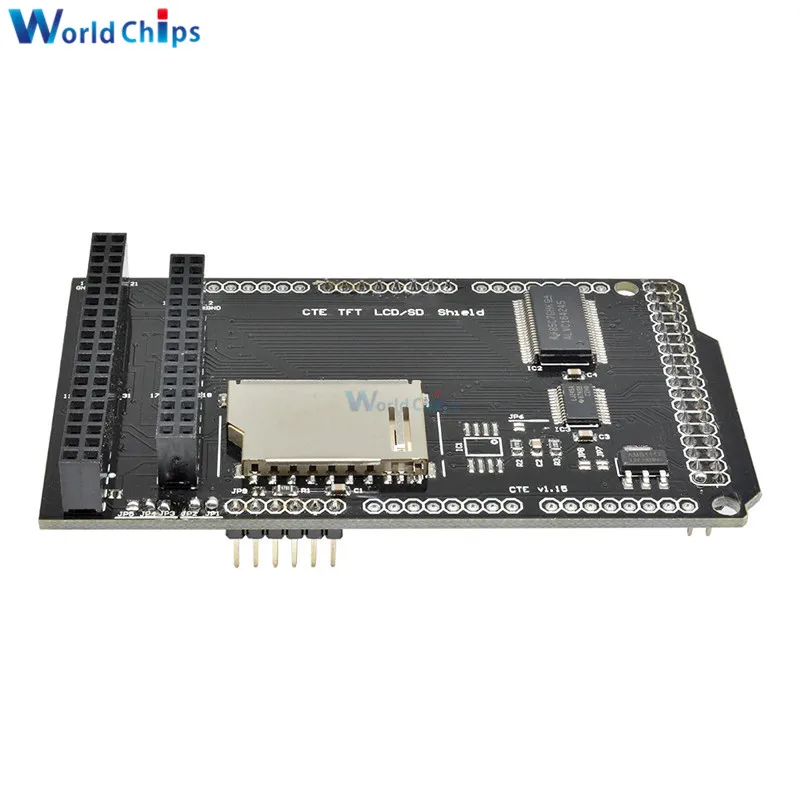

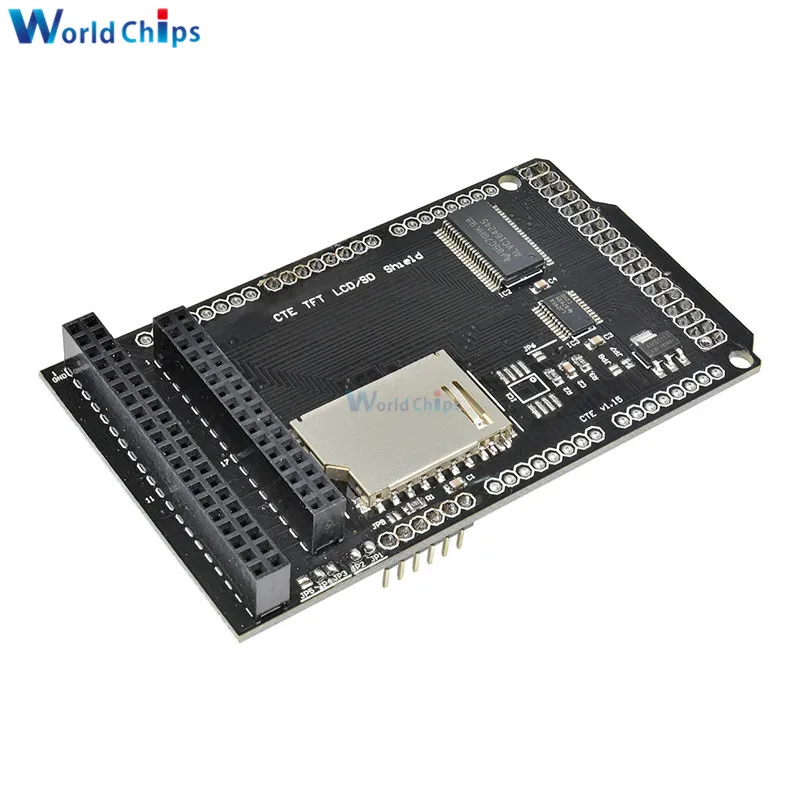

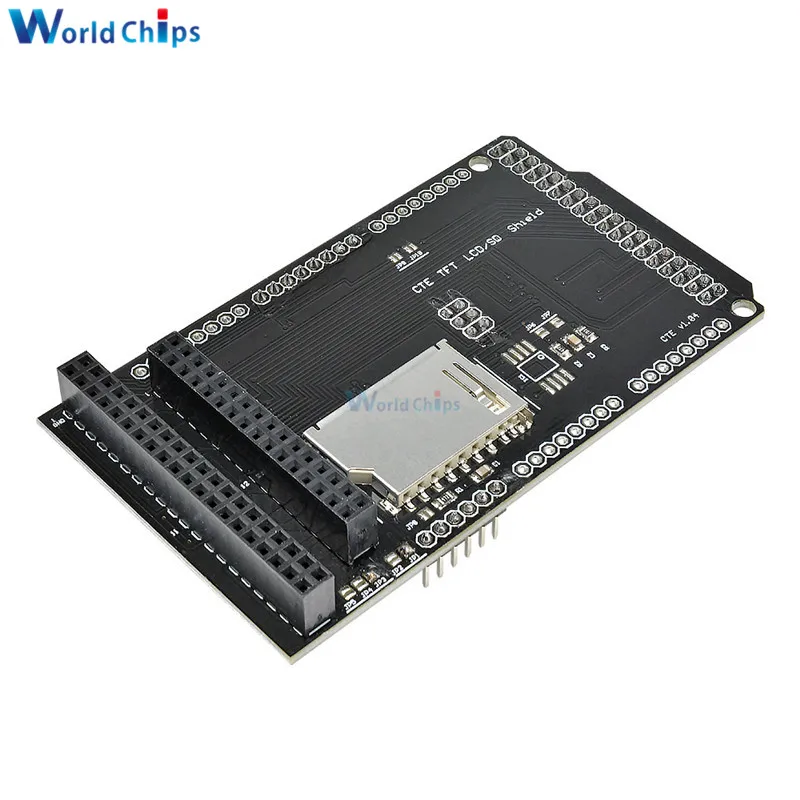

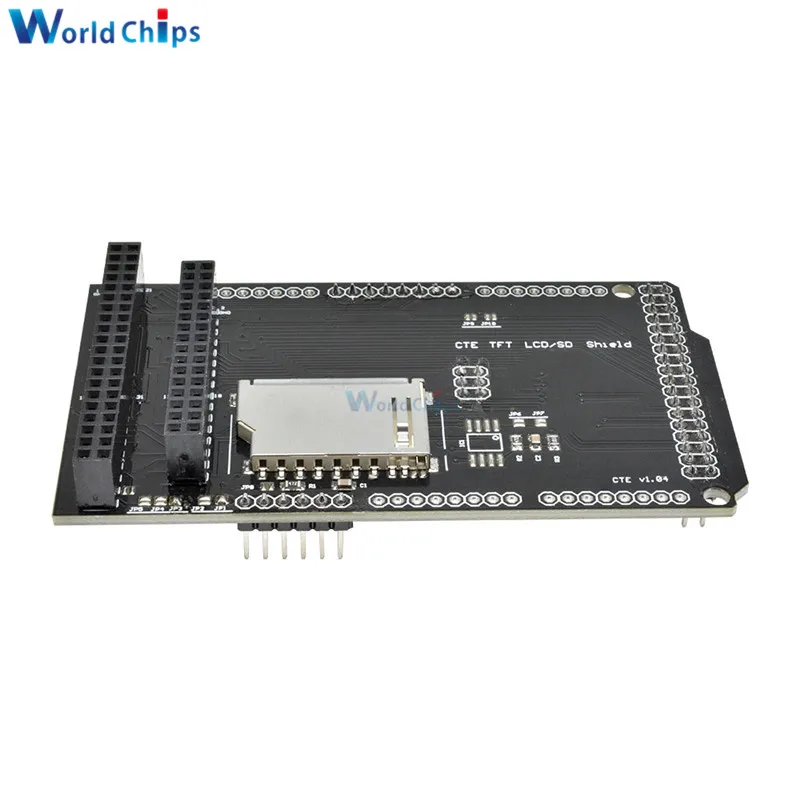

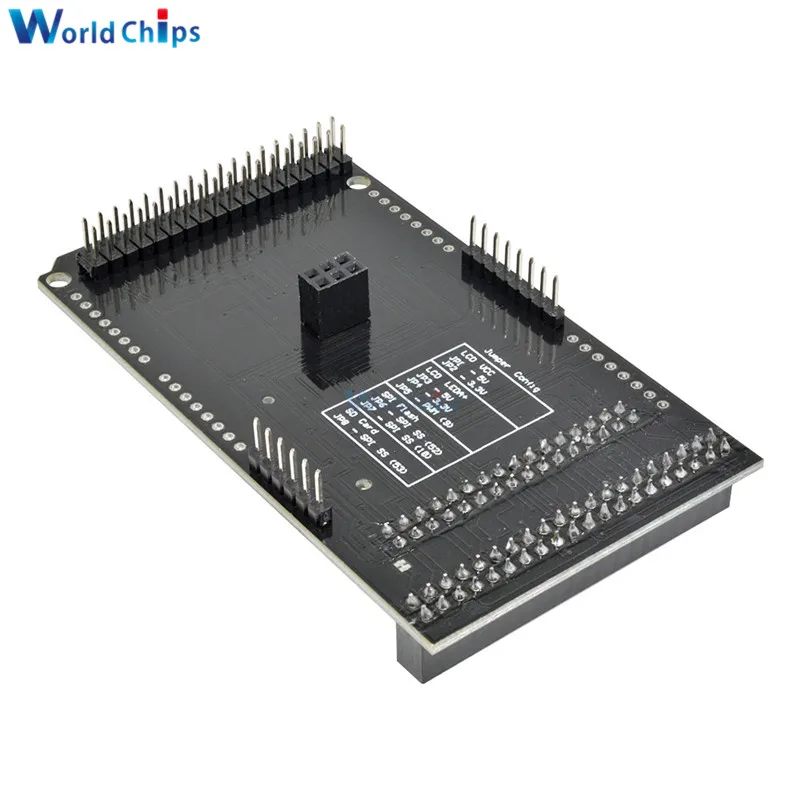

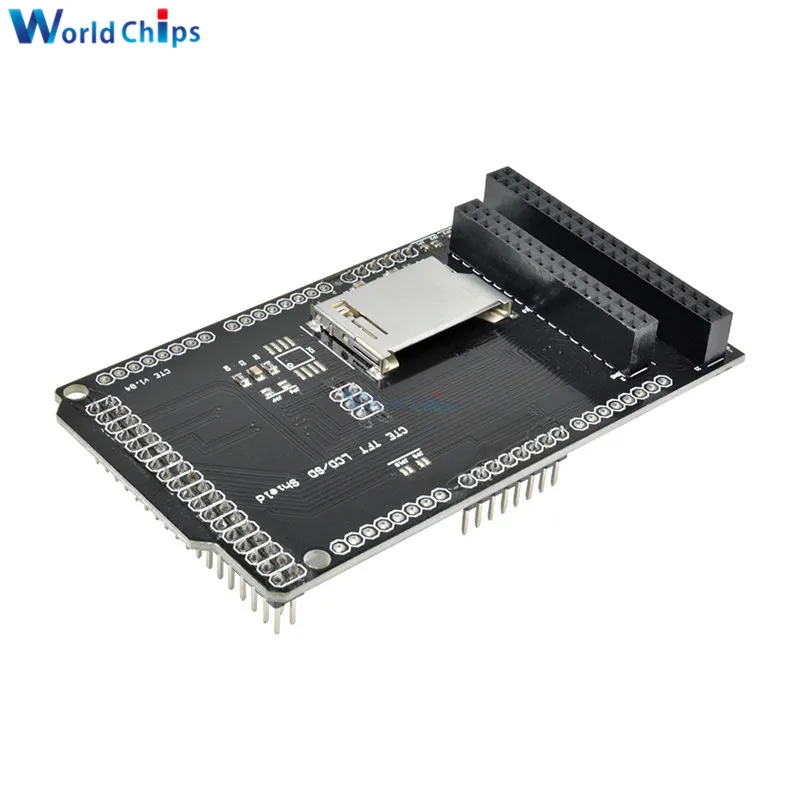

1 плата расширения экрана TFT/SD для ЖК-модуля Arduino DUE
