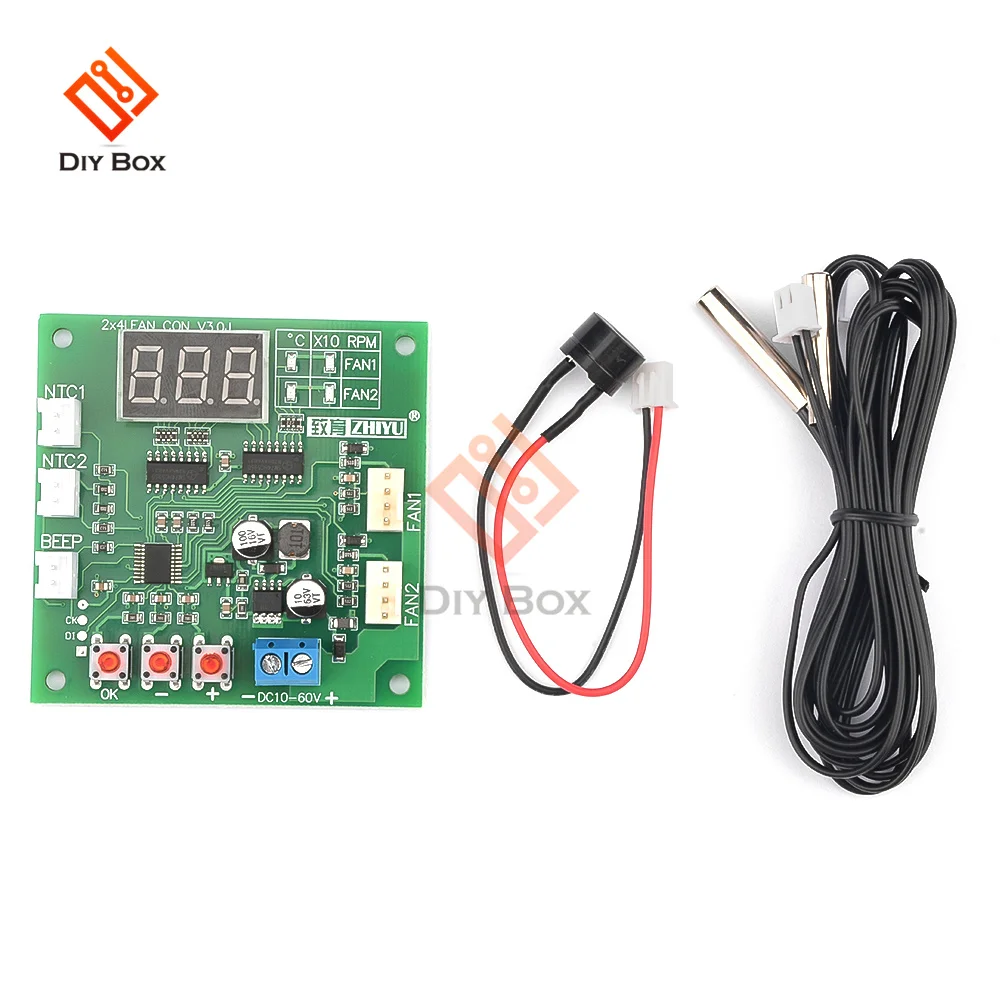

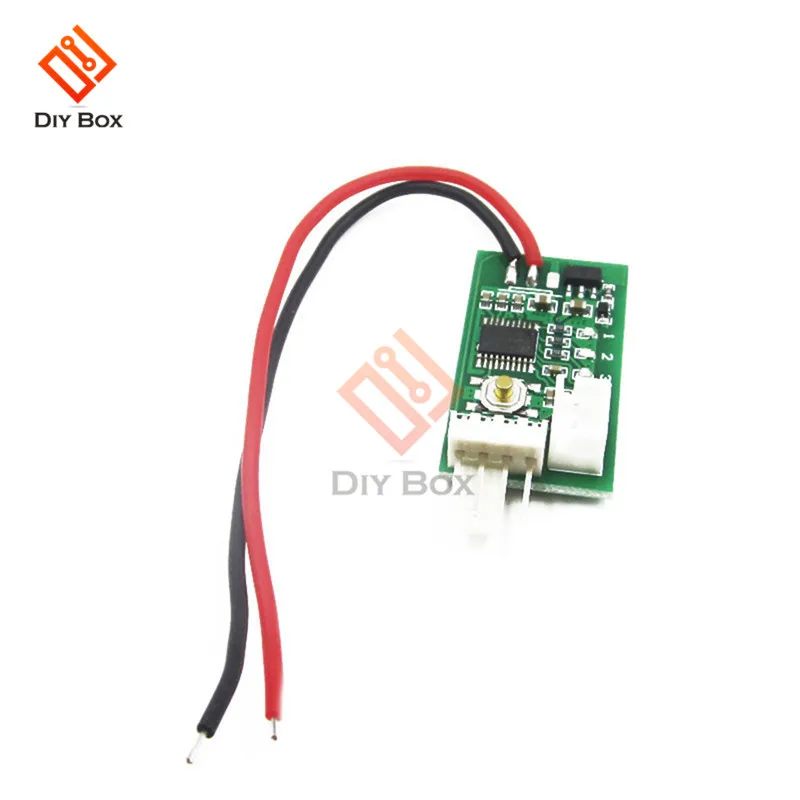

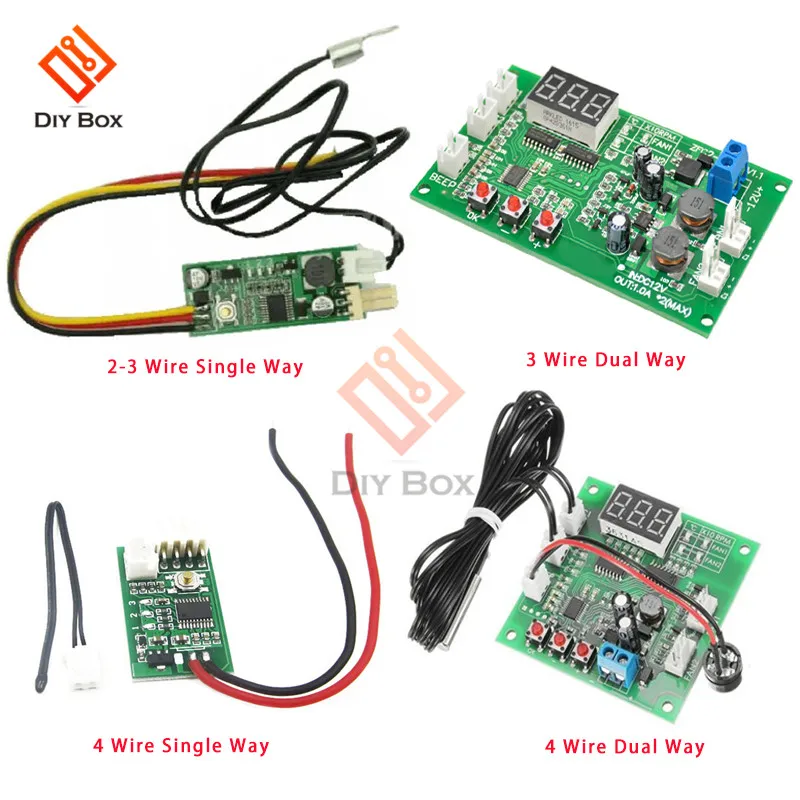

Постоянный ток 12 В 3 провода одиночный/двойной способ ШИМ вентилятор контроль температуры регулятор скорости
Характеристика:

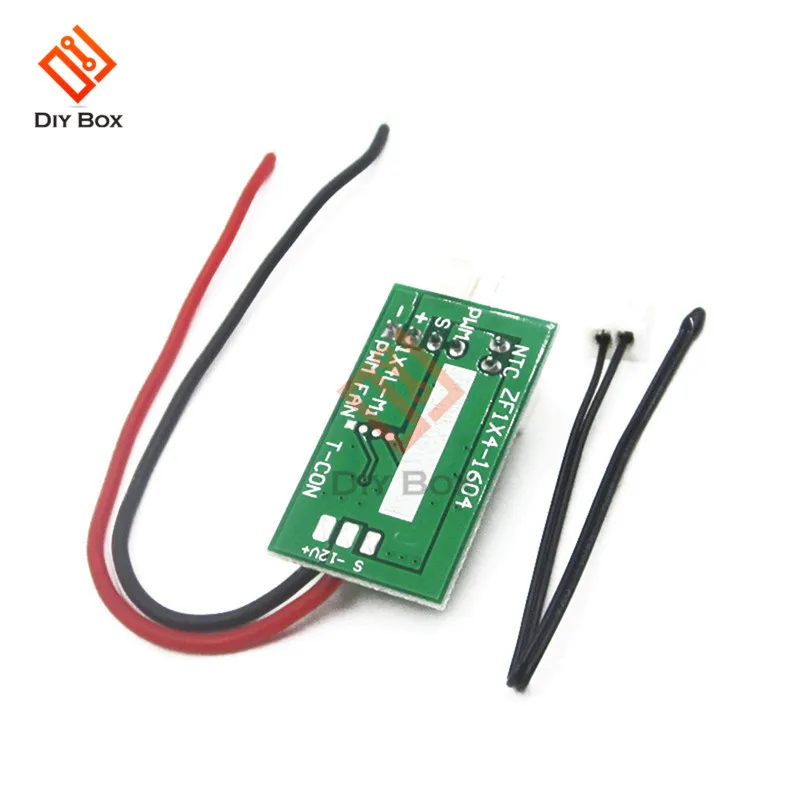

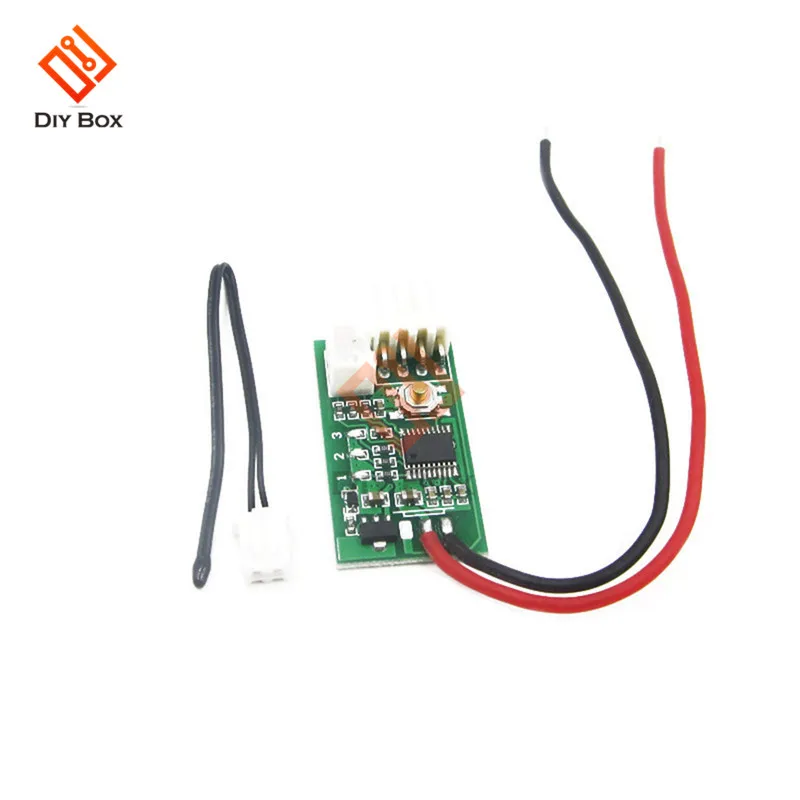

Контроллер контролирует только скорость четырехлинейного стандартного вентилятора PWM, не выключайте вентилятор.
С полным цифровым контролем, точной настройкой температуры и точным контролем.
Он интегрирует ручное регулирование скорости и функцию автоматического контроля температуры и регулирования скорости.
Ручное управление скоростью от 10%-100%, каждый 5%-это шестерня.
Автоматическая скорость контроля температуры от 30 градусов Цельсия, есть 49 видов сочетания температурных зон.
Он поддерживает три линии управления, настройка параметров автоматически сохраняет.
Параметр:
Рабочее напряжение: DC12V может работать в диапазоне 8-18 в
Интерфейс вентилятора: 2510-4P не хватает 1 изгиба (специальный интерфейс для компьютера 4P вентилятора)
Ток потребления: не более 20 мА
Ток вентилятора: менее 3 А
Выходной диапазон привода: 10% -100
Рабочая температура: от-10 до 60 градусов Цельсия
Параметры температурного зонда: NTC 50K B = 3950
Температура зонда: маленькая черная головка 120 градусов
Кольцевой зонд 110 градусов Цельсия
Размер платы: около 34 мм * 19 мм * 11 мм (за исключением расширенного интерфейса)
Интерфейс вентилятора продлевается на 8 мм
Заводские параметры по умолчанию:
Низкая скорость 20%.
Температура ускорения 30 градусов Цельсия.
Ускорение шириной 5 градусов Цельсия.
Не выключайте выход.
Компоненты:

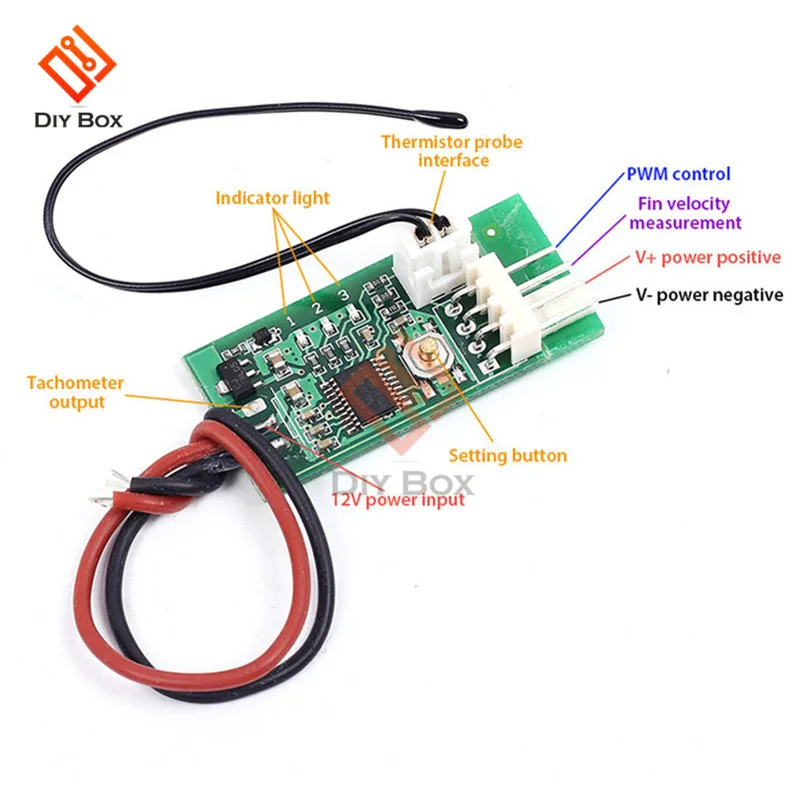

Входная линия: красный, черный, линия электропитания только для сварки 12 В положительного и отрицательного шнура питания, в качестве общего использования. Трехпроводной соединитель Оснащен разъемом 2510-3P, который используется для измерения скорости некоторых основных плат трех проводов вентиляторов. Большой интерфейс 4P облегчает получение энергии от шасси.
Температурный Зонд: маленькая черная головка коротка, низкая теплоемкость. Он подходит для тестирования узкого пространства и температуры воздуха, и ответ относительно быстрый. Кольцо зонд прилагается внутри кольцо с металлическим наконечником с фактурой с диаметром 4,2 мм. Подходит для крепления на радиатор или другую поверхность нагревательного объекта с помощью винтов.
Ручное автоматическое управление интеграции:
Ручное управление без температурного зонда. Нажмите/Дважды щелкните (дважды щелкните скорость не слишком быстро) кнопку вверх/вниз передач. Каждый сдвиг продолжается через 20 секунд, и передача автоматически хранится. Индикатор No. 2 быстро мигает за 20 секунд (когда температура
Управление недопустимо). Когда вспышка остановлена, это означает, что файл был сохранен. 3 /1 индикатор светильник всегда горит в тех случаях, когда вы не можете продолжать Увеличение/не по-прежнему для того, чтобы уменьшить позиции.
Когда датчик температуры установлен, ручная скорость используется в качестве начальной низкой скорости (нижняя линия скорости). Когда температура превышает ускоряющую температуру, скорость вентилятора плавно ускоряется с увеличением температуры.
Когда температура достигает и превышает сумму температуры ускорения и ширины ускорения (полной температуры скорости), вентилятор работает на полной скорости.

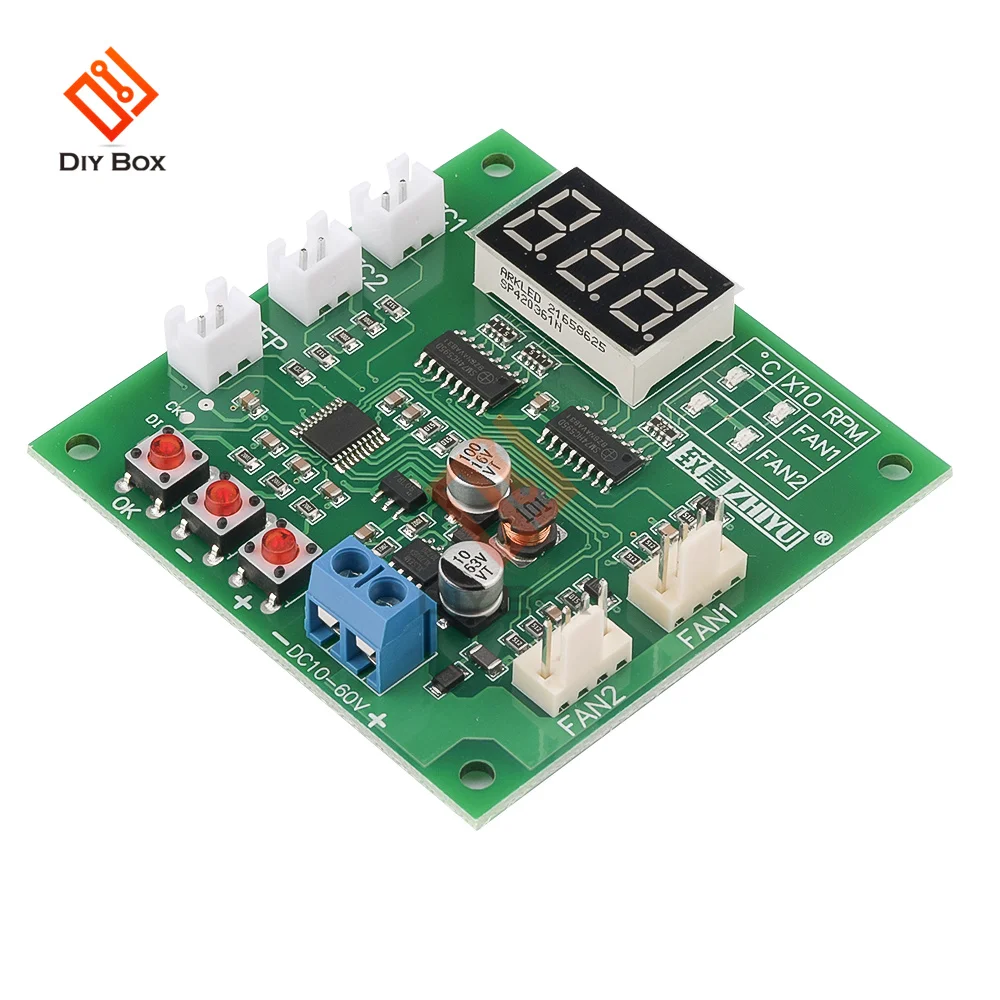

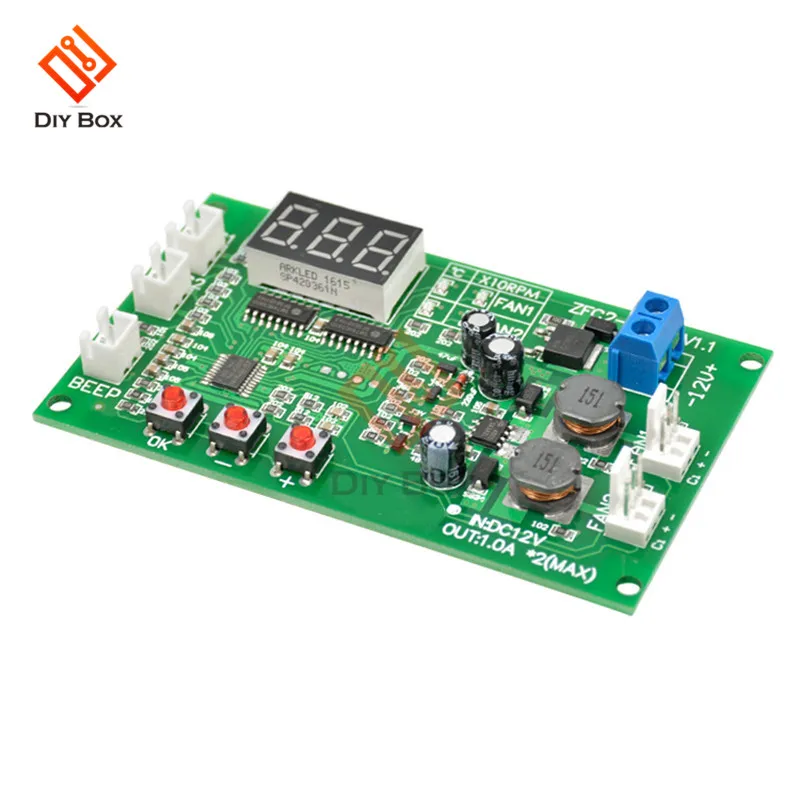

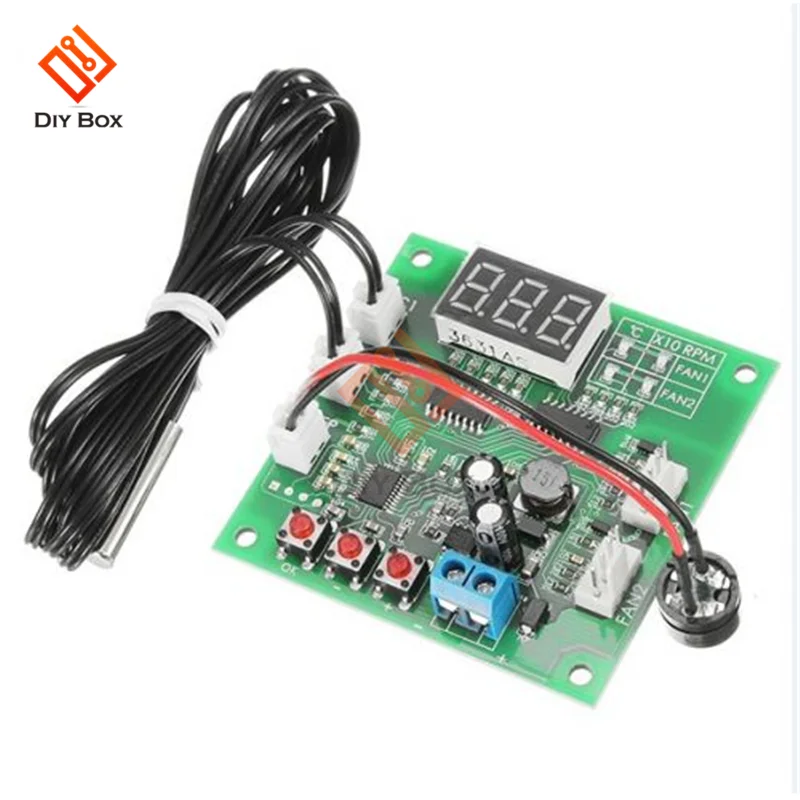

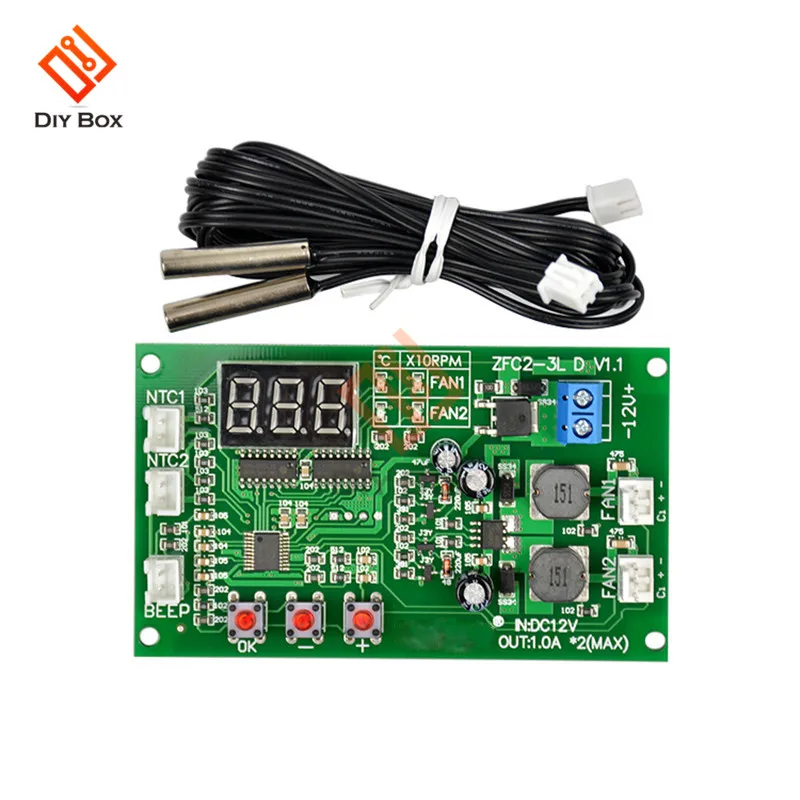

Постоянный ток 12 В 4 провода одиночный/двойной способ ШИМ вентилятор контроль температуры регулятор скорости
Параметры:
Напряжение источника питания: DC12V, максимальный диапазон 11-14 в, дисплей низкого напряжения L u, высокий дисплей H u, защита отключает выходное напряжение слишком высокое, будет повреждено.
Выходной ток: Одноканальный Максимальный непрерывный выходной ток 1.2A, двухканальный при использовании общего тока не может превышать 2.0A, не рекомендуется использовать ток менее 0.15A вентилятор.
Эффективность: 90% (входное напряжение 12V, двойной выход 8V 0.8A)
Защита от обратной полярности: защита от короткого замыкания, защита от обратной полярности, защита от обратного ввода питания.
Защита от перегрузки по току: нет защиты от перегрузки по току, обратите внимание, что изоляция установлена, подключена после линий питания, чтобы избежать короткого замыкания на выходе!)
Параметры термистора: NTC 10K B = 3950
Погрешность измерения: 1%-0,5 Цельсия, в сочетании зонд 1% максимальная погрешность 2% -1 градусов Цельсия

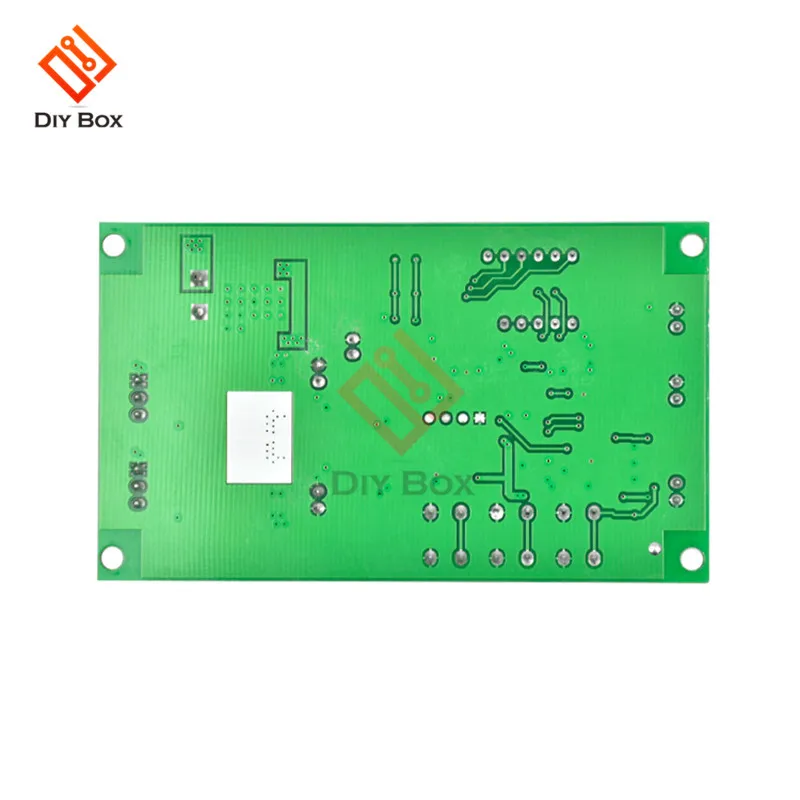

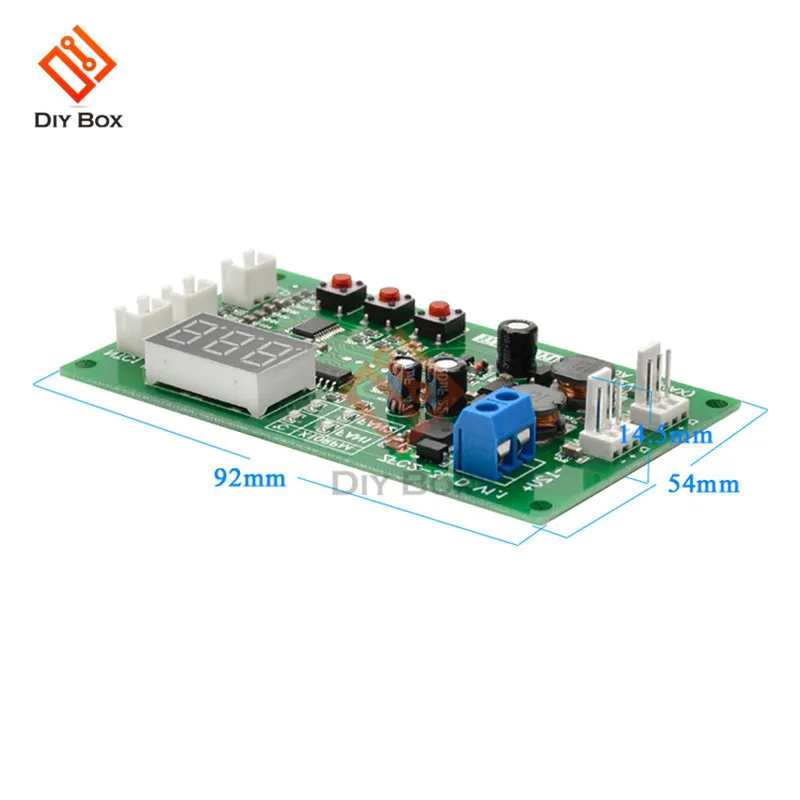

Размер платы: около 92 мм * 54 мм (Ш * В)
Отверстие для позиционирования: около 87 мм * 47 мм диаметр 3,4 мм
Описание:
(При минимальной скорости) Ручная настройка скорости:
Нажмите кнопку OK, чтобы запустить состояние, чтобы ввести функцию настройки скорости, два фонаря FAN1 загораются одновременно от имени регулировки тока-это выходной размер вентилятора, нажимая кнопки +, чтобы отрегулировать минимум 1, максимум 100. После нажатия кнопки OK, чтобы ввести настройку двух параметров выходного размера вентилятора, нажмите кнопку OK снова после завершения настройки, выйти и сохранить параметры.
Контроль температуры и сигнализация остановки настройки:
Режим работы, нажмите кнопку OK, чтобы войти в контроль температуры и сигнализация остановки, справа светодиодный индикатор показывает соответствующие настройки канала, отображение и установка параметров, соответствующих значению и объему (далее "**" представляет номер):
L ** диапазон ускоренной температуры 5-94 по Цельсию и менее H ** не менее 5 по Цельсию, в противном случае связь поднимается H **.
H ** полный температурный диапазон 10-99 градусов Цельсия и выше L ** не менее 5 градусов Цельсия, в противном случае соединение вниз L **.
F ** температура выключения вентилятора, минимальное значение 1 и максимальный предел меньше L ** 2 по Цельсию, установлен в F00, вентилятор не выключается.
Бон/боф канал сигнализация остановки ВКЛ/ВЫКЛ.
Во время нормальной работы дисплей Автоматически поворачивает канал 1 температуры, скорости, канала 2 температуры, скорости, нажатием кнопки + для быстрого переключения дисплея.
Нажав кнопку +-для настройки настроек, нажмите кнопку OK, чтобы переключиться, чтобы задать параметры, и таким образом заказ будет установлен выше канала после канала два параметра, И, наконец, нажмите кнопку OK один раз, чтобы выйти и сохранить параметры.
Дополнительная информация: вентилятор выключен после включения функции, когда температура канала достигает значения L **, вентилятор начинается с самой низкой скорости, ускоряется с увеличением температуры, когда температура канала ниже F ** значения, вентилятор выключен. Сигнализация остановки соответствующего канала автоматически защитит от обнаружения скорости.
