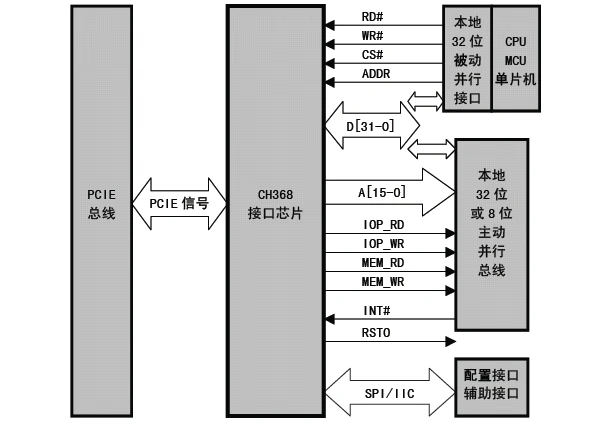

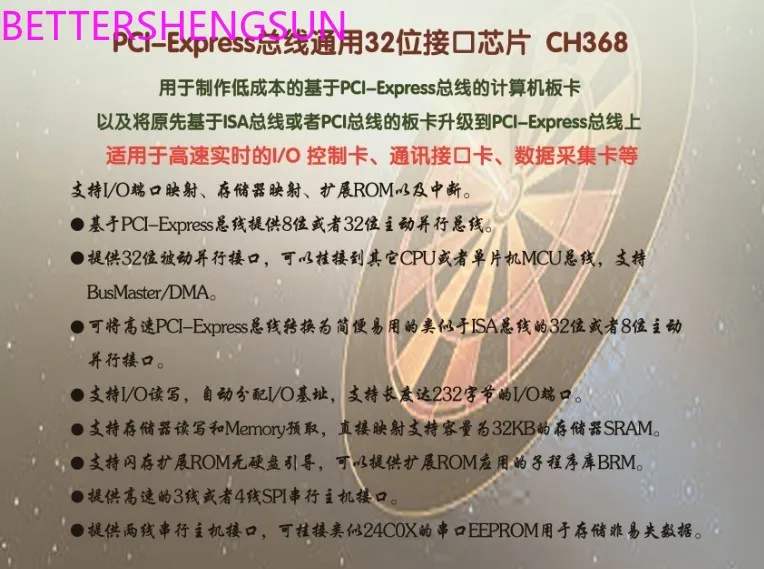

CH368 является универсальным чипом интерфейса, подключенным к шине PCI-Express, и поддерживает отображение портов ввода/вывода, отображение памяти, расширенное ПЗУ и прерывания. CH368 преобразует высокоскоростной шины PCIE в легкое в использовании 32-битных или 8-битный активный параллельный интерфейс похож на шину ISA, который используется для производства недорогих компьютерных плат на базе шины PCIE и обновления плат, первоначально основанных на шине ISA или шине PCI до шины PCIE. По сравнению с другими основными автобусами, шина PCIE имеет более быструю скорость, лучшую производительность в реальном времени и лучшую управляемость, поэтому CH368 подходит для высокоскоростных карт управления I/O в реальном времени, карты интерфейса связи, карты сбора данных и т. Д. Следующая фигура представляет собой блок-схему общего применения.

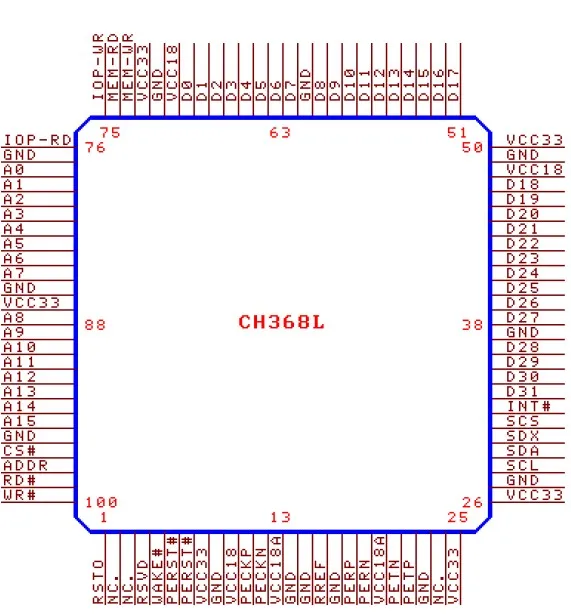

2. Характеристики 8-или 32-разрядный активного параллельного автобуса предоставляется на основе PCIE шины. Обеспечить 32 бит пассивный параллельный интерфейс, который может быть подключен к другому Процессор или MCU автобус и поддержка по шине/DMA. Поддерживает чтение и запись ввода/вывода, автоматически распределяет базовые адреса ввода/вывода и поддерживает Порты ввода/вывода длиной до 232 байт. Поддержка чтения и записи памяти и предвыборки памяти, поддержка прямого сопоставления памяти SRAM. С объемом 32 КБ Ширина считывания и записи импульсный является необязательным от 30nS для 450nS, и скорость 32 бит памяти взрыв блок доступа может достигать 50 Мб/сек. Поддержка прерывания уровня или ввода запроса прерывания кромки, поддержка совместного использования прерывания. Поддерживает расширение флэш-памяти без загрузки жесткого диска, может обеспечить subroutine библиотеки BRM. Для расширенных приложений ROM Обеспечивает высокую скорость 3-провода или 4-провод SPI последовательный интерфейс хоста. Предоставляется двухпроводной интерфейс последовательного хоста, который может быть подключен к последовательному порту EEPROM устройства, аналогичного 24C0X для хранения нелетучих данных. Драйвер может установить идентификацию устройства (идентификатор поставщика, идентификатор устройства, код класса и т. д.) платы PCIE в устройстве EEPROM. Встроенный блок синхронизации оборудования от 2 до 8 мс используется в качестве справочной информации о задержках во время работы программного обеспечения. Драйвер поддерживает Windows 98/ME/NT4.0/2000/XP/Vista и Linux, предоставляет API уровня приложения. Через DLL 3,3 V источника питания, напряжение, I/O pin Поддержка 5 В, Выдерживаемое Напряжение, а также поддерживает низкую потребеление энергии спящий режим. LQFP-100 Бессвинцовая посылка, совместимая с RoHS.
3. Упаковка
Список доставки:
Один, один кусок доски развития
2. 1 CD-rom (VCD). Для данных платы

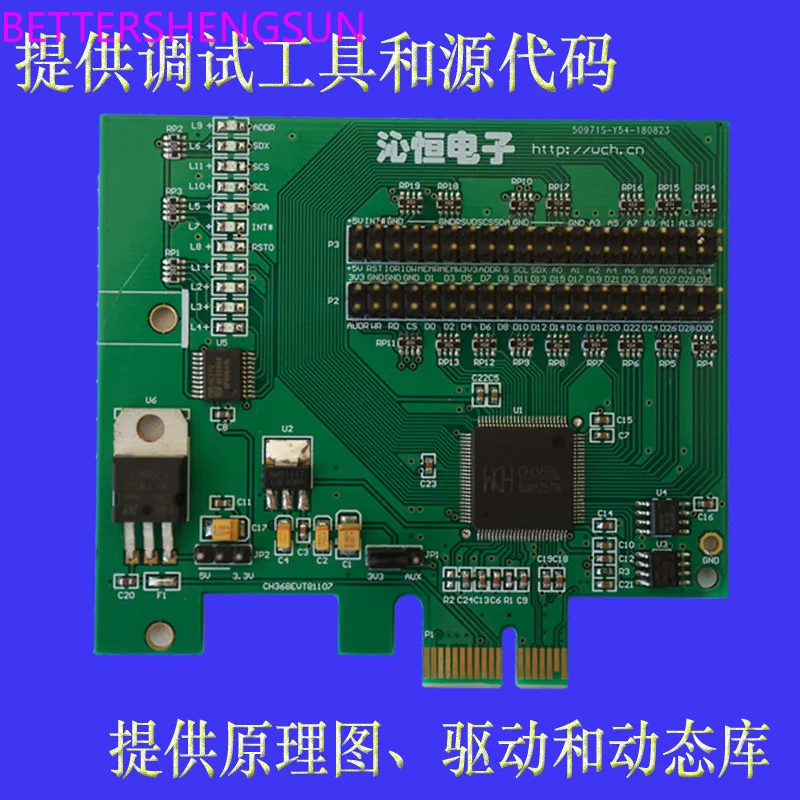

Макетная плата может демонстрировать функции: чтение и запись IO, чтение и запись MEM (внешняя MEM), память I2C (24C02) Чтение и запись, управление SPI интерфейсом FLASH, CH368 Настройка пространства для чтения и письма, прерывание работы, пользовательская функция PCIe-ID, Настройка ширины импульса.
Компакт-диск данных содержит:
CH368 руководство по чипам, схема макетной платы, инструкция по развитию, DEBUG368 инструмент отладки и исходный код инструмента, драйвер Windows и DLL динамическая библиотека CH368 чип, драйвер LINUX и Lib библиотека CH368 чип
