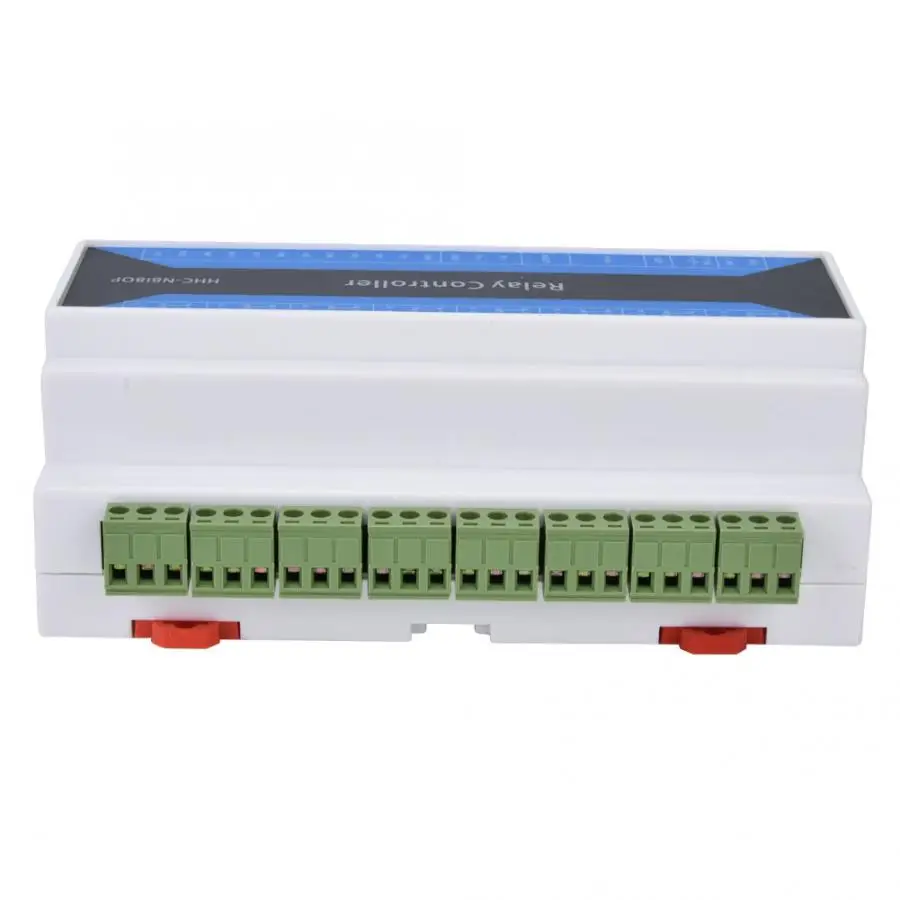

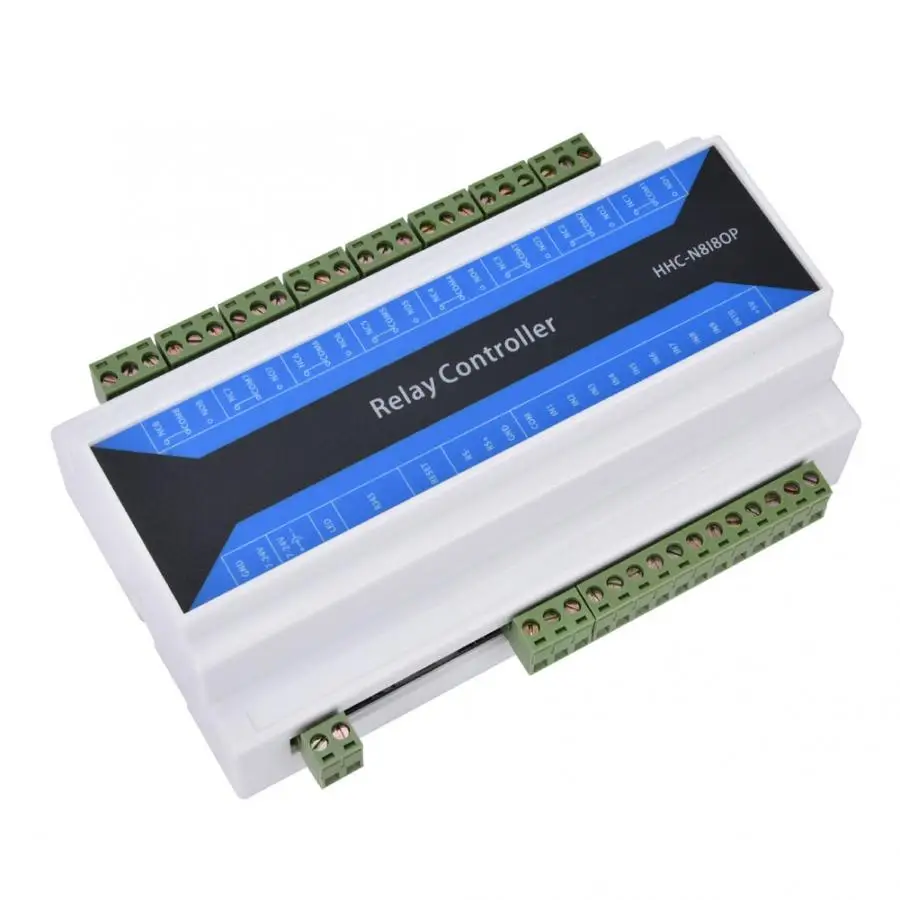

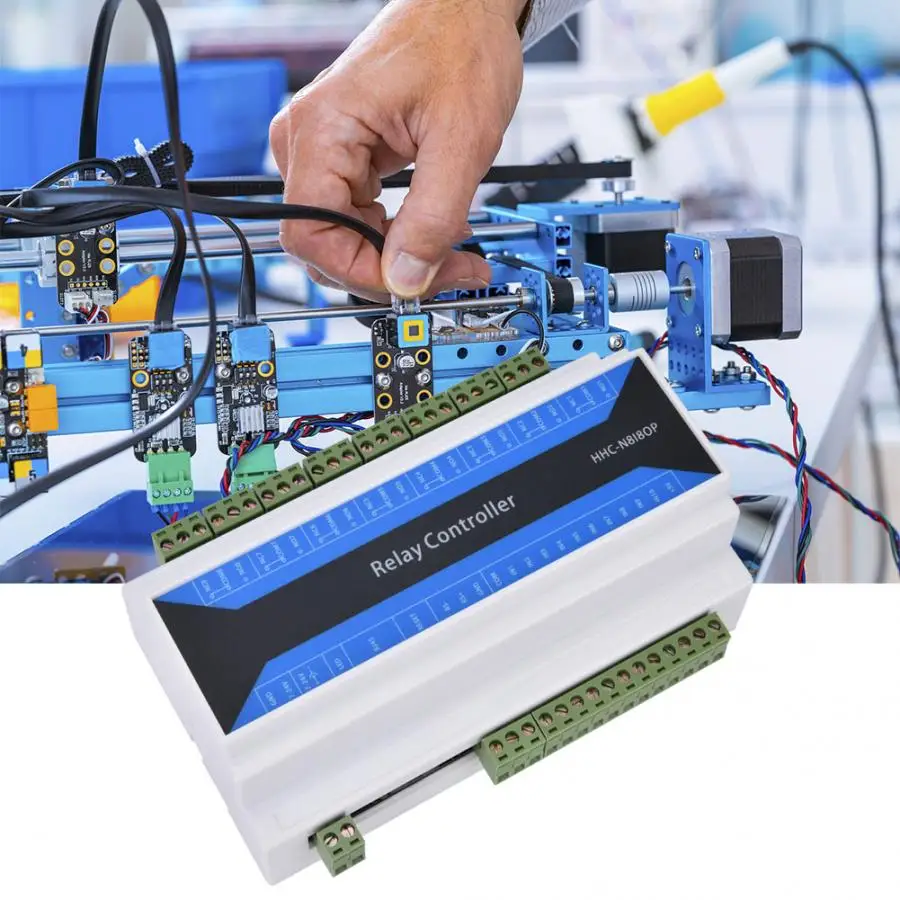

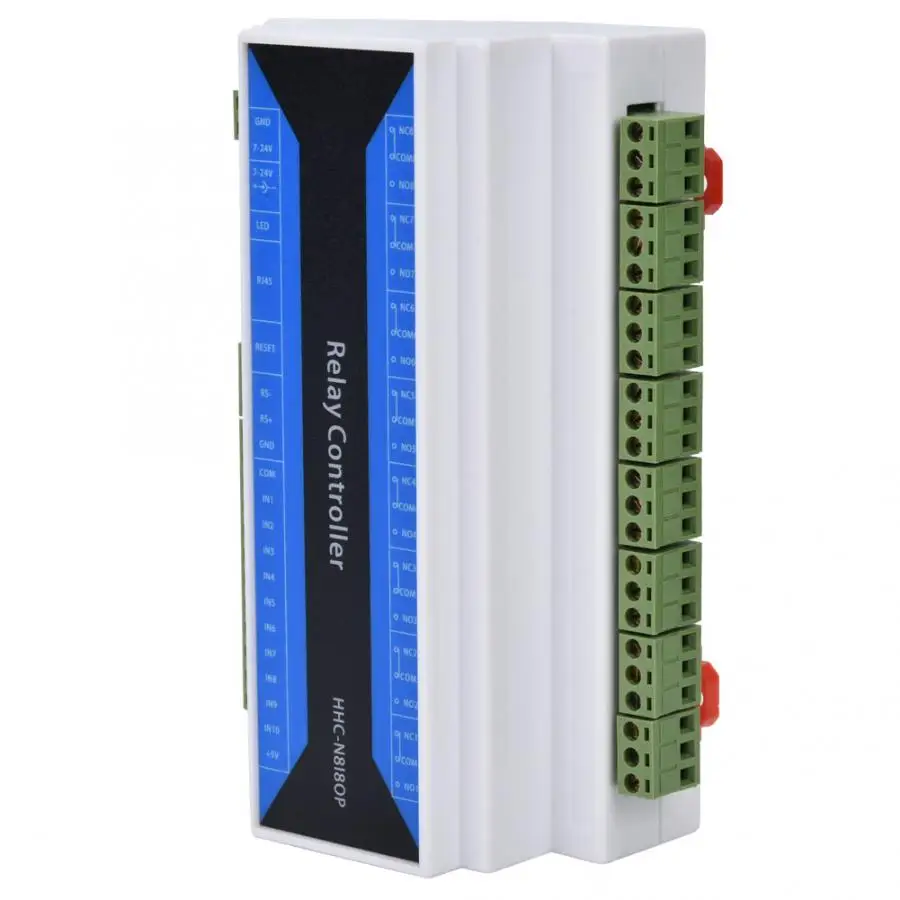

HHC-N8I8OP 8-канальное цифровое сетевое реле, устройство дистанционного управления Ethernet к RS485 MODBUS TCP Bistable, релейный модуль, автоматический IP

8-канальный сетевой модуль реле дистанционного Управление реле устройства Ethernet для RS485

Характеристика:

1. Сильная способность анти-помех, может быть подключена к внешнему контактору и реле переменного тока, не будет разбиваться при сильных электромагнитных помех.

2. Продукт устойчив к высоким температурам и может работать в окружающей среде от-40 до 85 ℃.

3. Продукция промышленного класса. Поддержка автоматического приобретения IP.

4. Истинная скорость 100 м обеспечивает надежную связь с 0 командами задержки.

5. Поддержка 10 TCP клиентских подключений под TCP сервер.

6. Через предоставленное программное обеспечение конфигурации, вы можете настроить пять рабочих режимов: TCP сервер, TCP клиент, UDP сервер, UDP клиент, DNS имя домена.

7. 8-канальный видеорегистратор реле 8-канальный цифровой вход с полным и полный модуль ввода-вывода. С функцией снижения мощности (сохранение статуса реле).

8. С портом RS485, он поддерживает прозрачную передачу Ethernet к RS485.

Спецификация:

Тип изделия: сетевое реле

Источник питания: DC7 ~ 24 В (разъем постоянного тока или клемма проводки могут быть выбраны для ввода питания.)

Размер разъема постоянного тока (ODxID): 5,5x2,1 мм/0.22x0.08in

Диапазон рабочих температур: -40 ~ 85 ℃

Руководство пользователя:

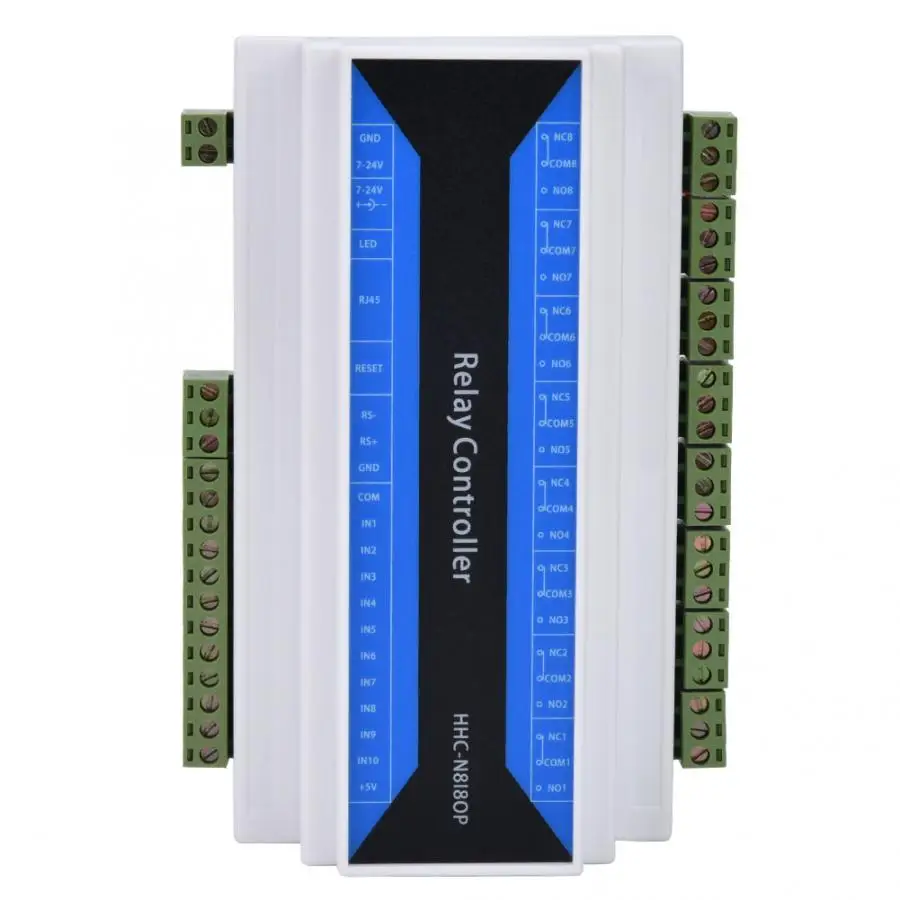

1. 8 независимых релейных выходов

Выход не имеет напряжения. Одиночное реле имеет Номинальный ток постоянного тока 10 А, номинальный ток переменного тока 10 А, максимальный номинальный ток переменного тока 250 В и максимальный номинальный ток постоянного тока 30 В.

2. 10 каналов независимого ввода

① IN9 означает полное открытие, после того как IN9 имеет цифровой вход, все реле подключены.

② IN10 означает полное выключение. Когда IN10 имеет выход, все реле выключены.

③ 8-Вход пользователем IN1-IN8 может быть настроен в трех различных режимов работы через параметры конфигурации инструмент, и выбирается в соответствии с «Вход режим» инструмент для настройки.

④ В режиме «нормальный вход» приобретается обычный входной сигнал. Чтобы получить статус ввода, на устройство отправляется команда для чтения состояния ввода.

⑤ Режим «триггерное реле», после того как этот режим имеет вход, соответствующее состояние реле изменяется, и управление IN1-IN8 соответствует реле 1-8.

Active режим активной загрузки, который активно посылает статус входного сигнала в сеть, подключенную к устройству, когда происходит изменение входного сигнала.

Device устройство имеет интерфейс RS485. Его можно контролировать с помощью оборудования RS485 от других производителей. Может реализовывать прозрачную передачу данных сети к данным RS485, скорость передачи данных 300-115200 может быть настроена. При использовании паритета, бит данных должен быть настроен на 9 бит, и Параметры последовательного порта настроены через инструмент конфигурации.

⑧ Устройство имеет функцию снижения мощности, которая сохраняет состояние реле и может быть настроена через инструмент конфигурации.

Reset ⑨ конфигурацию. Позиция сброса этикетки-это Заводская кнопка сброса.

Введение режима работы:

Рабочий режим настроен с предоставленным программным обеспечением конфигурации.

1. TCP сервер

В этом режиме устройство может быть подключено только через TCP клиент и поддерживает подключение 10 TCP клиентов.

2. Клиент TCP

В этом режиме устройство активно подключается к TCP серверу (Удаленный IP и удаленный номер порта-это параметры подключения устройства). Можно подключить только один сервер.

3. UDP сервер

В этом режиме поддерживается любая связь UDP.

4. Клиент UDP

В этом режиме поддерживается только связь UDP для удаленного IP и удаленного номера порта (настройки программного обеспечения конфигурации).

5. DNS имя домена

В этом режиме устройство подключается к TCP серверу (порт является удаленным портом), который связывает имя домена с TCP клиентом.

Интерпретация команд:

Вышеуказанные команды отправляются и получаются персонажами. После выполнения команды возврата перевозки нет места. Чтобы быть шестигранным, вам нужно проверить таблицу кодов ASCII, чтобы преобразовать себя.

Получить имя устройства:

Отправить: имя

Возврат: имя = "HHC-N8I8OP"

HHC-N8I8OP является именем устройства и может быть настроен с помощью инструмента конфигурации.

Управляйте первым реле:

Отправка: on1

Возврат: on1

Выключите первое реле:

Отправка: off1

Возврат: off1

Командный формат включен и выключен, за которым следует релейный канал, и управление 2-8 такое же, как и выше.

Управление всеми реле:

Отправка: all00000011

Возврат: relay00000011

Все это для управления всеми релейными командами, последние 8 каналов управления, 1 означает вытягивание, 0 означает ослабление вышеуказанной команды, чтобы указать, что первая дорога соединена со второй дорогой, И третья дорога выпущена. После выполнения этой инструкции она возвращается в состояние реле. Информация о состоянии реле такая же, как информация, возвращенная командой read.

Контроль задержки:

Например, если вы хотите получить реле, а затем отпустить его в течение 2 секунд, вы можете отправить следующую команду.

Отправка: on1:02

Возврат: on1

Вышеуказанная Команда указывает, что реле выпущено через 2 секунды pull-in, on1: указывает реле, которое нужно контролировать, а затем время задержки, максимум 99 секунд, например, on2:12 означает, что второе реле выпущено через 12 секунд pull-in. Другие элементы управления 2-8 такие же, как и выше.

Чтение статуса реле:

Отправка: чтение

Возврат: relay00000001 (представляет собой статус 8-канальный видеорегистратор реле, 1 означает, что реле закрыто, 0 означает, что в том случае, если устройство будет выпущен, указанные выше свидетельствует о том, что во-первых реле закрыто, И реле 2-8 выпущено)

Переключатель чтения:

Отправка: вход

Возврат: Input00000001

Вход с последующим 00000001, 1 означает, что есть цифровой Вход, 0 означает, что нет переключения Вход с указанием Вход состояния 8-канальный видеорегистратор переключатель, вышеуказанная команда показывает, что первая схема имеет цифровой вход, а вторая не имеет цифрового входа. Переключатель 9th и 10th используется для управления полным открытием и закрытием реле и не может быть прочитана. Вход настроен в режиме «Активная Загрузка», и вышеуказанная информация о возврате автоматически отправляется при изменении входного сигнала переключателя.

Высокоскоростная связь:

Высокоскоростная связь, компьютер не должен ждать, пока устройство отправит данные, и устройство может справиться с этим. Работает под TCP-серверами, устройство поддерживает 10 TCP клиентов, чтобы непрерывно отправлять данные. Микросхема сети, которая не является интерфейсом последовательного порта, такой как чип, такой как ENC28J60 или W5500, сопоставима с истинным сетевым портом 100 м.

Посылка:

1 х Сетевое реле
