Комплект сделай сам для металлоискателя, Бесконтактный Модуль платы датчиков 3-5 в постоянного тока, Электронная деталь, металлоискатель сделай сам
Aideepen Official Store - Надежность 95.75%
Более 15487 подписчиков, дата открытия магазина 30.07.2018
- Положительные оценки: 97% (11635)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 26.04.2022
0 Отзывов
2 Заказов
Описание:
1. Введение:
Металлоискатель-это высокопроизводительный металлоискатель, предназначенный для обеспечения безопасности.
2. Параметр:
Нет.
Параметр
Значение
1
Название
Металлоискатель
2
Рабочее напряжение
Постоянный ток 3-5 В
3
Рабочий ток
40 мА
4
Ток в режиме ожидания
5 мА
5
Расстояние обнаружения
60 мм
6
Режим сигнализации
Звук/светильник
7
Сложность
Легко
8

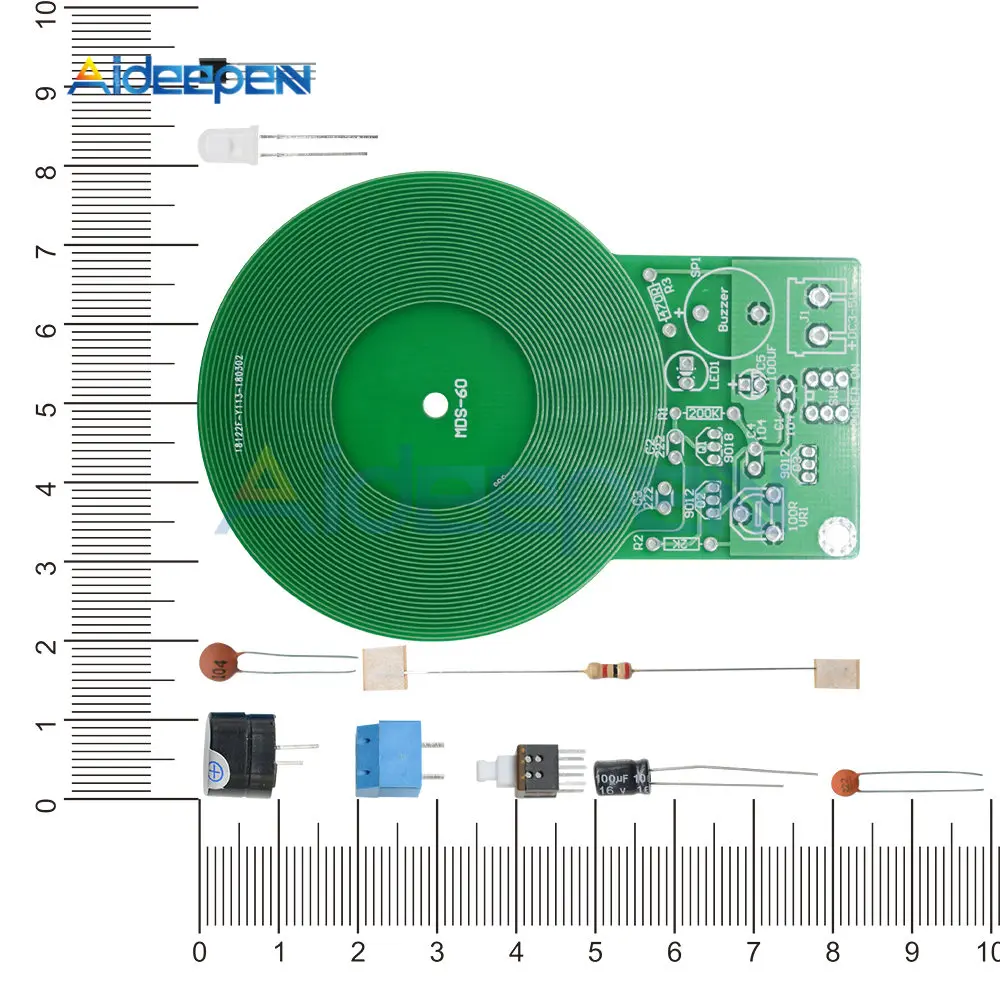

Размер печатной платы
86*61 мм
3. Применение:
1>. Развлекательная игра
2>. Проверка безопасности
3>. Поиск металлических изделий
5>. Обнаружение автомобиля
5>. Трафик статистики
6>. Контроль пола лифта
7>. Обнаружение положения производственного оборудования
8>. Разработка и дизайн производственного оборудования
9>. Дизайн электронного продукта
10>. Разработка игрового оборудования
11>. Металлический Бесконтактный переключатель
12>. Обнаружение металла в организме человека
4. Схема:

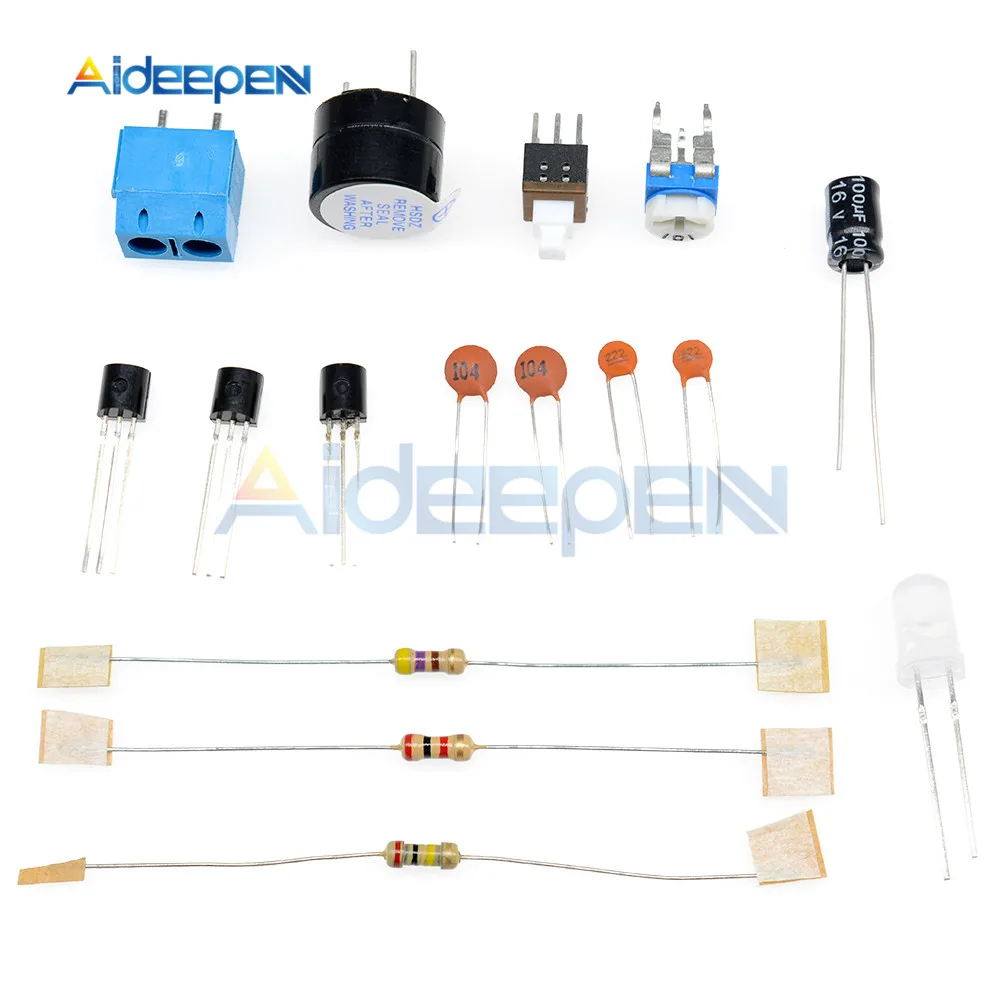

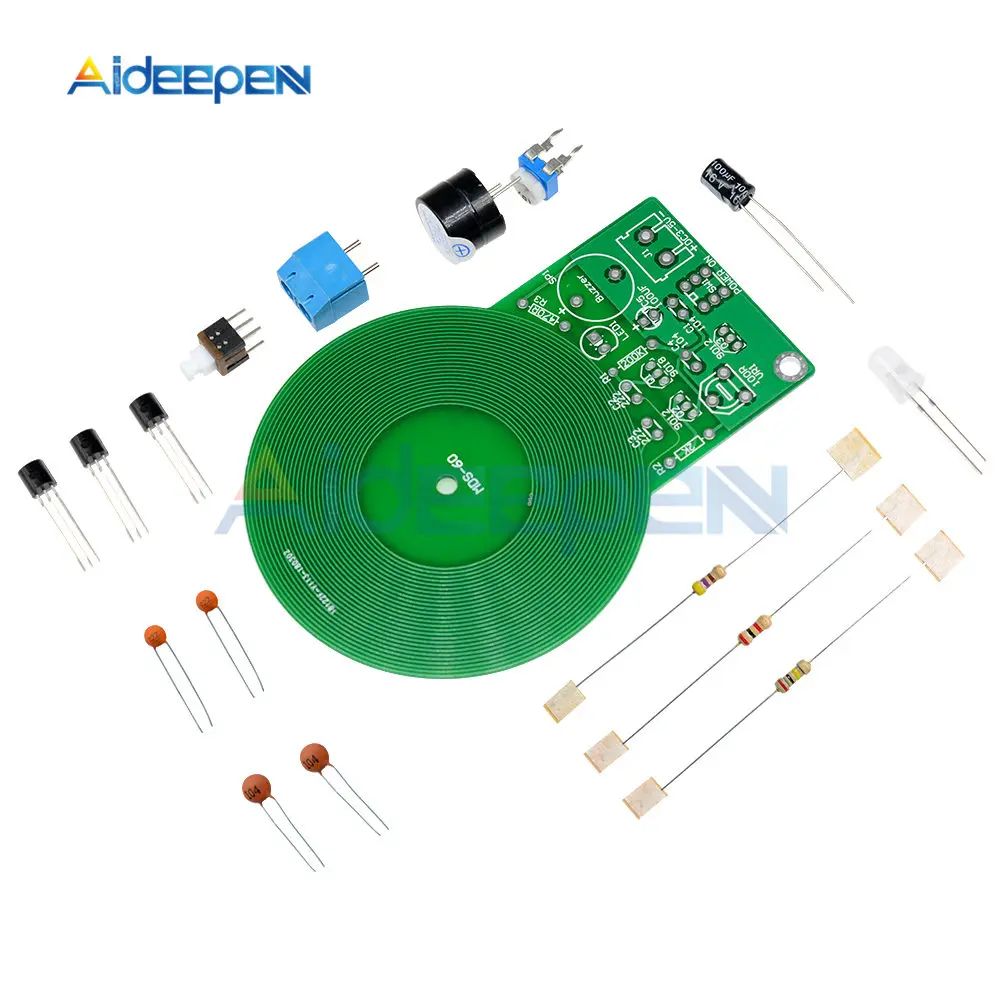

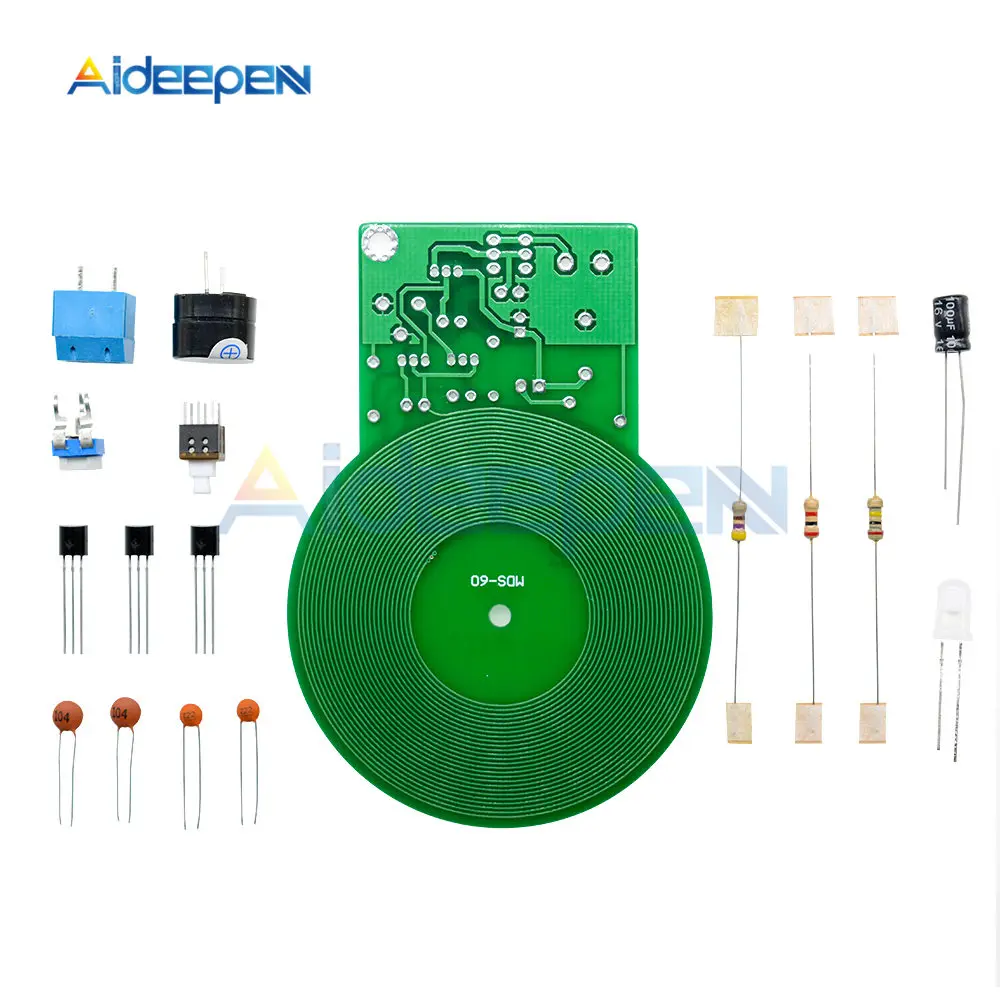

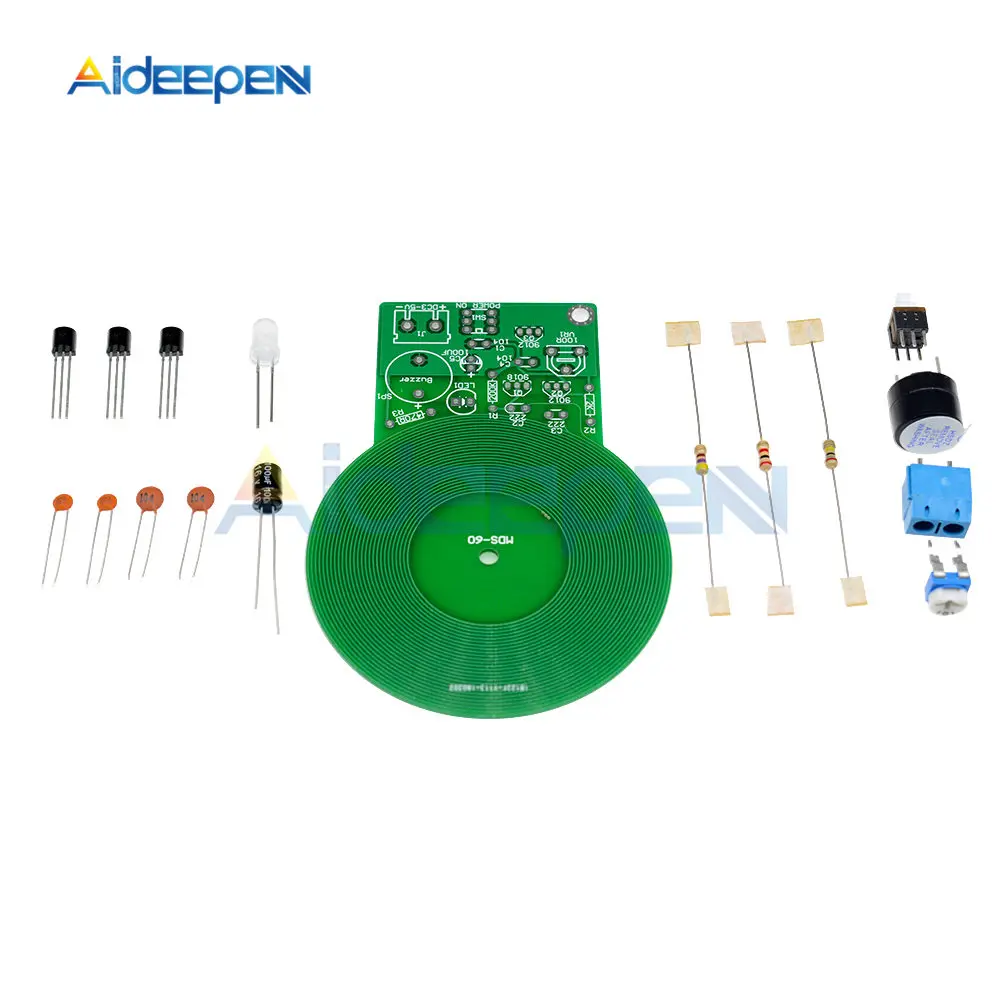

5. Список компонентов:
Нет.
Название компонента
Маркер PCB
Параметр
Кол-во
1
Металлический пленочный резистор
R3
470ом
1
2
Металлический пленочный резистор
R2
2K
1
3
Металлический пленочный резистор
R1
200K
1
4
Потенциометр
VR1
100р
1
5
Керамический конденсатор
C2,C3
0,022 мкФ
2
6
Керамический конденсатор
C1,C4
0,1 мкФ
2
7
Электролитический конденсатор
C5
100 мкФ
1
8
Красный светодиодный
LED1
5 мм
1

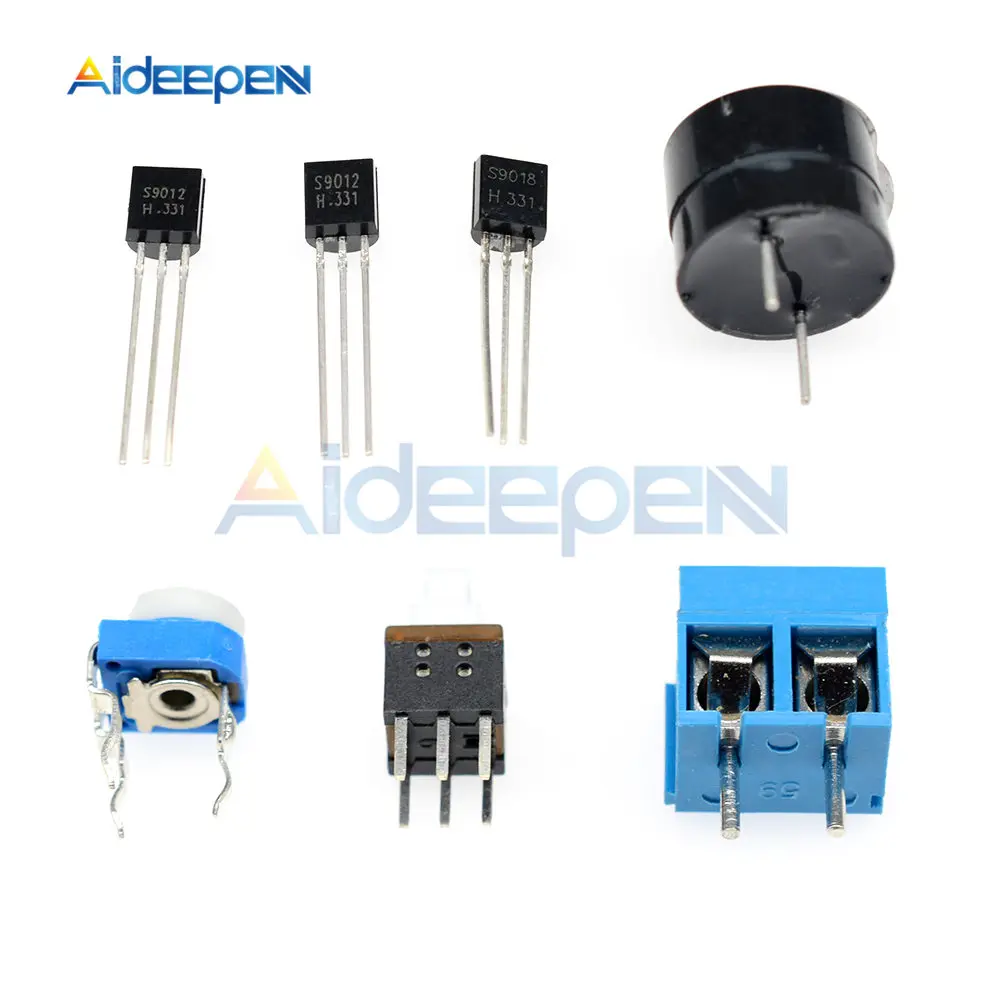

9
S9012
Q2.Q3
До-92
2
10
S9018
Q1
До-92
1
11
Выключатель питания
SW1
6*5 мм
1
12
Зуммер
SP1
9*12 мм
1
13
Разъем питания
J1
KF301-2P
1
14

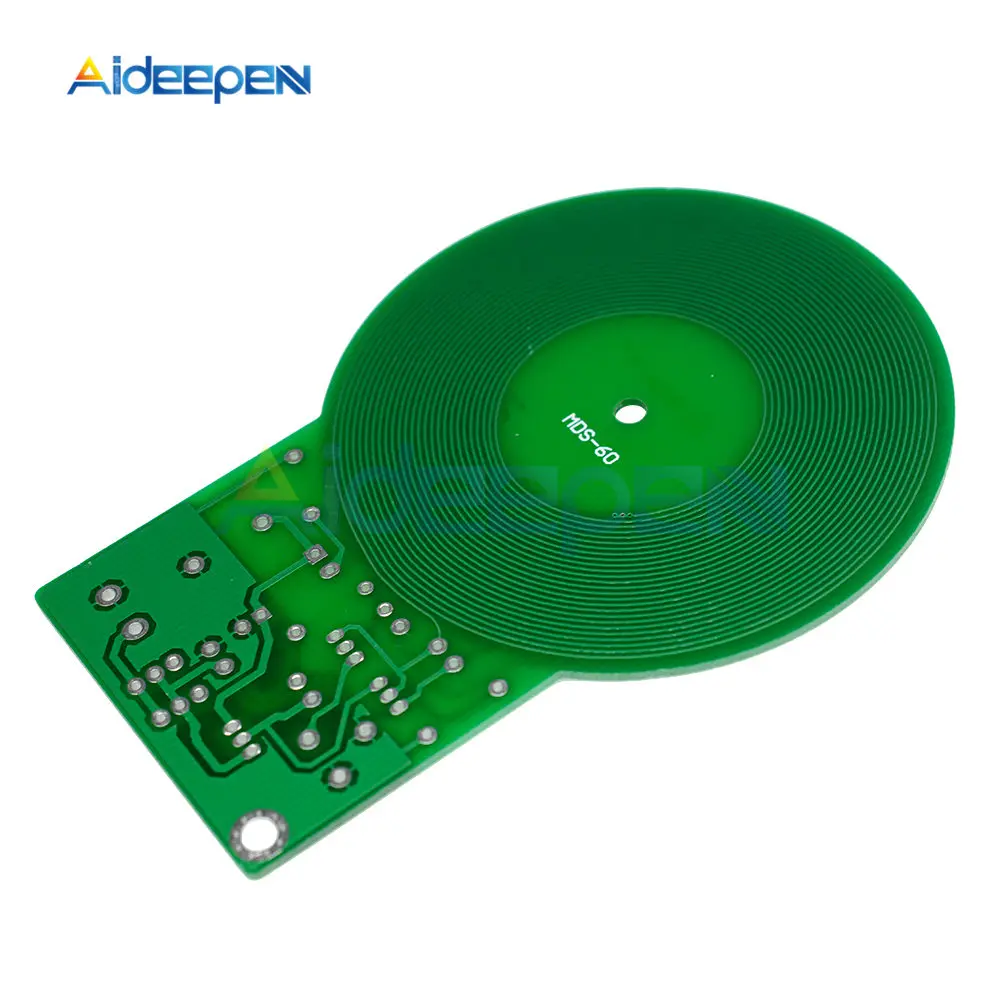

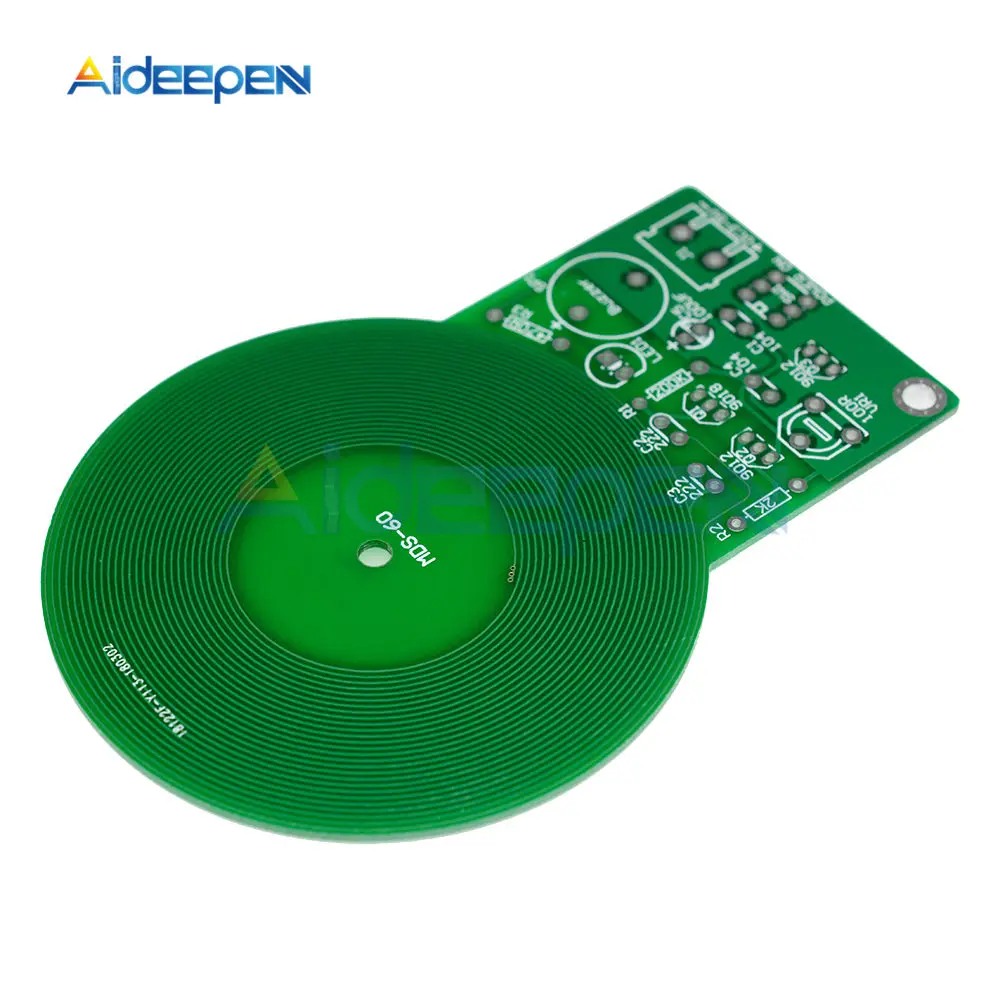

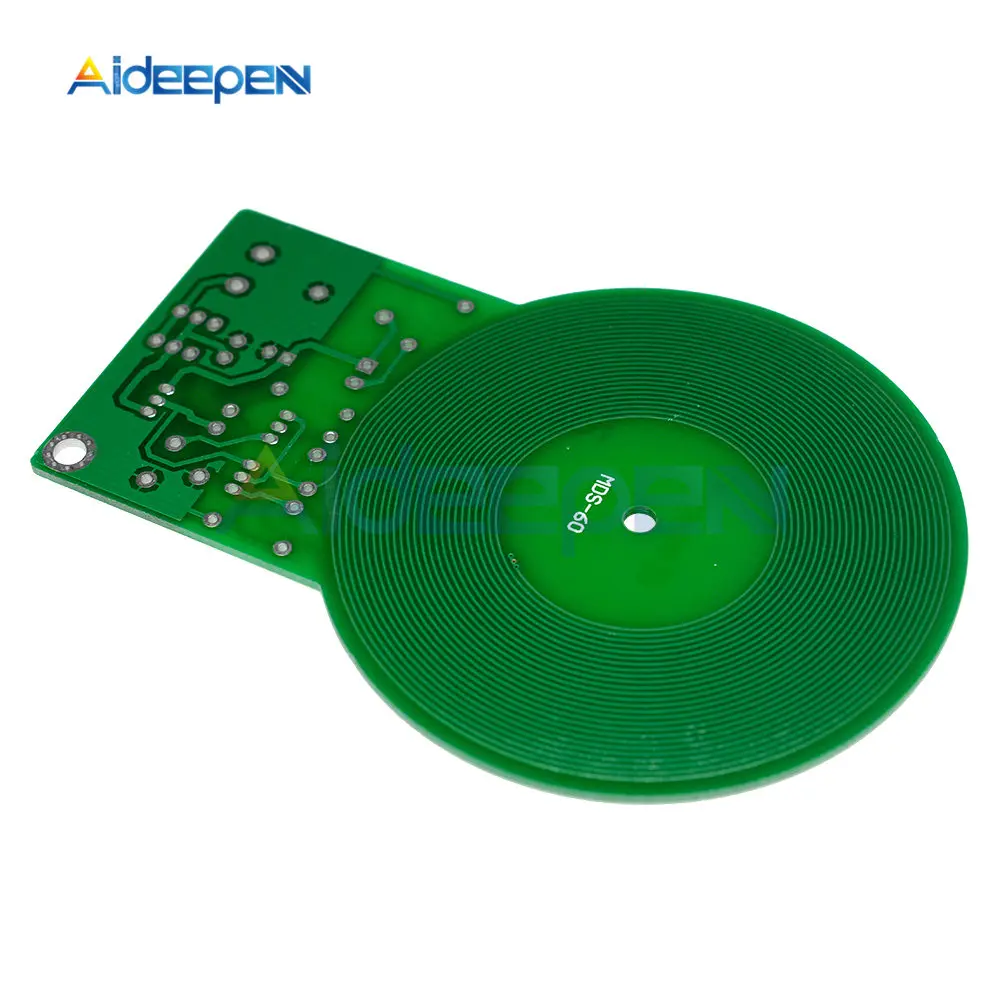

Печатная плата
MDS-60
1

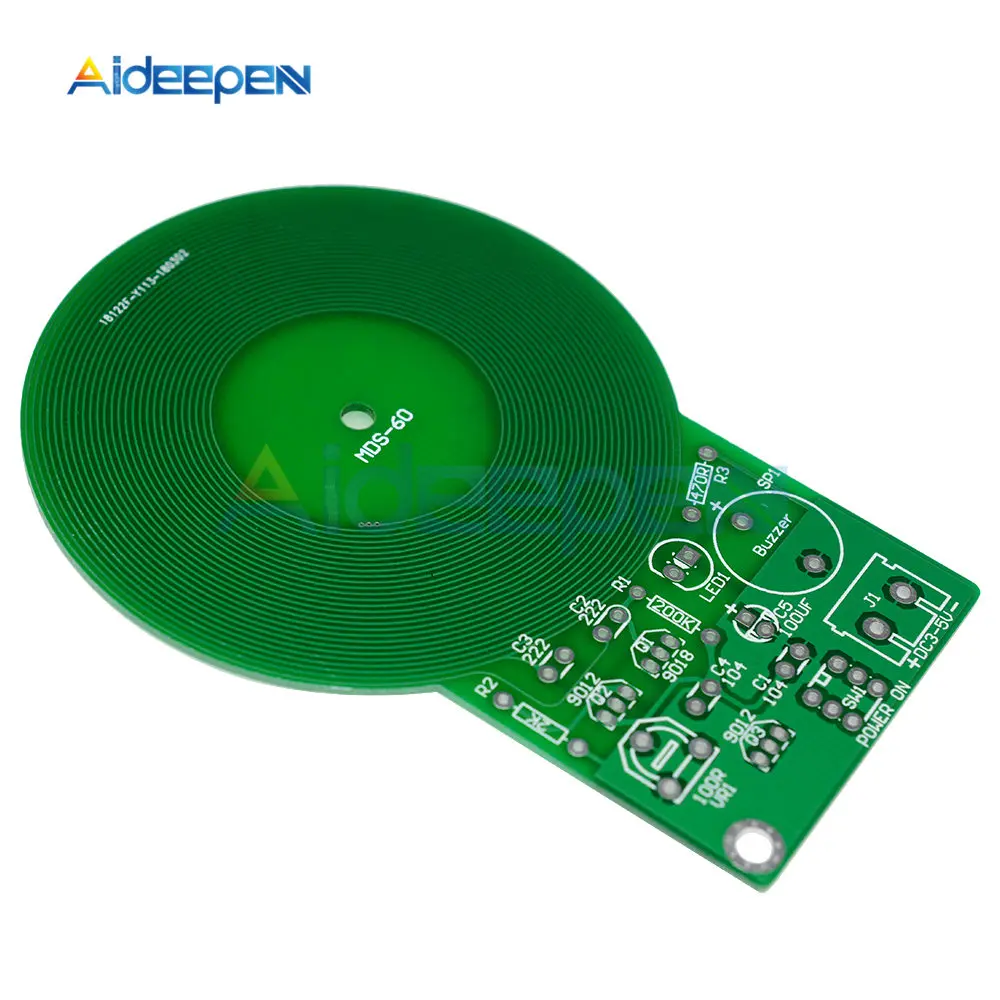

Примечание: Пользователи могут завершить установку с помощью Шелкового Экрана PCB и листинга компонентов
