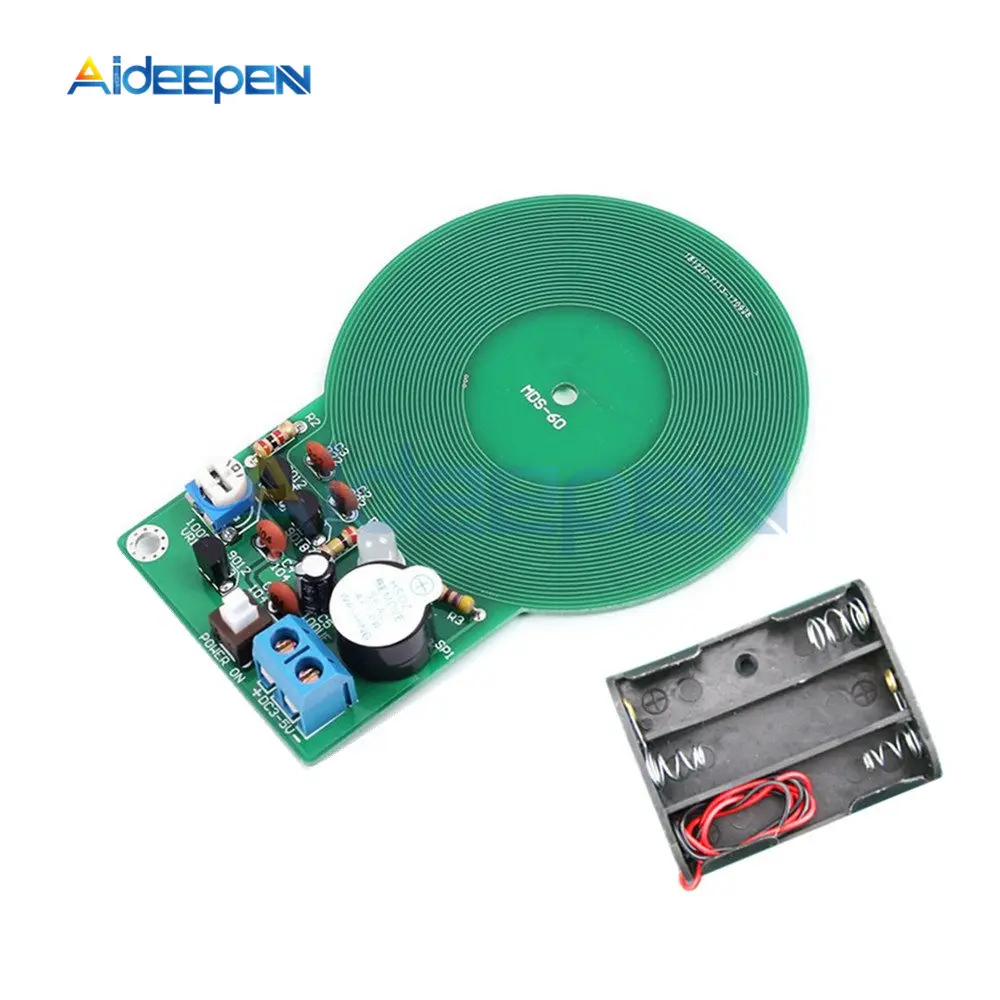

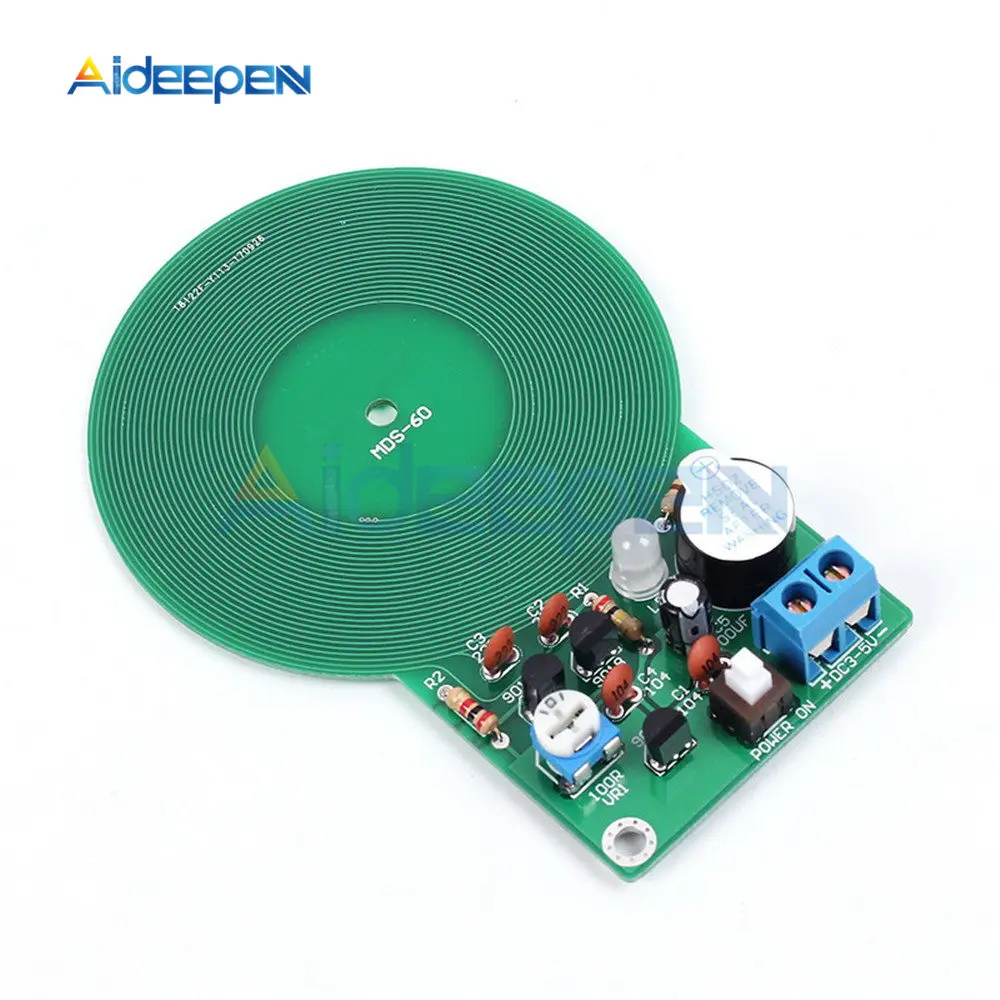

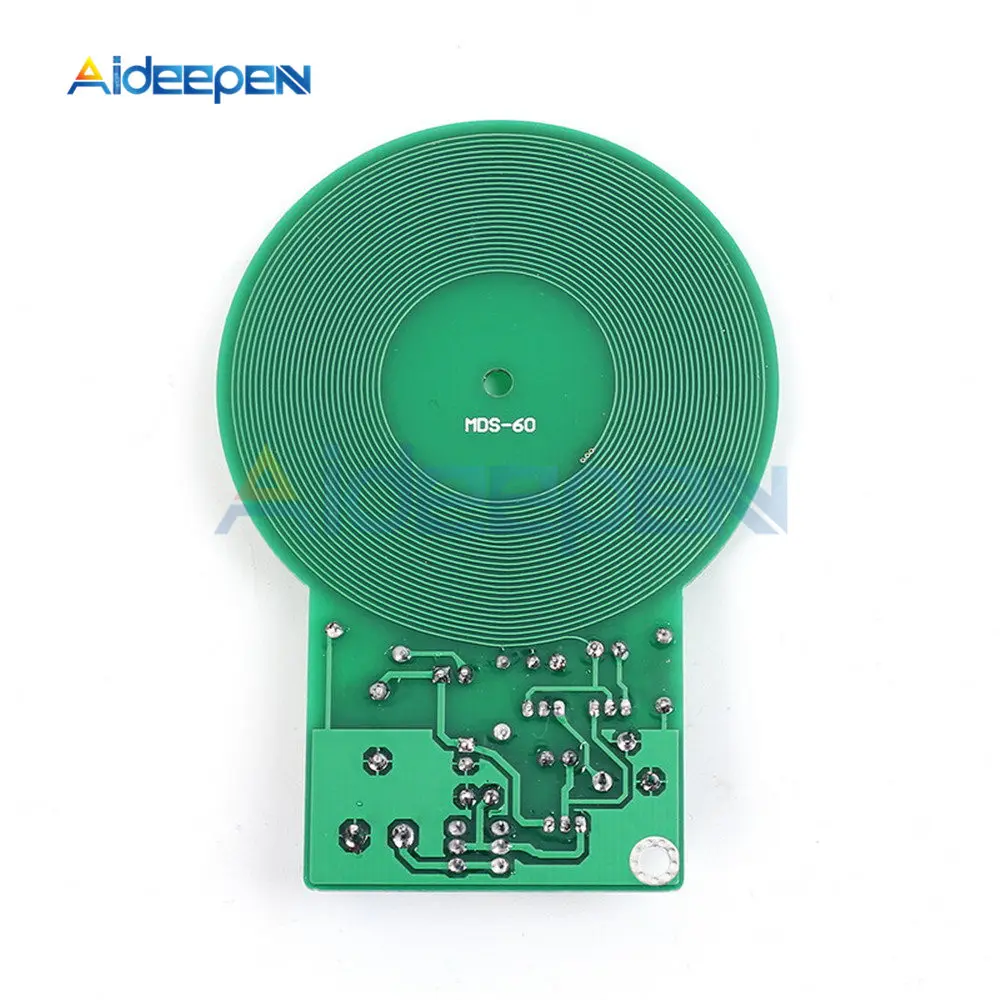

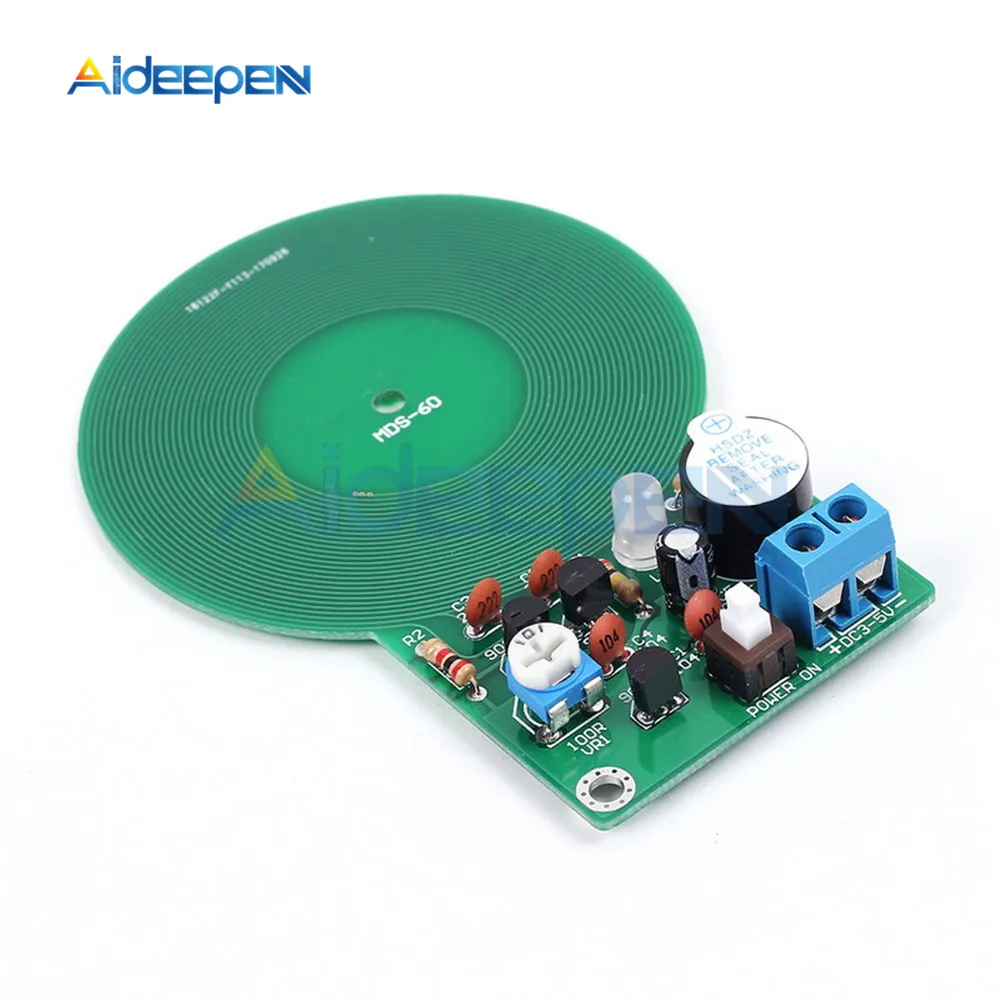

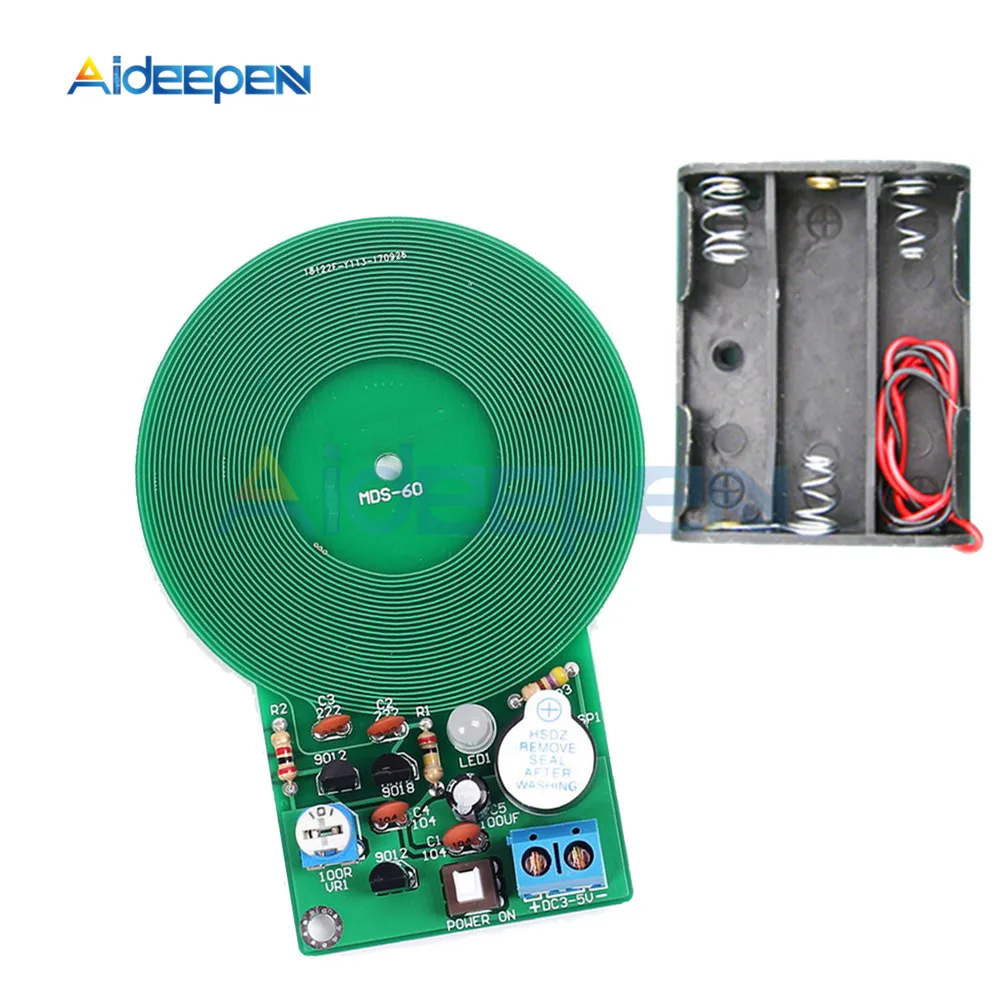

Электронный металлоискатель, бесконтактная сенсорная плата, модуль сделай сам с чехлом для батареи, 3-5 В, 60 мм

Описание:

Металлоискатель-это высокопроизводительный металлоискатель, предназначенный для обеспечения безопасности.

Параметр:

Нет.

Параметр

Значение

1

Название

Металлоискатель

2

Рабочее напряжение

Постоянный ток 3-5 В

3

Рабочий ток

40 мА

4

Ток в режиме ожидания

5 мА

5

Расстояние обнаружения

60 мм

6

Режим сигнализации

Звук/светильник

7

Сложность

Легко

8

Размер печатной платы

86*61 мм

Применение:

1>. Развлекательная игра

2>. Проверка безопасности

3>. Поиск металлических изделий

5>. Обнаружение автомобиля

5>. Трафик статистики

6>. Контроль пола лифта

7>. Обнаружение положения производственного оборудования

8>. Разработка и дизайн производственного оборудования

9>. Дизайн электронного продукта

10>. Разработка игрового оборудования

11>. Металлический Бесконтактный переключатель

12>. Обнаружение металла в организме человека

Схема:

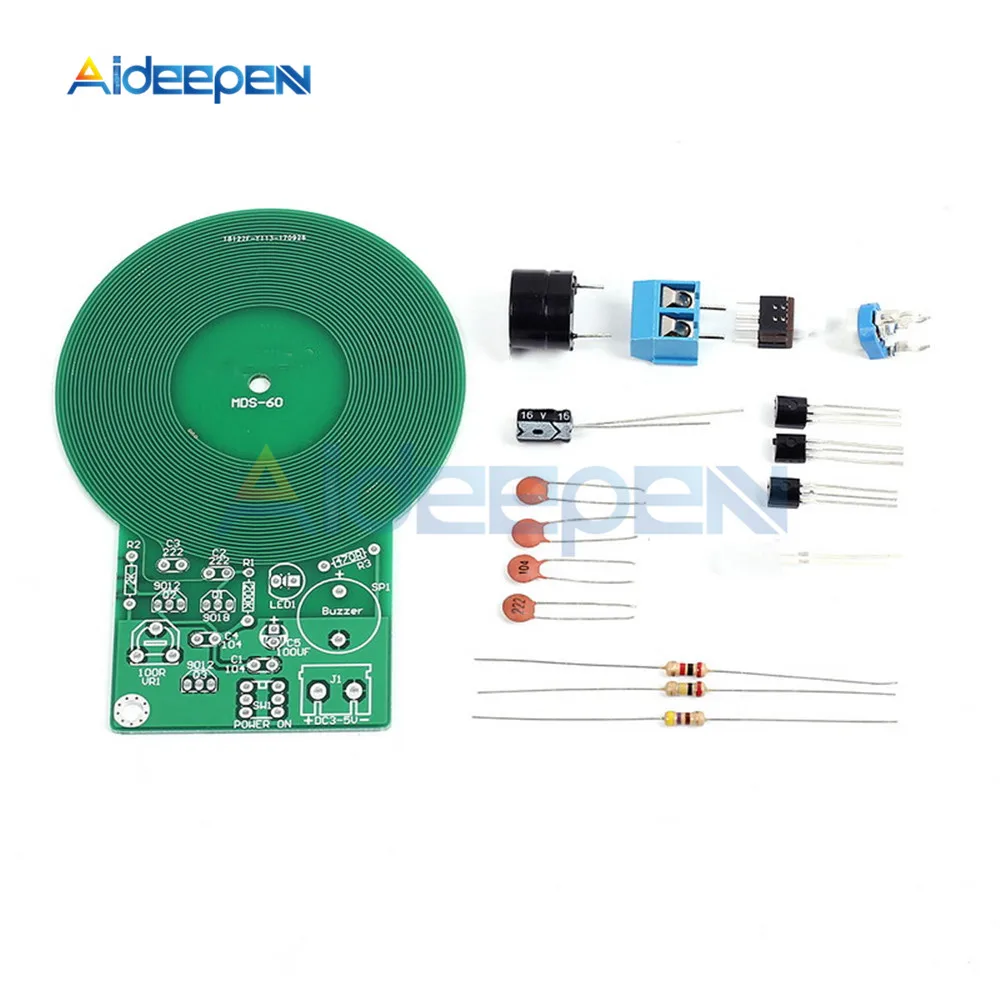

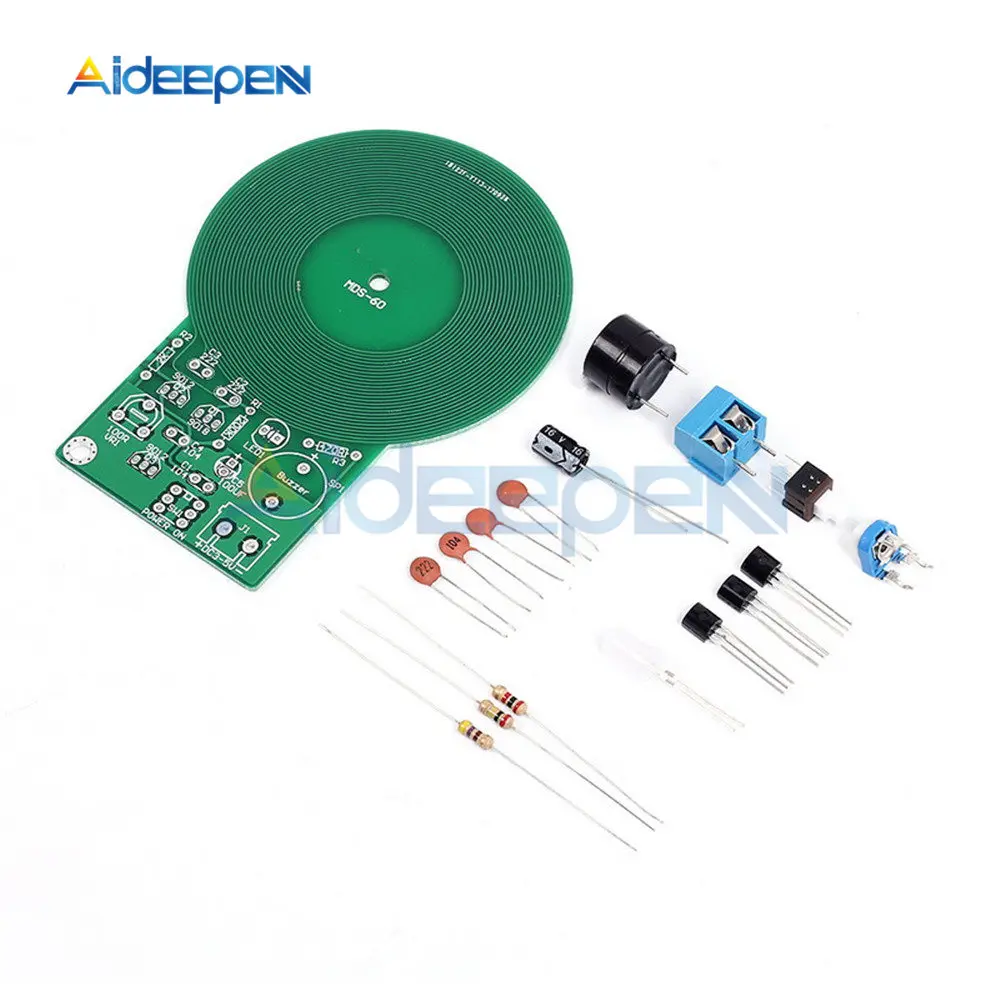

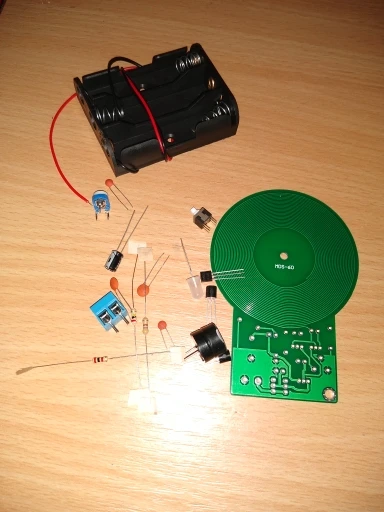

СПИСОК КОМПОНЕНТОВ:

Нет.

Название компонента

Маркер PCB

Параметр

Кол-во

1

Металлический пленочный резистор

R3

470ом

1

2

Металлический пленочный резистор

R2

2K

1

3

Металлический пленочный резистор

R1

200K

1

4

Потенциометр

VR1

100р

1

5

Керамический конденсатор

C2,C3

0,022 мкФ

2

6

Керамический конденсатор

C1,C4

0,1 мкФ

2

7

Электролитический конденсатор

C5

100 мкФ

1

8

Красный светодиодный

LED1

5 мм

1

9

S9012

Q2.Q3

До-92

2

10

S9018

Q1

До-92

1

11

Выключатель питания

SW1

6*5 мм

1

12

Зуммер

SP1

9*12 мм

1

13

Разъем питания

J1

KF301-2P

1

14

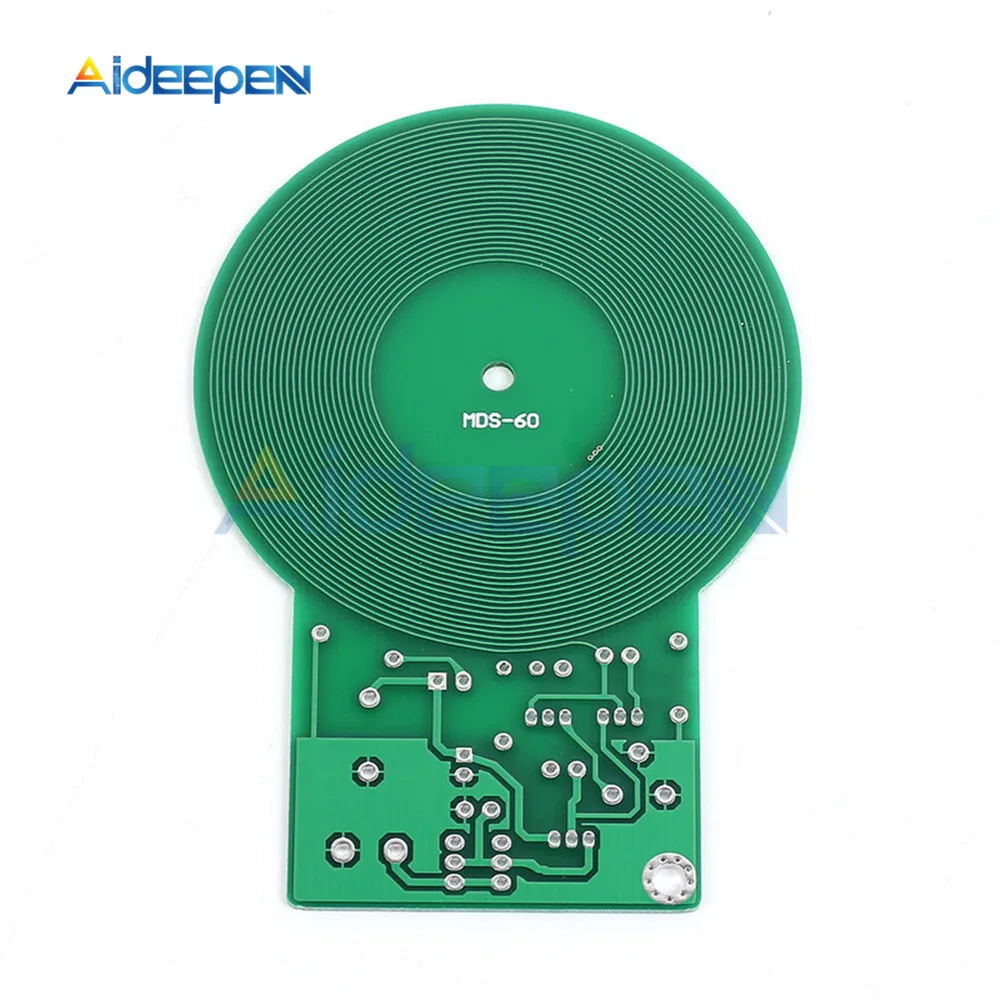

Печатная плата

MDS-60

1

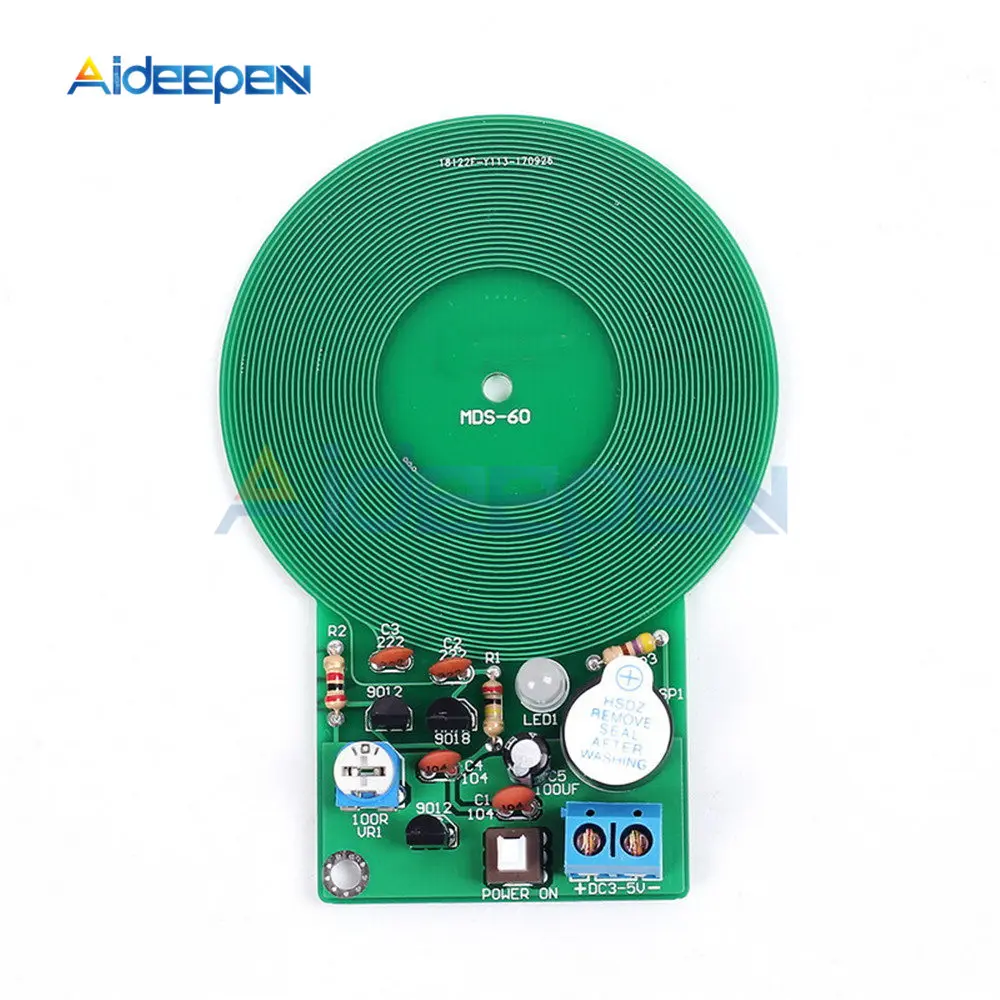

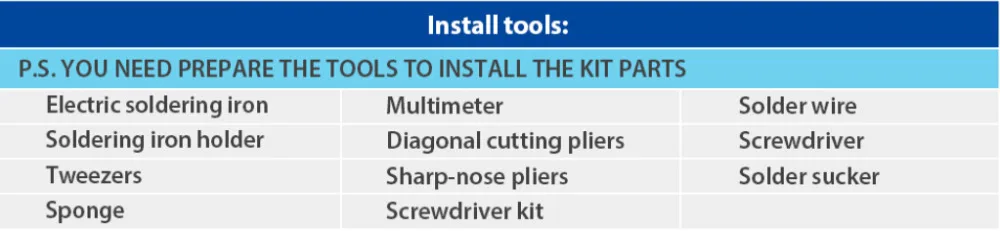

Примечание: Пользователи могут завершить установку с помощью Шелкового Экрана PCB и листинга компонентов
