SUPER200/300/500 металлический сервопривод с большим крутящим моментом 12 В 24 в 200 кг для большой роботизированной руки
О значении 300кг. См/500кг. См: это означает, что манипулятор 1 см может поднимать 300 кг/500 кг веса. Если теоретический расчет длины манипулятора-один метр, возможно поднять 3 кг/5 кг.
На рынке никогда не было большого сервопривода с высоким соотношением цена-качество. На самом деле область применения большого сервопривода очень широка. Можно использовать все виды роботизированной руки, наклона, беспилотные летательные аппараты, оборудование искусственного интеллекта и промышленный контроль. Большой сервопривод, который мы представляем, теперь имеет стальные шестерни в конструкции. Конструкция зазора шестеренок является разумной, и почти нет виртуального положения. Сервопривод приводится в движение щеточным двигателем 540. Прочный корпус ЧПУ с огнестойким корпусом из АБС-пластика, обладает определенной водонепроницаемостью. Научный способ установки, и оснащен рулем, чтобы вы могли использовать без забот.
Сервопривод приводится в движение с помощью цифровой цепи, которая чувствительна и имеет большой ход и идеально совместима с системой дистанционного управления на рынке. Уникальная технология стабилизации мощности гарантирует работу сервопривода. Конструкция и цепь не будут повреждены после перегрузки. После удаления детали перегрузки сервопривод автоматически восстанавливается и продолжит работу. Эта схема может стабильно управлять сервоприводом для работы в режиме безопасного крутящего момента и никогда не падать в автономном режиме. Плата управления Сервоприводом отменяет традиционный метод обнаружения положения вращающегося вала с помощью потенциометра и использует импортный оригинальный магнитный энкодер и магнитную сталь в качестве обратной связи. Бесконтактное обнаружение, более длительный срок службы, отсутствие механического износа, не подвержено воздействию пыли и масляных загрязнений. Поддержка ШИМ-пульса 1-2 мс управления сигналом, т. Е. Стандартный сигнал управления Сервоприводом, Управление аналоговым сигналом напряжения 0-5 В, С обычной функцией сервопривода и режимом работы на 360 градусов, может контролировать скорость рулевого механизма. Сервопривод имеет собственный выход BEC5V, который может напрямую подавать питание приемнику.
Кроме того, последнее двухступенчатое замедление рулевого механизма SUPER500-это обработанные шестерни, которые обладают лучшей долговечностью и перегрузкой не вызовут повреждения передач.
Основные параметры:
Входная мощность: 12 В-24 В постоянного тока (в-отрицательный, в + Положительный)
Ток холостого хода: <500 мА
Максимальный крутящий момент: 200кг. См/300кг. См/500кг. См (24 В) (измеренное, нетеоретическое Расчетное значение)
Угловая скорость: 0.5S/60 градусов (0.5S для поворота на 60 градусов), 24 В
Угол поворота: максимум 300 градусов, означает максимальный поворот на 300 градусов (от 0 до 300 градусов, регулируемый электронный предел)
Режим ввода: импульсный сигнал (пульт дистанционного управления, многоканальный сервоконтроллер, одночиповый компьютер) или аналоговый сигнал напряжения (потенциометр)
Диапазон входного импульсного сигнала: 1,0 мс-2,0 мс
Диапазон входного сигнала аналогового напряжения: от 0 В до + 5 В

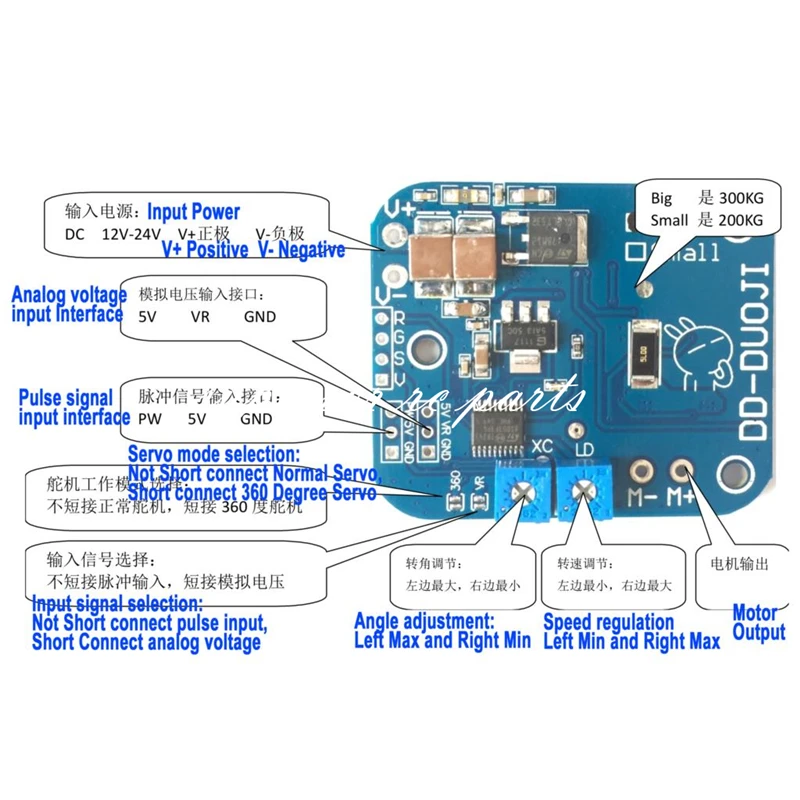

Описание управления и интерфейса:
Выход двигателя (M +, M-): M-подключенный отрицательный полюс двигателя, M + подключенный положительный полюс двигателя
Вход регулировки скорости двигателя (LD): используется для управления скоростью руля.
Вход регулировки угла наклона (XC): используется для управления угловым диапазоном руля.
Выбор режима (VR): Нет короткого подключения для импульсного сигнала PWM 1-2 мс вход, короткое подключение для входа аналогового сигнала напряжения 0-5 в; Вход ШИМ по умолчанию
Режим сервопривода (360): не короткое подключение к обычному сервоприводу, короткое подключение к сервоприводу на 360 градусов; Обычный сервопривод по умолчанию
Режим аналогового управления (5V-VR-GND): угловой входной сигнал является аналогом, а потенциометр может использоваться для управления угловым положением двигателя вне оси.
Цифровой режим управления (PW-5V-GND): входной сигнал представляет собой цифровой сигнал прямоугольной волны с шириной импульса 1 мс-2 мс.
Список отгрузки:
Super300 сервопривод/Super500 сервопривод + металлический руль
Каждый сервопривод был строго протестирован при отправке с завода для обеспечения надежного качества. Клиентам не рекомендуется самостоятельно переделывать и разбирать сервопривод.

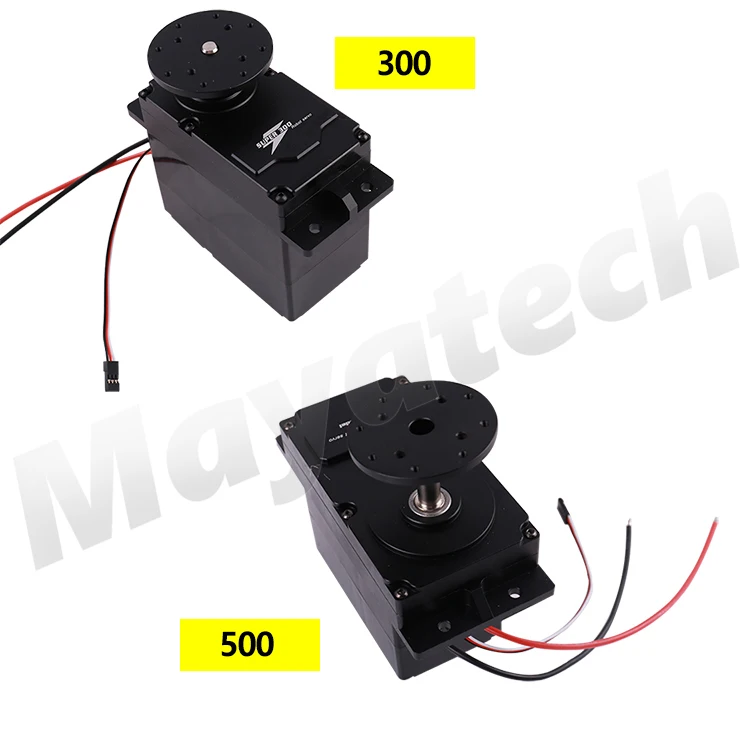

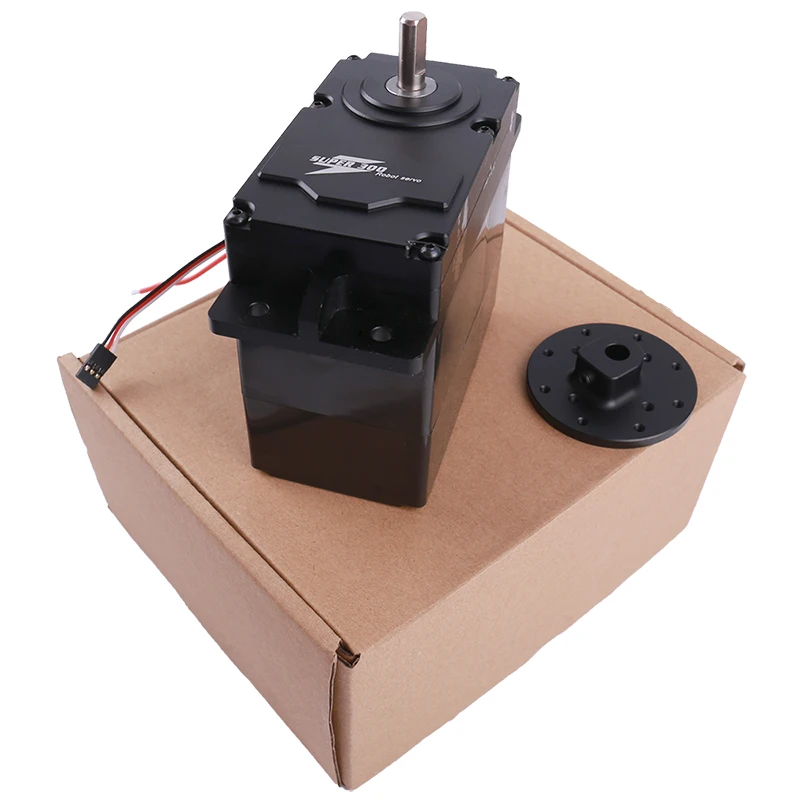

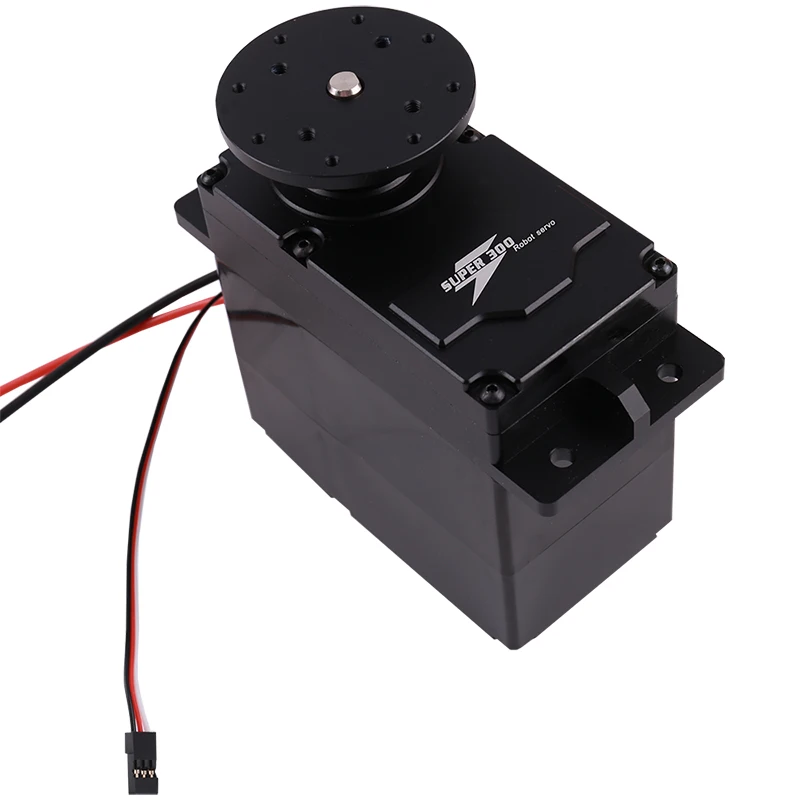

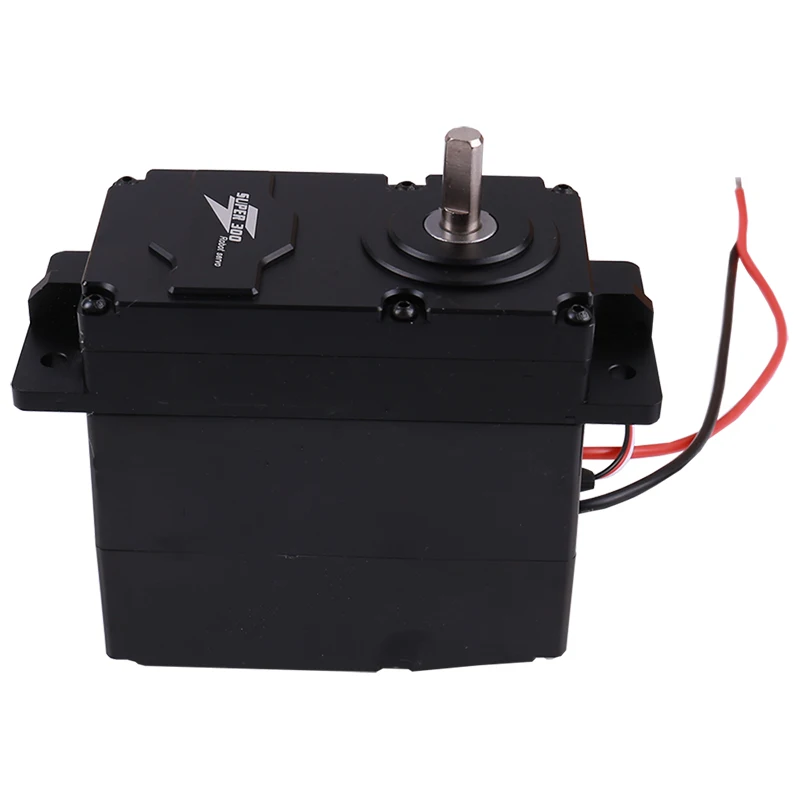

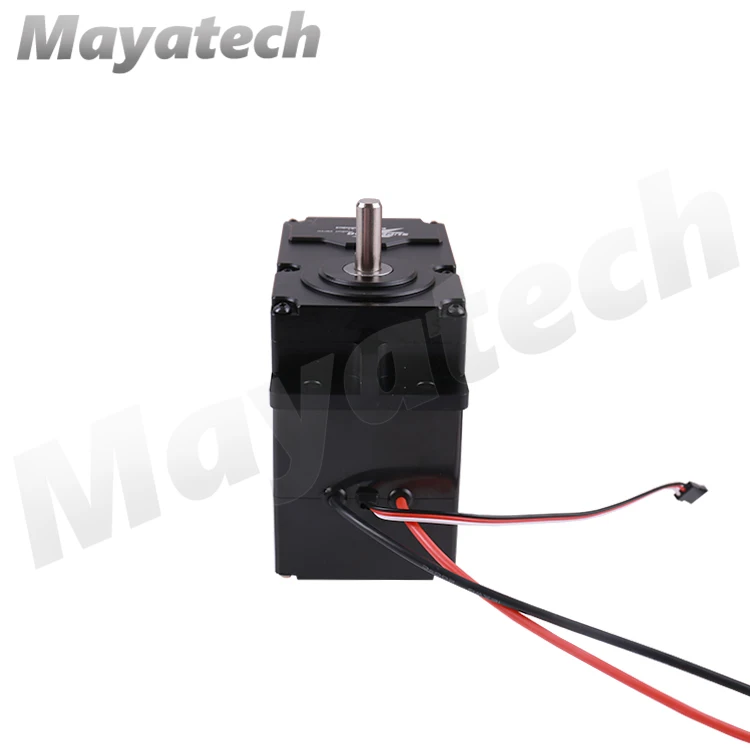

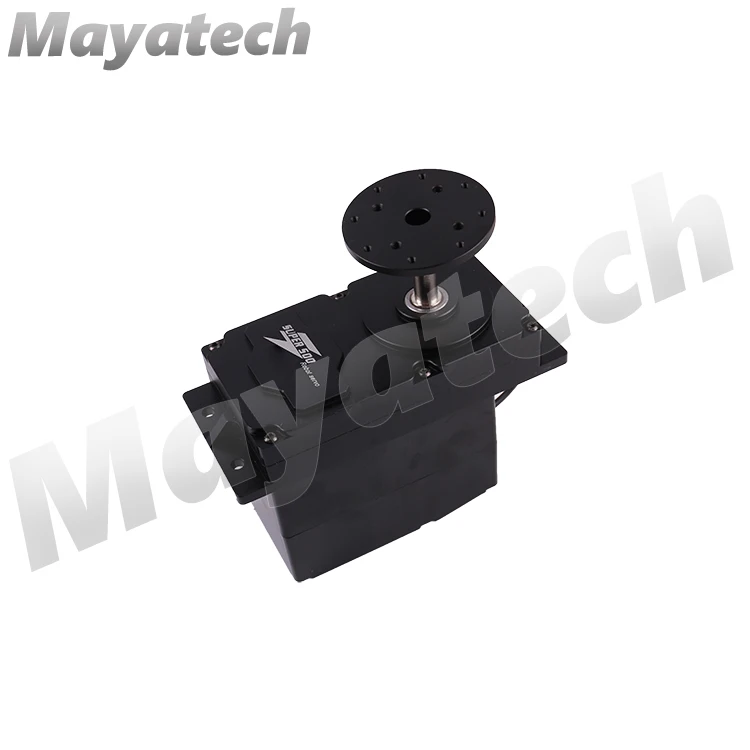

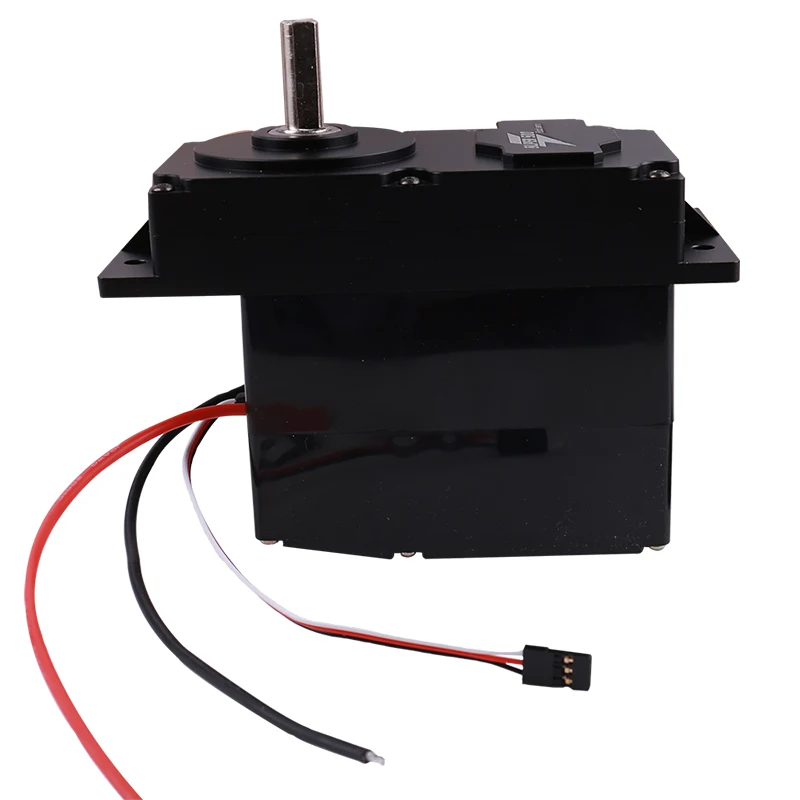

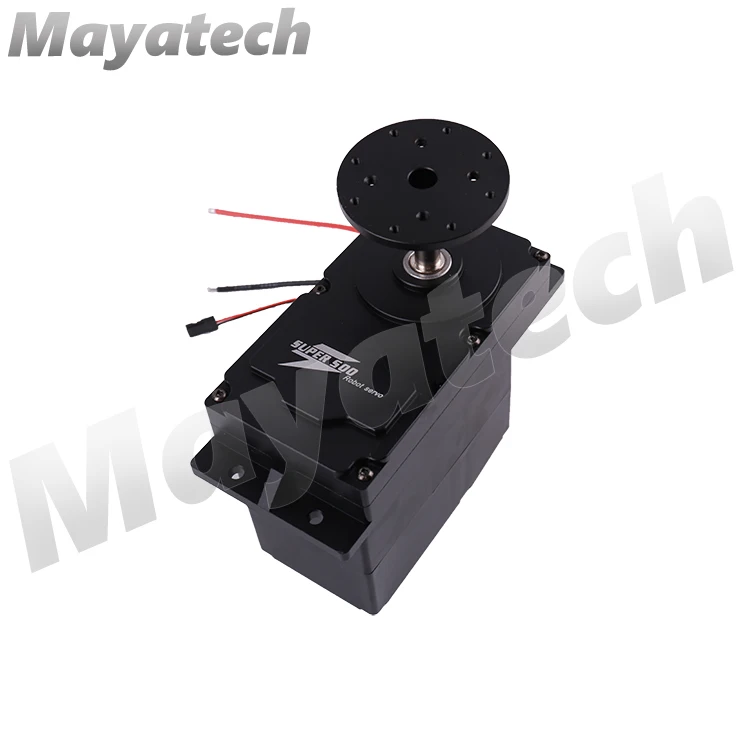

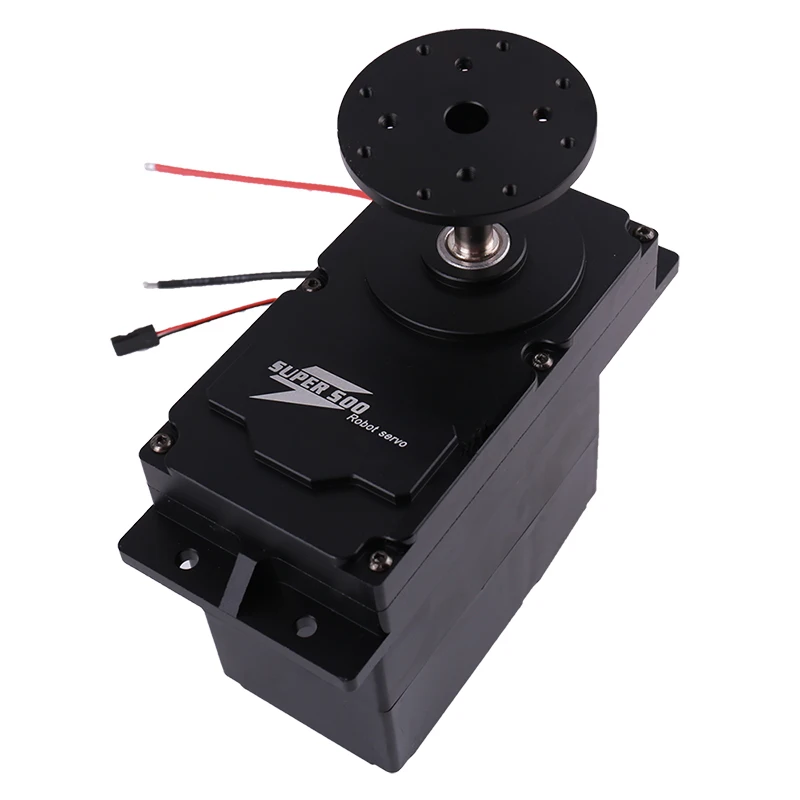

Фотография товара

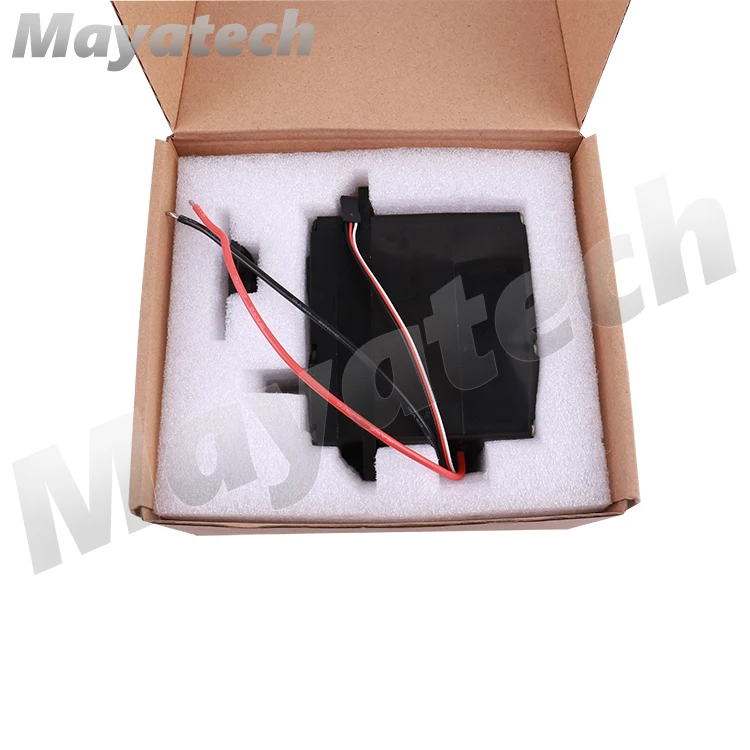

Упаковка
Размер логистики: 20 см × 17 см × 9 см
Вес логистики: 1,15 кг/шт.
