Информация о Banana Pi BPI-R64

Ожидается, что доставка через Epacket займет 15-30 рабочих дней, а информация о доставке будет медленно обновляться. Если вы не согласны, выберите быстрый канал логистики. Спасибо:)

Представление

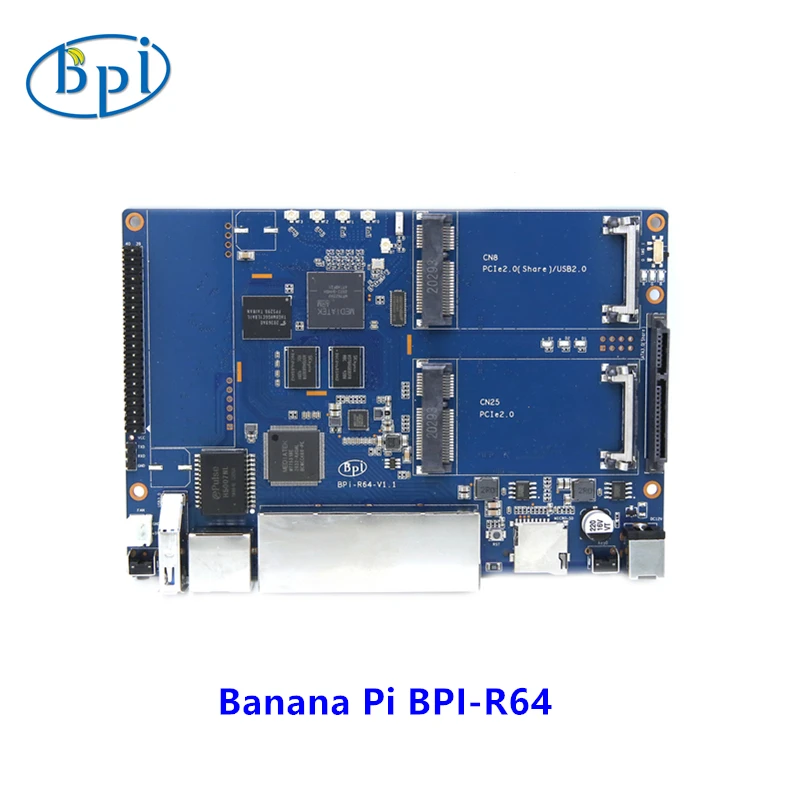

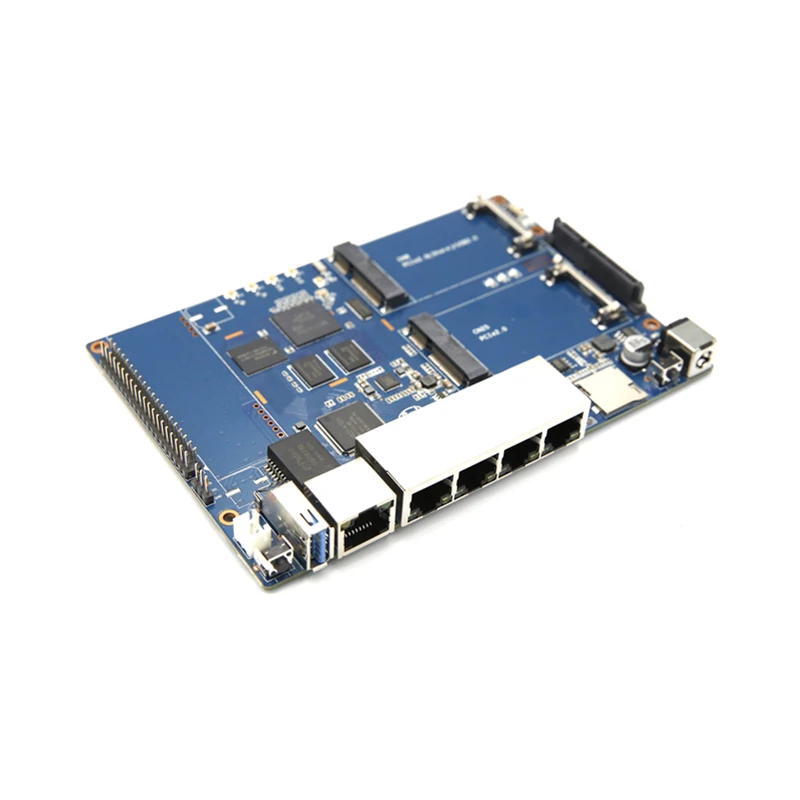

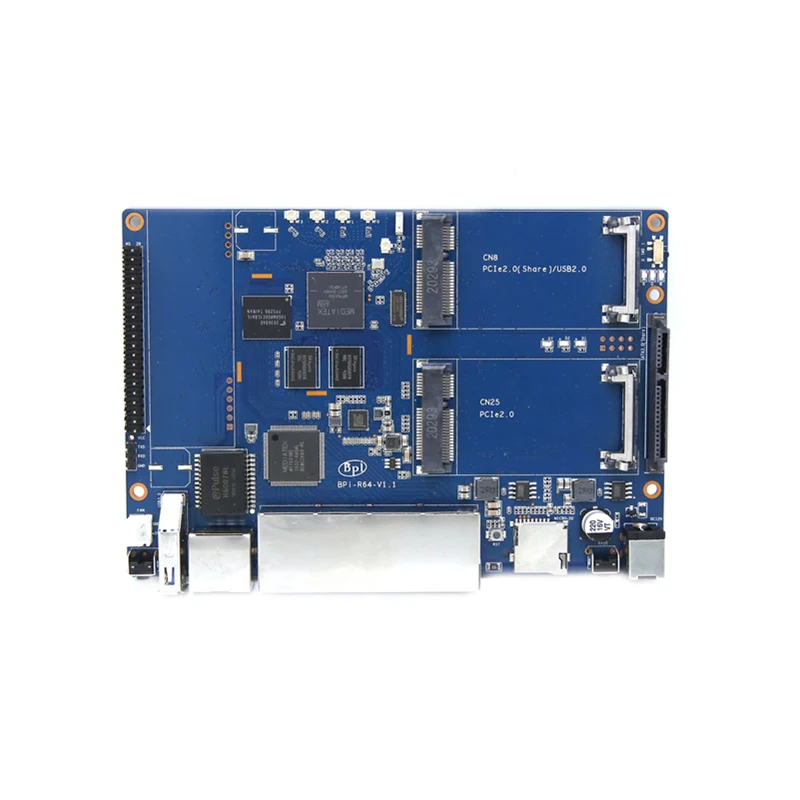

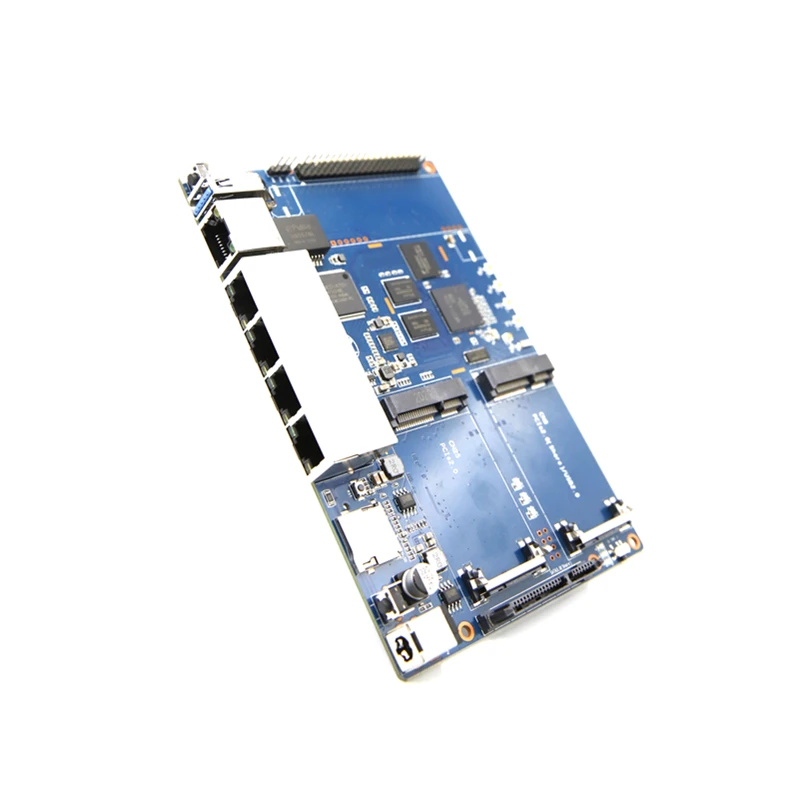

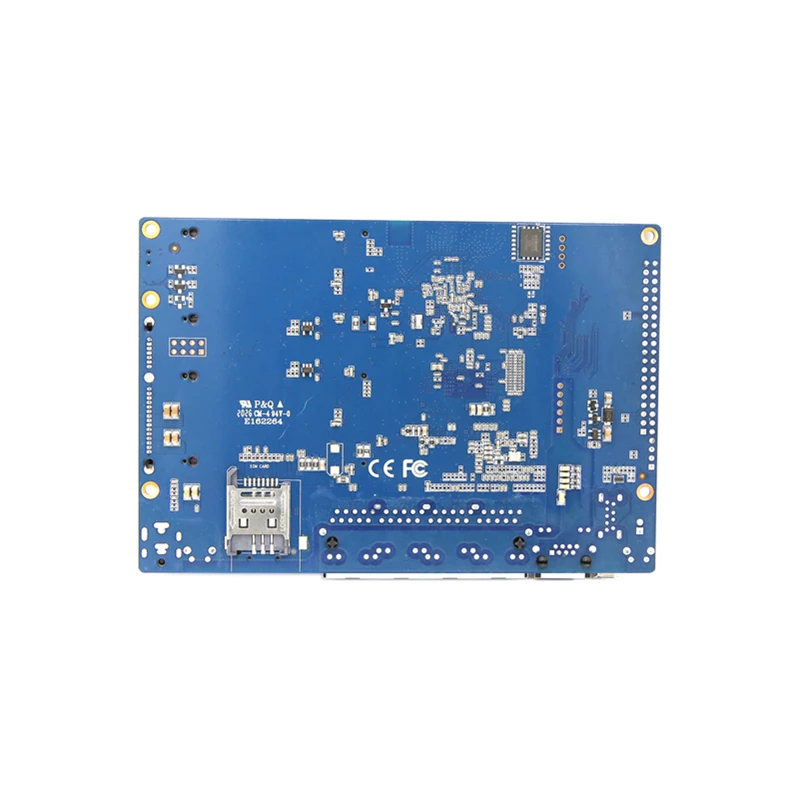

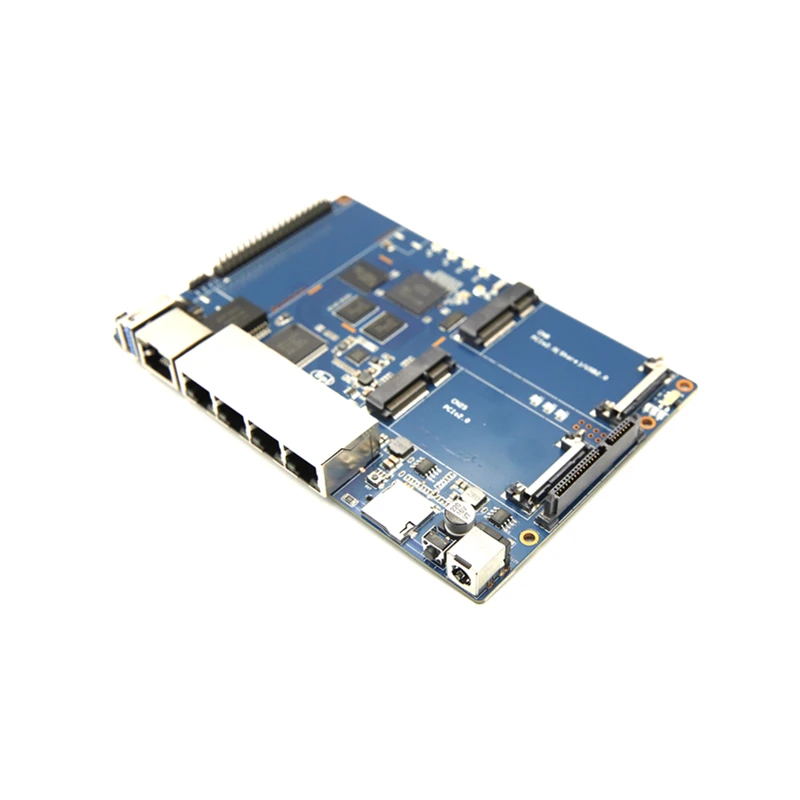

Banana Pi R64-это плата разработки на основе маршрутизатора, которая может работать в различных операционных системах с открытым исходным кодом, включая OpenWrt,Linux. Он имеет 4 гигабитных порта LAN, 1 гигабитную WAN и функцию AC wifi AP. Используйте 64-битный чип

Примечание: у данной платы нет интерфейса HDMI

MTK MT7622

Высокоинтегрированная платформа 4x4 802.11n и Bluetooth 5,0 с выделенным сетевым ускорителем является первой в мире с системой 4x4n 802.11n/Bluetooth 5,0, разработанной и созданной для сетевых устройств премиум-класса в нескольких приложениях включая роутеры/повторители, шлюзы домашней автоматизации, беспроводное аудио и беспроводное хранилище. Высокоуниверсальный чипсет предоставляет единую платформу для популярных двухдиапазонных и трехдиапазонных маршрутизаторов/ретрансляторов 4X4, обеспечивая максимальную гибкость для производителей, которые ищут создание сетевых устройств высшего уровня. Платформа сочетает высокую производительность и интегрированную функциональность с экономичным подходом.

MT7622 содержит адаптивную сетевую технологию MediaTek, которая обеспечивает легкую настройку, самовосстановление сети, роуминг, управление полосами, умное качество обслуживания, улучшенную безопасность и многое другое. Для приложений управления звуком и голосом включены необходимые аудиоинтерфейсы, такие как I2S, TDM и S/PDIF. А для шлюзов домашней автоматизации есть богатый массив медленного ввода/вывода в дополнение к интегрированному сосуществованию Wi-Fi, Bluetooth и Zigbee.

MT7622, работающий на 64-разрядном двухъядерном процессоре ARM Cortex-A53 с тактовой частотой 1,35 ГГц, предоставляет множество расширенных возможностей подключения, таких как SGMII/RGMII, PCIe и USB, И интеграция 4X4 802.11n FEM. Расширение платформы с 802.11ac для удовлетворения дополнительных рынков просто осуществляется через MT7615 SoC.

MT7622 представляет несколько лучших в своем классе функций, таких как Bluetooth 5,0 и выделенный механизм сетевого ускорителя с ускорителем передачи данных MediaTek Wi-Fi, ускорителем хранения данных (SATA 3,0/eSATA Gen2) вычисления HNAT HQoS выгружаются из ЦП, что снижает общее энергопотребление и освобождает ресурсы во избежание возможных замедлений.

Преимущество ускорителя Wi-Fi Warp MediaTek в два раза. Во-первых, он подключает сеть Gigabit + class 802.11ac к гигабитному коммутатору/WAN-подключению через несколько гигабитных внутренних каналов, не создавая узких мест. Во-вторых, его Специализированная конструкция не только выгружает процессор из пропускной способности многих пользователей и вычислений QoS, он делает это при меньшей мощности. В результате устройство MediaTek Wi-Fi Warp Accelerator поддерживает устойчивую высокую производительность даже при поддержке нескольких одновременно тяжелых пользователей.

Встроенный Bluetooth позволяет осуществлять прямое локальное беспроводное подключение через приложение для простой настройки настроек маршрутизатора/Wi-Fi. Новейший Bluetooth 5,0 увеличивает диапазон и удваивает скорость по сравнению с предыдущими технологиями 4.x, открывая новые и инновационные возможности.

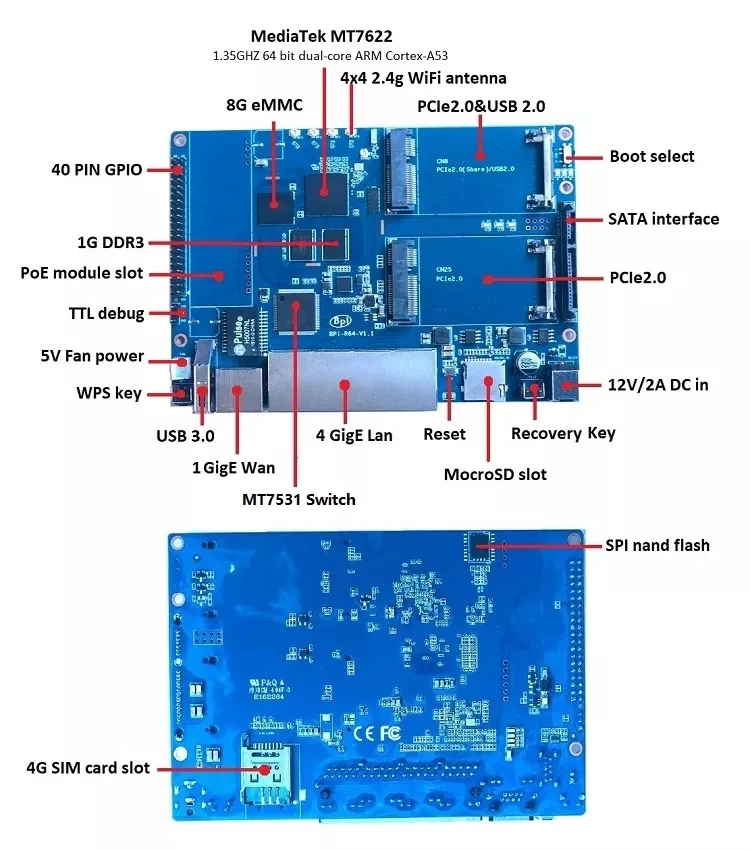

Ключевые особенности MediaTek MT7622, 1,35 ГГц 64 бит Двухъядерный ARM Cortex-A53 1 ГБ DDR3 SDRAM Интерфейс Mini PCIE с поддержкой 4G модуля Встроенная система 4x4n 802.11n/Bluetooth 5,0 на чипе MTK7615 4x4ac wifi (опция) Поддержка 1 интерфейса SATA Слот MicroSD поддерживает расширение до 256 ГБ Вспышка 8G eMMC (опция 16/32/64G) 5 портов 10/100/1000 Мб Ethernet-порт (1) USB 3,0 Медленный ввод/вывод: ADC, аудио усилитель, GPIO, I2C, I2S, IR, PMIC I/F, PWM, RTC, SPI, UART Поддержка функции POE Аппаратная модификация Аппаратный интерфейс

Технические характеристики оборудования Аппаратная Спецификация Banana pi BPI-M2 Ultra Процессор MediaTek MT7622, 1,35 ГГц 64 бит Двухъядерный ARM Cortex-A53 SDRAM 1 ГБ DDR3 SATA Поддержка 1 интерфейса SATA Гпио 40-контактный разъем, 28 × GPIO, некоторые из которых используется для конкретных функций, включая UART, I2C, SPI, PWM, I2S. Бортовая сеть 5 10/100/1000 Мбит/с Ethernet Wifi Встроенный системный чип 4x4n 802.11n (800 Мбит/с) и wifi-модуль MTK7615 4x4ac (1733 Мбит/с) (опция) Блютуз Встроенная система Bluetooth 5,0 Бортовое хранилище Карта MicroSD (TF), 8 Гб eMMC Мини PCIE 1 Интерфейс mini pcie для 4G USB 1 хост USB 3,0 Пуговицы Кнопка сброса Светодиоды Светодиодный индикатор состояния питания и светодиод RJ45 ИК Встроенный ИК-приемник Питание постоянного тока 12 В/2 а с входом постоянного тока POE Поддержка интерфейса модуля POE, можно добавить модуль POE Размеры 148 мм × 100,5 мм Вес 100 г Поддержка PoE

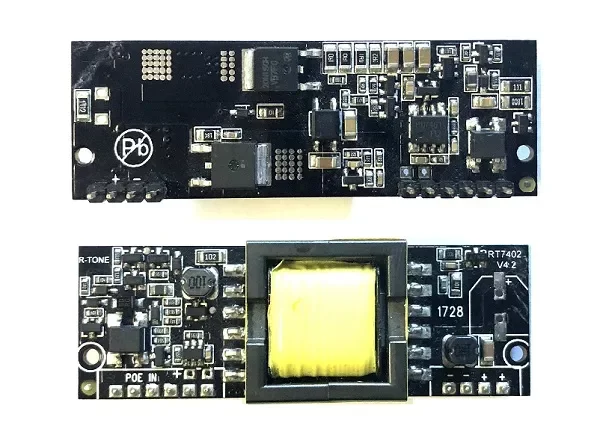

Мы проектируем функцию PoE для BPI-R64, так легко добавить Модуль PoE для поддержки функции PoE, PoE modue может поддерживать стандарт PoE IEEE 802.3bt, максимальная поддержка 12 В/3A для питания BPI-R64

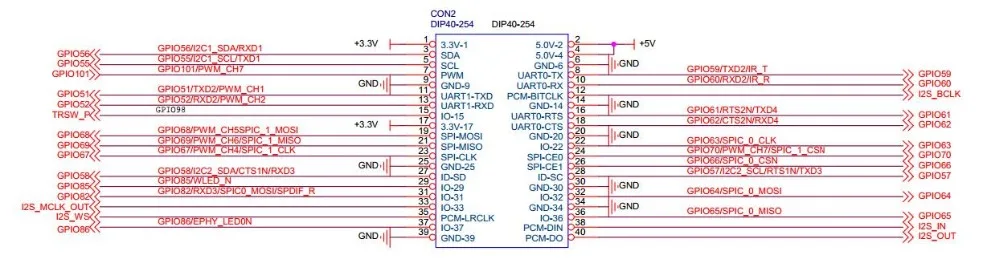

BPI-R64 GPIO Pin define
