Последнее обновление: 06.10.2024
Продукт Особенности
Эргономичный дизайн на мобильном приложенииБесконтактный эффект Холла и длительный срок службы потенциометра опциональноРазличные ручки, различный номер и расположение кнопочных выключателей опциональноПодключению CAN-шины выход опционально
Применение
Типичное применение для кранов, погрузчиков, вилочных погрузчиков, экскаваторов, платформы доступа, тракторов, комбайнов.И так далее.
Техническая информация
Механические свойстваУгол перемещения ± 20 °Тип работы с пружинным возвратомПрорыв силы 5NРабочая сила (макс.) 11NМаксимальная допустимая сила> 300N> 2 миллиона циклов (потенциометр)Ожидаем, что жизнь> 5 миллионов циклов (эффект Холла)Вес 475 г (без ручки)Электрические данныеПотенциометрМощность поставляем <36VdcСопротивление 2KΩ или 5KΩ или 10KΩЭлектрический угол ± 18 °Центр напряжения 48% ~ 52% (процент источника питания)Центральный кран Угол ± 2,5 °Напряжение при нагрузке (макс.) 32VdcМощность рассеивания 0,25 WГрузоподъемность: 2mA @ 30Vdc (сопротивление нагрузки)Угол срабатывания направленного переключателя: ± 5 °Контактное сопротивление: <200Ω
ХоллаМощность поставить 5,0 ± 0.5VdcТок подачи <11мА (каждый из эффекта Холла)Максимальное допустимое напряжение перегрузки 20VdcОбратное максимально допустимое напряжение-10 В постоянного токаВыход линейность допуск <± 0,2 VС электронным усилитель18 ~ 36Vdc (U21 ~ U24)Мощность питания9 ~ 36Vdc (I21 ~ I22)Потребляемая мощность <20 мАМаксимальный выходной ток 10 мА (со стандартным выходным напряжением)Подключению Can-шиныИсточник питания 9 ~ 36 В постоянного токаМожет версия может 2.0BПротокол J1939Разъем 6 p-pin (Deutsch,DTM04-6P)МикропереключательГрузоподъемность 4A @ 30Vdc (сопротивление нагрузки)30 миллионов раз (механический)Ожидаем, что жизнь200 тысяч раз (электрические)Сопротивление изоляции> 100MΩ (500Vdc изоляционный Измеритель сопротивления)Угол прорыва ± 3 ° ~ ± 5 °Данные об окружающей средеРабочая температура-30 ℃ ~ + 70 ℃Температура хранения-40 ℃ ~ + 85 ℃Уровень защиты IP65 (выше фланца)
Конфигурация продуктаКод 1- 2 - 3 - 4 - 5 - 6 - 7 лет
1. SJ60
2. Тип работы1А пружинный возврат, одноосный вперед и назад направленный управляемый2AP пружинный возврат, двухосный поперечный направленный управляемый2AC пружинный возврат, двухосный произвольный направленный управляемый3. Выбор весныL светильник пружинный, breakout force4.5N, рабочая сила 9NM средняя пружина, breakout force5N, рабочая сила 11N (стандарт)H Тяжелая пружина, breakout force9N, рабочая сила 19N4. Выход сигналаP021 * потенциометр,<36Vdc источник питания, с 2 кОм потенциометром, 0%-100% Vdc выходP022 потенциометр,<36Vdc источник питания, с 2 кОм потенциометром, 10%-90% Vdc выходP023 * потенциометр,<36Vdc источник питания, с 2KΩ потенциометром, 25%-75% Vdc выходP051 потенциометр,<36Vdc источник питания, с 5KΩ центральным потенциометром, 0%-100% Vdc выходP052 потенциометр,<36Vdc источник питания, с 5KΩ центральным потенциометром, 10%-90% Vdc выходP053 потенциометр,<36Vdc источник питания, с 5KΩ потенциометром, 25%-75% Vdc выходP101 потенциометр,<36Vdc источник питания, с 10 кОм потенциометром, 0%-100% Vdc выходP102 потенциометр,<36Vdc источник питания, с 10 кОм потенциометром, 10%-90% Vdc выходP103 потенциометр,<36Vdc источник питания, с 10 кОм потенциометром, 25%-75% Vdc выходH51 эффект холла, Каждая ось одиночного датчика Холла, 5Vdc источник питания, 0,5 ~ 2,5 ~ 4,5 V Выходное напряжениеH52 эффект холла, Каждая ось одиночного датчика Холла, 5Vdc источник питания, 0 ~ 2,5 ~ 5,0 V Выходное напряжениеH53 эффект холла, Каждая ось одиночного датчика Холла, 5Vdc источник питания, 1,25 ~ 2,5 ~ 3,75 V Выходное напряжениеH54 эффект холла, Каждая ось одиночного датчика Холла, 5Vdc источник питания, 1,0 ~ 2,5 ~ 4,0 V Выходное напряжениеH55 эффект холла, Каждая ось одиночного датчика Холла, 5Vdc источник питания, 1,15 ~ 2,5 ~ 3,85 V Выходное напряжение2H51 эффект холла, Каждая ось избыточного датчика Холла, 5Vdc источник питания, 0,5 ~ 2,5 ~ 4,5 V Выходное напряжение2H52 эффект холла, Каждая ось избыточного датчика Холла, 5Vdc источник питания, 0 ~ 2,5 ~ 5,0 V Выходное напряжение2H53 эффект холла, Каждая ось избыточного датчика Холла, 5Vdc источник питания, 1,25 ~ 2,5 ~ 3,75 V Выходное напряжение2H54 эффект холла, Каждая ось избыточного датчика Холла, 5Vdc источник питания, 1,0 ~ 2,5 ~ 4,0 V Выходное напряжение2H55 эффект холла, Каждая ось избыточного датчика Холла, 5Vdc источник питания, 1,15 ~ 2,5 ~ 3,85 V Выходное напряжениеU21 с электронного усилителя, 18-36Vdc источника питания, до-10V-0V-+ 10V Выходное напряжениеU22 с электронного усилителя, 18-36Vdc источника питания, + 10V-0V-+ 10V Выходное напряжениеU23 с электронного усилителя, 18-36Vdc источника питания,-5V-0V-+ 5 В Выходное напряжениеU24 с электронного усилителя, 18-36Vdc источника питания, + 5V-0V-+ 5 В Выходное напряжениеI21 с электронного усилителя, 9-36Vdc источника питания, 2-проводной системы 4mA -12mA-20mA выходной токI22 с электронным усилителем, 9-36Vdc источник питания, 2-wite система 20mA -4mA-20mA выходной токJ33 CAN выход шины, 9-36Vdc источник питания Can 2.0B выход, адрес источника 33J34 CAN выход шины, 9-36Vdc источник питания Can 2.0B выход, адрес источника 34J35 CAN выход шины, 9-36Vdc источник питания Can 2.0B выход, адрес источника 35J36 CAN выход шины, 9-36Vdc источник питания Can 2.0B выход, адрес источника 36

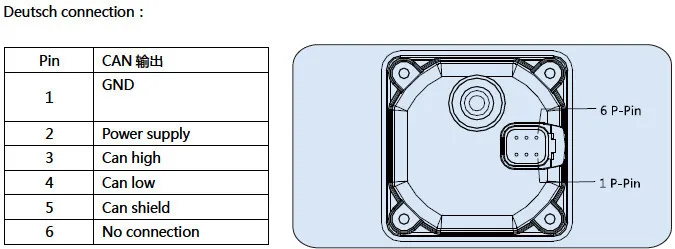

5. Микропереключатель (не доступен для выхода CAN bus)MS00 без МикровыключательMS12 с 4А до и после микропереключателя (не доступен для двухосного поперечного направленного действия)6. РучкаHA тип ручки, топ без кнопкиИмеет тип ручки, верх с кнопкойHD Тип ручки, топ без кнопкиHDS Тип ручки, верх с кнопкойHDR Тип ручки, топ с кулисный переключательKGDN кг Тип ручки, с переключателем deadman, без кулисного переключателяРучка KGDR KG, без выключателя deadman и перекидного выключателяSS см SS страница7. ПодключениеРазъем D Deutsch (доступно только для выхода CAN bus)A AMP соединитель

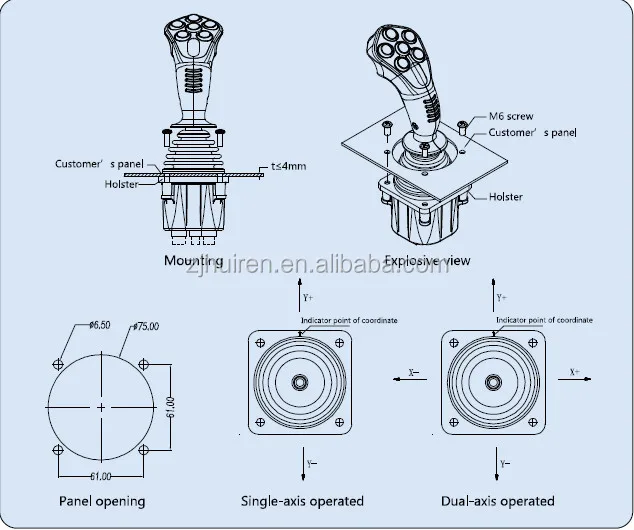

Размеры
Продукт Установка

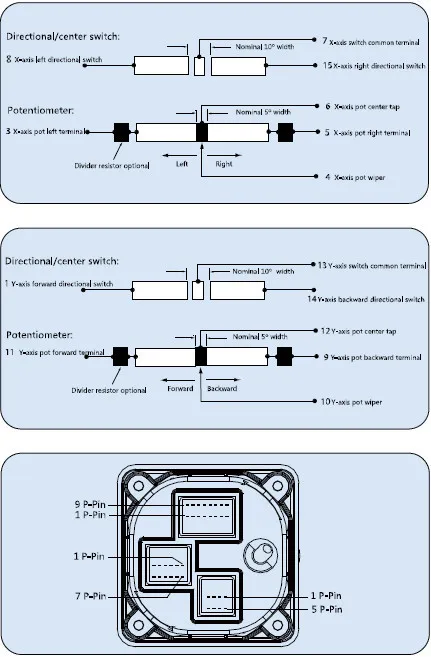

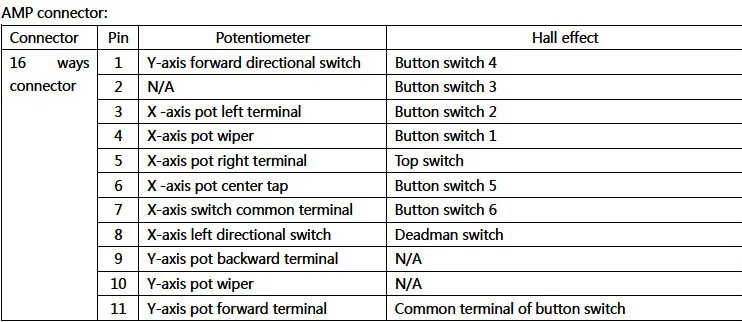

Функциональная электрическая схема
