Векторный анализатор сети NanoVNA, 50 кгц-2.8 МГц, ЖК-дисплей, встроенный аккумулятор и металлический экран, 900 дюйма, HF, UHF, UV

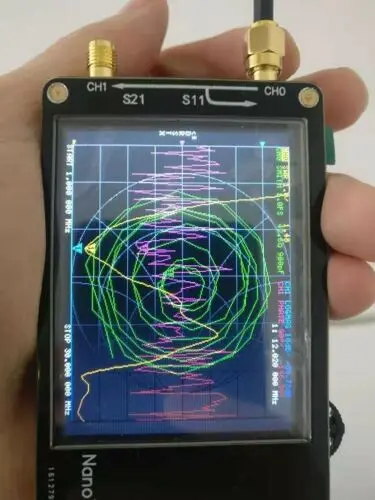

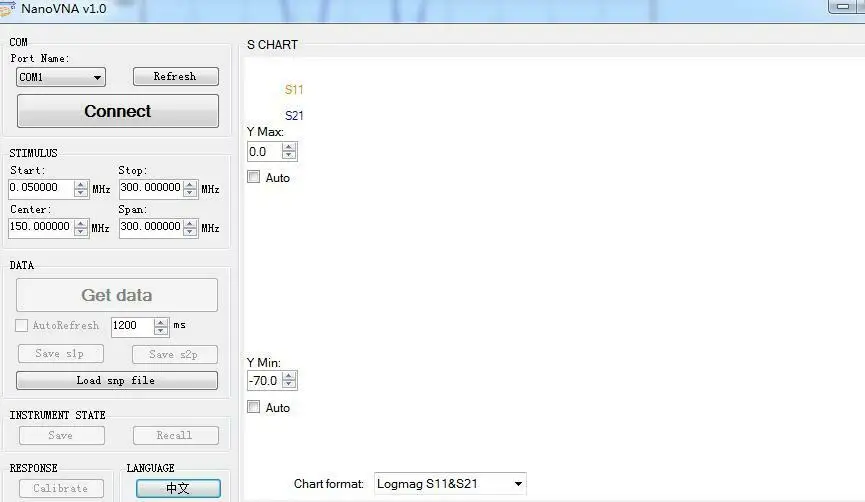

Простое и практичное программное обеспечение для управления ПК, вы можете экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования через программное обеспечение ПК. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 60 дБ, а диапазон 600 м-900 м лучше, чем 50 дБ динамики.

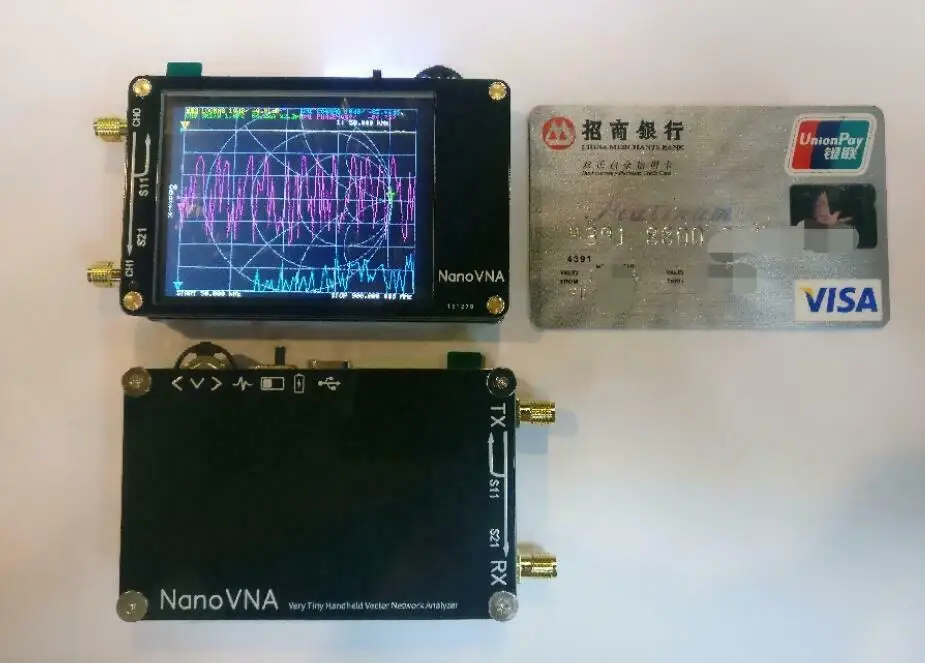

Это продукт «сделай сам», который обеспечивает идеальные возможности измерения векторной сети в размере кредитной карты. Он включает в себя 2,8-дюймовый сенсорный экран и 500 мАч батарея, который может использоваться в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, подключите внешний источник питания или свяжитесь со мной, чтобы сделать большую версию аккумулятора. Метод TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

Базовая Производительность:● PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)● Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)● Выход RF: -13 дБм (максимум-9 дБм)● Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включают расширенную прошивку);● Порт SWR: <1,1● Дисплей: 2,8 дюймов TFT (320x240)● Интерфейс USB: режим связи USB type-C: CDC (серийный)● Мощность: USB 5 в 120 мА, встроенный аккумулятор 300 мА · ч или 500 мА · ч, максимальный зарядный ток 0,8а● Количество точек сканирования: 101 (фиксированное)● Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

Измерительные параметры S, соотношение стоящей волны напряжения, фаза, задержка, диаграмма Смита...

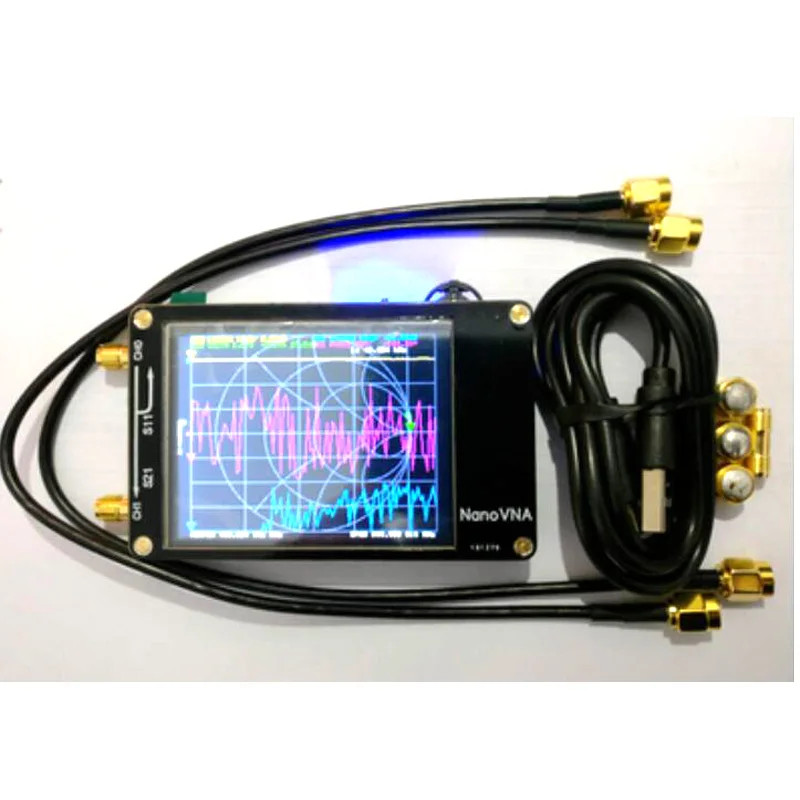

Посылка:

Хост NanoVNA (с аккумулятором 500 мАч) x 1

Кабель для передачи данных USB Type-C x1

30 мм SMA Штекерный RG174 RF кабель x2

Набор простой калибровки SMA x1

Разъем SMA female-female x1
