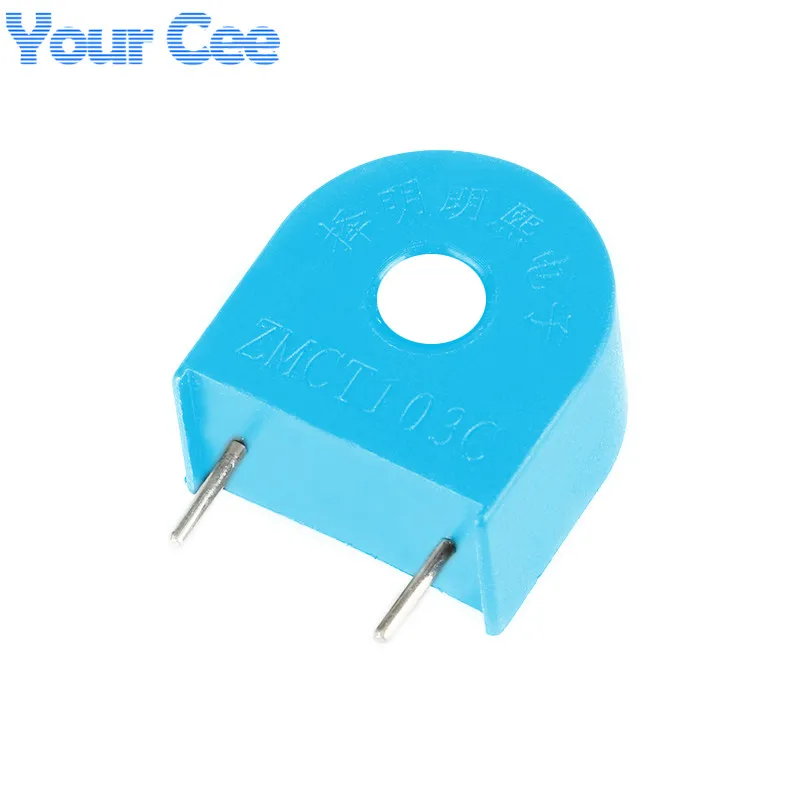

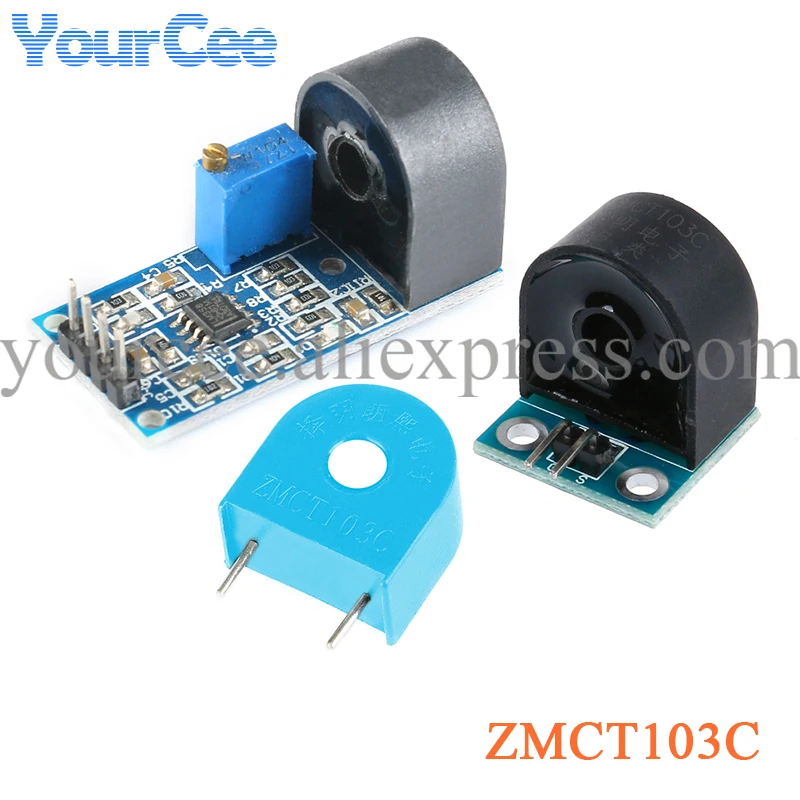

ZMCT103C трансформатор
Характеристика:
Модель продукта: ZMCT103
Номинальный входной ток: 5A
Номинальный выходной ток: 5 мА
Соотношение: 1000:1
Фаза (когда Номинальный вход) : <= 15(100 Ом)
Линейный диапазон: 0-15A(100 Ом)
Линейность: 0.2%
Напряжение изоляции: 4500 в
Использование: для измерения тока и мощности
Уплотнительный материал: эпоксидная смола
Способ установки: установка печатной платы
Рабочая температура: от-40 до + 85 градусов
Материал корпуса: АБС-пластик

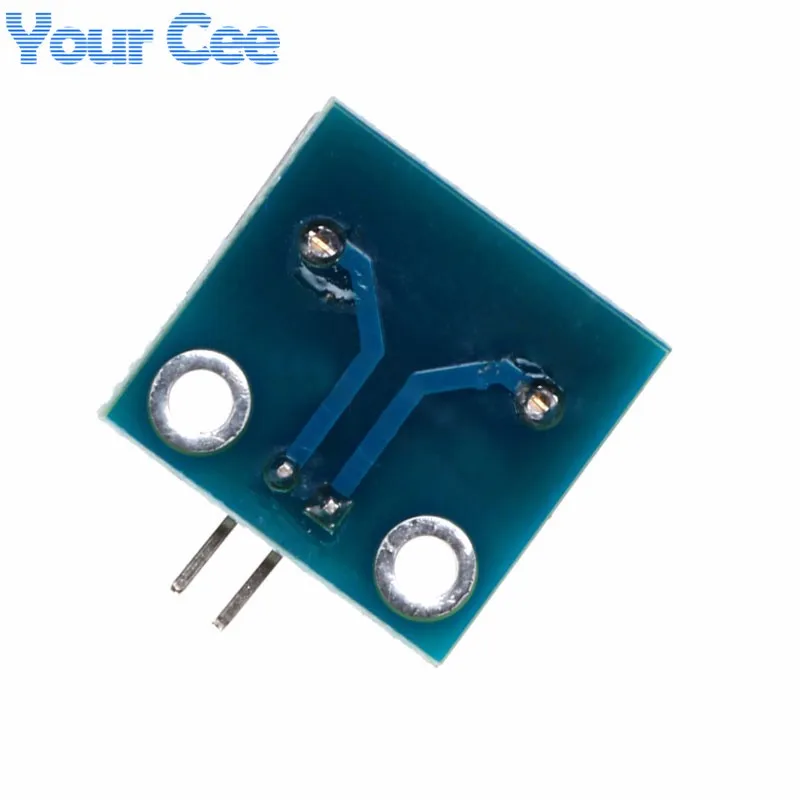

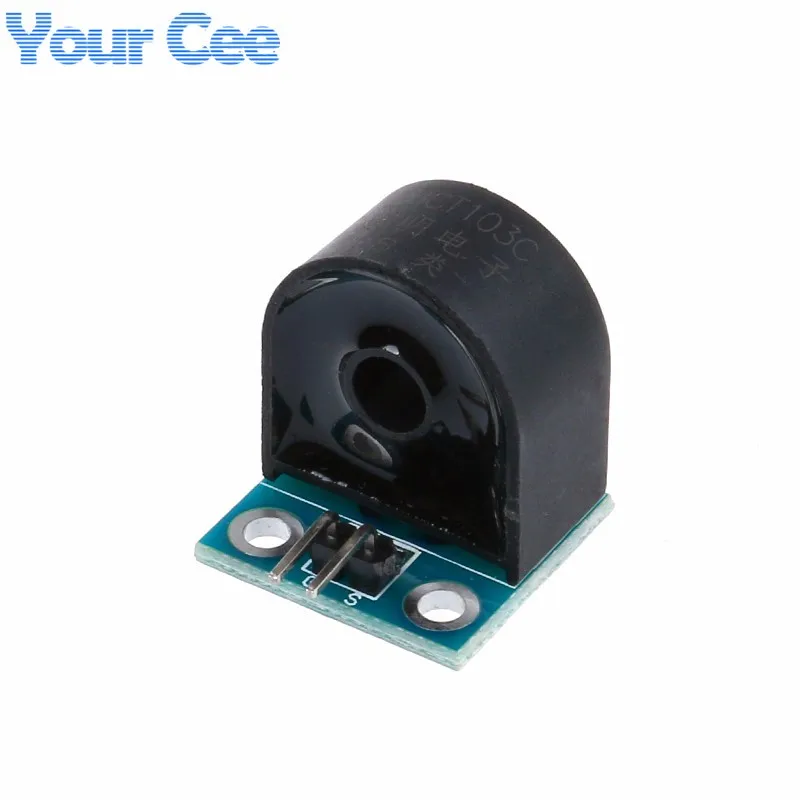

Датчик переменного тока
Описание товара:

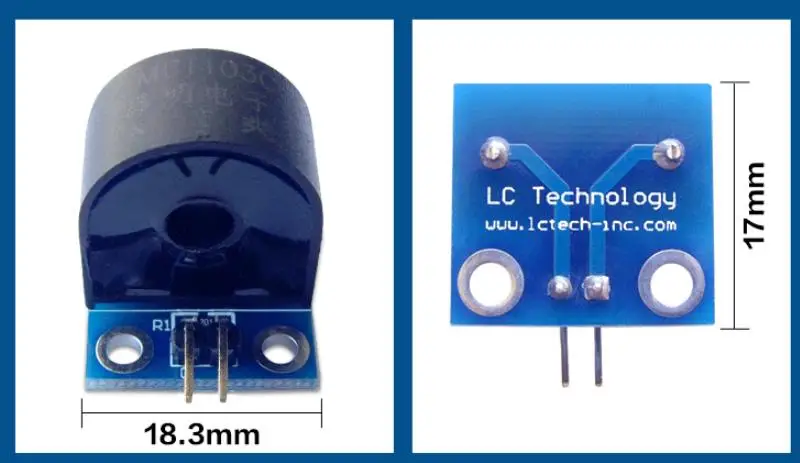

1. Бортовой микро-Точный трансформатор тока
2. Бортовой резистор для отбора проб
3. Модули 5A могут измеряться в пределах переменного тока, аналоговый выход соответствует 5А/5ма
4. Номинальный входной ток: 5A
5. Номинальный выходной ток: 5 мА
6. Изменение: 1000: 1
7. Линейный диапазон: 0 ~ 10A (100 Ом)
8. Линейность: 0.2%
9. Точность: 0,2
10. Использует напряжение изоляции: измерение 3000 в
11. Уплотнительный материал: эпоксидная смола
12. Рабочая температура: - 40 по Цельсию-+ 70 по Цельсию

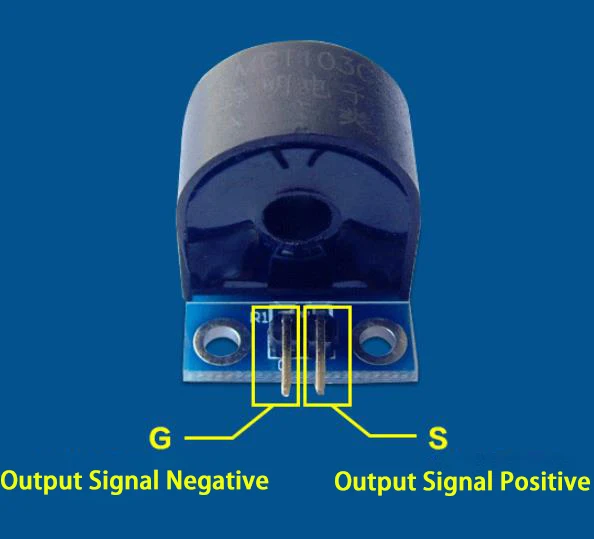

Во время измерения проводник сигнала, который нужно измерить проходит через отверстие трансформатора, и S и G подключены к осциллографу, где амплитуда формы волны увеличивается по мере увеличения тока, который будет измеряться.

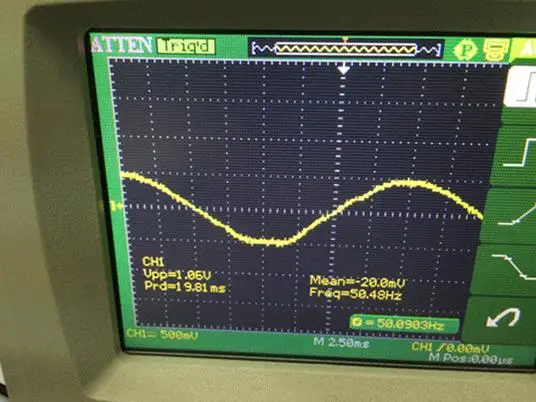

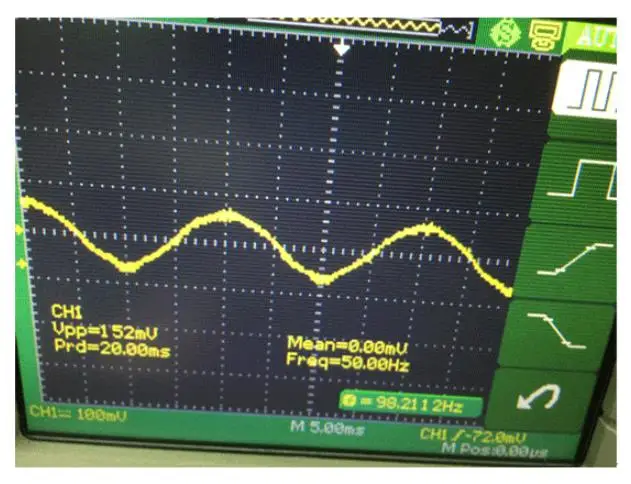

На рисунке ниже показана Форма волны, измеренная, когда один из паяльников 60 Вт проходит через круглое отверстие трансформатора:

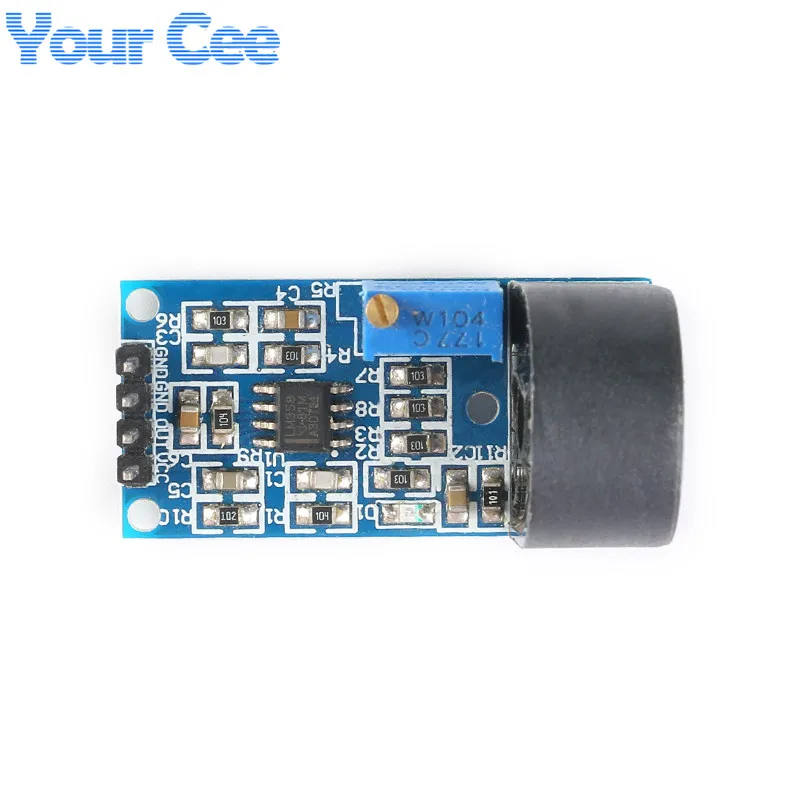

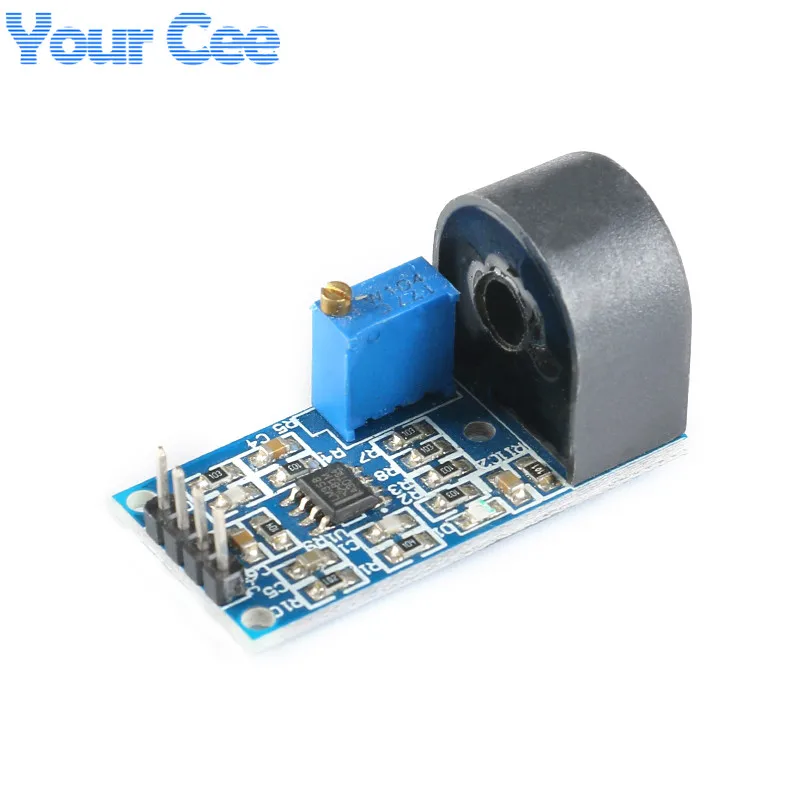

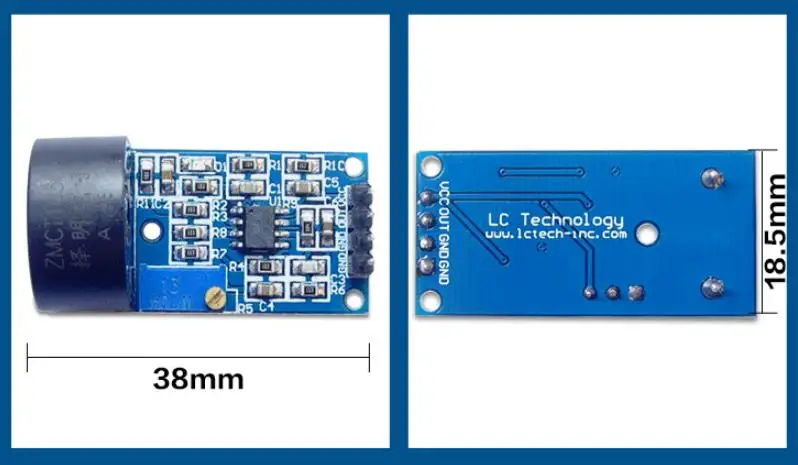

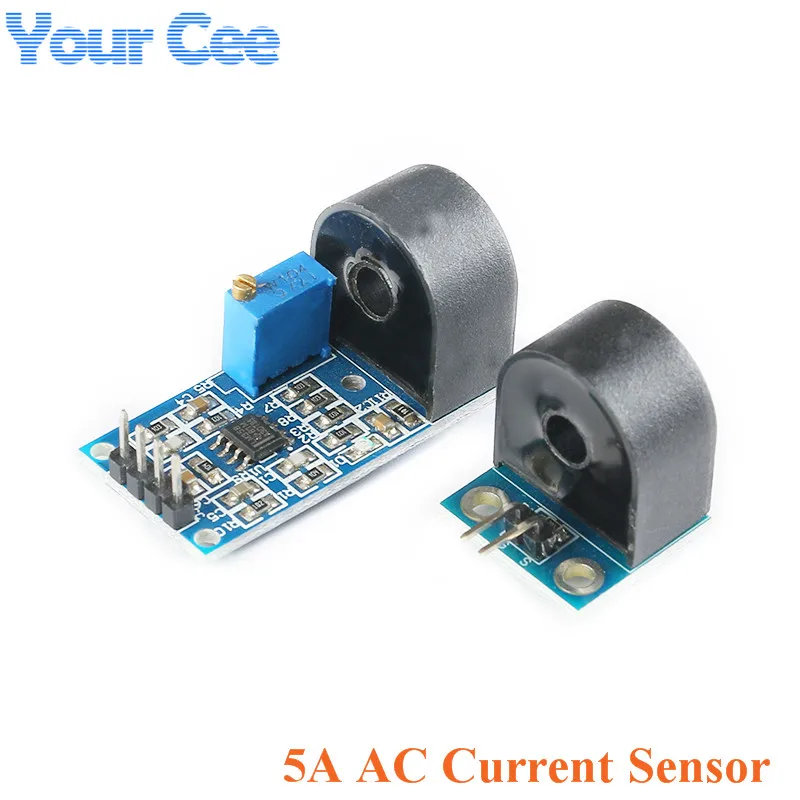

Датчик переменного тока с ОП усилителем
Модуль оснащен малыми высокоточными трансформаторами тока серии ZMCT103C и высокоточными схемами операционного усилителя для точного образца и правильной компенсации сигналов. Это удобно для приобретения сигнала питания переменного тока в пределах 5А. Соответствующий Выходной аналоговый сигнал переменного тока можно отрегулировать. Требуемое выходное напряжение может регулироваться в соответствии с потенциометром (регулировка коэффициента усиления, диапазон усиления 0-100 раз), но максимальное напряжение на выходе (выход) не будет превышать 1/2 VCC.
Параметр:Параметры ZMCT103C
Номинальный входной ток: 5A
Номинальный выходной ток: 5 мА
Коэффициент изменения: 1000:1
Разница в фазе: менее или равна 20 ' (100 Ом)
Линейный диапазон: 0-10 А (100 Ом)
Линейность: 0.2%
Точность: 0,2
Напряжение изоляции: 3000 В
Рабочая температура: -40 °C ~ 70 °C
Уплотнительный материал: эпоксидная смола
Напряжение питания модуля: 5-30 В постоянного тока

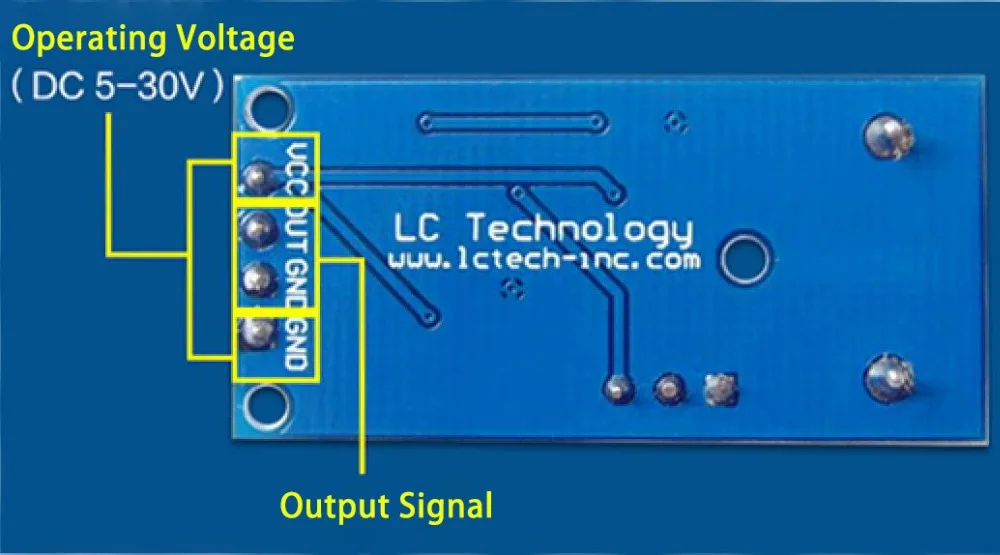

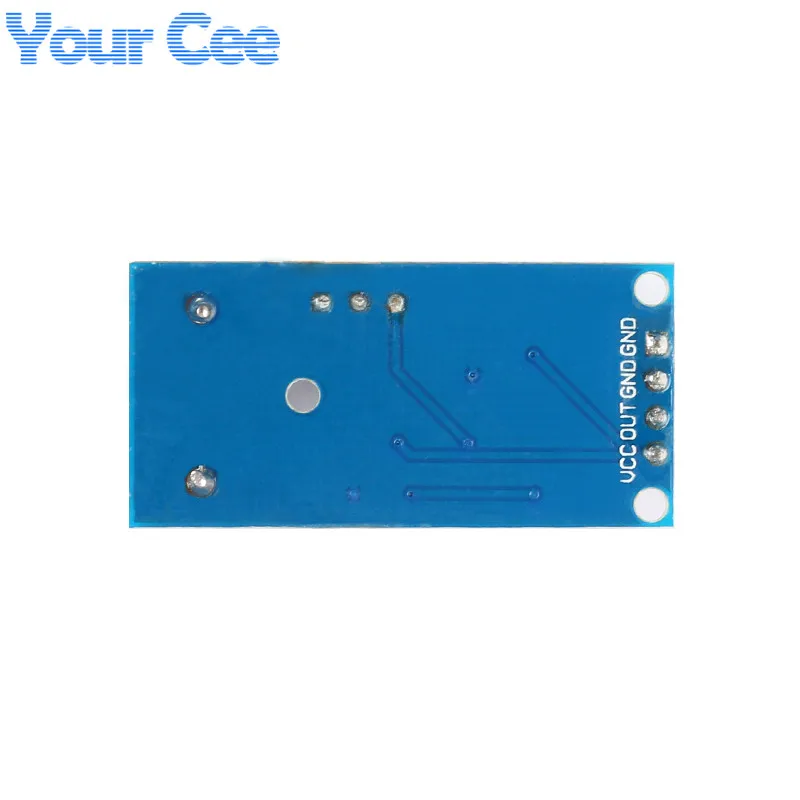

При измерении провод сигнала, который будет протестирован, проходит через отверстие трансформатора, VCC и GND подключены к источнику питания 5-30 В постоянного тока, VOUT и GND подключены к осциллографу, И потенциометр регулируется, чтобы получить желаемую форму волны, Где амплитуда формы волны будет измеренный ток увеличивается и увеличивается, но максимальный не превышает 1/2VCC.
На следующем рисунке показана Форма волны, измеренная при подключении VCC к источнику питания 5 В, и один из паяльников 60 Вт проходит через круглое отверстие трансформатора:
