Плата управления для аппарата точечной сварки NY-D01, трансформатор...
143 Отзывов
254 Заказов
188,95₽
Совместимый бренд/Модель: Нет Номер модели: контроллер тока времени Название бренда: Оливковый лист
Особенности и характеристики:

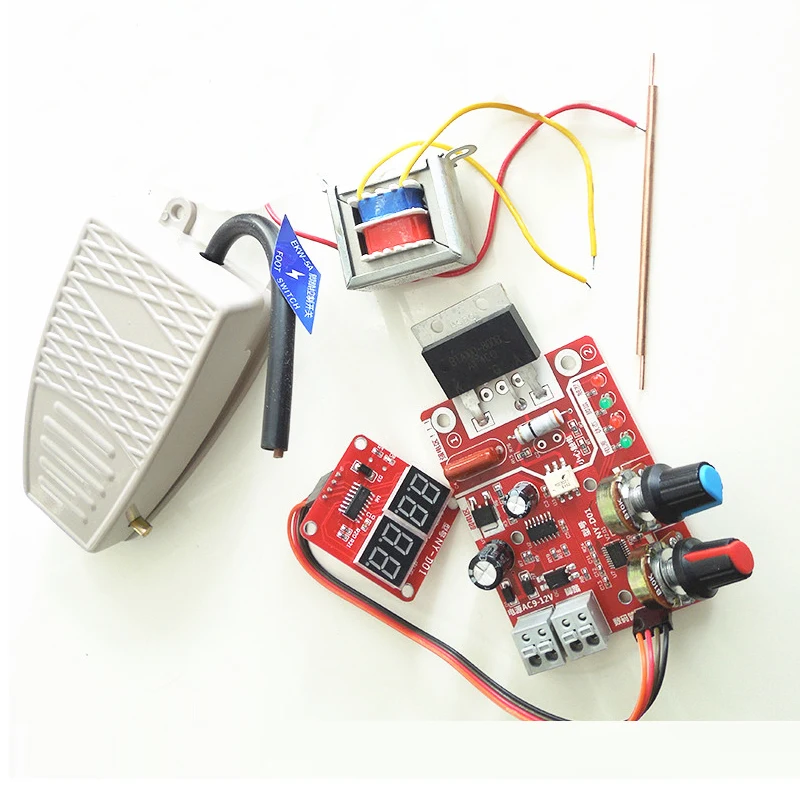

Набор 100 А/набор 40 А:Посылка: панель управления, панель дисплея, Подходящий кабель, красная и зеленая ручка и Тиристор.

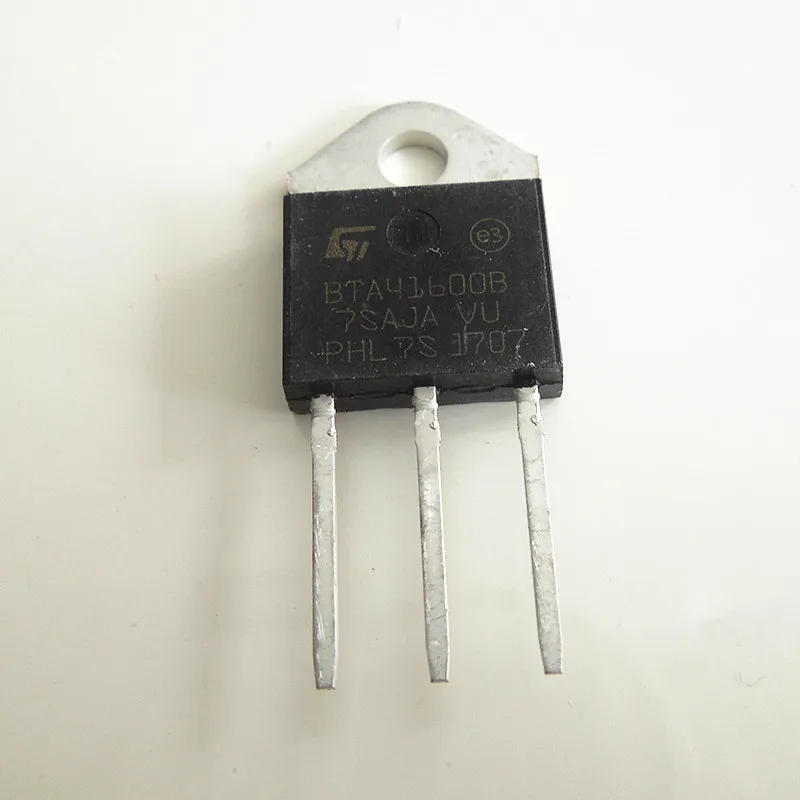

Тиристор 100 А/Тиристор 40 А:Просто тиристор

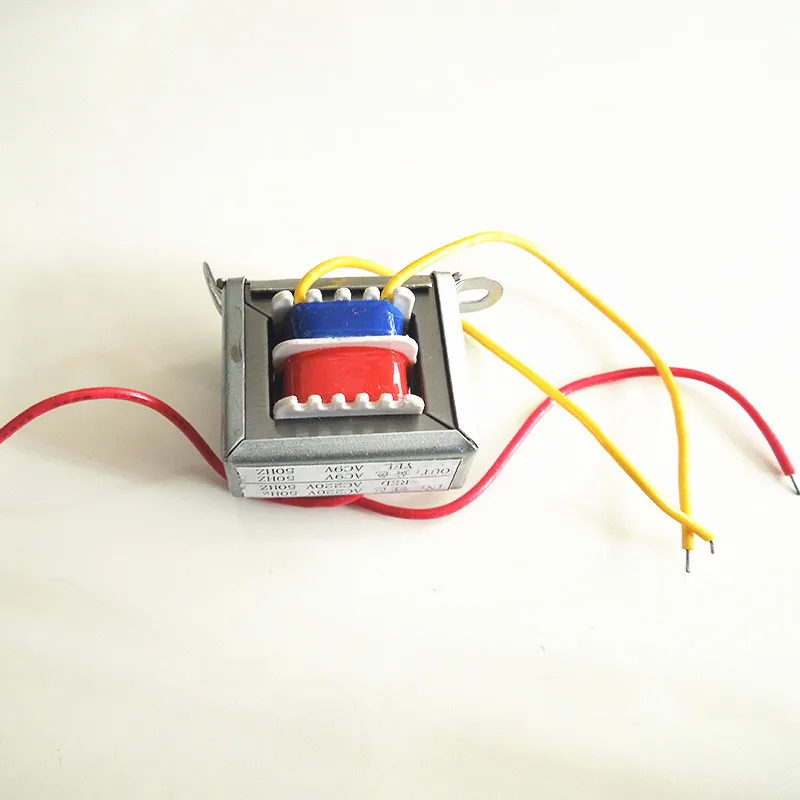

Силовой трансформатор:Всего 1 трансформатор переменного тока 9 В (220 В. Если вам нужно 110V, вы можете найти в нашем магазине)
Сварочный штифт:3*100 сварочный штифт оксид алюминия Медь
Ножной переключатель:EKW-5A-B алюминиевый педальный переключатель
DKJ10-25 разъем:Европейский быстроразъемный кабель Quick DKJ10-25 соединитель
Красный тумблер:Красная розетка кулисный выключатель с плавким предохранителем
Эта точка платы управления сварочного аппарата представляет собой самостоятельную или простую сопротивляемую сварку и независимую разработку контроллера. Использование принципа триггера переключения фаз SCR, путем регулировки времени, текущего размера для достижения цели сварки.
Основные особенности контроллера:
1: Промышленный микроконтроллер STM8 для выполнения основного пульта управления.
2: сильная и слабая через изоляцию оптопары, более безопасная операция.
3: шнур питания и ножной переключатель с бесвинтовым быстроразъемным разъемом, более удобный и надежный.
4: время ввода, ток с использованием высокоточного однобитного потенциометра для обеспечения надежного и удобного ввода
5: Встроенная Мощность, состояние, ножка, индикатор запуска, рабочее состояние хорошо видно.
6: спроектируйте надежную схему обнаружения нулевого перехода, чтобы гарантировать точность сдвига фазы SCR.
7: контроллер совместим с тиристором 40A-100A.
8: цифровой интерфейс управления, вы можете отображать текущее установленное время и ток.
9: Ввод времени 1-50, цикл единиц измерения (1 цикл-20 мс), вход тока (30-99%)
Больше информации

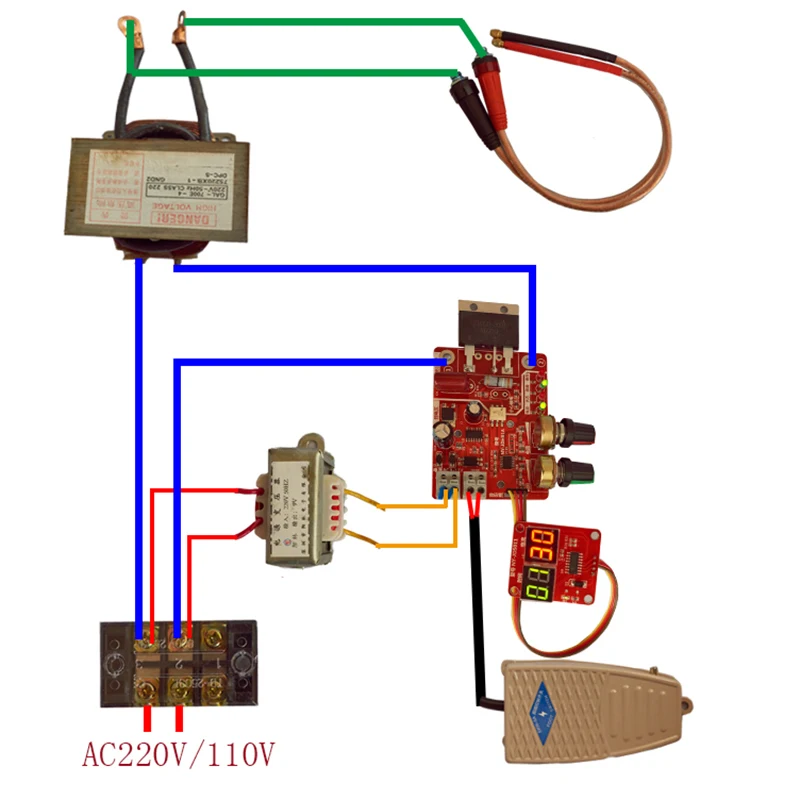

Подключение изображения
Подключение изображения
① Сварочная ручка
② Микроволновый трансформатор
③ Контроллер
④ Трансформатор 9 в
⑤ Переключатель загрузки
⑥ Переменный ток 220 В/110 В
Изображение теста
Мощные функции
① Совместимость с тиристором 41-100A
Сильное и слабое электрическое использование, изоляция оптопары, более безопасная эксплуатация.
③ Бесконтактный разъем быстрого подключения. Используйте ручное нажатие, поднятое выше, вставьте провода.
Отображение времени и текущих цифр. Временной диапазон 1-50 цикл, один цикл 20 миллисекунд. Диапазон тока 30-99%
⑤ Встроенный индикатор позволяет четко видеть рабочее состояние
⑥ Ручка настройки времени и тока
⑦Промышленный микроконтроллер, стабильный и надежный

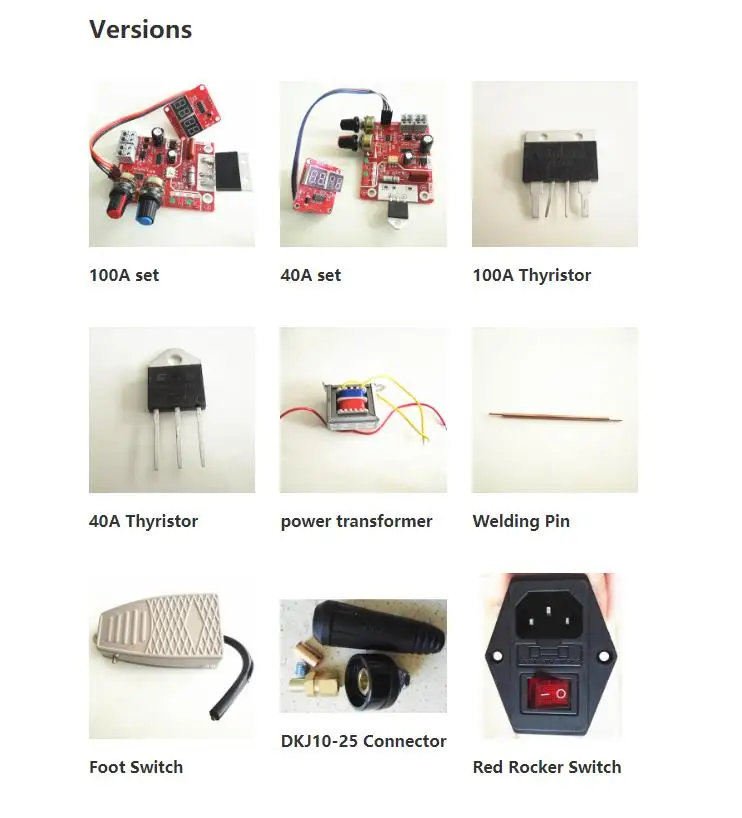

Набор 100 А
Набор 40 А
Размер
Набор 100 А
