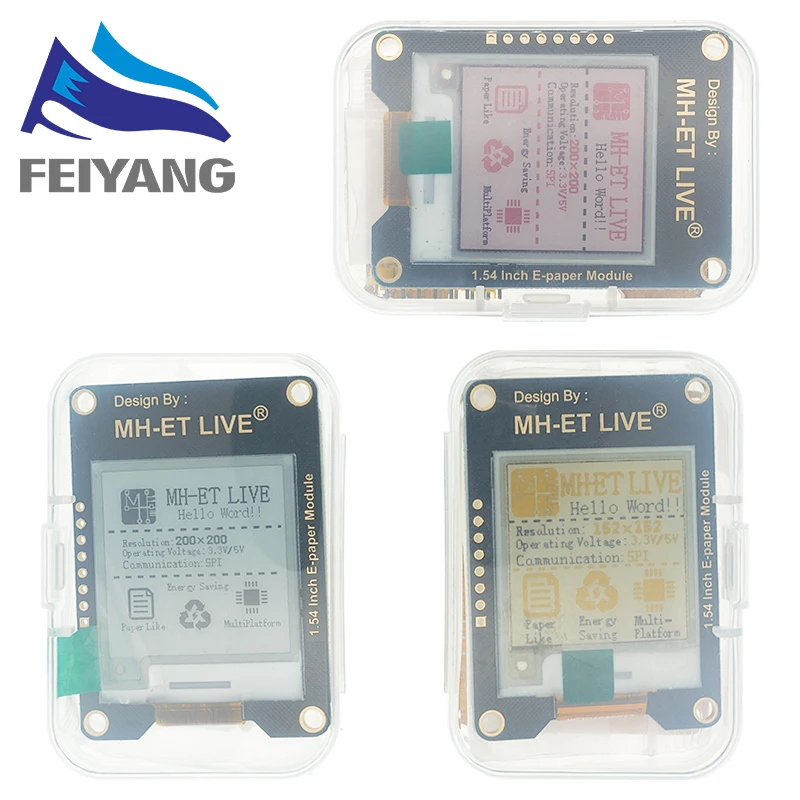

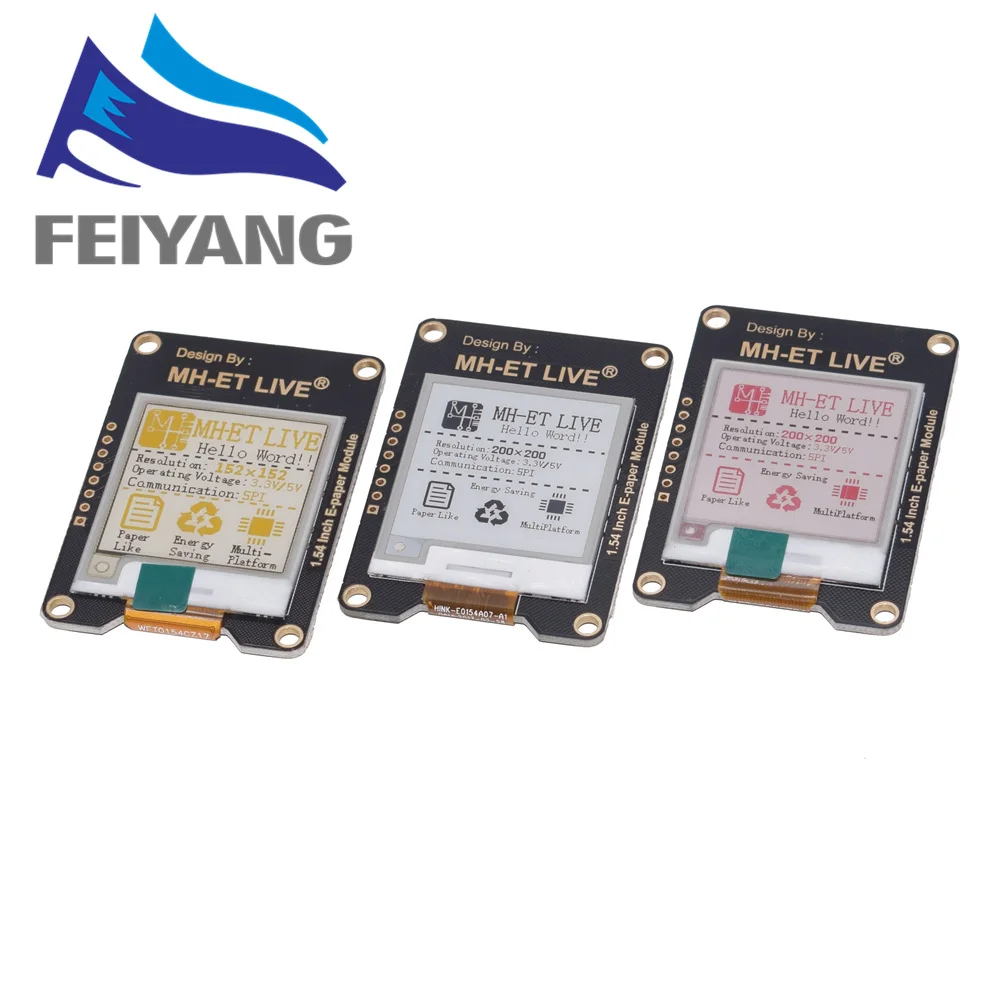

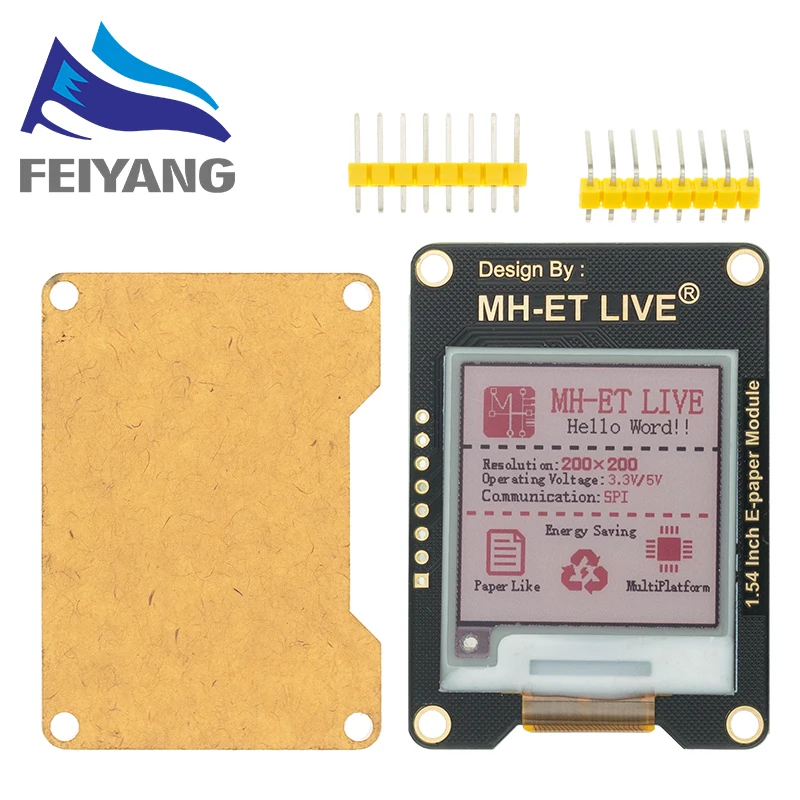

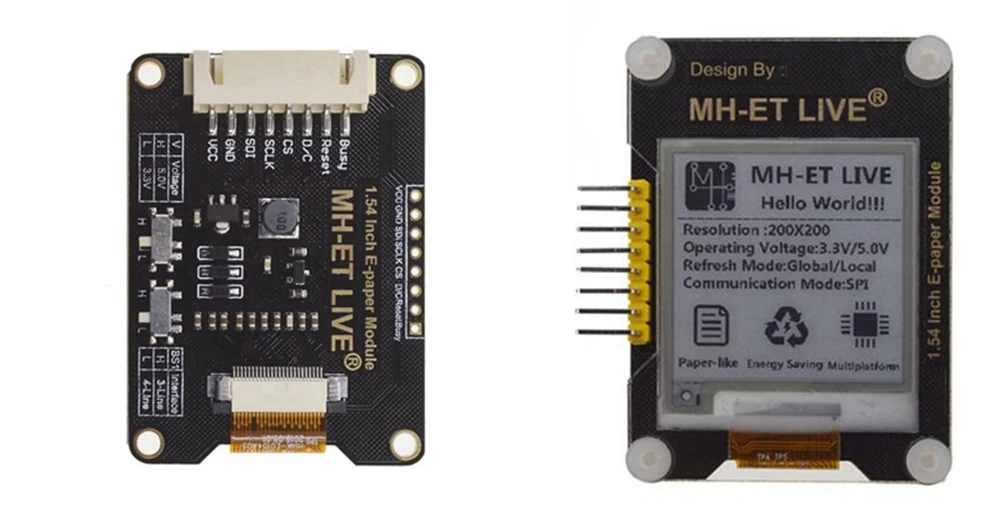

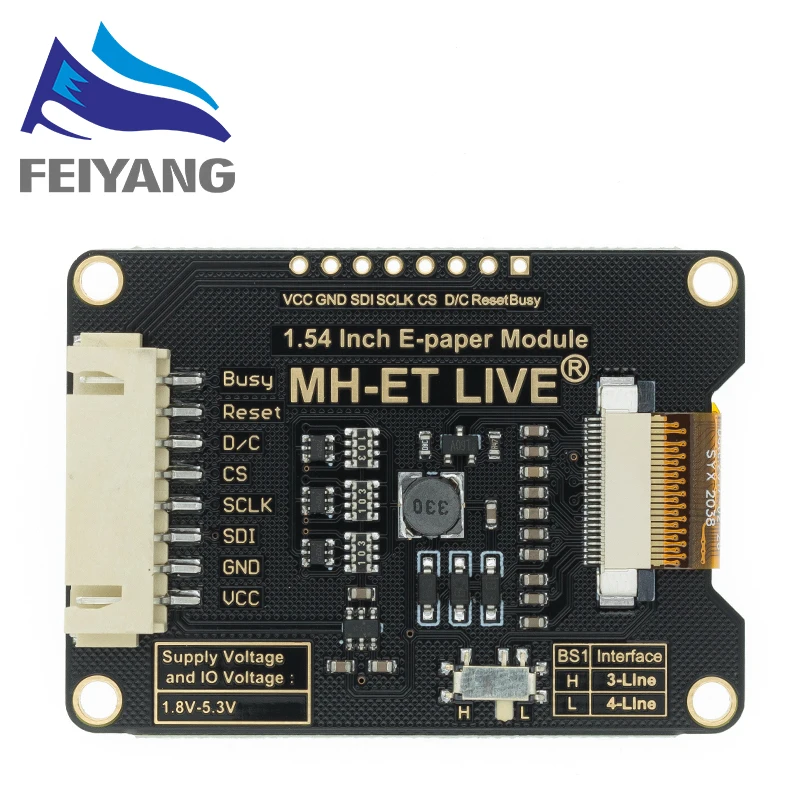

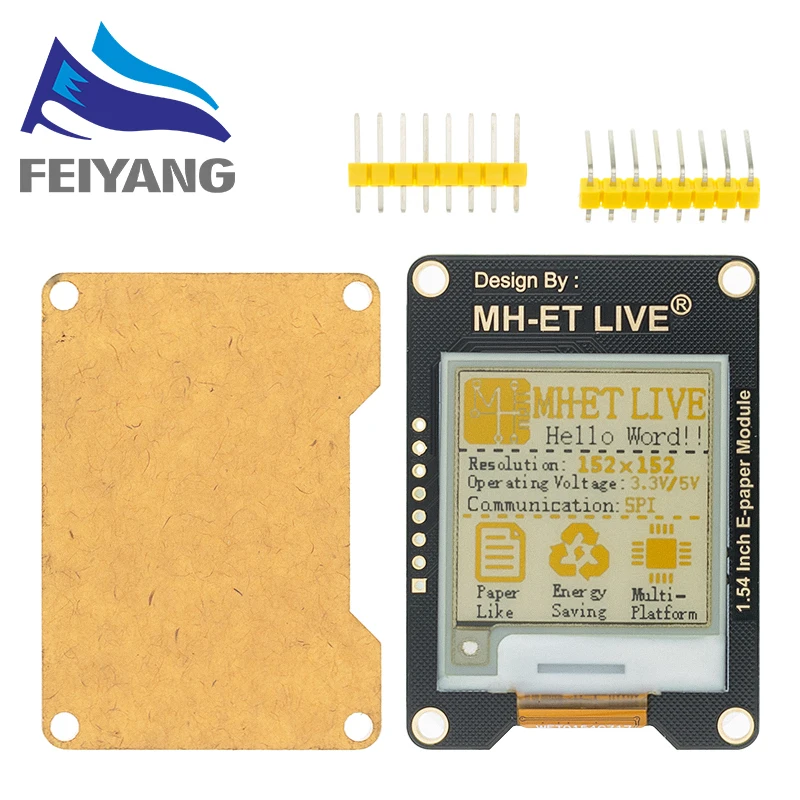

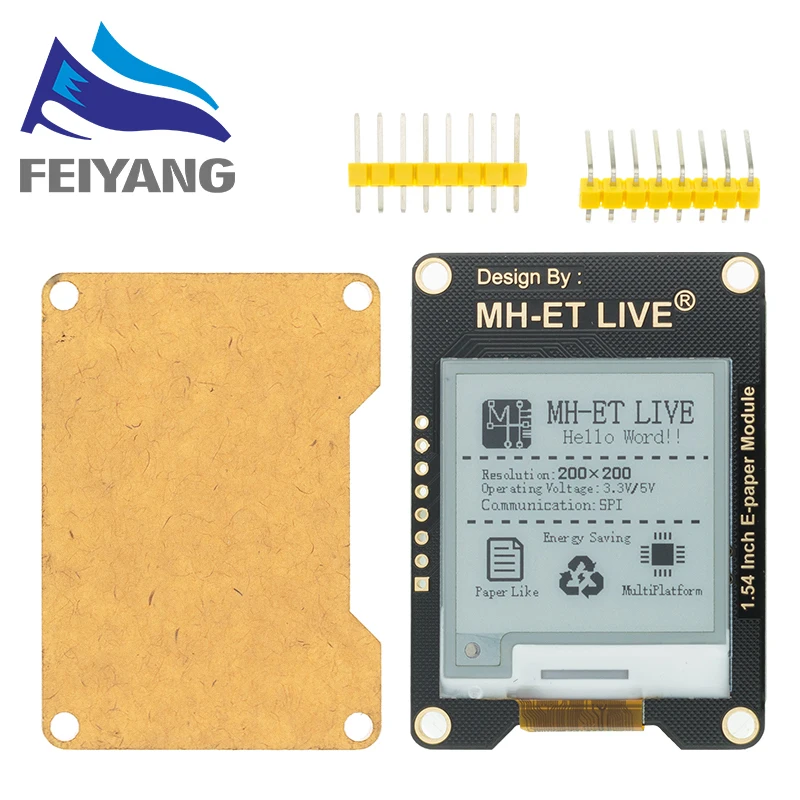

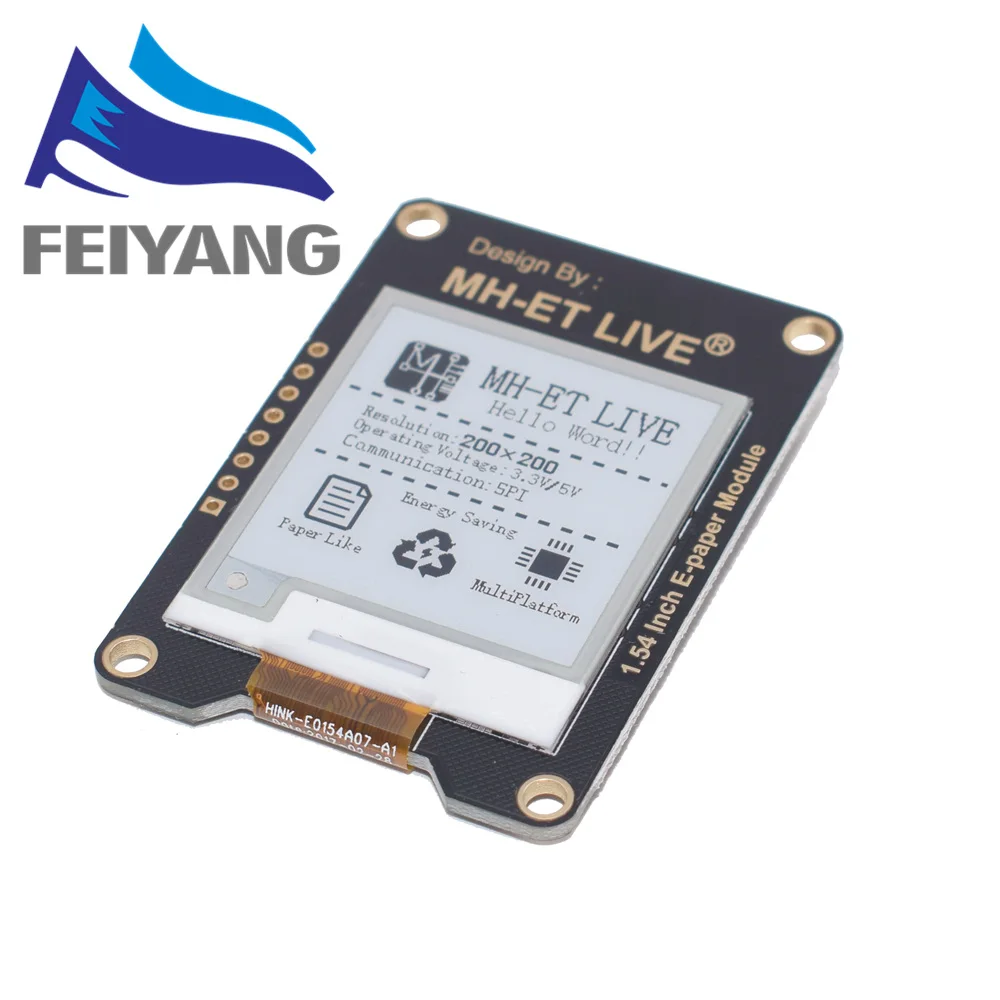

Различия между разными цветами: 1. разрешение: черно-белый разрешение 200X200 черно-белый и желтый разрешение 152X152 2. режим обновления: черный и белый поддерживает глобальный Обновление/частичное обновление черный и белый D черный и белый и желтый поддерживает только Глобальный обновление вы можете проверить информацию на нашем сайте: http://mh.nodebb.com/topic/40/mh-et-live-1-54-inches-e-paper интерфейсы:

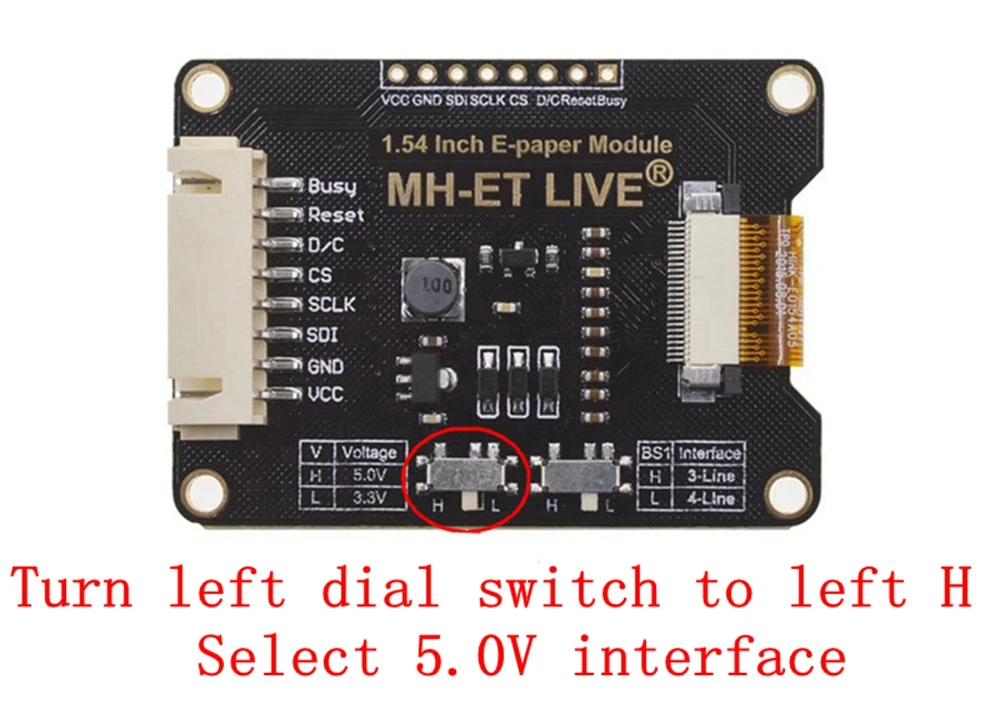

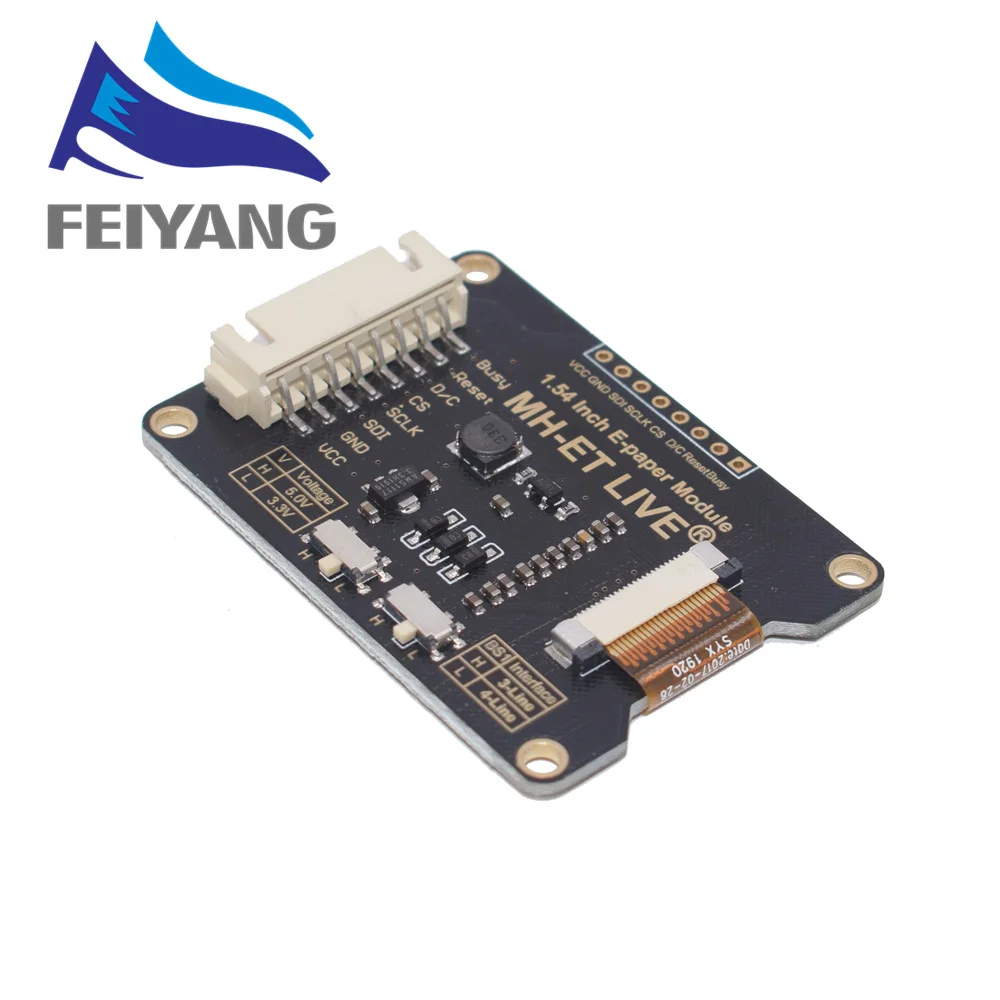

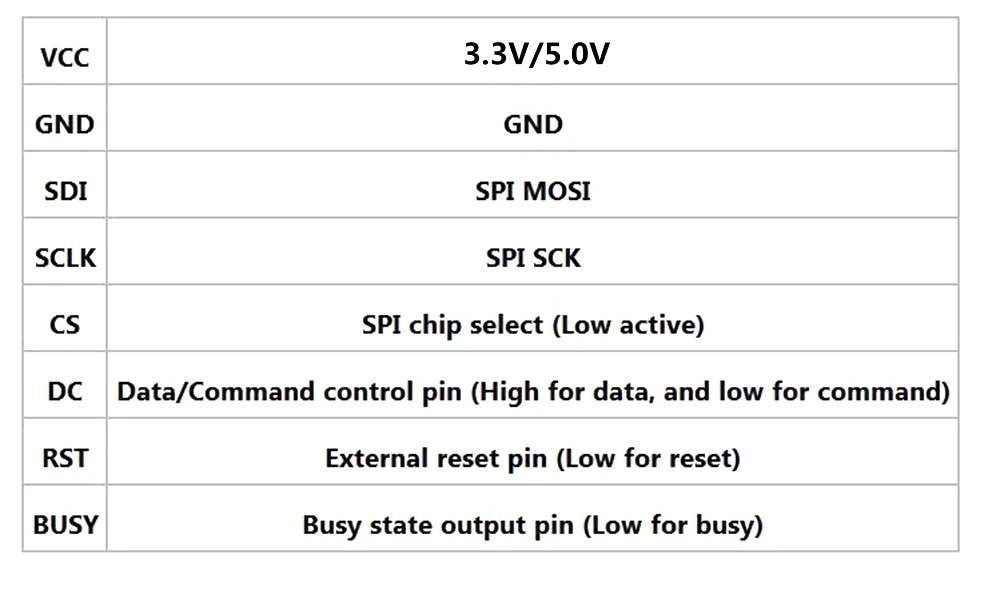

Принцип работы: введение этот продукт является e-бумажным устройством, принимающим технологию отображения изображения микрокапсулированного электрофоретического дисплея, мед. Начальный подход заключается в создании крошечных сфер, в которых заряженные цветовые пигменты приостанавливаются в прозрачном масле и будут двигаться в зависимости от электронного заряда. Изображение экрана E-paper, отражающее окружающий светильник, поэтому у него нет требования к фоновому светильник. Под солнцем экран электронной бумаги по-прежнему имеет высокую видимость с широким углом обзора 180 градусов. Это идеальный выбор для электронного чтения. Протокол связи SPI синхронизации Примечание: отличается от традиционного SPI протокола, линия данных от раба к мастеру скрыта, так как устройство имеет только требования к дисплею. CS is slave chip выберите, когда CS низкий, чип включен. DC-это контакт управления данными/командой, когда DC = 0, запись команды, когда DC = 1, запись данных. SCLK-это часы связи SPI. SDIN-это линия передачи данных от ведущего к рабу в SPI связи. SPI связь имеет время передачи данных, который объединен CPHA и CPOL. CPOL определяет уровень последовательных синхронных часов в холостом состоянии. Когда CPOL = 0, уровень низкий. Тем не менее, CPOL практически не влияет на передачу. CPHA определяет, собираются ли данные с первого края часов или со второго края часов последовательных синхронных часов; когда CPHL = 0, данные собираются с первого края часов. Есть 4 режима связи SPI. SPI0 широко используется, в котором CPHL = 0, CPOL = 0. Как видно из рисунка выше, передача данных начинается с первого падения края SCLK, и 8 бит данных передаются за один тактовый цикл. Здесь используется SPI0, и данные передаются битами, сначала MSB. Как использовать: работа с Raspberry Pi установка библиотеки требуется, если вы хотите подключить экран электронной бумаги к Raspberry Pi, вы должны установить некоторые необходимые библиотеки, или же демонстрация (нажмите, чтобы загрузить) ниже может работать неправильно. Для получения дополнительной информации об установке Raspberry Pi libraries, пожалуйста, посетите веб-сайт: Libraries installation For RPi. Вы можете найти подробную презентацию об установках библиотеки wiringPi, bcm2835 и pyton. Аппаратное соединение здесь-это соединение между Raspberry Pi 3B и электронной бумагой. e-paper Raspberry Pi 3B 3,3 V 3,3 V GND SDIN MOSI SCLK CS CE0 DC 25 RST 17 BUSY 24 ожидаемый результат после установки соответствующей библиотеки, вы можете копировать относительные программы в Raspberry Pi, а затем вводить соответствующий файл. BCM2835: выполните команду: сделать, скомпилировать код и сгенерировать файл epd. Выполните команду: sudo. /Epd, программа будет работать. WringPi: выполните команду: make, чтобы скомпилировать код и сгенерировать файл epd. Выполните команду: sudo. /Epd, программа будет работать. Python: выполните команду: sudo pyton. py на экране после полного обновления экрана будут отображаться струны и формы. На экране отображаются изображения и время После частичного обновления экрана. Это показывает частичную освежающую способность. Работа с аппаратным подключением Arduino

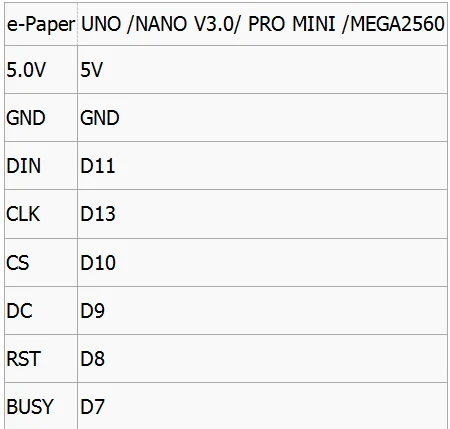

Ожидаемый результат Скопируйте файлы из каталога arduino/библиотеки демонстрационной посылка в документы/arduino/библиотеки, где может быть указано Arduino IDE --> Файл --> предпочтения --> расположение Sketchbook. Нажмите кнопку «загрузить», чтобы скомпилировать и загрузить программы на вашу плату Arduino. После полного обновления экрана на экране отображаются строчки и формы. На экране отображаются изображения и время После частичного обновления экрана. Это показывает частичную освежающую способность. В работе с макетной платой STM32 мы используем макетную плату STMF103C8T6. Демонстрация основана на базе библиотеки HAL. Аппаратное соединение вот аппаратное соединение между макетной платой STMF103C8T6 и электронной бумагой:
Электронная бумага STMF103C8T6 3,3 V 3V3 GND DIN PA7 CLK PA5 CS PB6 DC PC7 RST PA9 занят PA8 ожидаемый результат Откройте проект Keil (MDK-ARM/epd-demo.uvprojx) Нажмите Build для сборки проекта. Нажмите кнопку «загрузить», чтобы загрузить приложение на целевую плату. После полного обновления экрана на экране отображаются строчки и формы. На экране отображаются изображения и время После частичного обновления экрана. Это показывает частичную освежающую способность.
