Особое внимание:
Новые синие светодиодные индикаторы рабочего напряжения и распознавания полярности отличаются от традиционных светодиодный Дов (с зазором в обратном направлении печатной платы), пожалуйста, проверьте и затем установите светодиод.
1. Функции:

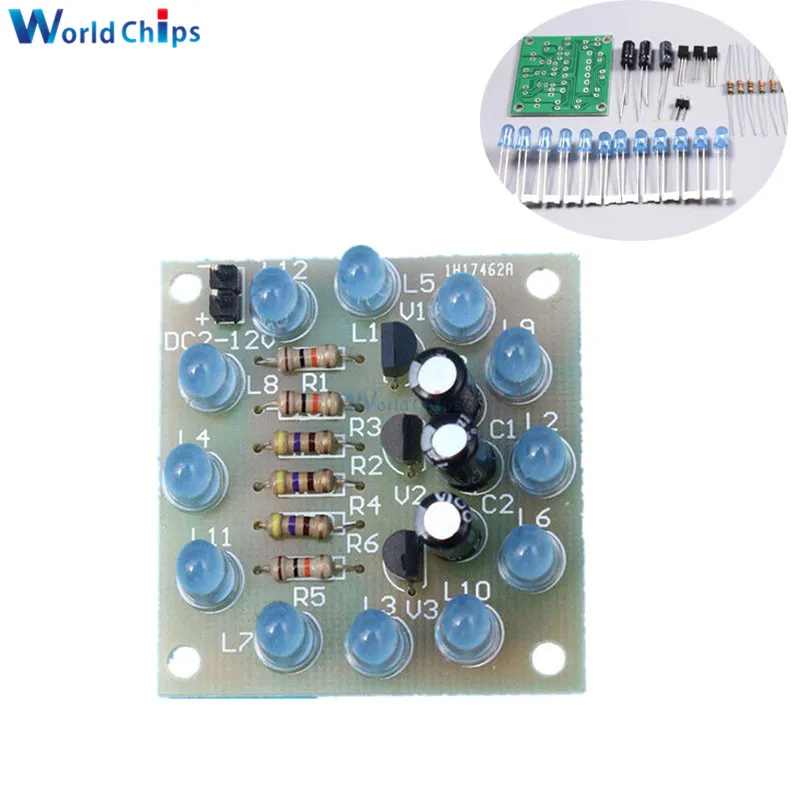

1>. Это набор для самостоятельной сборки. Пользователям необходимо сварить ее.
2>. Схема особенно подходит для начинающих пользоваться, интересно, эффект очевиден, производство Низкой сложности. Является сборкой реализации обучения навыкам, например предпочтительного материала.

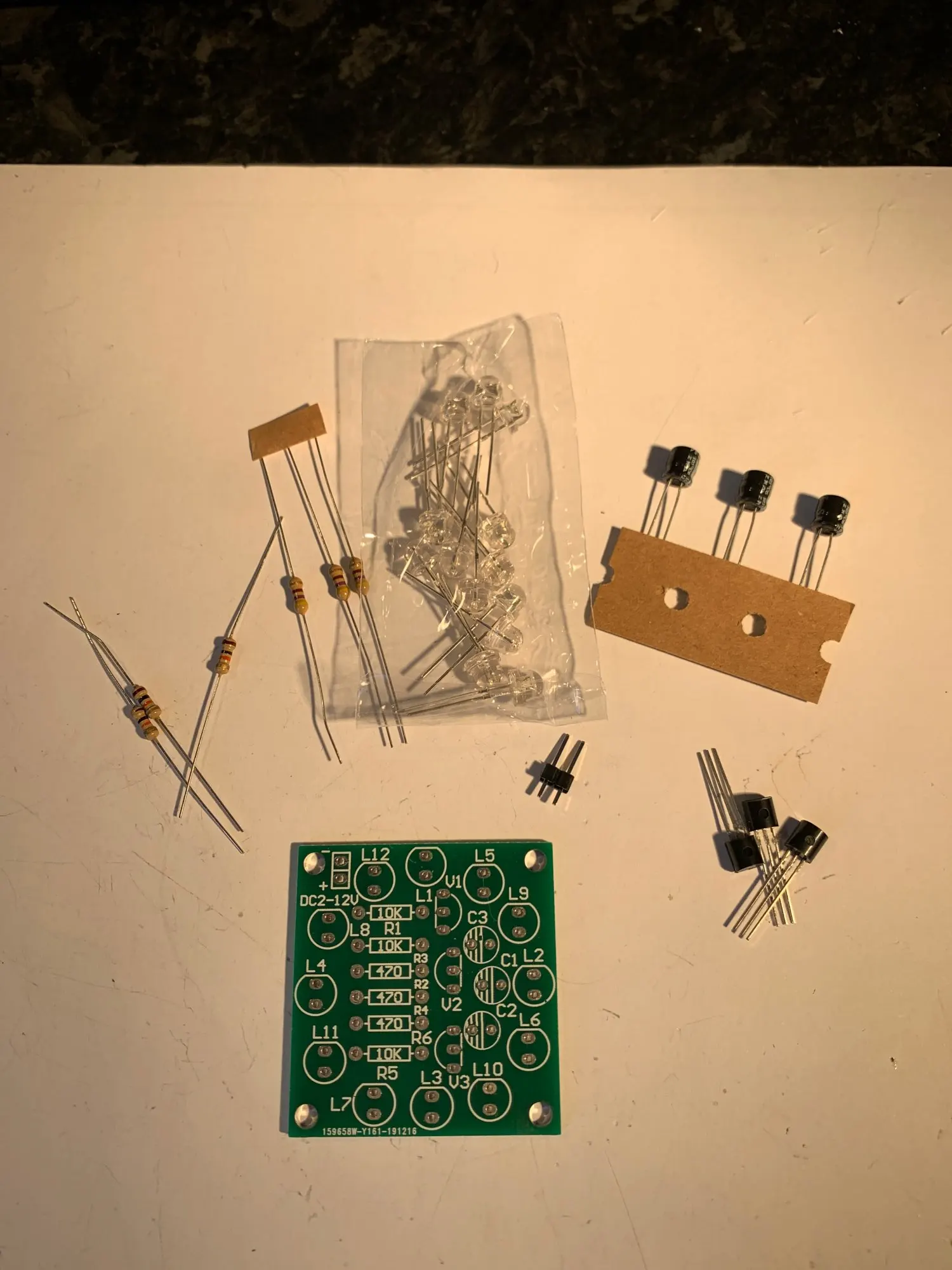

2. Список компонентов:
3. Описание
Схема состоит из трех транзисторов, состоящих из цепи циклического привода. При включении питания три транзистора приведут к проводимости, но из-за различий в компонентах, только один транзистор первая проводимость.
При условии, что V1 впервые включен, напряжение коллектора V1 падает, в результате чего Левый конец конденсатора C2 падает, близко к 0 В. Поскольку напряжение на обоих концах конденсатора нельзя изменить, основание V2 вытягивается примерно до 0 В и V2 выключено, а коллектор V2 высокий, таким образом, светоизлучающий диод L5-L8, подключенный к нему, горит. В это время V2 Высокое напряжение через конденсатор C3 к V3 повышение базового напряжения, V3 быстро включится, поэтому за это время, V1, V3 коллектора низкое напряжение, так горит только L5-L8, гасят L1-L4, гасят L9-L12.

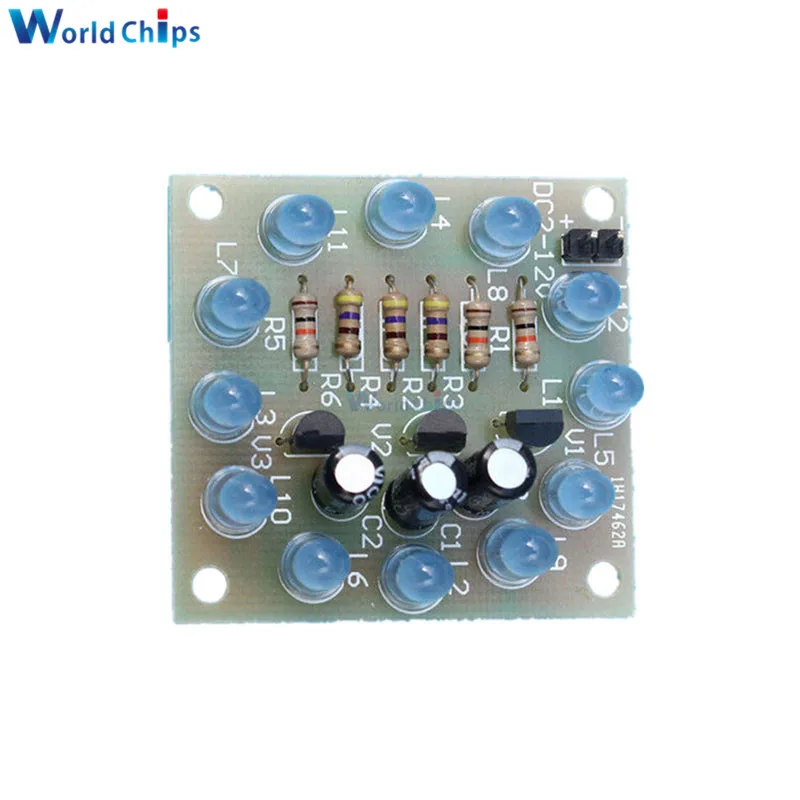

Однако по мере того, как источник питания через резистор R3 на зарядке C2, базовое напряжение V2 постепенно увеличивалось, когда более 0,7 в, V2 от отключения в проводимое состояние, напряжение коллектора падает, скидка L5-L8. В то же время падение напряжения коллектора V2 уменьшается на емкость C3, базовое напряжение V3 также уменьшается, V3 отключается проводимостью, напряжение коллектора V3 повышается, и зажигается L9-L12. Далее цепь в соответствии с описанным выше циклом процессом, три группы из 12 светильник излучающих диодов будут вращать светильник, эти светодиоды равномерно расположены в круговом, непрерывном цикле светильник, для достижения эффекта потока.
Изменение емкости конденсаторов C1, C2, C3 может изменить скорость циркуляции, чем меньше емкость, тем быстрее скорость цикла. Питание при помощи двух 5 батареек может быть.
Печатная плата с высококачественной стекловолоконной платой 1,5 мм всего процесса, большая прокладка, толстая проволока, без летучей линии, красивая компоновка компонентов, медная поверхность с обработкой Оловянным распылением. Специально для тренировки оптимальной конструкции, легко выдерживает многократное опреснение, способен повысить эффективность использования.
