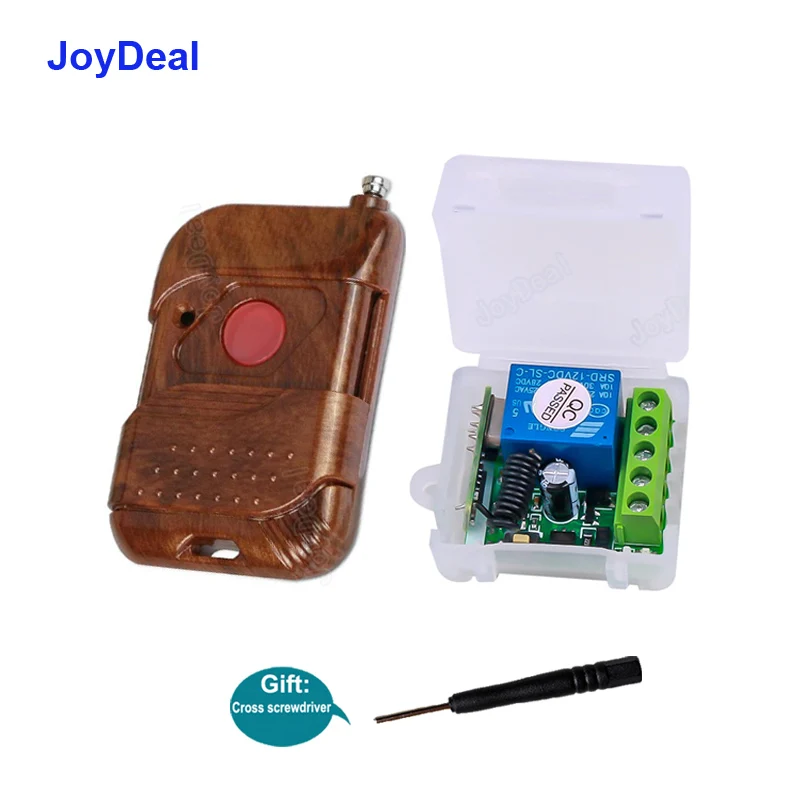

Универсальный модуль приемника, 433 МГц, 12 В постоянного тока, беспроводной пульт дистанционного управления, сигнализация, электрический гаражный замок, дверной контроллер

433 МГц универсальный модуль приемника постоянного тока 12 В, обучающий код, беспроводной пульт дистанционного управления, сигнализация, электрический гаражный замок, управление дверью

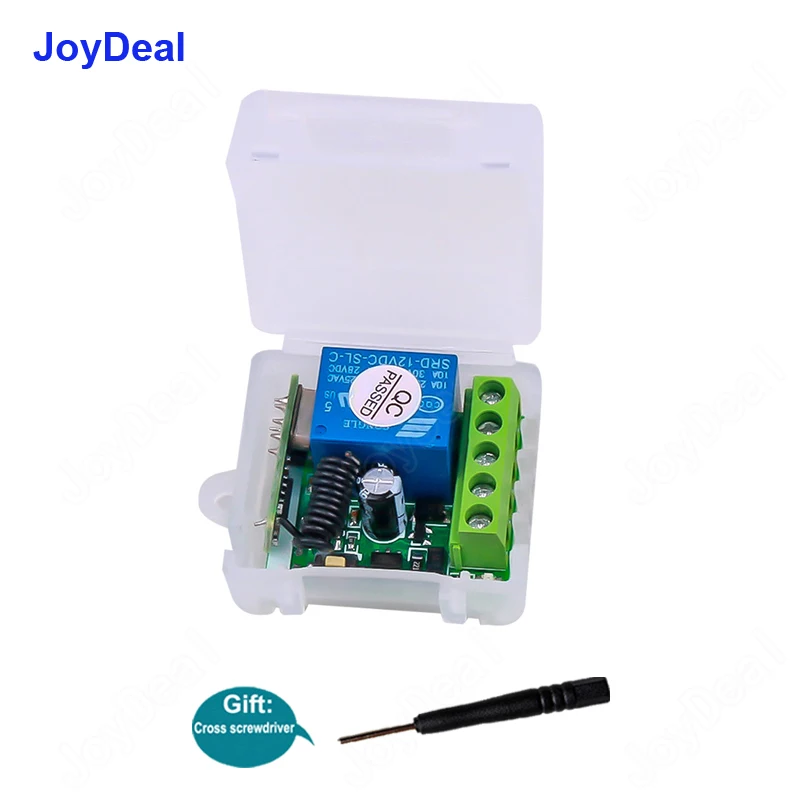

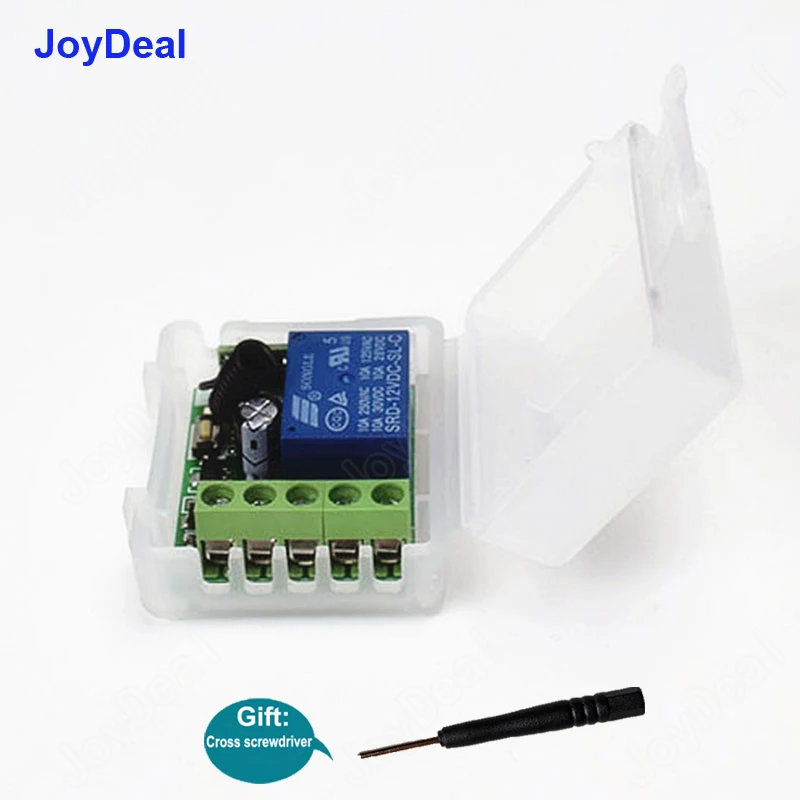

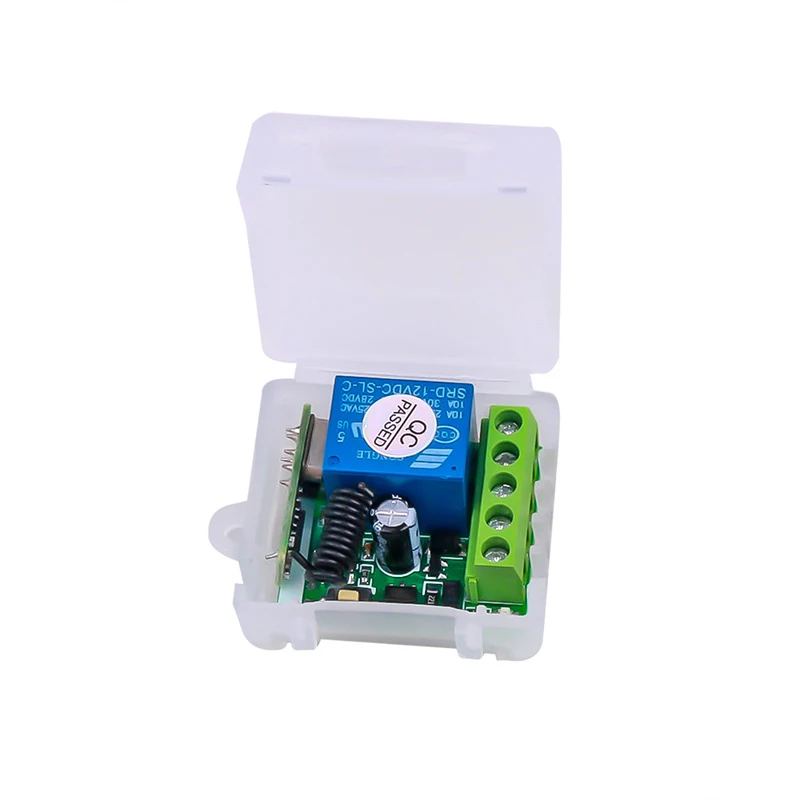

Технические данные приемника:

Входная мощность: DC10V-14V Ток в режиме ожидания:97 дБм Расстояние передачи:>100 м (открытое пространство) Режим декодирования: программное декодирование MCU Удаленное Хранение: 25 шт. Поддержка удаленного типа: Обучающий код, фиксированный код (можно установить непрерывный код) Режим работы: Мгновенный, переключение, задержка времени фиксации (5s ,10 с, 15 с) Тип проводки: фиксированная клемма Выходной терминал: NO , NC , COM Размеры печатной платы: 35*30*18 мм (Д, Ш, в) Схема подключения 1: + В: 12 В + вход; -В: 12 В-вход; NO: выход, обычное Открытие; COM: выход, общий; NC: выход, нормальное закрытие.

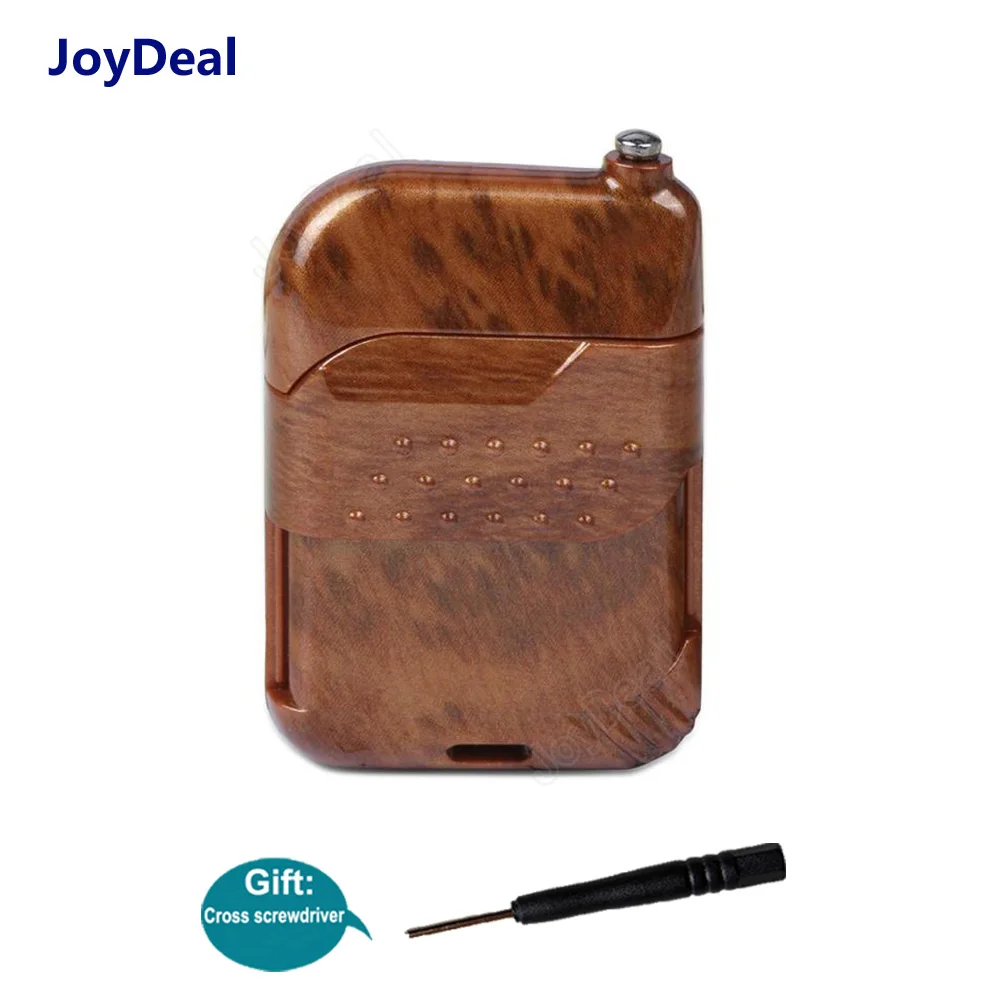

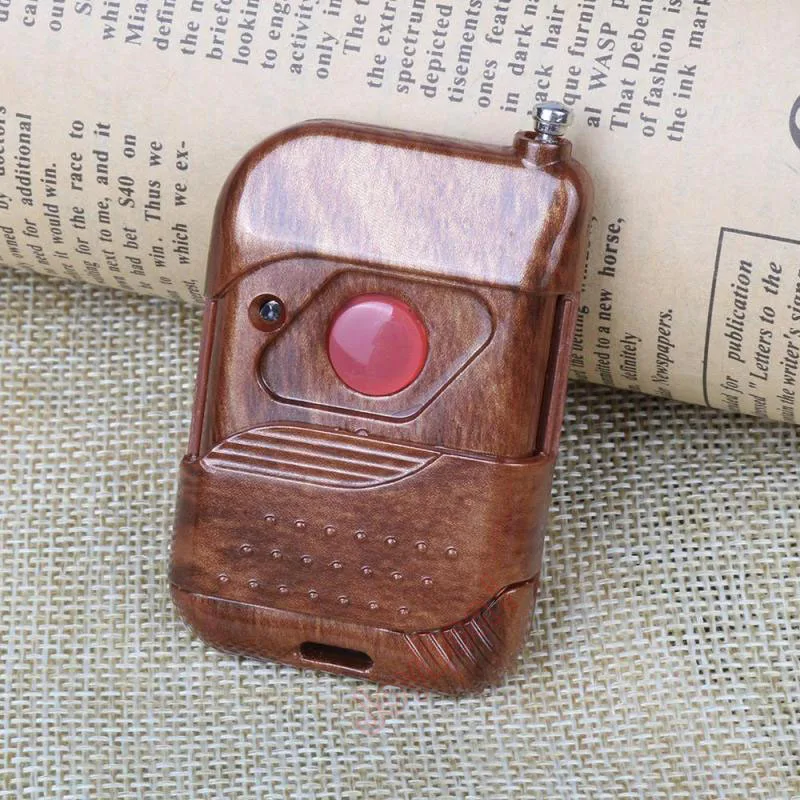

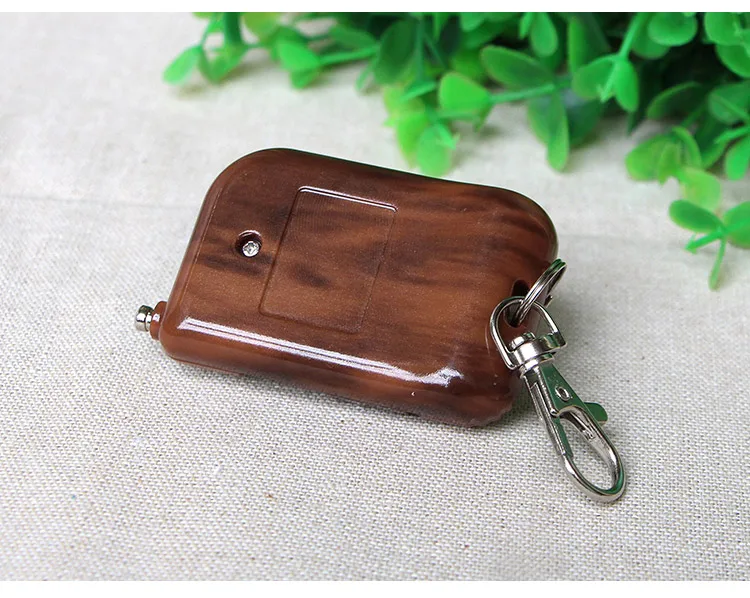

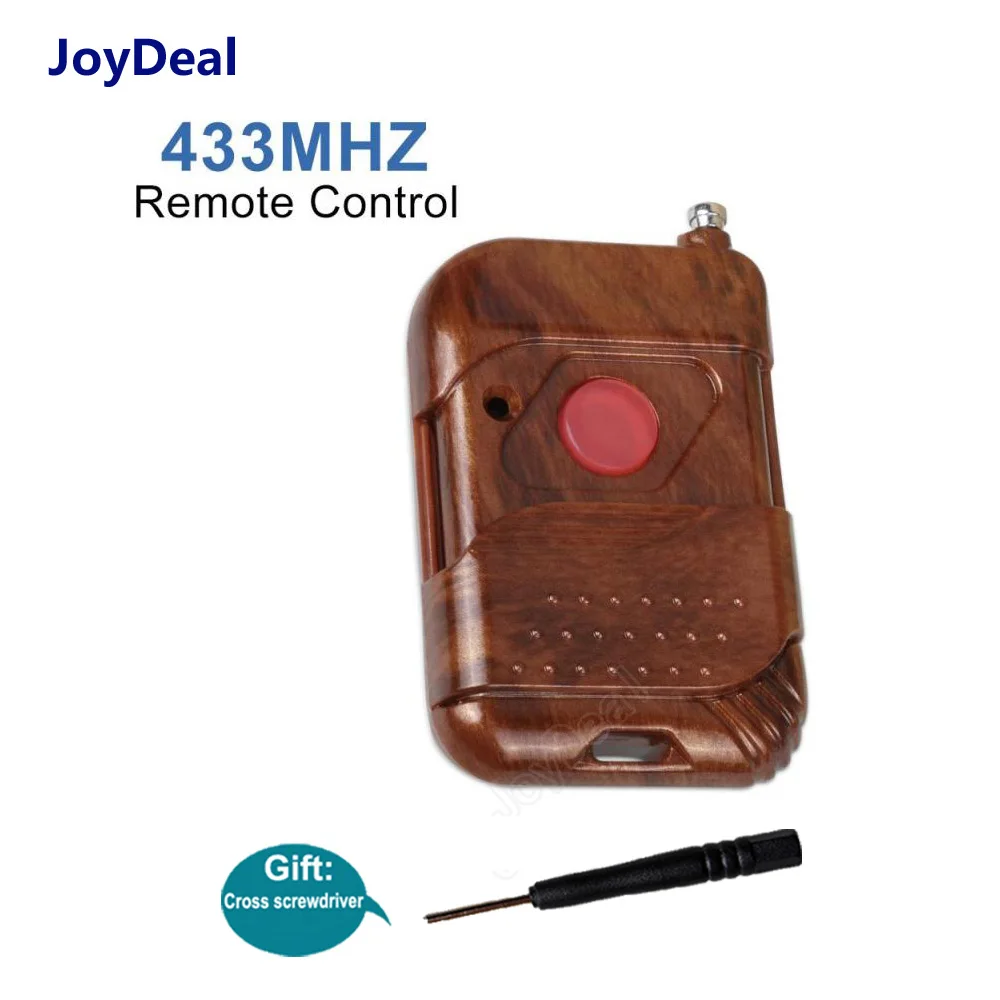

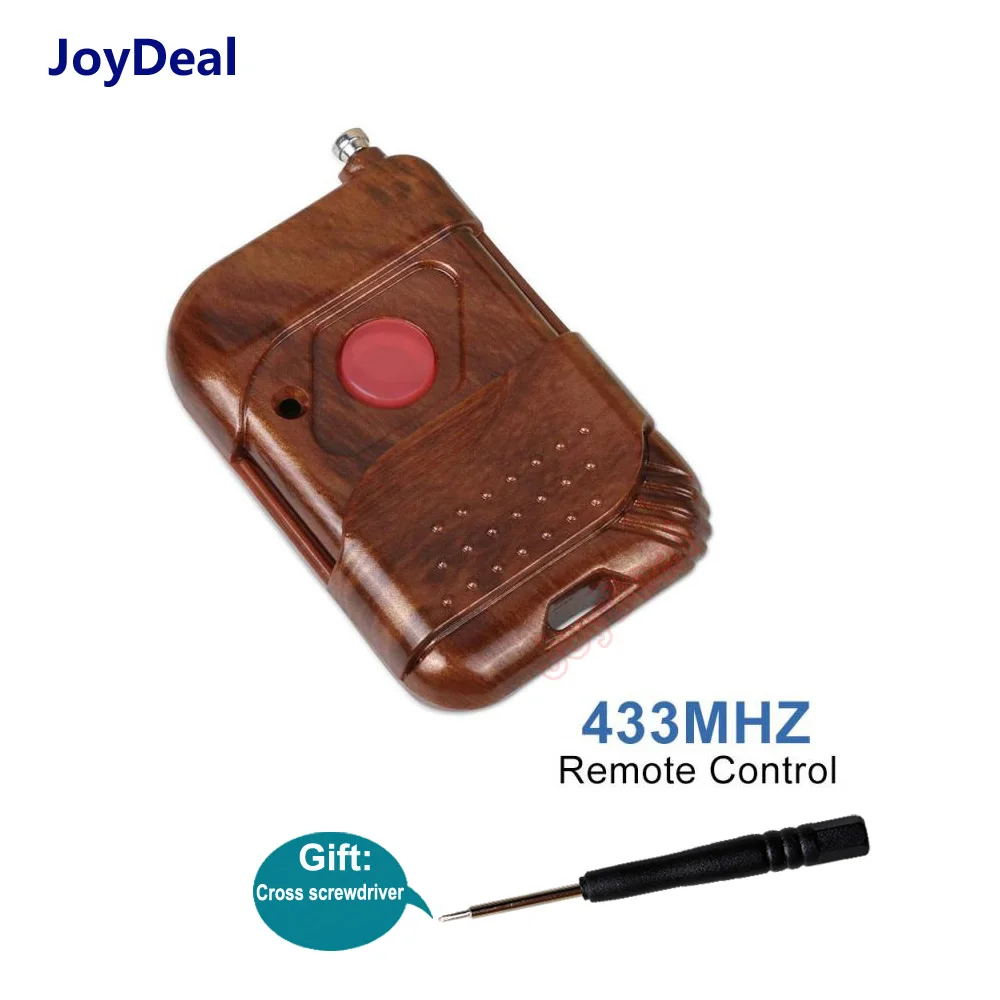

Характеристики пульта дистанционного управления:

Рабочая частота: 433,92 МГц Питание от батарейки типа «Таблетка» 3 В (входит в комплект), Материал: ПВХ. Кнопка: 1 кнопка Размер: 63 мм x 33 мм x 13 мм; Рабочее напряжение: 3 В; Рабочий ток: 12 мА Мощность передачи: 10 мВт Режим модуляции: ASK (AM). Тип кодирования: обучение. Расстояние передачи: 80 м

Примечание: различные варианты включают разные упаковки:

Посылка 1 входит: только 1 передатчик (батарея в комплекте);

Внимание: Каждая посылка получает только 1 крестовую отвертку в подарок независимо от того, сколько вы заказываете.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключится. Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится. Фиксация: Нажмите кнопку дистанционного управления A, реле подключится, нажмите кнопку дистанционного управления B, реле отключится. Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, с момента отпускания кнопки дистанционного управления, через 5s, 10 или 15 секунд реле отключается автоматически.

Очистка кода:

Удерживайте кнопку обучения на приемнике, пока светодиодный индикатор не включится, а затем не начнет мигать, пока он не мигнет 8 раз. Это означает, что код был успешно очищен; После очистки кода все пульты управления больше не будут работать.

Изучение кода: (мгновенное)

Нажмите кнопку обучения на приемнике один раз, Горит светодиод, он переходит в режим мгновенного обучения. Затем нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника мигнет 3 раза, а затем погаснет. Это значит, что обучение прошло успешно.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, светодиодный загорится, устройство перейдет в режим обучения. Затем нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника мигнет 3 раза, а затем погаснет. Это значит, что обучение прошло успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим фиксации, чтобы узнать больше о пульте дистанционного управления, вам нужно изучить две разные кнопки, первый раз изучение для «Вкл», во второй раз научился «Выкл». Например: Кнопка A = вкл., кнопка B = ВЫКЛ. Трижды нажмите кнопку обучения на приемнике, он перейдет в режим фиксации. Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет. Нажмите кнопку дистанционного управления A. СВЕТОДИОД мигает 5 раз. Нажмите кнопку дистанционного управления B. СВЕТОДИОД мигает 5 раз. Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно. A = ВКЛ, B = ВЫКЛ.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед, время на 5 секунд. Нажмите кнопку обучения на приемнике пятый раз, задержка по времени на 10 секунд. Нажмите кнопку обучения на приемнике шесть раз, задержка по времени 15 секунд. Светодиодный индикатор погаснет. Нажмите кнопку дистанционного управления, светодиодный мигает и выключается. Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Примечание: в системе можно хранить 25 пультов дистанционного управления, если в них больше 25 пультов, то изначальный пульт дистанционного управления будет потерян.
