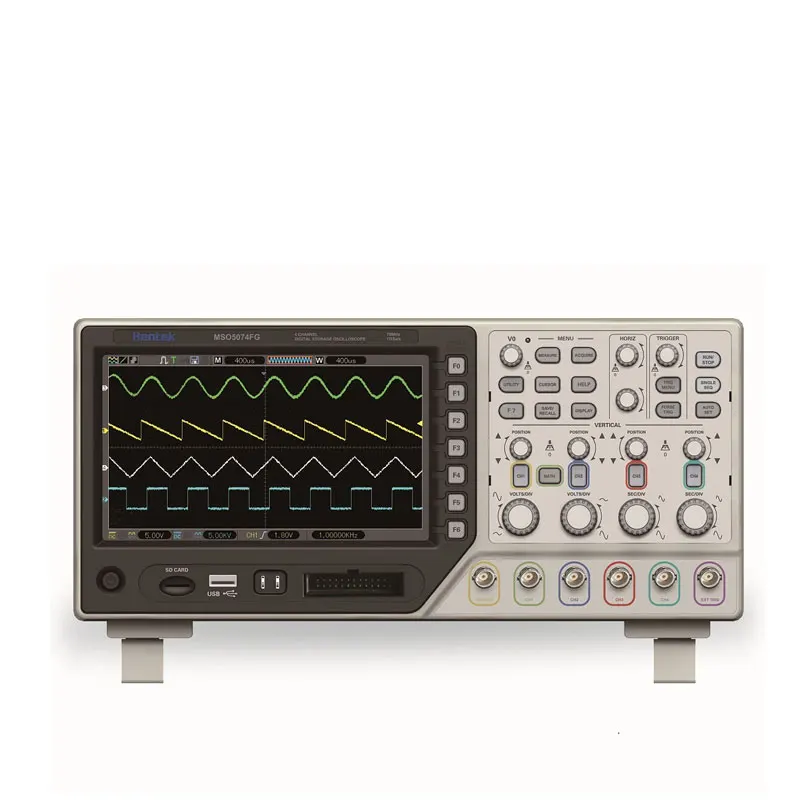

Цифровой настольный USB осциллограф Hantek MSO5074F 70 МГц, 4 канала, 200MSas, длина записи 1 м, 7-дюймовый TFT ЖК-дисплей





Модель MSO5074F MSO5074FG Канал 4 Пропускная способность 70 МГц Времени нарастания импульсов 5ns В режиме реального времени Частота дискретизации 1GSa/s Запись Длина 1 м Диапазон сек/Див 4ns/div ~ 40s/div Точность задержки времени 500ps Аналого-цифровой преобразователь 8bit разрешение Вольт/div диапазон 2 мВ/деление ~ 5V/div при вводе с байонетным коаксиальным разъемом Диапазон местоположения 20ns/div до 80us/div; (-8div x s/div) до 40 мс; 200us/div до 40s/div;-8div x s/div) до 400s; DC усиления точность ± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див Вход Входы муфта AC, DC, GND Inpits Impendance 1MΩ ± 2%20pF ± 3pF Затухания зонда 1X, 10X Триггер Системы Тип триггера Края, видео, пульс, наклон, со временем, альтернатива Источник запуска CH1, CH2, EXT, EXT/5, линия переменного тока Режимы ожидания Авто, нормальный, одиночный Муфта Тип DC, AC, шумоподавление, HF отклонение, LF отклонение Чувствительность триггера (Тип триггера кромки) Постоянного тока (CH1,CH2, CH3, CH4): 1div от постоянного тока в переменный 10 МГц; 1.5div на частоте от 10 до при полном объеме; Постоянного тока (внутр.): 200mV от постоянного тока при полном объеме; Постоянного тока (EXT/5):1V от постоянного тока при полном объеме; От сети переменного тока: затухает сигналы ниже 10 Гц HF отклонить: затухает сигналов выше 80 кГц LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц Триггер диапазон уровня CH1, CH2, CH3, CH4: ± 8 отделами от центра экрана; EXT: ± 1,2 V; EXT/5:± 6В Точность уровня триггера (обычная) сигналы имея Время нарастания и спада≥ 20ns CH1, CH2, CH3, CH4: 0.2div × Вольт/div в ± 4 делений от центра экрана; EXT: ± (6% настроек + 40мв); EXT/5: ± (6% настроек + 200 мВ); Установите уровень до 50% (Типичный) Работает с входными сигналами ≥ 50 Гц Измерение Измерение курсора Инструкция: Напряжение разница между курсоры:V Разница во времени между курсоры:T Обратная T В Герц (1/Delta;T); Отслеживание: valtage и короткое время формы волны точки; Авто measuerment Частота, период, значит, обеспечивающим сохранение пространственного положения-Pk, Cycli RMS, с неограниченным количеством товара), максимальный, восхода, время падения, + импульсный Ширина-импульсный Ширина, Delay1-2Rise, Delay1-2Fall, + службы, постоянный ток, Vbase, Vtop, Vmid, вамп, перегрузки, prestoot, преиод, преиод RMS, fovshoot, rpreshoot, B Ширина, FRF Математика +, -, *, /, FFT Логический анализатор Технические характеристики Каналы 8 Каналы Макс. Вход сопротивление 200K(C = 10p) Вход Напряжение диапазон 0 ~ 3V Материнскую плату диапазона значений 0 ~ 3V Макс. Частота образцов 500MSa/s Совместимость Вход TTL, КМОП-матрица, ECL Образец Глубина 1 м Фронту сигнала D0-D7 выберите наклон (запуск По переднему или заднему) Импульсный Ширина триггер D0-D7 выберите импульсный полярности (положительный или отрицательный импульс), когда триггер (=,& Ne;> <), триггер длительность импульса: Код типа триггер D0-D15 выберите код типа (H/L/Д х Ш х В) Продолжительность триггер D0-D7 выберите сохраняются времени и триггера в тех случаях, когда (в соответствии с данными о прекращении, данных старт и задержки при обработке данных) Очереди триггер D0-D7 выбрать конкретные данные индекс (0-3) и код типа (H/L/Д х Ш х В) Повторите триггер D0-D7 выберите код типа (H/L/Д х Ш х В) и повторите раз Генератора сигналов произвольной формы. Генератор сигналов источника электропитания постоянного тока (MSO5074FG) Частота волны Постоянного тока ~ 25 МГц DAC часовой 2K ~ 200 МГц Регулируемый Сигналов Длина 4KSa Вертикальный Разрешение 12 бит Стабилизации частоты <30ppm Амплитуда ±3,5 V Макс. Выход сопротивление 50Ω Выход ток 50mA Ipeak = 50mA Системы пропускная способность Натяжной канат длиной 25 м Волновые искажения -50dBc(1 кГц), -40dBc(10 кГц) Частота зона Постоянного тока ~ 50 МГц Вход амплитуда 400mVpp ~ 18Vpp Соединительная муфта Постоянного тока Частота точности ±Время Базовая погрешность± 1 рассчитывать Входной импеданс > 100KΩ Генератор 12Bit Общие Особенности Поставка Напряжение 100-120VACRMS(± 10%), 45 Гц до 440 Гц, CAT 120-240VACRMS(± 10%), 45 Гц до 66 Гц, CAT Мощность потребления <30W Дисплей Тип 7 дюймов 64 к цветной сенсорный экран TFT ЖК-дисплей (wbga 800*480) Размеры & Вес

385*200*245 (мм), 3,5 кг
