Релейная плата dtwonder modbusdomoticzethernetrs485canwifiвеб-серверtcpudp, 4 канала
Последнее обновление: 15.09.2024
Инструкция по релейной функции, пожалуйста, посмотрите и решите, что вам нужно, если вы все еще не понимаете, также можете связаться с нами:
Когда вы выбираете:1.Ethernet означает только поддержку Ethernet2.Ethernet WIFI означает поддержку Ethernet и WIFI3.Ethernet RS485 означает поддержку Ethernet и RS4854.Ethernet может поддерживать Ethernet и может
Поддержка настройки
Дизайн товаров нашей компанией, получите любые настройкиРуководство пользователя и руководство по программированию SDK скачать:Http://www.dingtian-tech.com/sdk/relay_sdk.zip
Из-за различных чипов, есть 2 версии, отправленные случайным образом, функция и размер одинаковые, спасибо

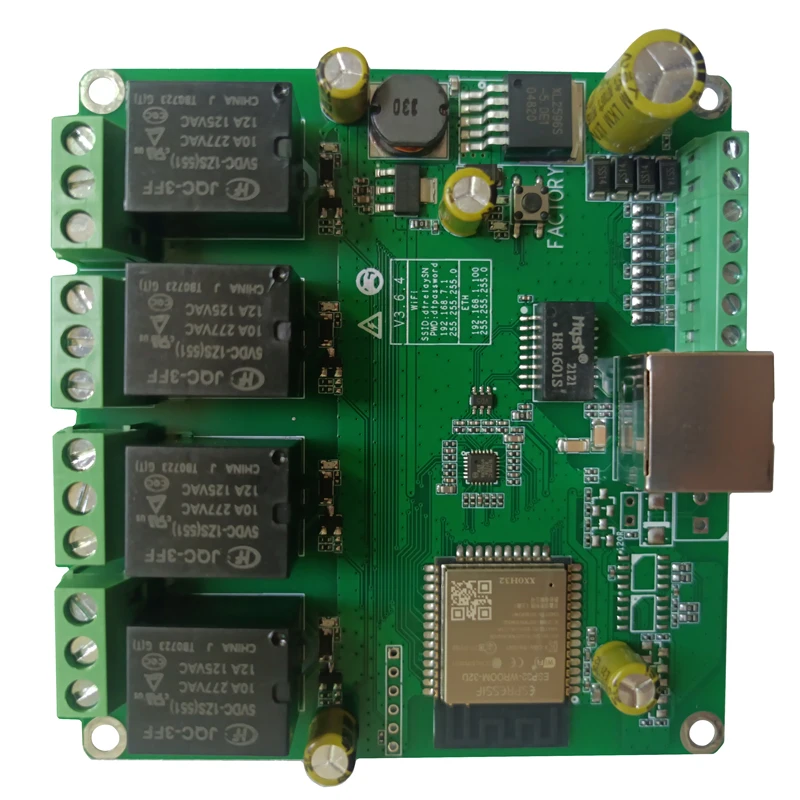

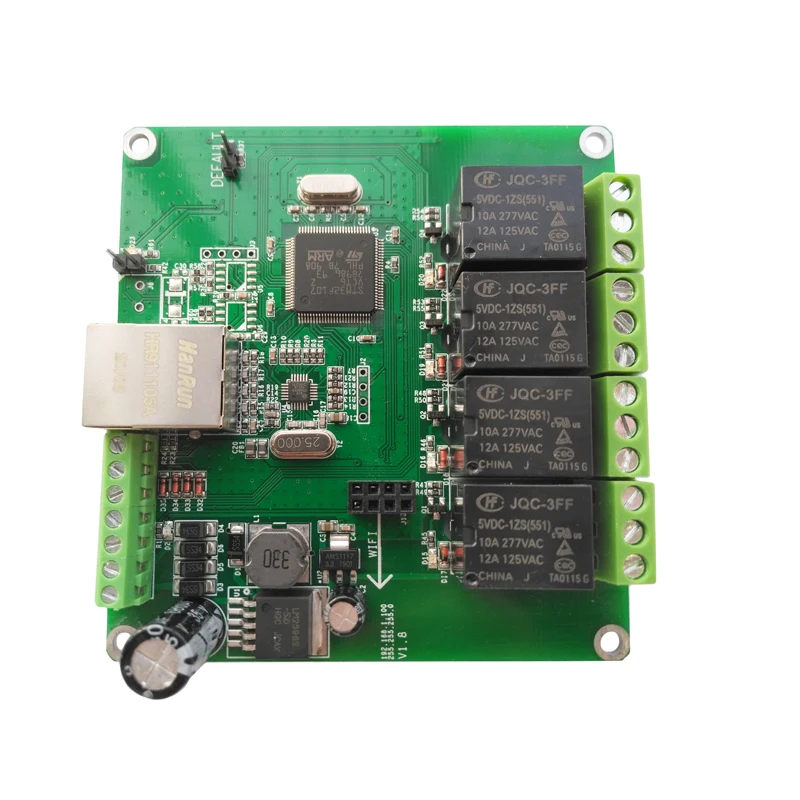

Версия 1

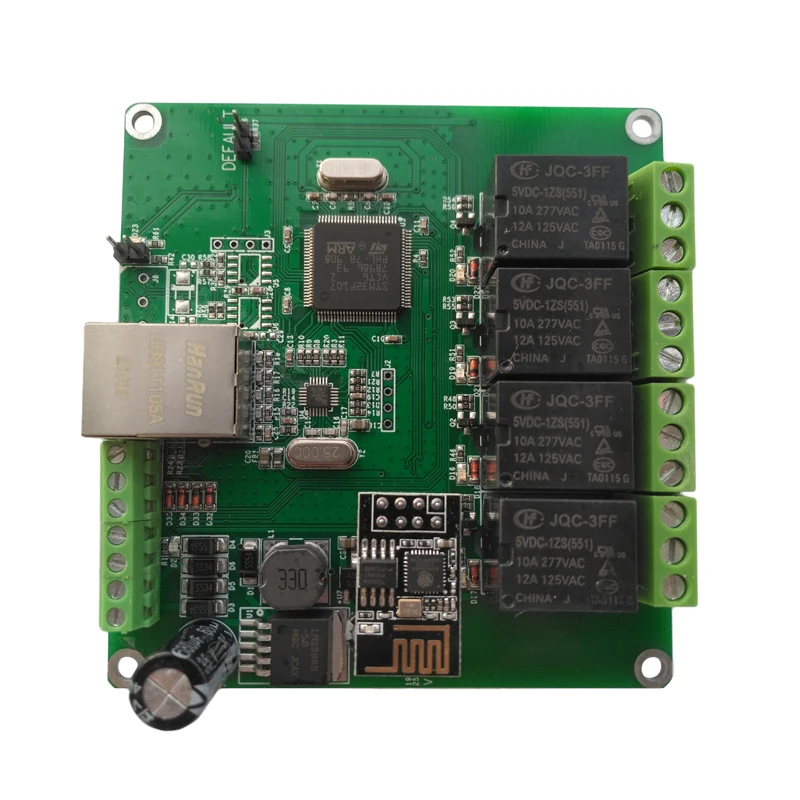

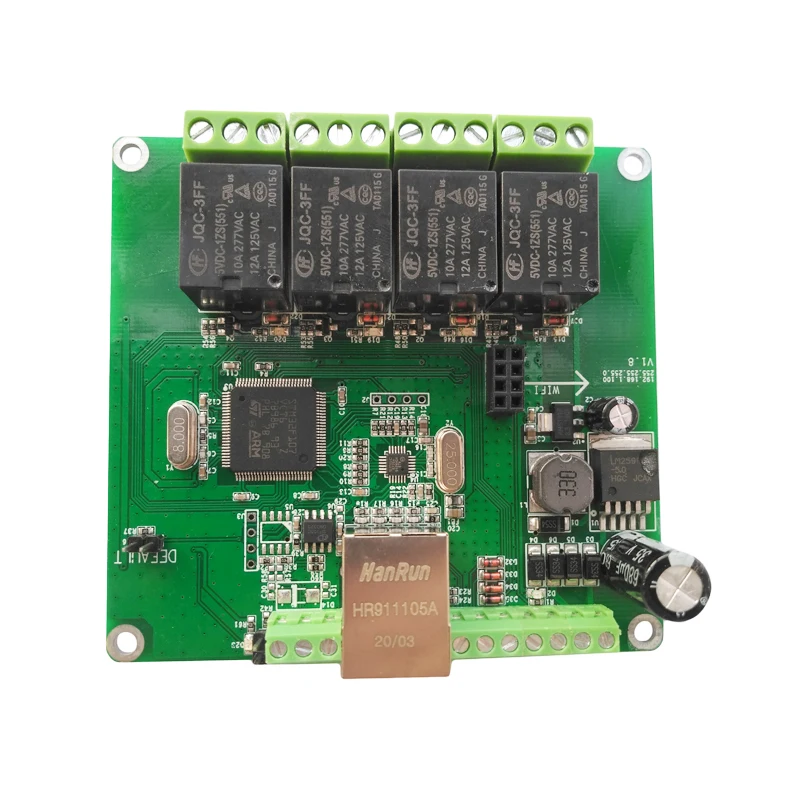

Версия 2
Обзор
Поддержка многоканального реле, ВКЛ./ВЫКЛ./Задержка/пробежкаПоддержка нескольких интерфейсов RJ45/RS485/CAN/WIFIУправление местной кнопкойНастройка и контроль ПКВеб-конфигурация и управление8KB FIFO командный буферПоддержка пароля.Поддержка WIFI smart config
Технические параметры
Интерфейс RJ45/ RS485/CAN/WIFIBaudrate 100M/115200bps/125kbps/150 Мбит/сПротокол TCP сервер/клиент, UDP сервер/клиент, RS485,CAN,WIFIПоддержка: Domoticz /MQTT/MODBUS/веб-контроль/Управление кнопкамиРабочая температура-10 ~ + 75 °CТемпература хранения-40 ~ + 125 °CОтносительная влажность 5 ~ 95% RH, отсутствие конденсацииИсточник питания 9-40 В неполярныйВ настоящее время 1A @, работающего на постоянном токе 12 ВПотребляемая мощность <5 Вт
Параметры реле
Реле Мощность AC 250V/10A,DC 30V/10AЗадержка 1 ~ 65535 секундЧехол-повязка на Pull in 0,5 секунд, автоматически освобождает

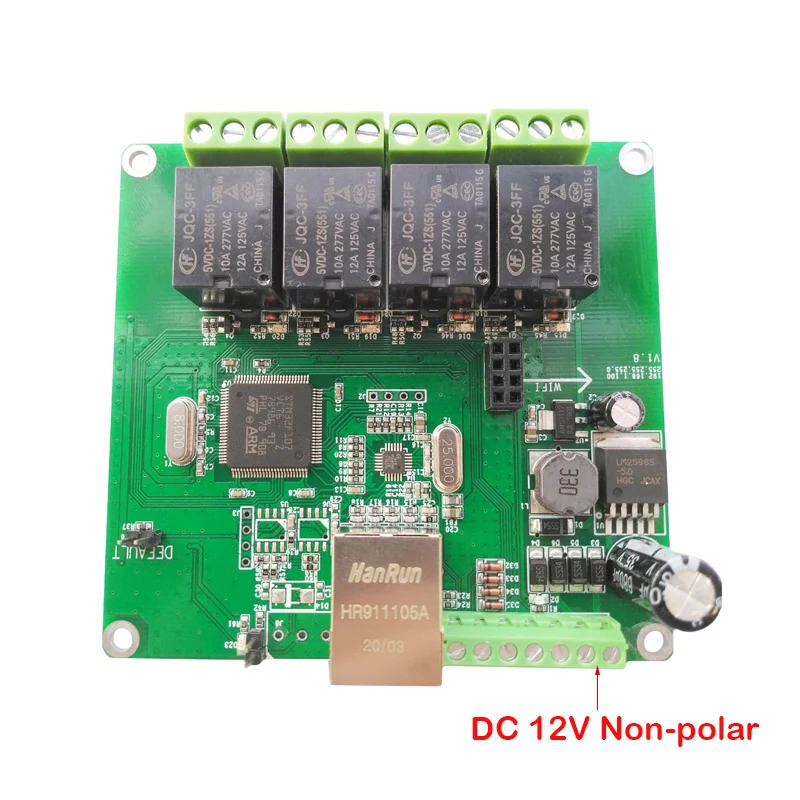

Источник питания неполярный
Неполярный пост. Тока 9 ~ 40 в

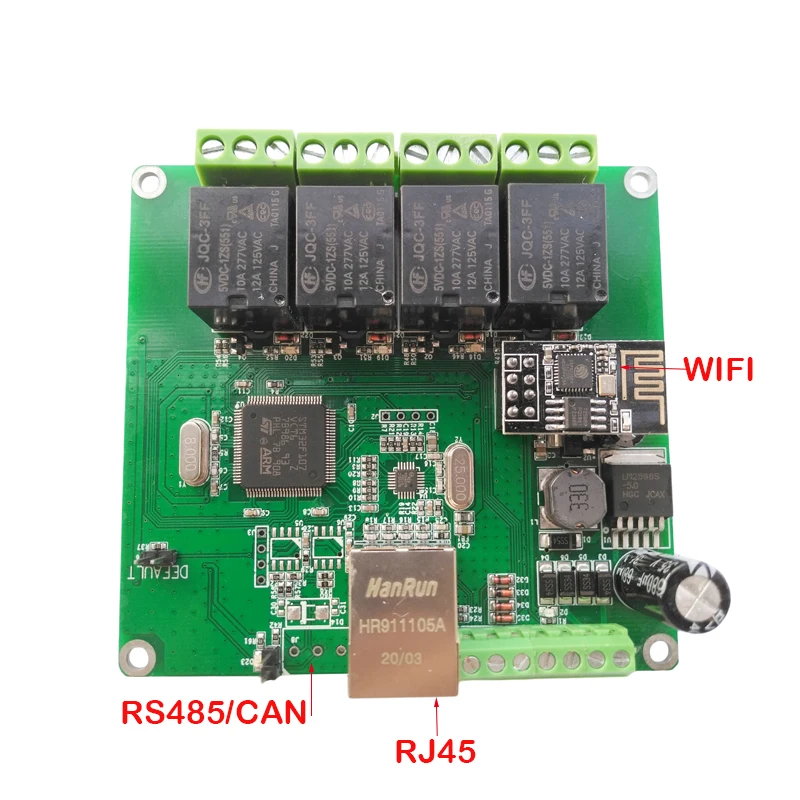

Несколько интерфейсов
RJ4510/100 Мбит/с ethernet, автоматическое определение типа подключения MDIX,DHCP ip, статический IPАвтобус CAN5/10/25/50/100/125/200/250/500/800/888/1000 Кбит/сRS4851200/2400/4800/9600/19200/34800/57600/115200bpsWI-FI150 Мбит/с

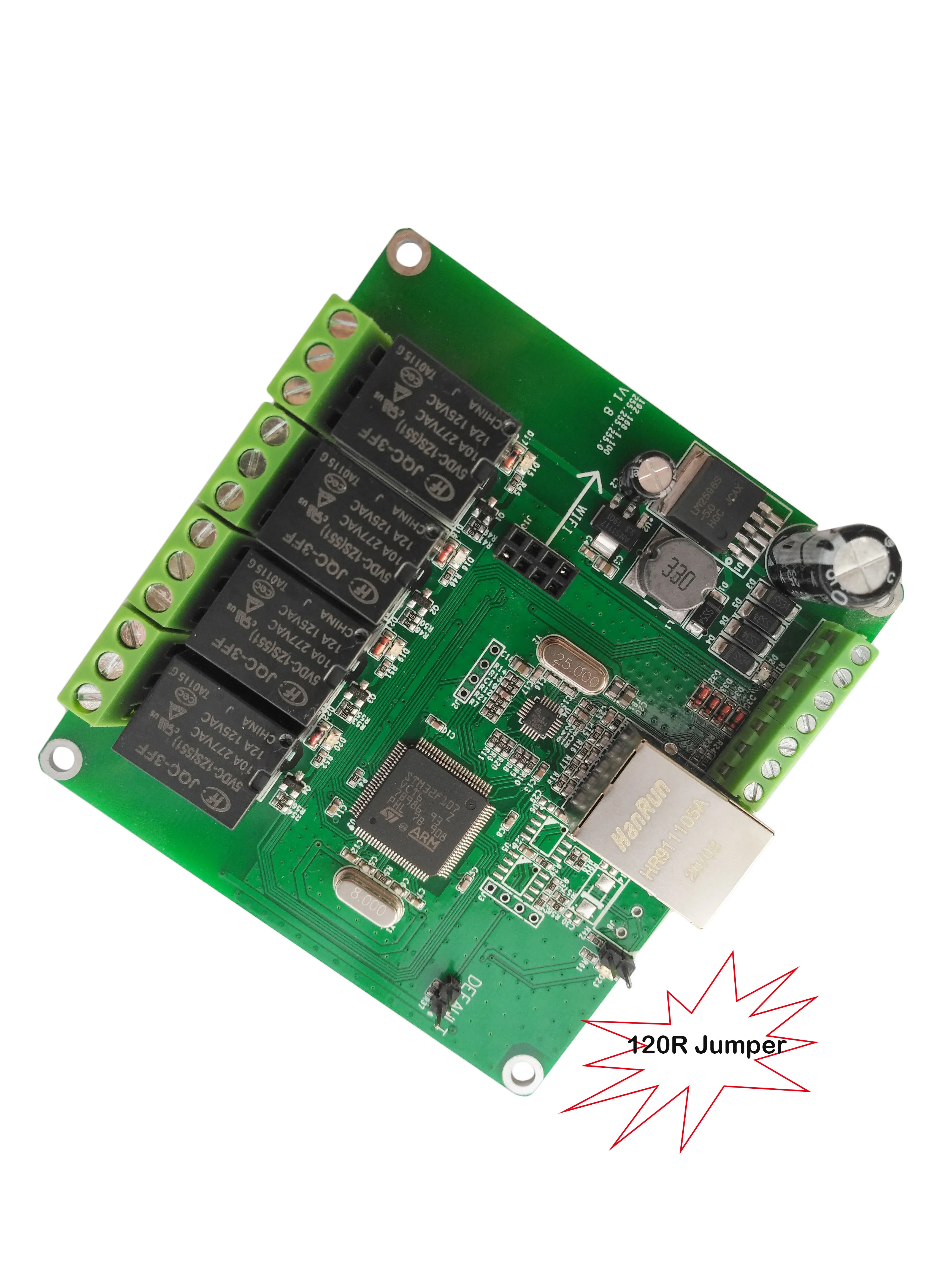

Can/rs485 120R джемпер
120R подавление эхо-помех

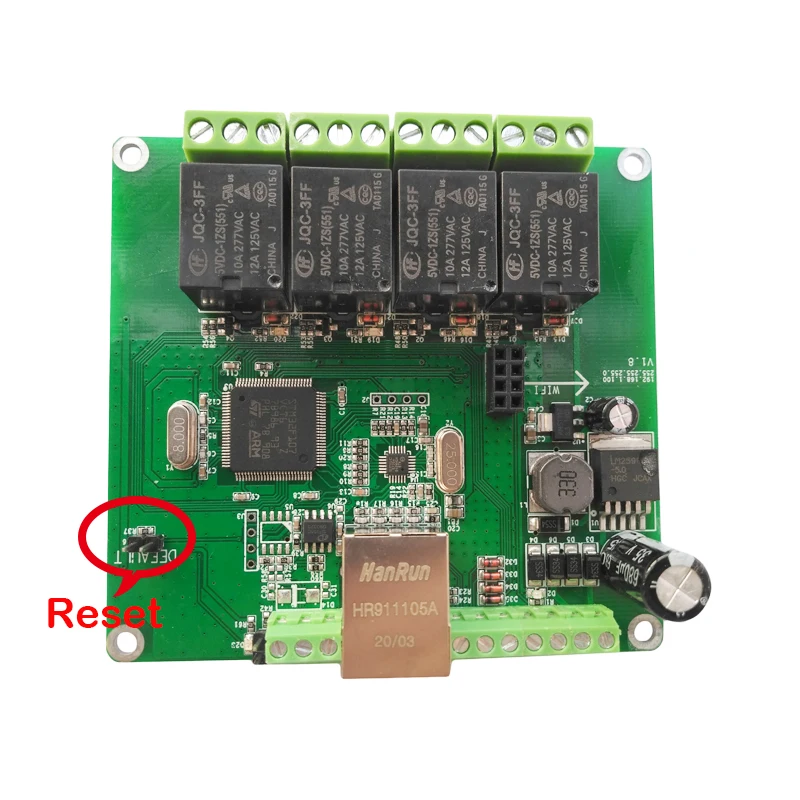

Фабричный джемпер
Этапы завода следующие1 выключение питания2 закрытые Заводские перемычки3 включения питания4 подождите 1 минуту5 выключений питания6 открытых фабричных перемычек7 включение питания8 реле является заводским статусом

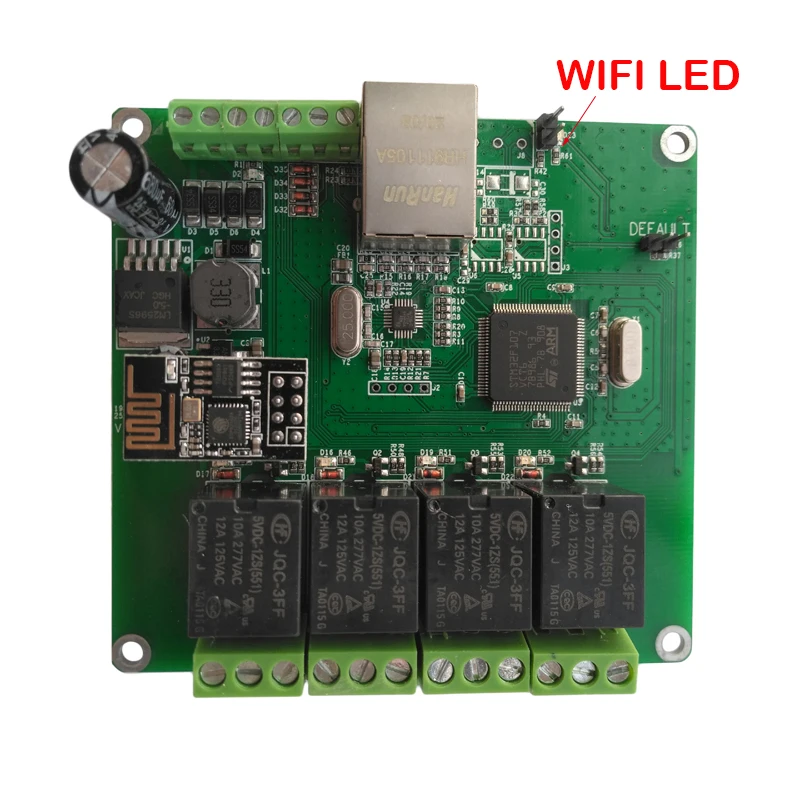

Светодиодный WIFI
Светодиодный релейный маршрутСветодиодный ретранслятор отключен, необходимо использовать мобильный телефон с поддержкой wifi ssid и паролем

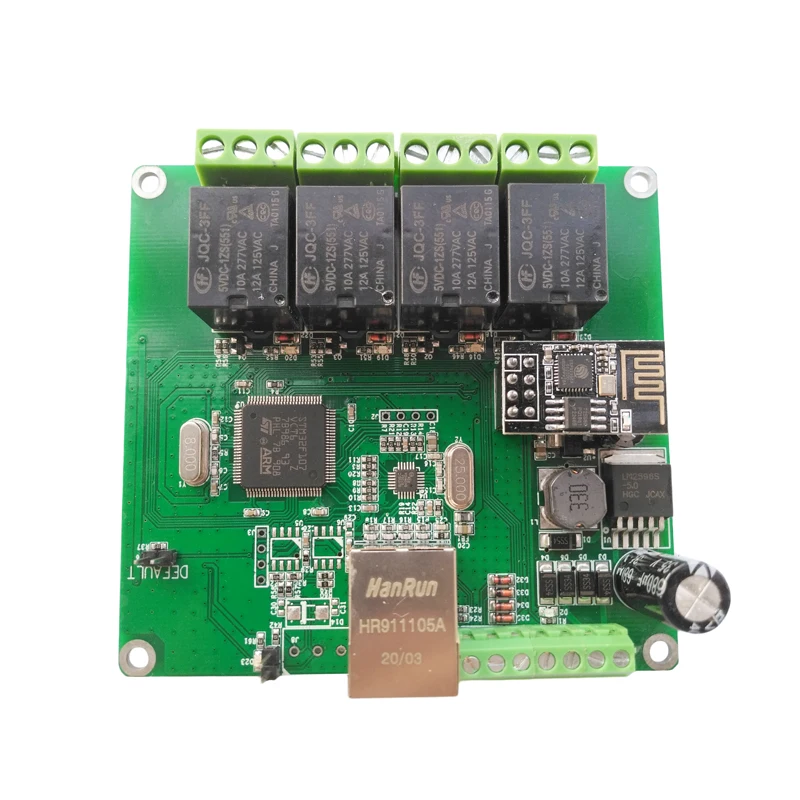

Размер печатной платы
Д 91,6 мм * Ш 86,4 мм * в 21,6 мм

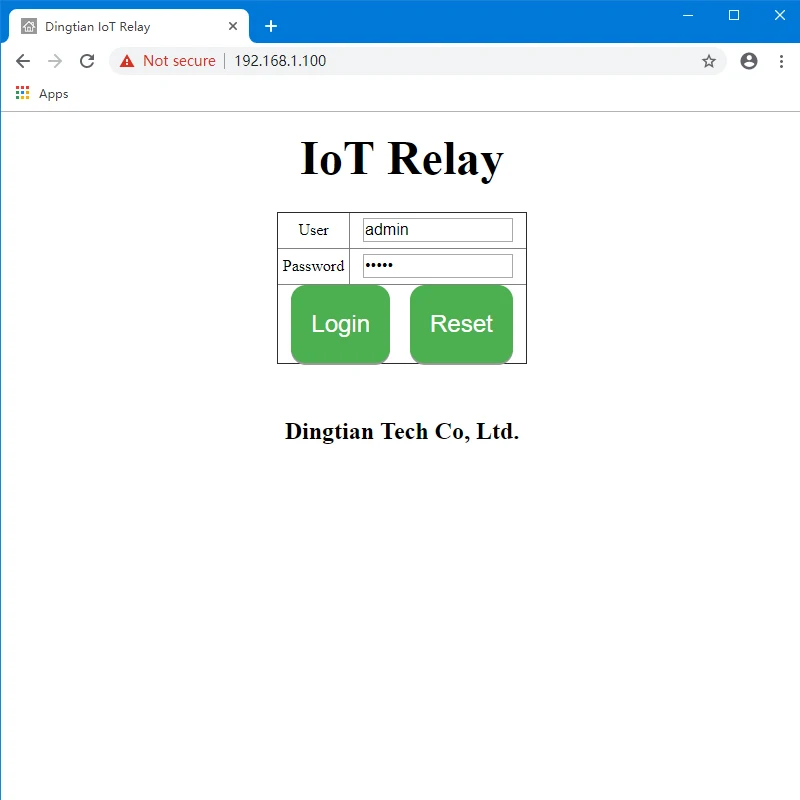

Веб-вход
По умолчанию ip 192.168.1.100По умолчанию имя пользователя adminПароль по умолчанию admin

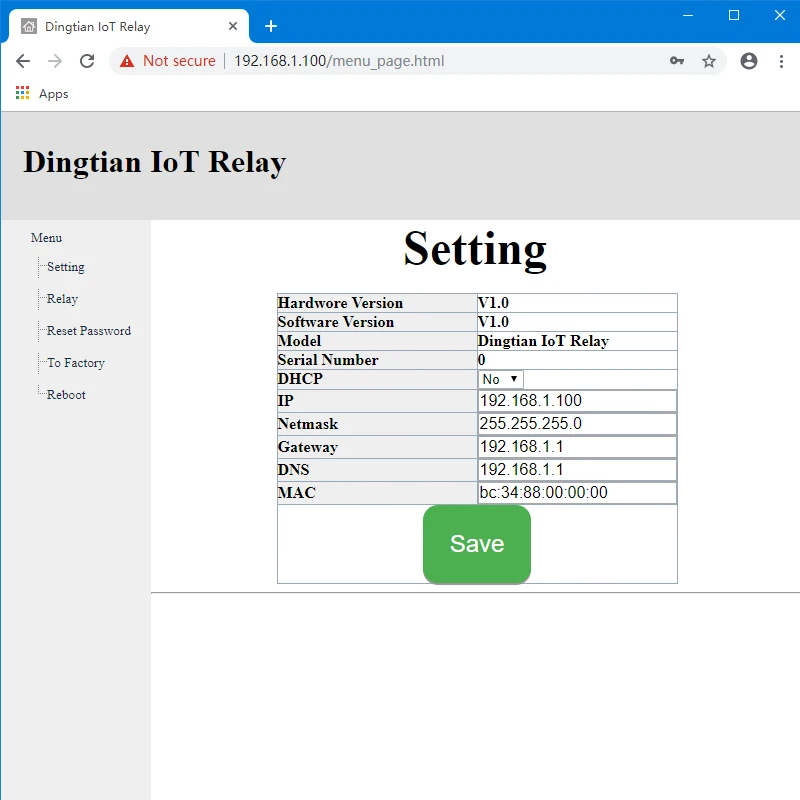

Сетевой ethernet config
Параметры реле config ethernet

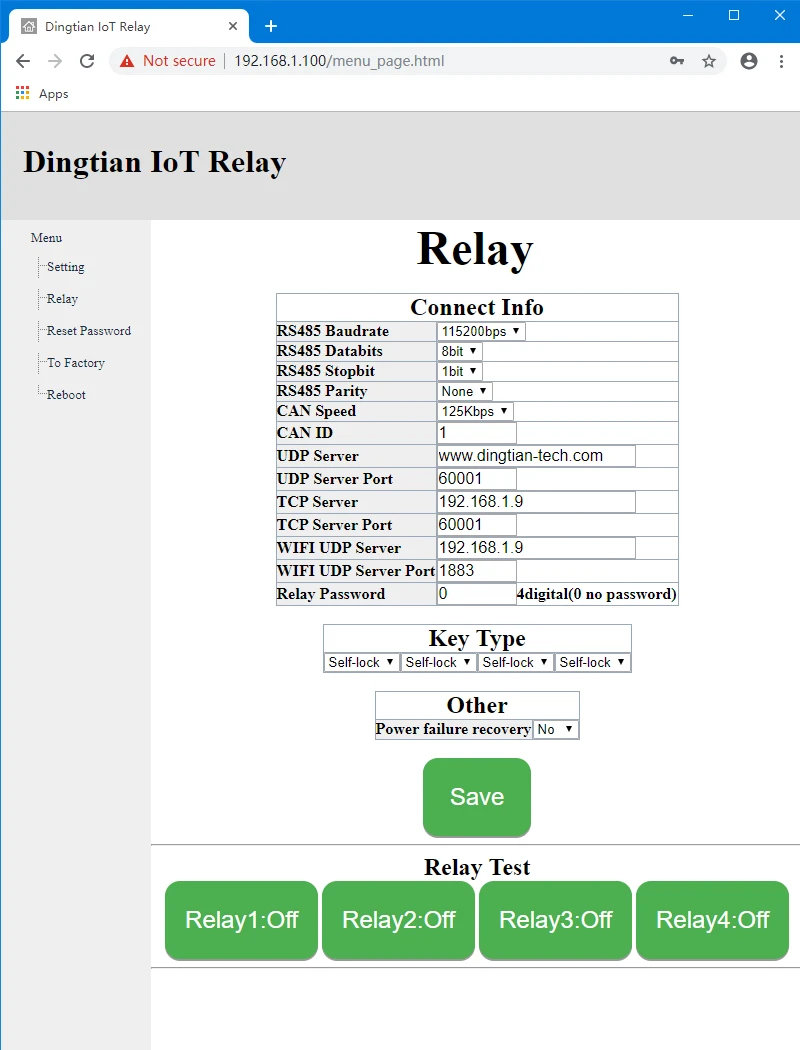

Конфигурация веб-реле
Параметры реле config

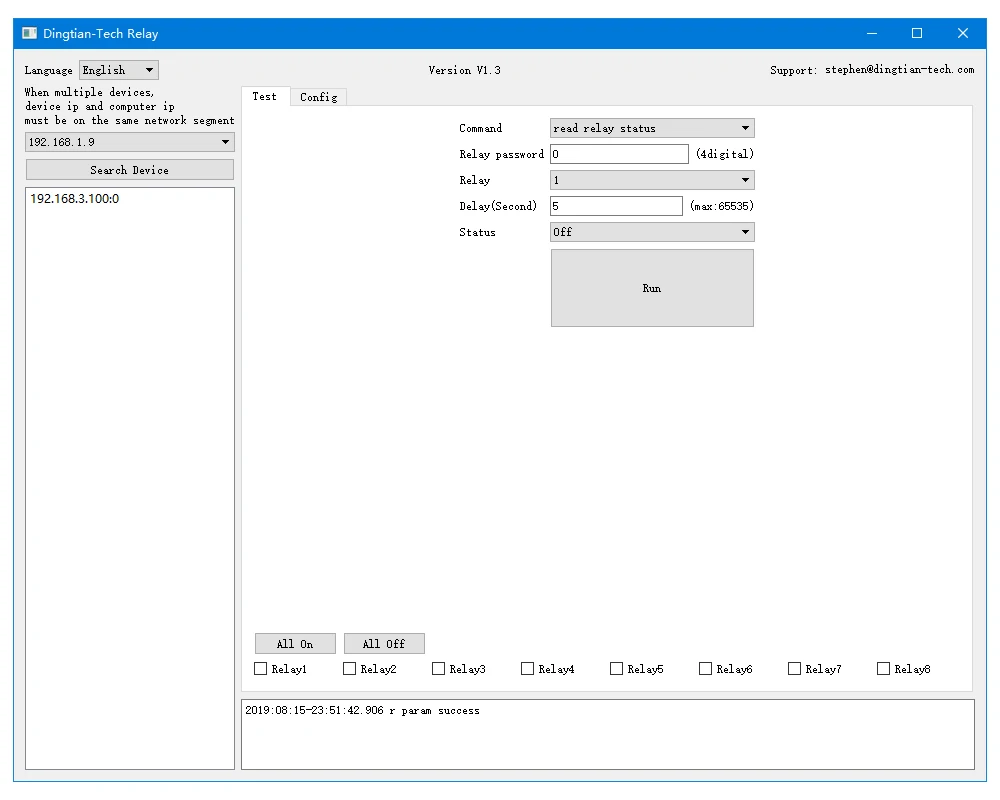

Ethernet pc приложение поиск реле
Поддержка различных сетевых сегментов связиMulitcast addr: 224.0.2.11УведомлениеТолько udp поддерживает многоадресную рассылкуФункция1 тестовое реле2 реле config

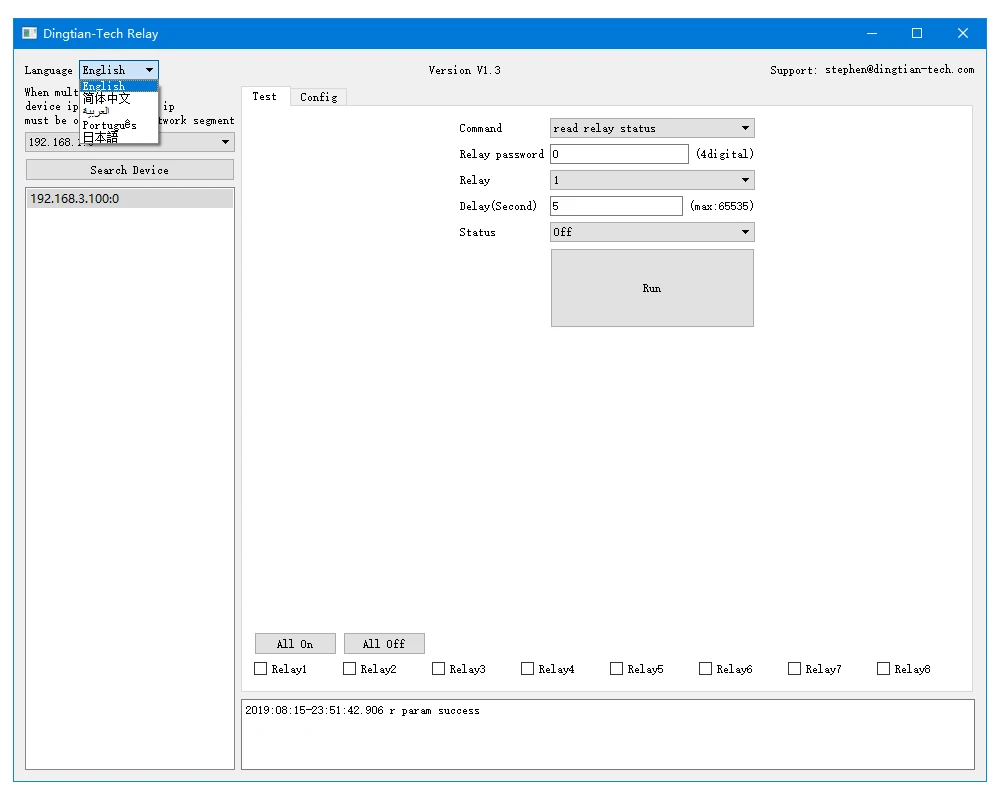

Приложение ethernet для ПК с несколькими языками
Приложение ethernet для ПК поддерживает пять языковАнглийскийУпрощенный китайскийАрабский (Саудовская Аравия)Португальский (Бразилия)Японский (Япония)Выбор языка авто

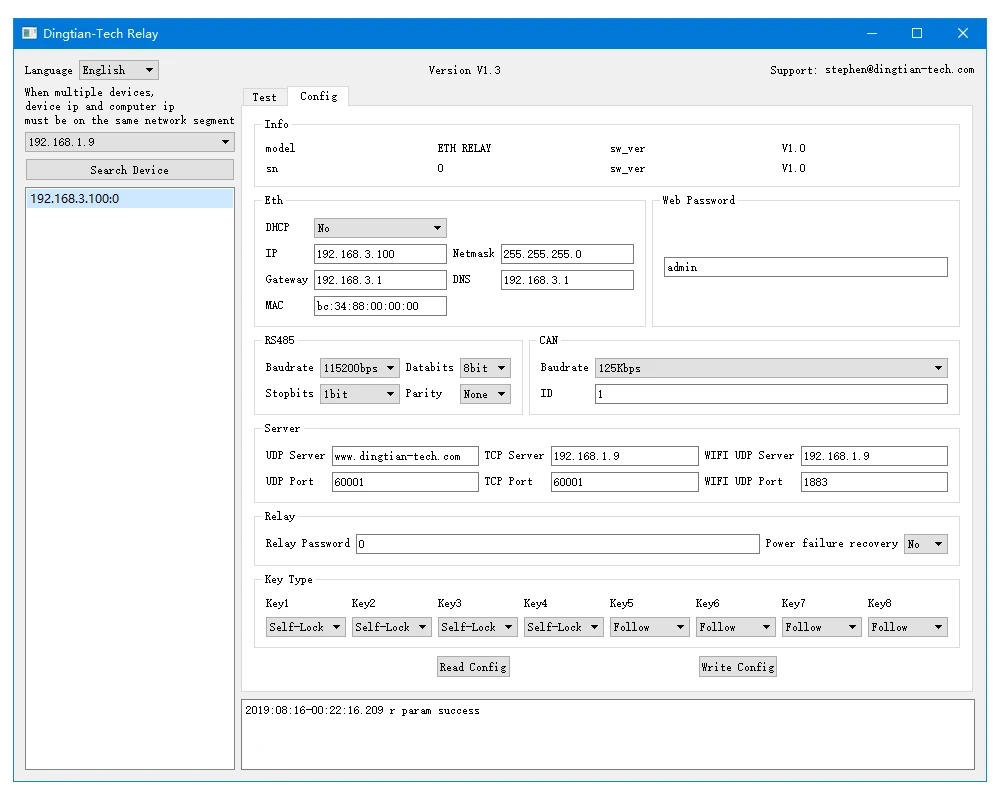

Ethernet pc app config реле
ConfigПараметры ETHERNETПараметры RS485Параметры CANСервер addr и портРелейный парольВосстановление сбоя питанияТип ключа (Follow,Jog,Self-Lock)
Вопросы и ответы
Вопрос: RS485 и CAN bus coexist
О: нет, выберите один из обоих
В: ПК приложение не может искать реле
О: компьютер имеет несколько сетевых карт, один из них может быть сохранен
В: поддержка Modbus?
О: Да, мы поддерживаем Modbus, также поддерживает веб-управление/Управление кнопками/MQTT/CoAP
Что входит в комплект
Руководство и приложениеПрограммирование manual_en.docRelaytool.exeUser_manual_en.docРелейный модуль
Отзывы покупателей

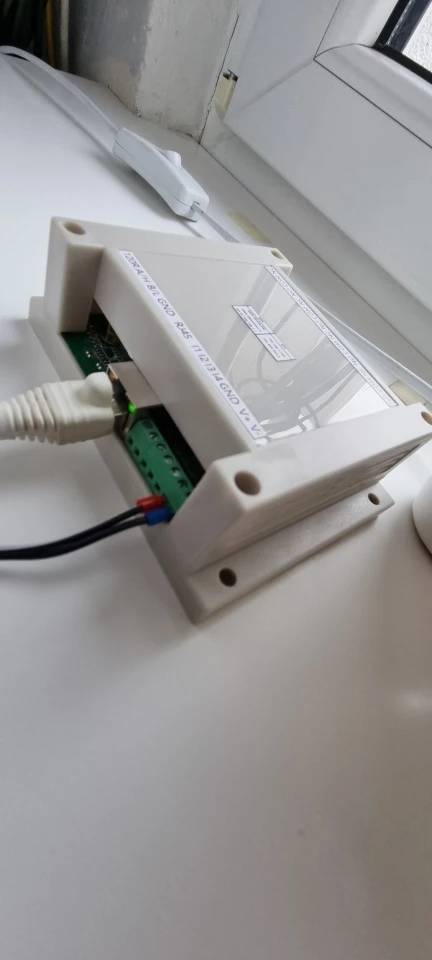

Страна: PL Color: Ethernet WIFI case Доставка: Standard Shipping 03.11.2021
