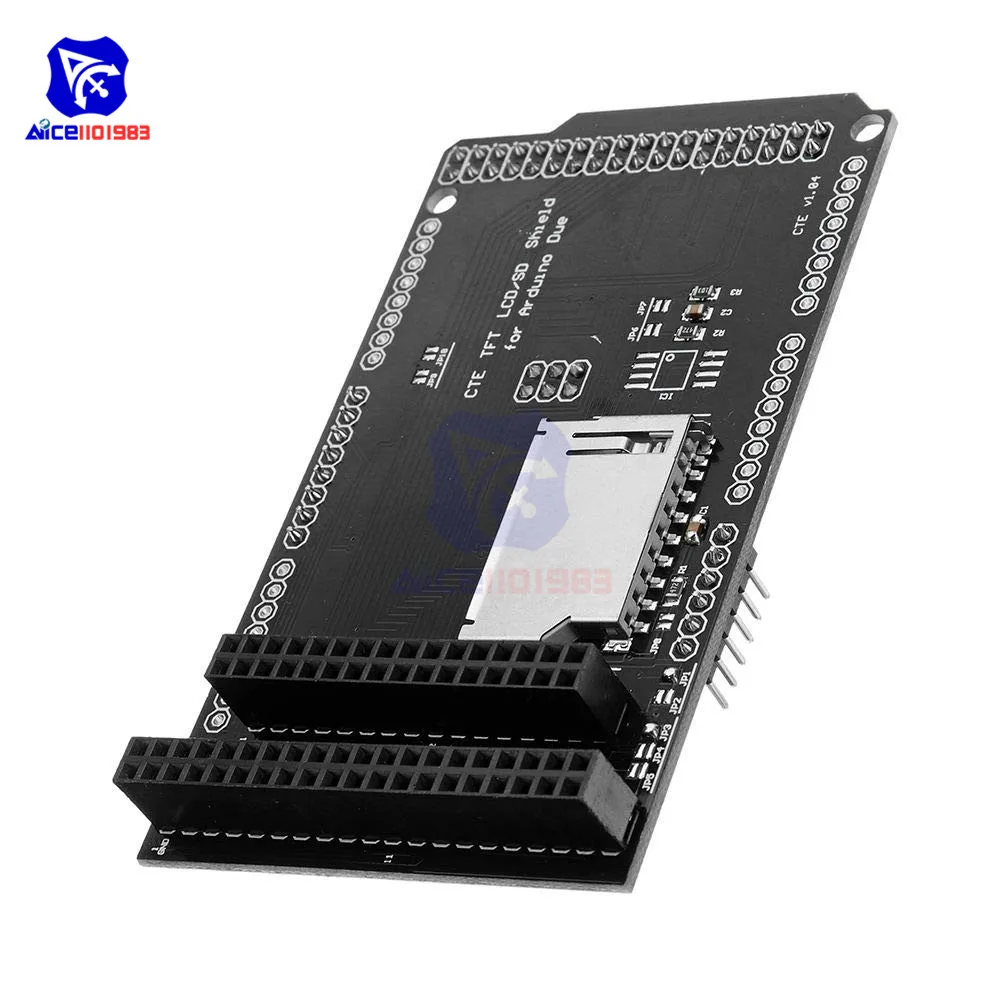

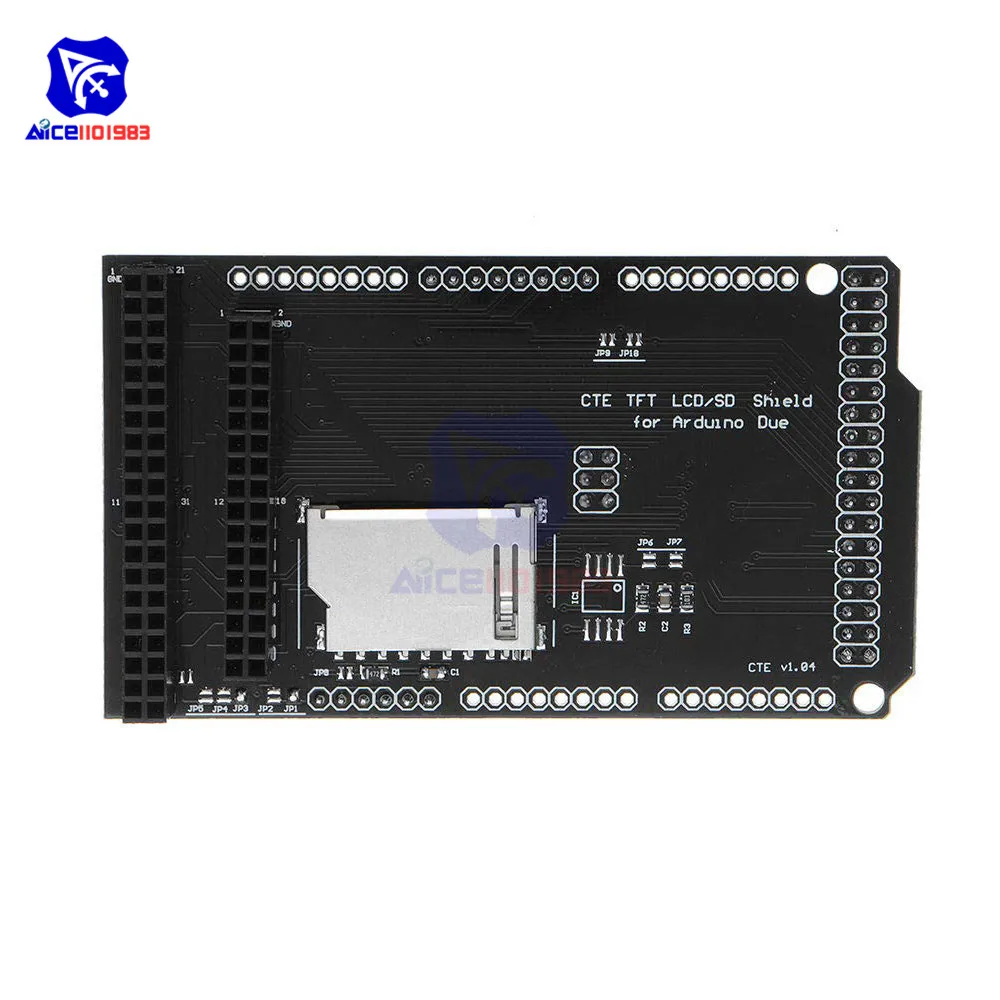

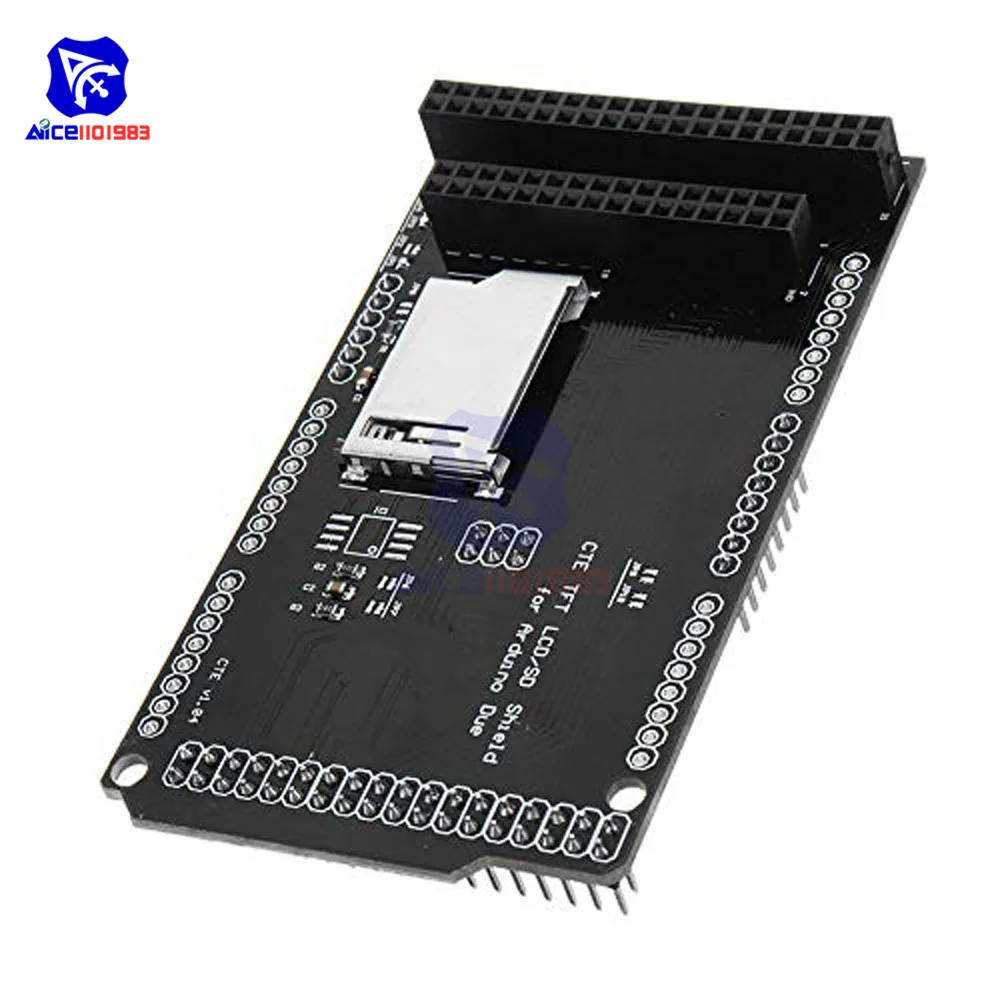

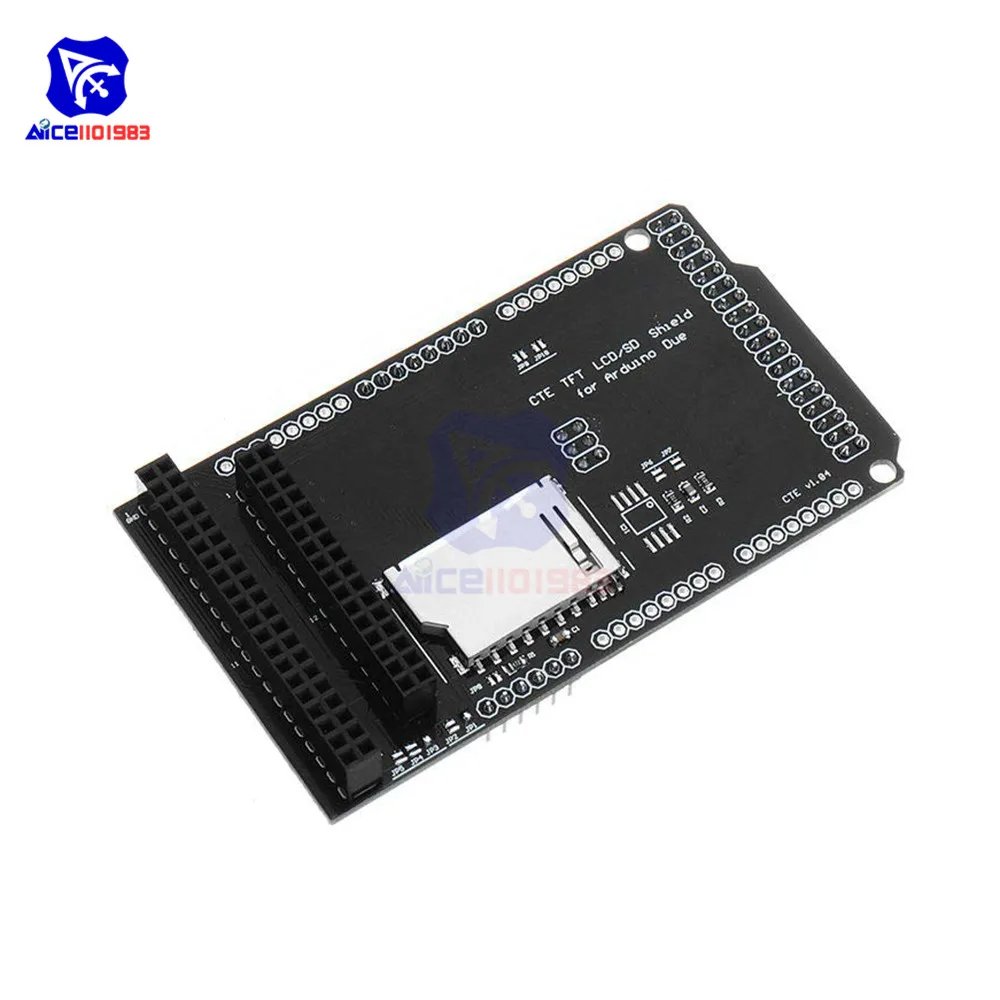

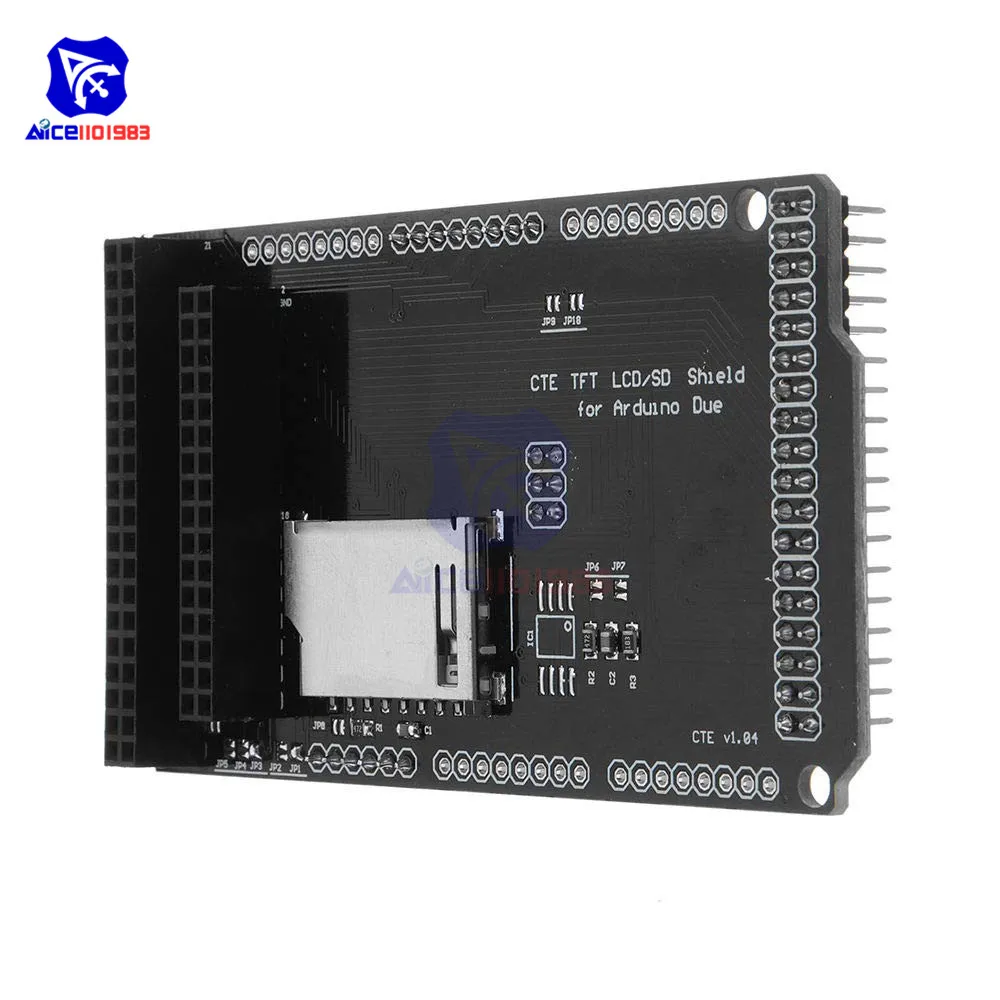

Плата расширения 2,8 3,2 дюйма TFTSD, экран для Arduino DUE TFT LCD Display, модуль адаптера SD-карты

Описание:1. TFT LCD с гораздо более высокой скоростью, используя 84 МГц Ardiuno DUE2. Щит направляет все контакты данных ЖК-дисплея на порт PC1-PC8 и PC12-19, контакты управления на PD0-PD3, эта конструкция может обеспечить высокую скорость передачи данных (три цикла на Стробоскоп записи на ЖК-дисплей) для увеличения скорости ЖК-дисплея3. Интерфейс SPI (для управления SD или флэш-памятью) направляется к заголовку ISP для Arduino DUE, так что высокая скорость передачи SPI с DMA может быть достигнутаЭкран совместим с Arduino DUE и следующим ЖК-дисплеем:2,2 "TFT LCD модуль (220x176)2,8 "TFT LCD модуль (320x240)3,2 "TFT LCD модуль с шрифтом IC (320x240)3,2 "TFT ЖК-модуль высокого разрешения со шрифтом IC (480x320)3,5 "TFT ЖК-модуль со шрифтом IC (480x320) (полный угол обзора IPS-панель)4,0 "TFT LCD модуль с шрифтом IC (480x320)4,3 "TFT LCD модуль с шрифтом IC (480x272)5,0 "TFT LCD модуль с шрифтом IC (800x480)7,0 "TFT LCD модуль с шрифтом IC (800x480)Особенность:1. Подключите TFT LCD для Arduino, просто подключив его к основной плате Arduino, без летающих проводов2. Совместим с 40-контактным ЖК-дисплеем, широко используемым в защитном экране TFT3. Также совместим с 32-контактным ЖК-дисплеем, который обычно используется в макетной плате STM32.4. Встроенный слот для SD-карты с регулируемым выбором CS5. На плате SPI flash след с регулируемым выбором CS, для обновления включается шрифт IC для рисования текста на ЖК-дисплей, а также поддержка библиотеки SPI Flash6. Питание ЖК-дисплея 3,3 В и 5 В выбирается через перемычки для пайки7. ЖК-подсветка (LEDA +) 3,3 В, 5 В или PWM, выбирается через перемычки для пайки8. Контакты направляются для уменьшения циклов ЦП, скорость отображения быстрееПосылка1 X Плата расширения экрана TFT/SD для ЖК-модуля Arduino DUE
