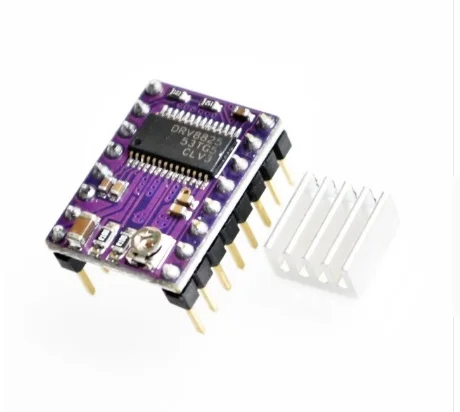

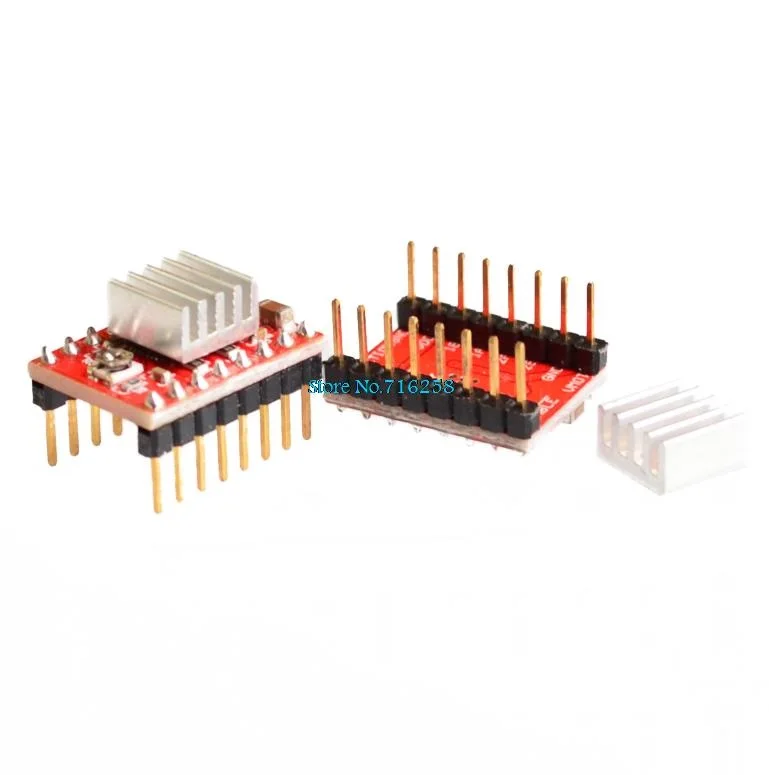

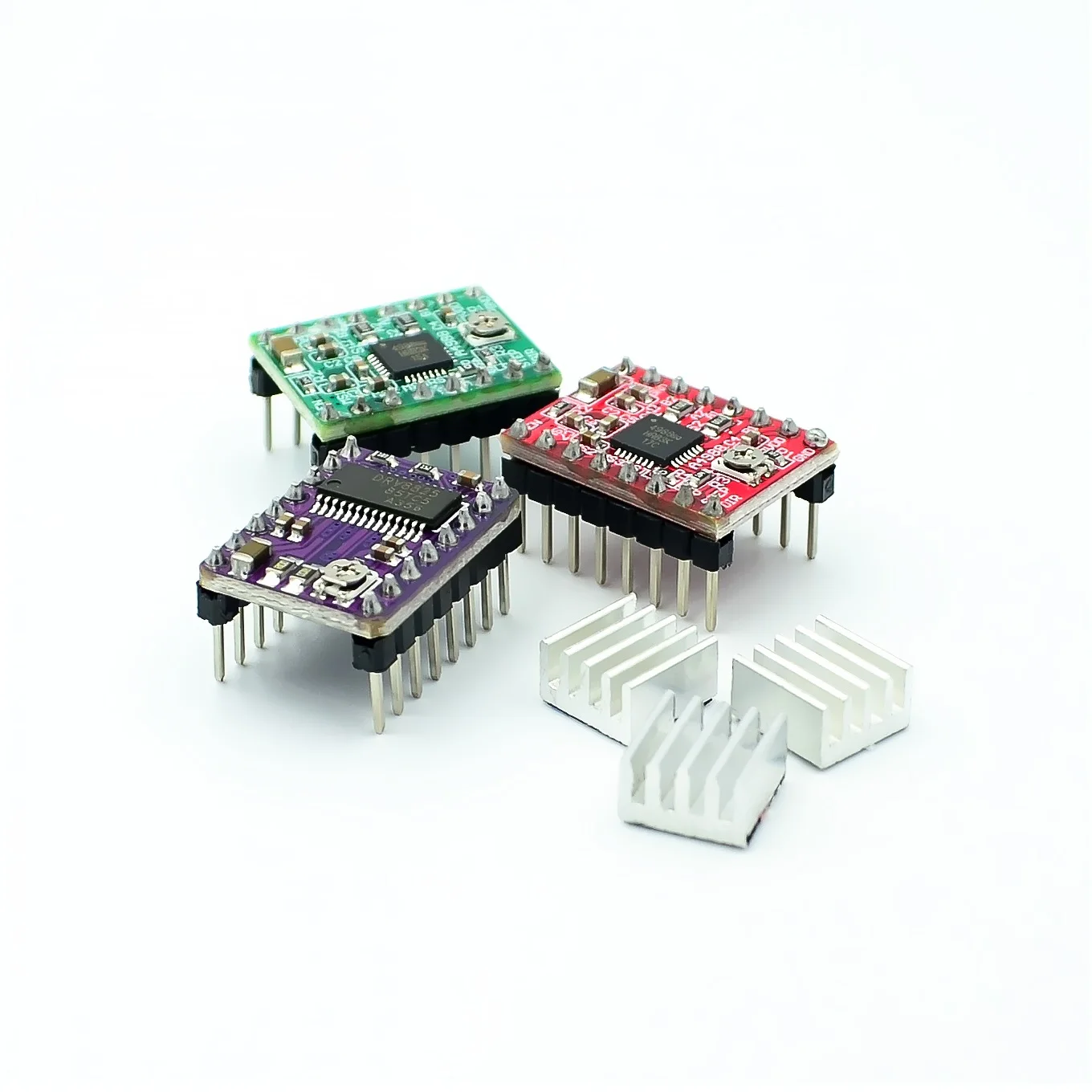

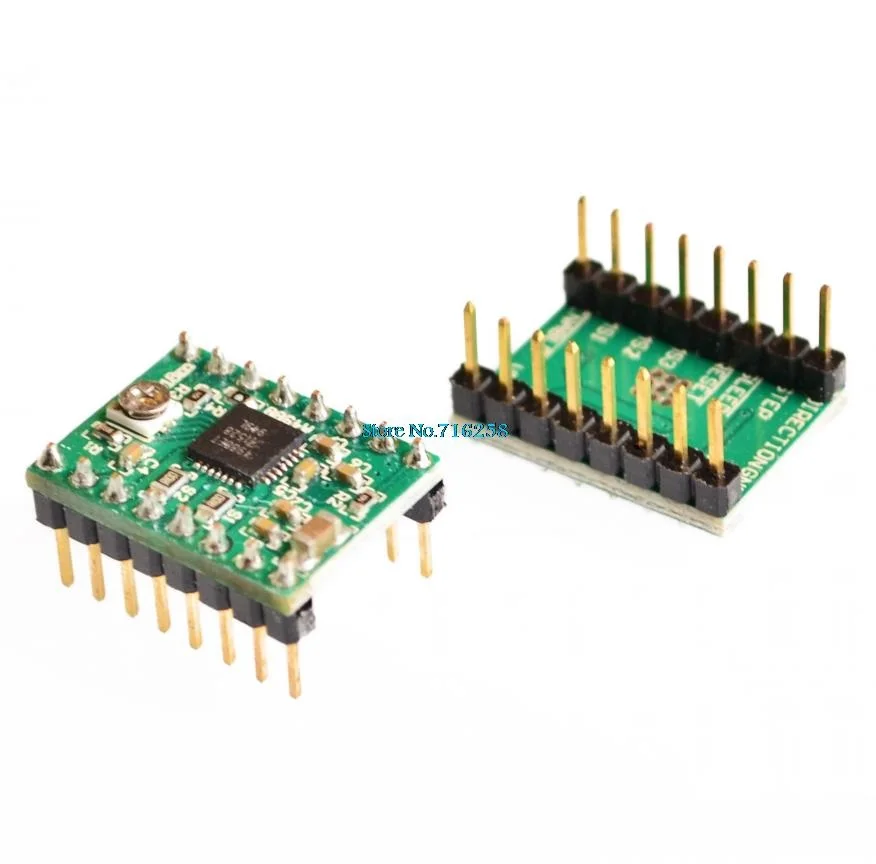

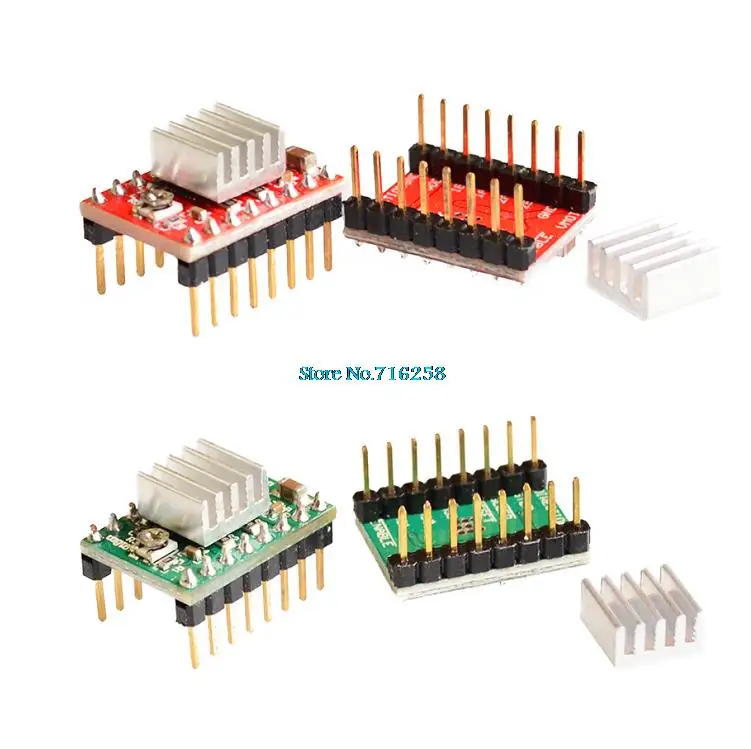

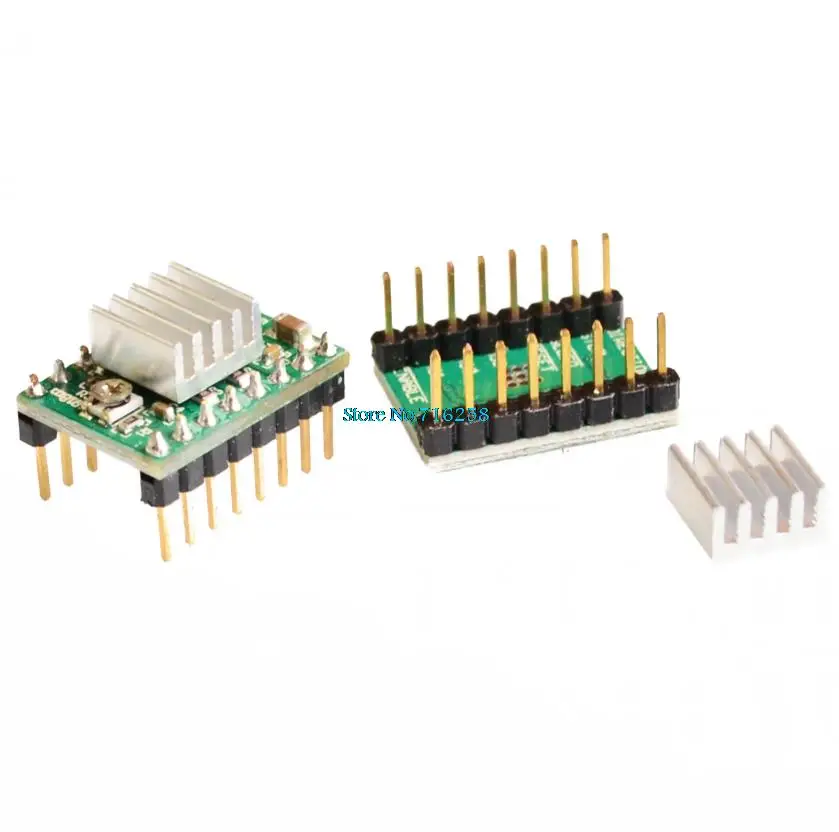

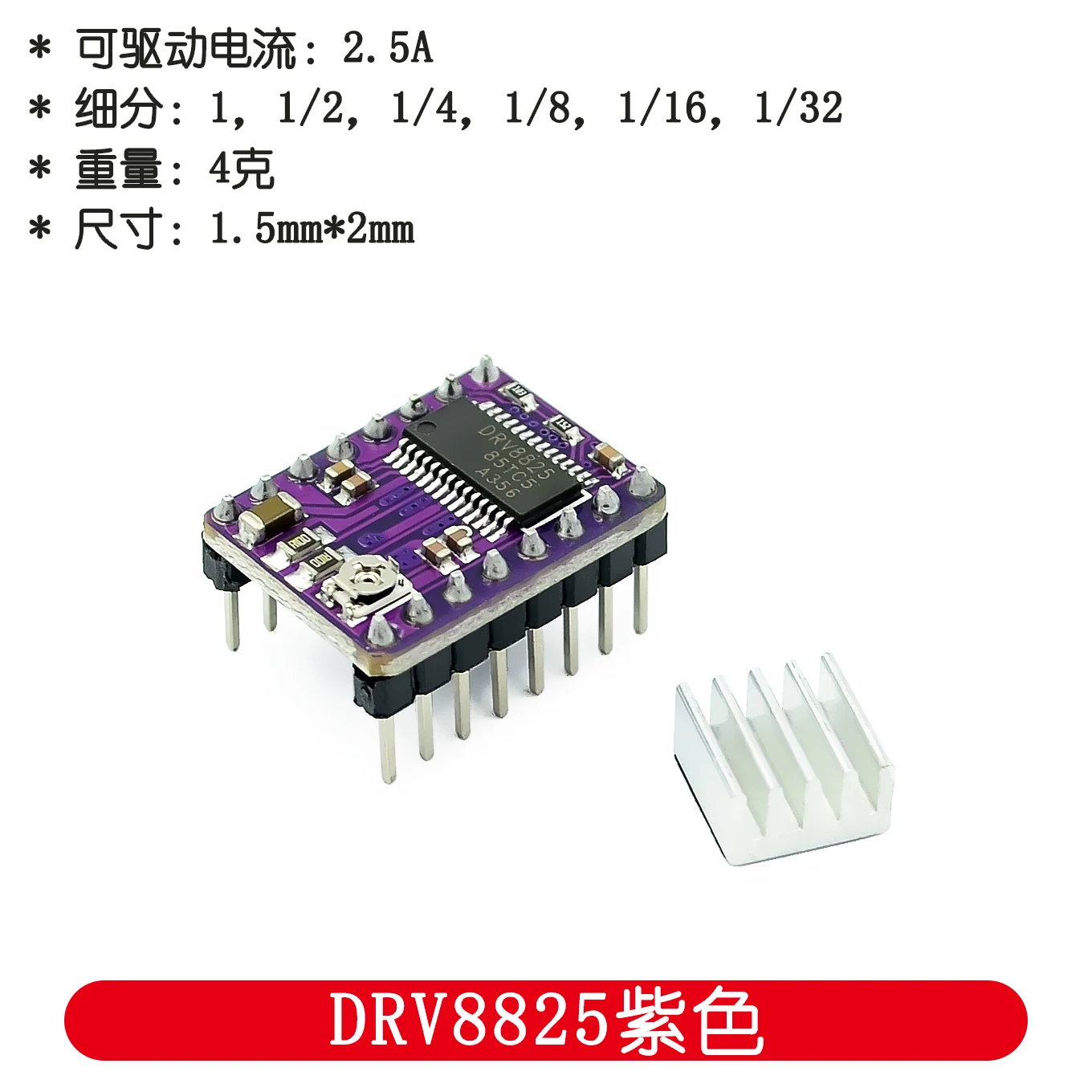

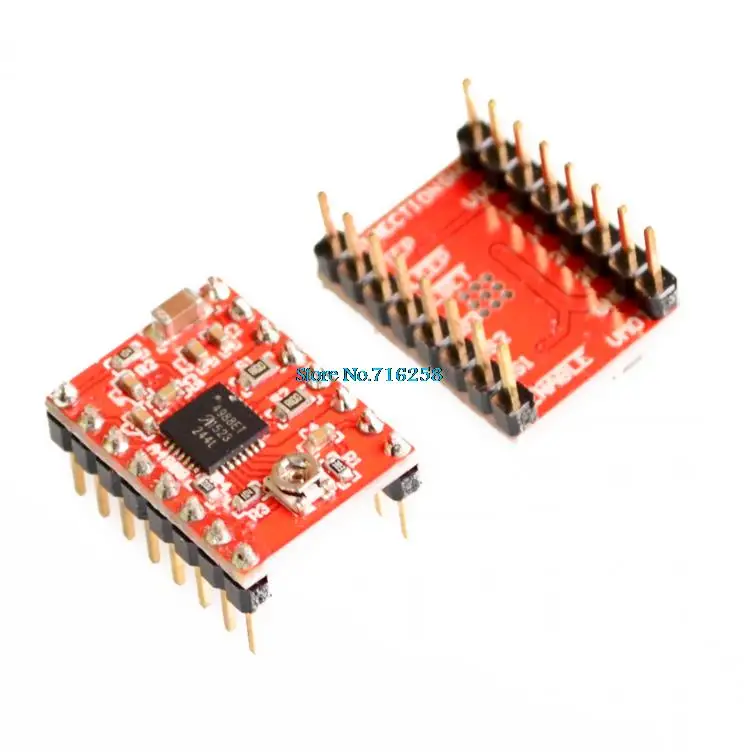

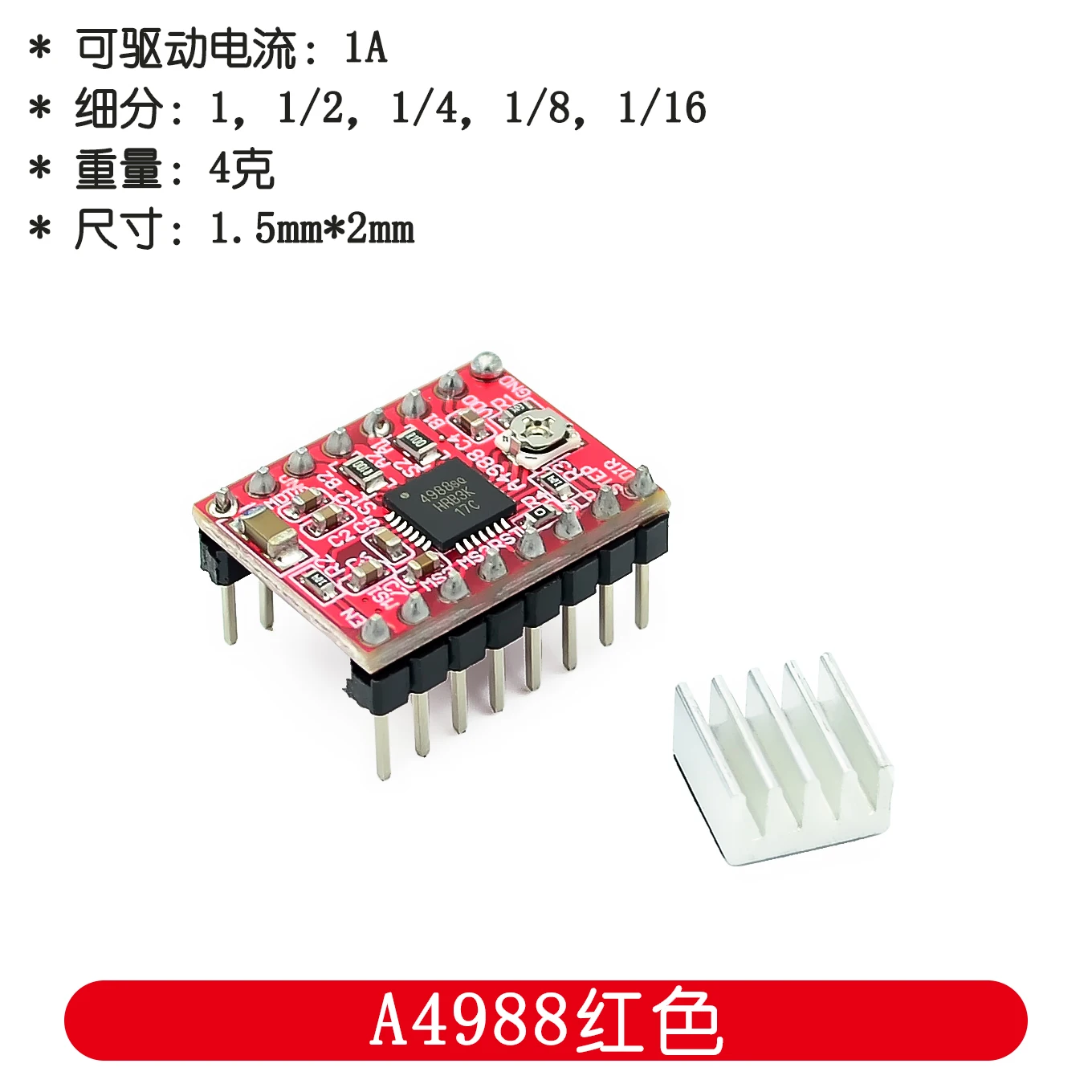

Модуль шагового двигателя Reprap A4988 DRV8825 + радиатор

Краткое введение

A4988-это полный драйвер микрошагового двигателя со встроенным переводчиком для удобства эксплуатации. Этот продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 режимах работы с биполярными шаговыми двигателями, выходная мощность привода до 35 В и ± 2 А. A4988 включает фиксированный регулятор тока, регулятор в медленном или смешанном режиме распада. Конвертер A4988 является ключом к легкому применению. До тех пор, пока вход «шаг» вводит один импульсный привод двигателя один микрошаг. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложного микропроцессора недоступен или перегружен.

При микрошаговом управлении, A4988 управление разделкой внутри автоматически выбирает текущий режим распада (медленный или смешанный). В смешанном режиме распада устройство сначала устанавливается на фиксированное время простоя при некотором быстром распаде, затем остальная часть медленного спада. Смешанная схема управления потоком приводит к уменьшенному звуковому шуму двигателя, повышенной точности шагов и уменьшенному энергопотреблению. Внутренняя синхронная схема управления выпрямлением обеспечивается для улучшения импульсной ширины модуляции (PWM) Потребляемая мощность. Внутренняя защита цепи включает в себя: Тепловое выключение с гистерезисом, блокировку низкого напряжения (UVLO) и защиту от перекрещивающихся токов. Специальная настройка мощности.

A4988 поверхностное крепление QFN посылка (ES), размер 5 мм × 5 мм, номинальная общая высота посылка 0,90 мм, с открытой прокладкой для увеличения тепловыделения. Эта посылка Pb (suffix-T), со 100% матовым покрытием из олова.

Особенности и преимущества

· Низкий выход RDS (On)· Автоматическое обнаружение/Выбор режима распада тока· Смешать с медленными режимами распада· Синхронное выпрямление для рассеивания низкой мощности· Внутренний UVLO· Защита от перекрещивающихся токов· 3,3 и 5 V совместимый логический питания· Тепловая схема отключения· Защита от заземления· Защита от короткого замыкания· Дополнительный шаг пять режимов: полный, 1/2, 1/4, 1/8 и 1/16

Уважаемый покупатель:

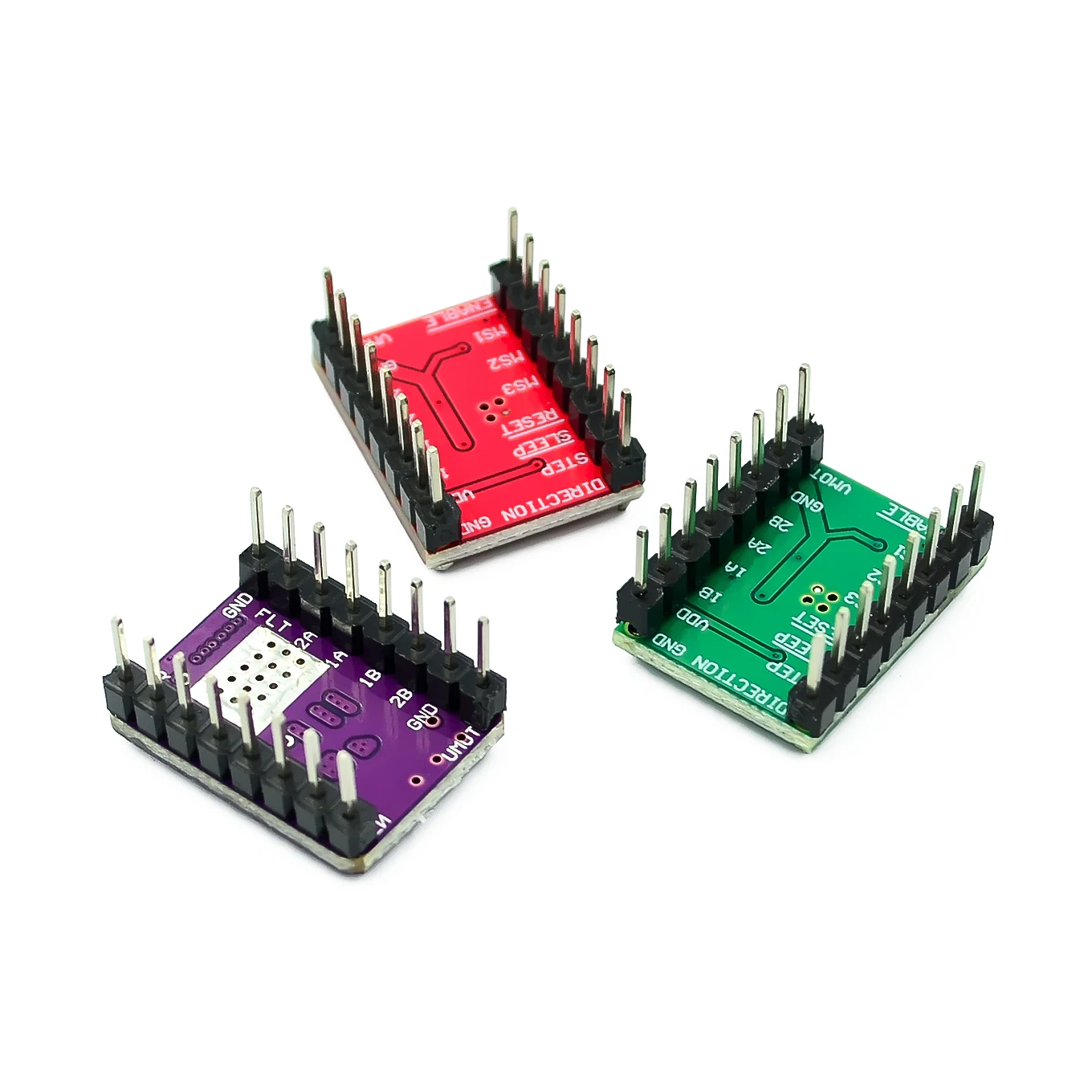

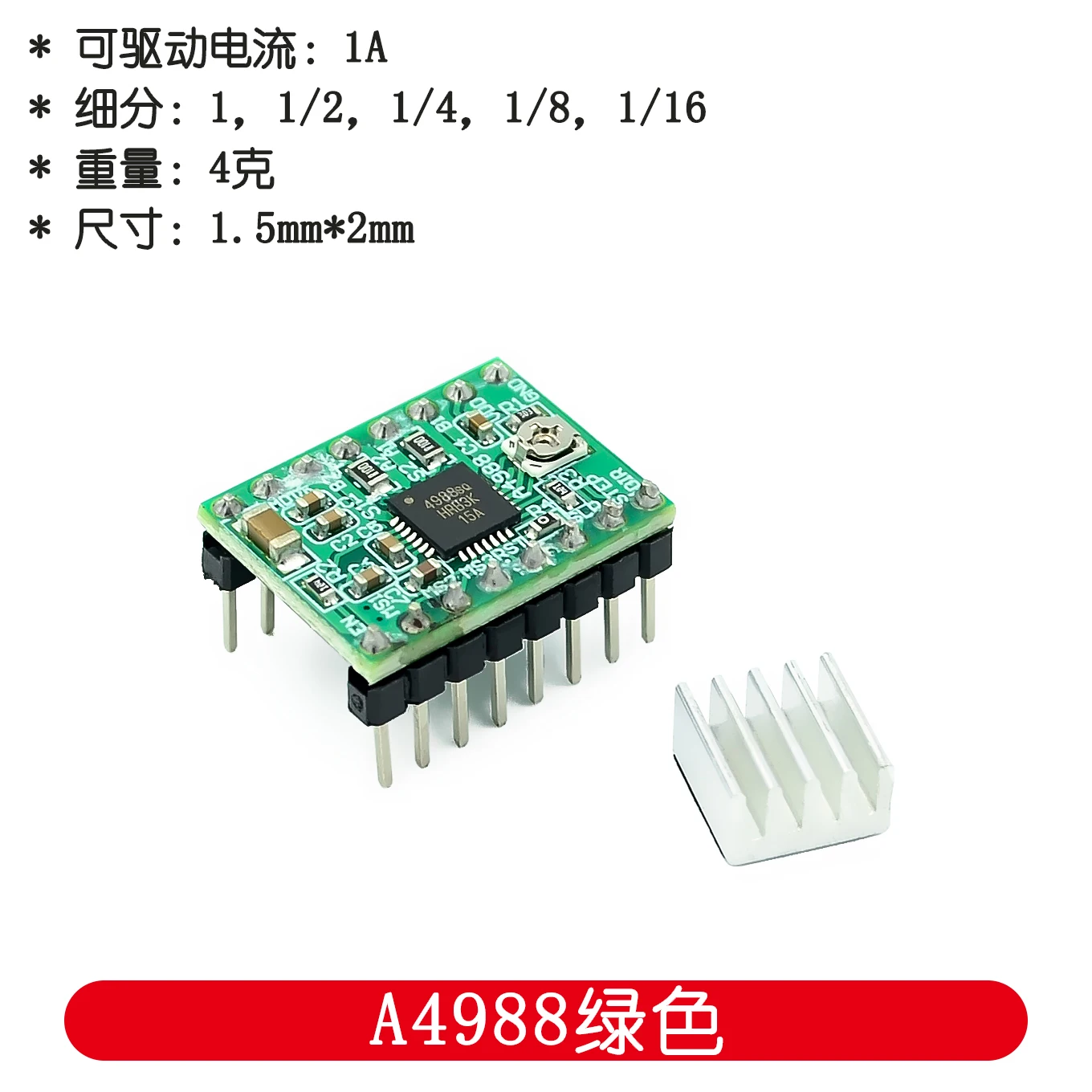

Пожалуйста, оставьте сообщение, какой цвет вы хотите, в противном случае мы отправляем зеленый цветA4988 для вас!
