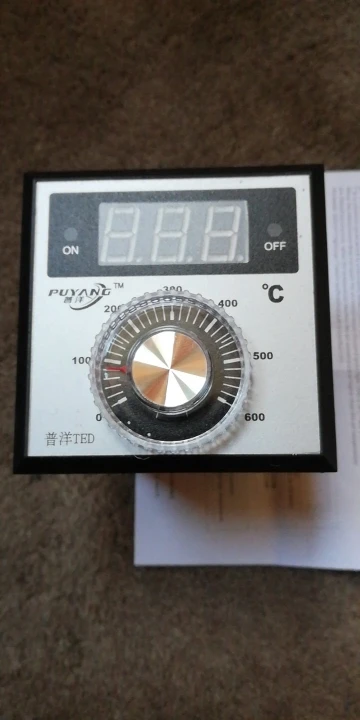

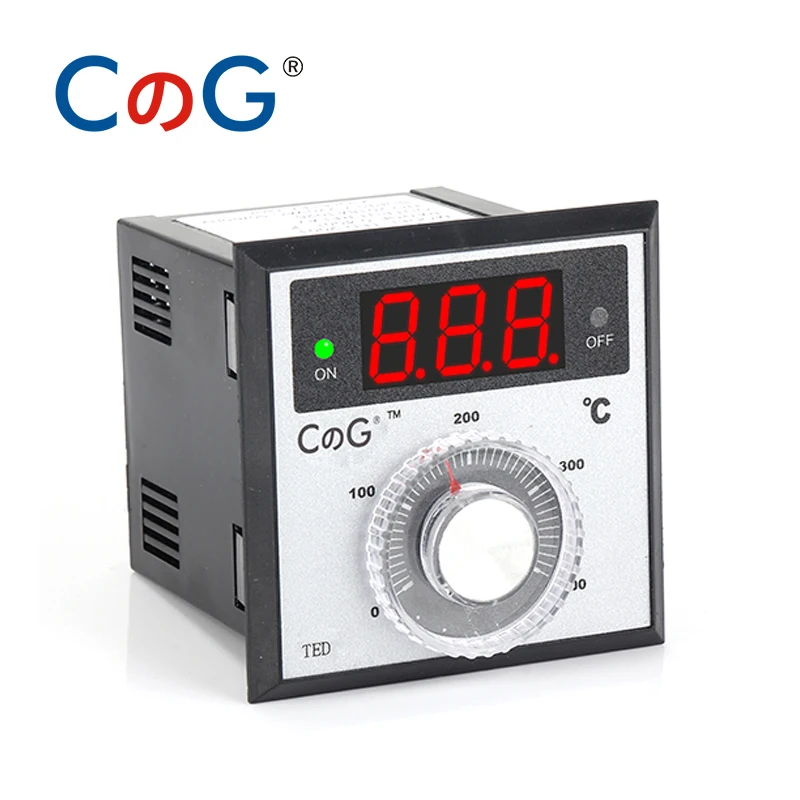

Регулятор температуры с питанием от термостата TED 72*72 мм K J PT100 Тип AC220V 110V 24V 380V Ручка 0-100 300 400 600 градусов

Описание

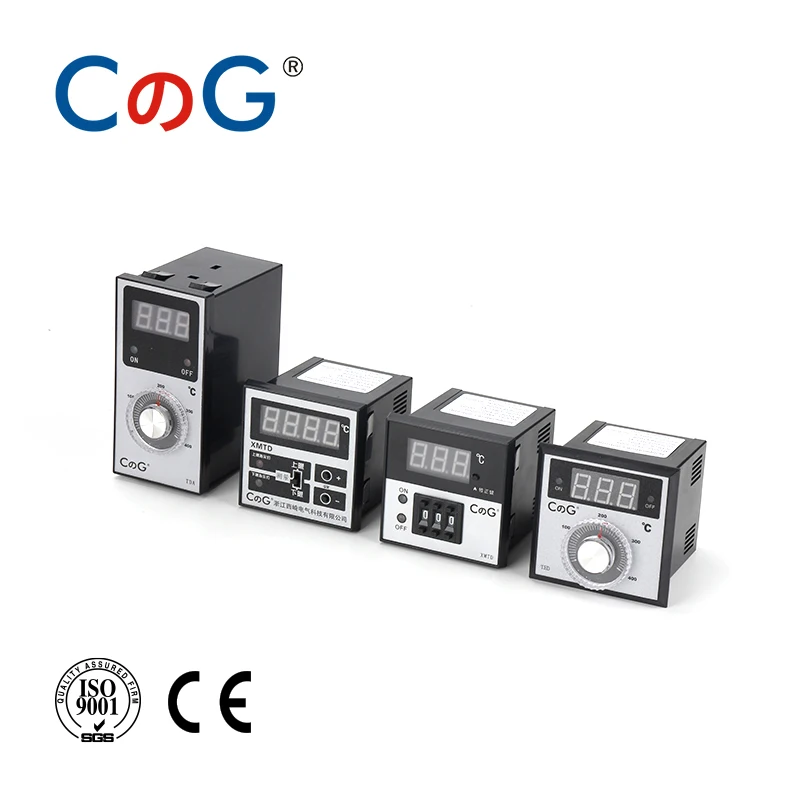

1. Все серии контроллеров являются AC 24 В/220 В/110 В/380 В, один вход, мы можем выбрать K/ J/ PT100, когда мы размещаем заказ.2. Контроллер-это один релейный выход, номинальный ток реле-5А, поэтому, если мощность laod более 1000 Вт, нам нужно добавить один контактор переменного тока.3. Если вам нужны другие требования, пожалуйста, свяжитесь с нами, наш контроллер производства фабрики более 20 лет. Мы можем обеспечить техническую поддержку и индивидуальное производство продукции.

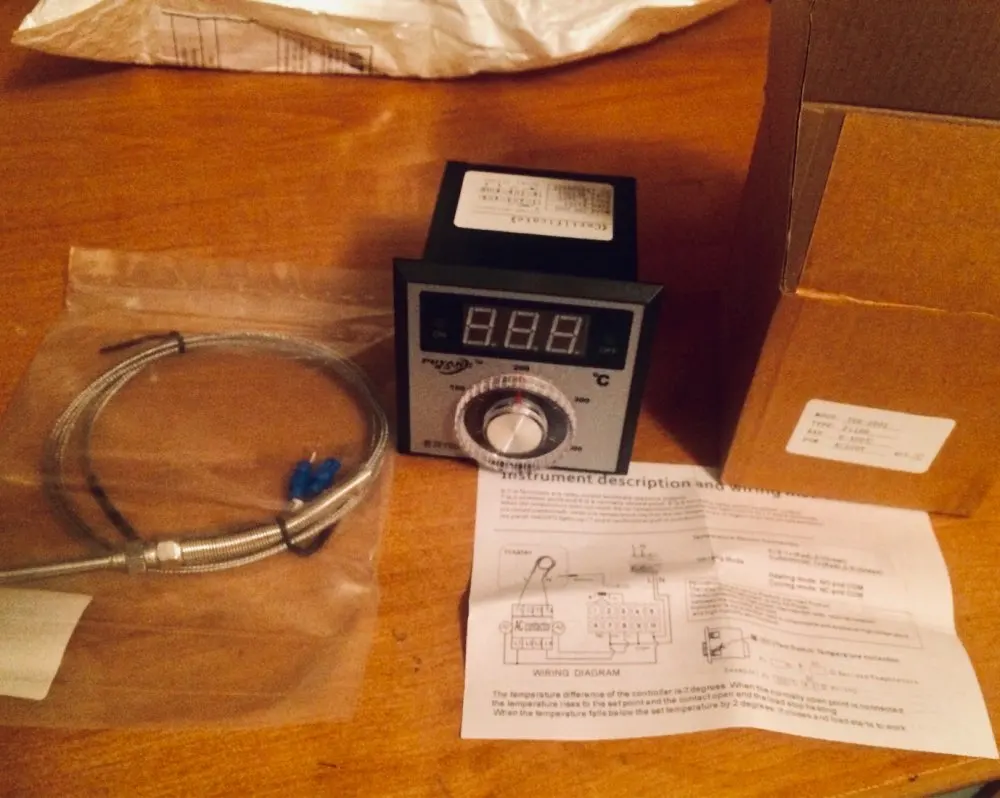

Руководство по эксплуатации прибора TED

1. Тип счетчика должен использоваться с типом датчика. Например, Тип K может использовать только датчик типа K.2. Общие неисправности: отображение повреждений HHH - sensor/пропущенных/K или E не совпадают. Температура не поднимается и не падает, когда нагреватель работает или отображает LLL: обратное соединение датчика/K или E не соответствует.3. Если неясно, какая ошибка между датчиком и датчиком (тип E/K). Мы можем закрыть 1 и 2 Клеммы, и счетчик показывает, что температура почти такая же, как и нормальная температура. Это означает, что прибор нормальный, датчик (термопара) сломан.4. Этот метод не применим для обнаружения и суждения термометров CU50 и Pt100.

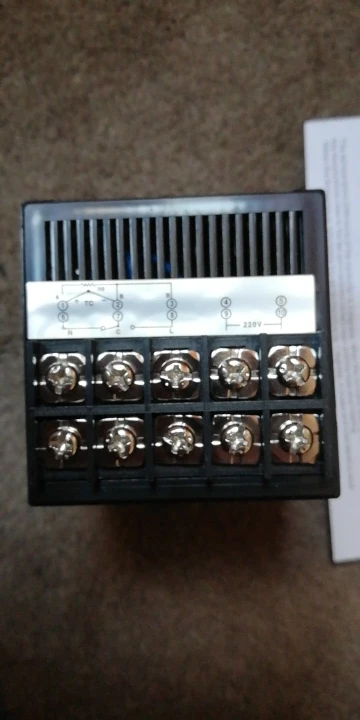

Описание инструмента и инструкции по проводке

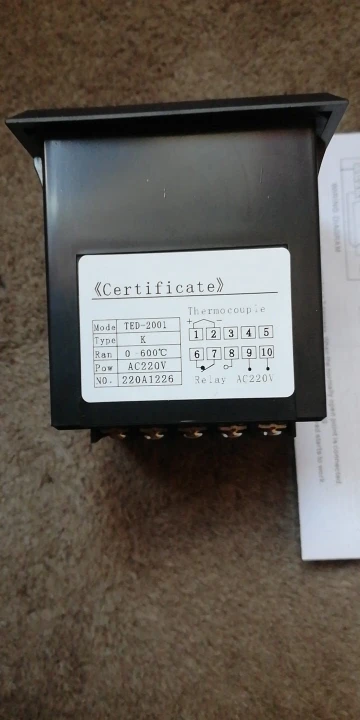

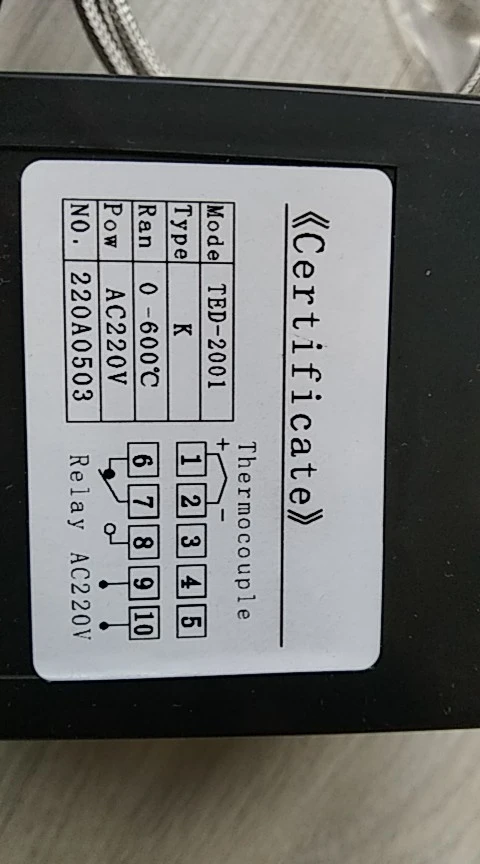

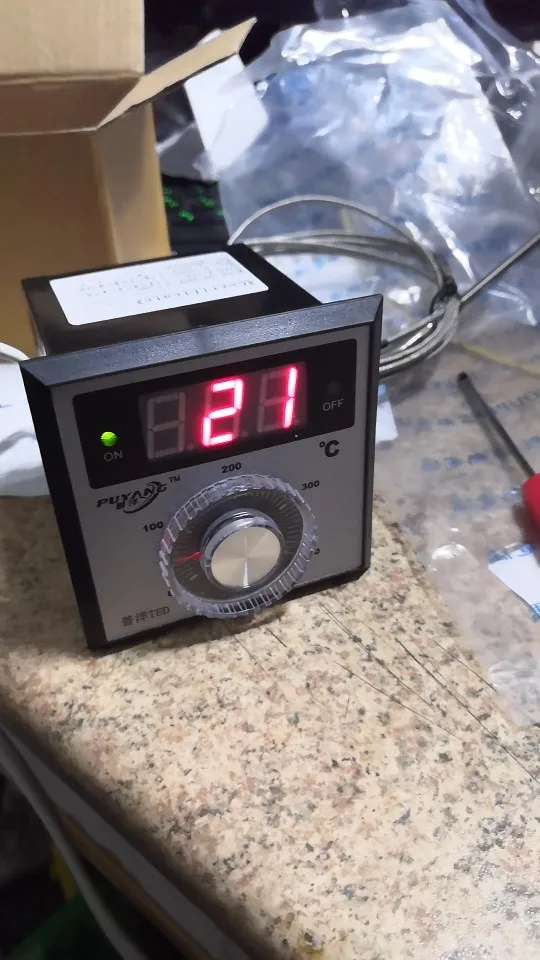

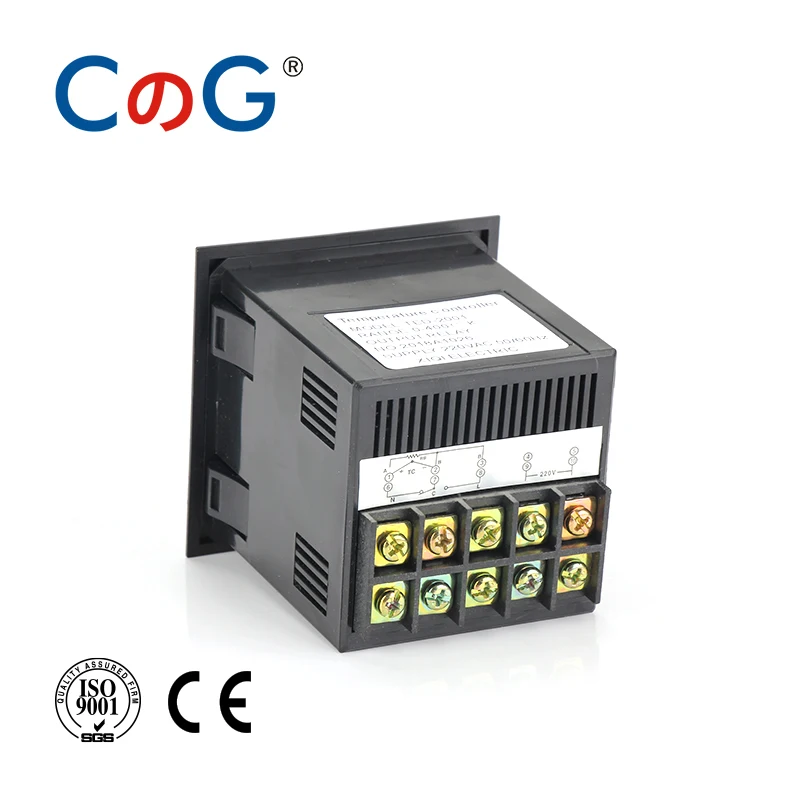

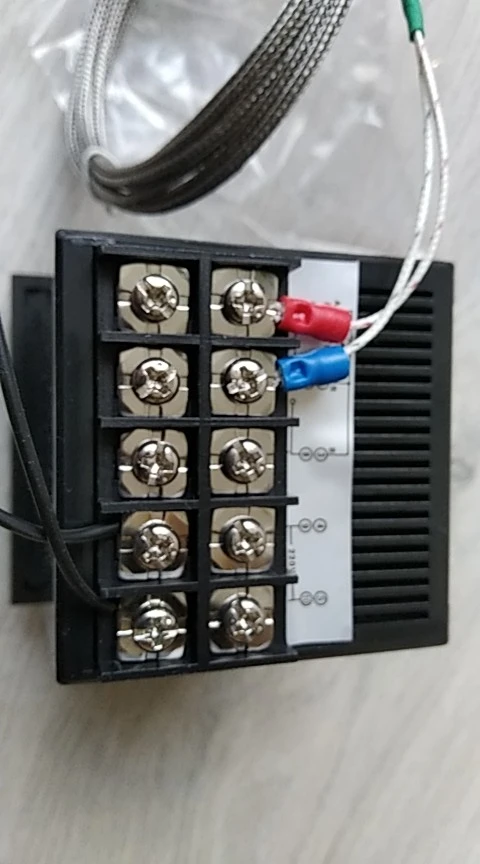

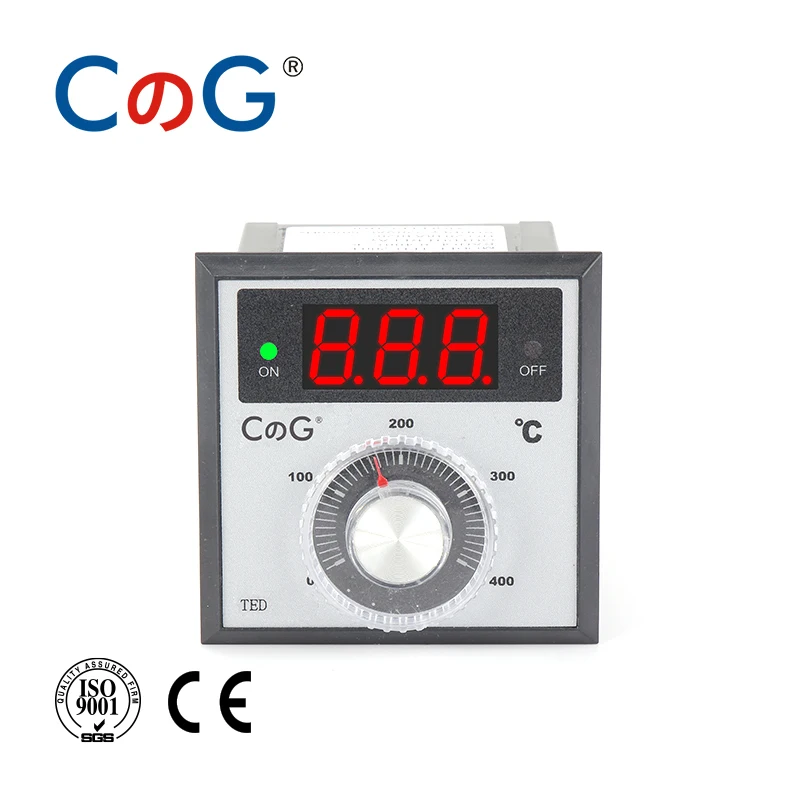

6.7.8 клеммы-это релейные выходные клеммы (пассивный выход) 7-это общая точка, а 6-нормально замкнутая точка. 8-это нормально открытая точка. Нет выходной мощности. Когда температура не достигает заданной температуры, зеленый светильник панели (вкл.) включен/7 и 8 терминалов закрыты (проводится): когда температура достигает заданной температуры или выше, чем заданная температура: панель красная (ВЫКЛ) светильник s up / 7 и 6 twoTerminal pull-in (проводимость)

Разница температур контроллера составляет 2 градуса. Когда нормально открытая точка подключена, температура поднимается до заданной точки, и контакт открывается, и нагрузка перестанет нагреваться. Когда температура опускается ниже установленной температуры на 2 градуса, она закрывается и нагрузка начинает работать.
