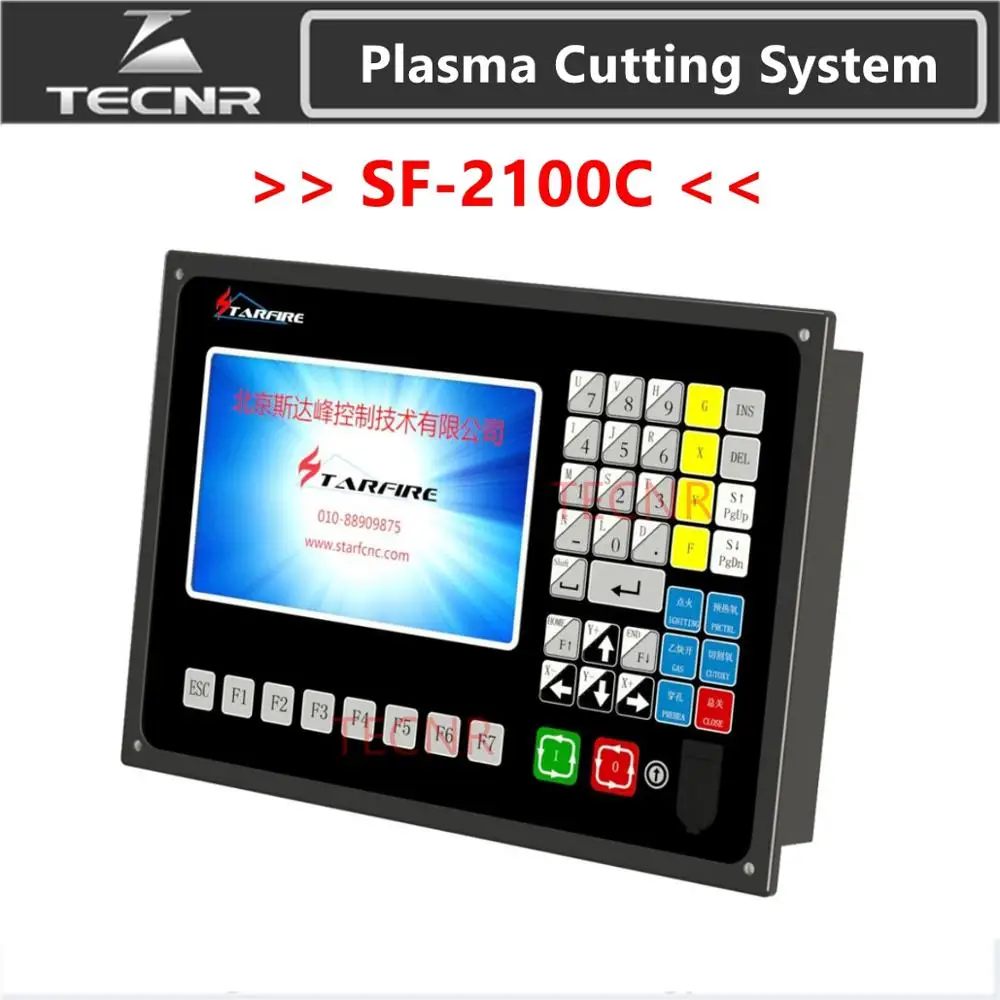

Система плазменной резки STARFIRE SF-2300S CNC с поддержкой THC SHF...
0 Отзывов
8 Заказов
28 500,00₽
Посылка входит:
1 шт. система SF-2100C
Входной разъем с 25 сердечниками (включая оболочку), 1 шт.
1 шт. 25-контактный выходной штекер для иглы (с футляром)
Штекер пульта дистанционного управления с 15-ядерным отверстием (включая футляр), 1 шт.
1 шт. 15-контактный контакт штекер двигателя (с футляром)
Коммуникационный штекер с 9-ядерным отверстием (включая оболочку), 1 шт.
Зеленая клемма 3P DC24V, 1 шт.
1 руководство по эксплуатации (на китайском языке)
1 шт. Краткое руководство пользователя (на китайском языке)
Язык отображения интерфейса: Китайский, английский, русский, французский, испанский, словацкий
Пожалуйста, внимательно прочтите это руководство перед использованием системы.
Меры предосторожности при использовании:
1. После вскрытия посылка ЛКИ проверьте, повреждена ли система во время транспортировки. Содержимое, указанное в упаковочном листе, соответствует содержимому коробки.
2. Это руководство применимо к системе ЧПУ режущего станка SF-2100C-QG производства Beijing Star Peak Control Technology Co., Ltd.
3. Пожалуйста, проверьте правильность напряжения сети. Изоляционный трансформатор AC220V используется между сеткой и системой для обеспечения надежной работы системы и безопасности персонала.
4. Для системы числового управления требуется температура рабочей среды 0 °C ~ + 40 °C, а относительная влажность 0-85%.
Особая защита требуется при работе в условиях высоких температур, высокой влажности и агрессивных газов.
5. Проводка каждой части системы ЧПУ должна быть правильной, заземляющий провод должен быть в хорошем контакте.
6. Система ЧПУ не позволяет подключать и отключать все кабельные вилки на задней части корпуса. В результате компания отказывается от гарантии.
7. Не допускается короткое замыкание линии заднего выходного отверстия системы ЧПУ с другими линиями электропитания; В противном случае ЧПУ сгорит.
8. В пылезащитной среде вся машина должна быть пыленепроницаемой, необходимо регулярно чистить пыль, чтобы обеспечить очистку системы ЧПУ.
9. Системой ЧПУ должен управлять специальный человек, и оператор должен быть обучен.
10. Не разрешается подключать Источник питания переменного/постоянного тока, используемый внутри системы ЧПУ, к другим приборам.
11. В случае возникновения проблем, пожалуйста, свяжитесь с нами. Не разбирайте и не модифицируйте систему самостоятельно, не зная с ней.
12. Техническое обслуживание системы и станка, регулярное техническое обслуживание и осмотр каждой смены; Вторичное техническое обслуживание один раз в месяц; Первичное техническое обслуживание каждые шесть месяцев.
13. Параметры, установленные системой ЧПУ, должны быть установлены строго в соответствии с инструкциями, приведенными в настоящем Руководстве или дополнительными инструкциями при оформлении заказа; Если установленные параметры находятся за пределами указанного диапазона, система ЧПУ будет работать ненормально или даже быть поврежденной.
14. ЖК-экран системы хрупкий, ЖК-дисплей должен быть защищен во время использования.
15. Технические характеристики этой системы могут быть изменены без предварительного уведомления.
16. Примечание:
Выходная мощность USB-порта системы очень мала, и ее можно использовать только с U-накопителем. Нельзя подключать к другим USB-устройствам во избежание повреждений.
Функции системы
SF-2100C-QG режущий станок с ЧПУ подходит для всех видов пламени/плазмы, струи воды высокого давления, станок для лазерной резки, широко используется в металлообработке, рекламе, камне и других отраслях промышленности.
Система отличается высокой надежностью и способностью противостоять плазменным помехам, ударам молний и скачкам напряжения.

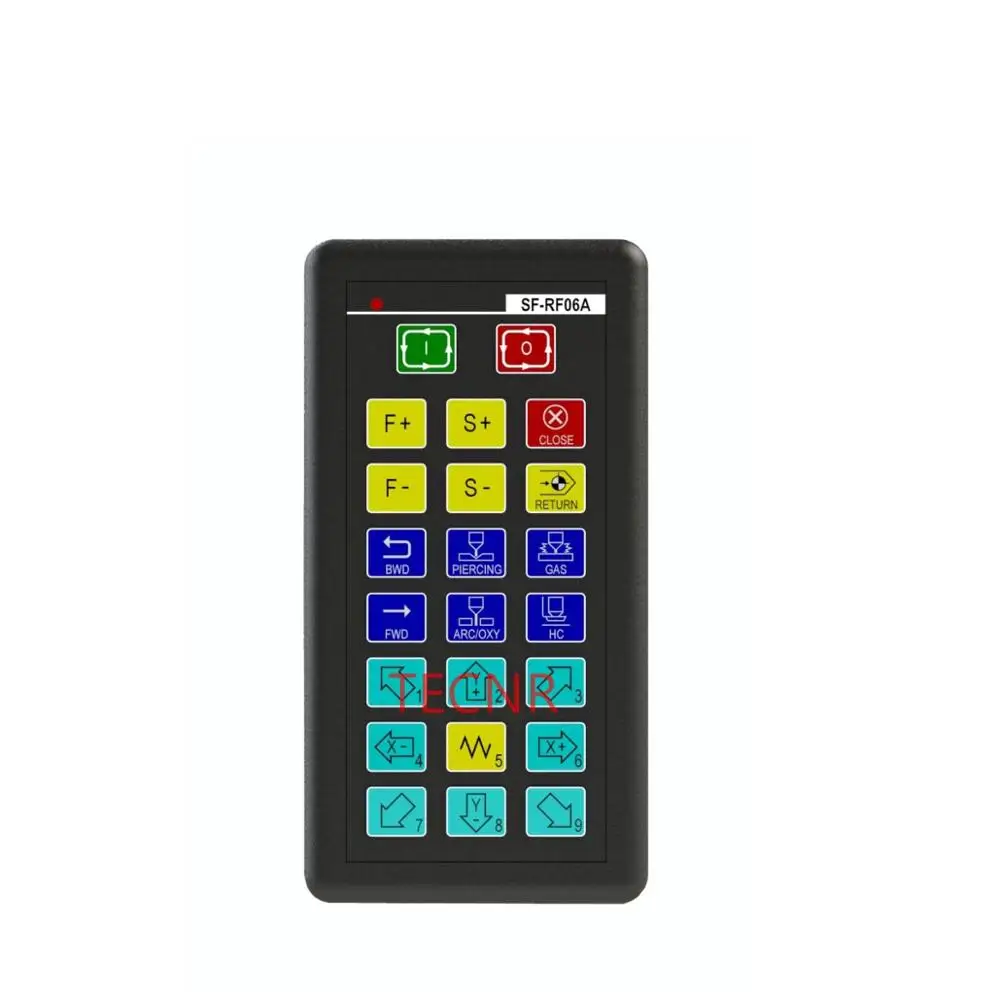

Практичный процесс плазменной/плазменной резки, автоматическое управление углом вращения и управление высотой во время плазменной обработки; Дистанционное управление с помощью беспроводного пульта дистанционного управления.
Он имеет функцию компенсации kerf и является ли компенсация в программе разумной, и соответствующий отчет сделан для пользователя на выбор;
Восстановление точки останова, функция автоматического выключения питания, автоматические точки останова памяти;
Произвольный выбор и выбор функций обработки точки перфорации;
Имеет функцию осевой перфорации для толстых пластин и мостовую функцию для тонких пластин;
Откат, выбор, восстановление точки останова, дополнительное положение перфорации и другие функции значительно облегчают управление пользователем;
Перенос резки в любое время;
Он имеет специальную функцию обработки небольших линий, которая позволяет легко ходить и может широко использоваться в резке металла и рекламе, кованого железа и т. д.
Библиотека из 24 графических изображений (расширяемых и настраиваемых), содержащая общие базовые механические детали;
Полностью совместим с программным обеспечением StarCAM, совместим с IBE (Германия), FASTCAM и другими основными программами вложенности;
Конвертация операционного интерфейса на китайском и английском языках, динамический графический дисплей, графическое увеличение в 1-8 раз, автоматическое отслеживание движущихся точек, Программа чтения U-диска и своевременное обновление программного обеспечения.
1,2 технические индикаторы
Процессор: с использованием чипа обработки ARM промышленного класса;
Дисплей: 7-дюймовый цветной ЖК-дисплей;
Вход/выход: система обеспечивает 16 оптически изолированных входов и 16 оптически изолированных выходов.
Количество осей связи: 2 оси (можно управлять по оси X двусторонне или по оси Y двусторонне)
Максимальная скорость: не менее 24 м/мин;
Импульсный эквивалент: Гибкая регулировка;
Место для хранения: большой объем памяти пользовательской программы 4G, процедуры обработки не ограничиваются;

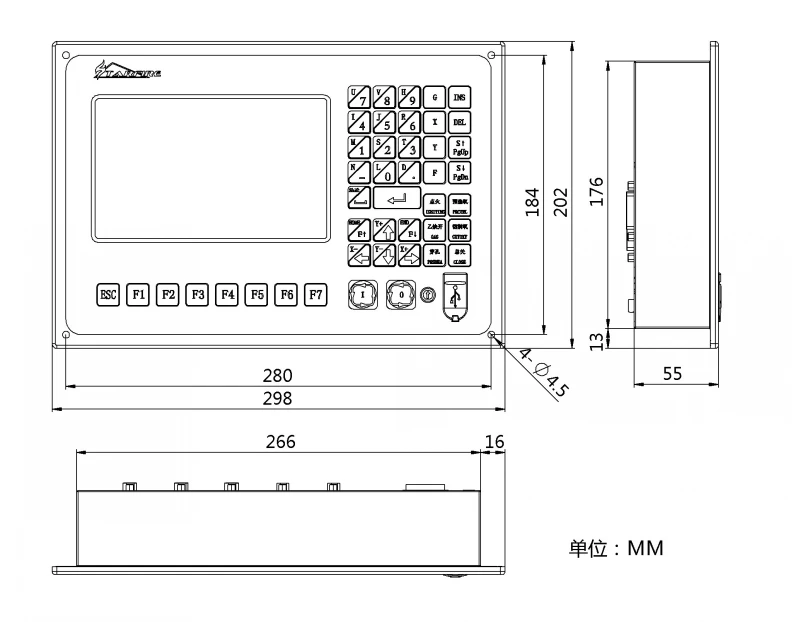

Размер шасси: 298 × 202 × 65 (мм);
Рабочая температура: 0 ° C ~ + 40 ° C; Температура хранения: -40 ° C ~ + 60 ° C;
Определение слова функции:
N Номер командного сегмента
Функция подготовки G
Вспомогательная функция M
Функция T tool (в этой системе-ширина пламени)
L количество цикла, время задержки
Абсолютные координаты оси X (диаметр)
Абсолютные координаты оси Y
I при обработке дуги значение координат центра уменьшается на значение начальной точки оси X.
При обработке дуги значение координат центра уменьшается на начальное значение точки оси Y.
Спецификация радиуса дуги R
Спецификация высоты струны H arc
Вспомогательная переменная
Спецификация скорости обработки F для G01, G02, G03
Описание параметра:
Параметр скорости
Начальная скорость, время регулировки и максимальная скорость каждой оси;
Параметры системы
Электронное Передаточное отношение каждой оси, начало машины, контрольная точка, люфт, смещение линии, мягкий положительный/отрицательный предел;
Параметры пламенной резки
Задержка зажигания, задержка предварительного нагрева, задержка режущего пистолета вверх/вниз, перфорируфонарь вверх/вниз, задержка прокалывания и т. д.
Параметр плазмы
Задержка позиционирования режущего пистолета, команда M для дуги, команда M для разрыва дуги, выбор определения давления дуги, выбор определения позиционирования, задержка прокалывания;
Параметры управления
Выбор пламени/плазмы, ограничение скорости обработки, выбор перфорации кромки, метрический/имперский выбор и т. д.
Функция хранения
Измененные параметры сохраняются в области параметров.
Нажмите кнопку S непрерывно, чтобы выбрать внешнюю кнопку ручного управления, чтобы выбрать, является ли она действительной или недопустимой.
Инструкции по обновлению программного обеспечения (бесплатное обновление программного обеспечения)
Во-первых, шаги по эксплуатации
1. Отформатируйте USB-накопитель в формате FAT или FAT32. Рекомендуется использовать формат FAT.
2. Скопируйте файл обновления на USB-накопитель. Имя файла обновления должно быть старчпу. EXE.
3. Нажмите и удерживайте кнопку со стрелкой на левой стороне USB-порта, чтобы включить систему, включите систему и Подключите USB-диск к USB-порту системы.
4. Система автоматически переходит в интерфейс обновления, нажмите кнопку F1 на панели (т. Е. Соответствующую кнопку для обновления);
5. Если обновление будет нормальным, после завершения обновления в системе будет отображаться «Обновление прошло!».
6. Выключите питание, вытащите USB-накопитель, и процесс обновления завершен.
Во-вторых, процесс исключения процесса обновления
Убедитесь, что имя файла обновления должно быть старчпу. EXE.
Если этот фактор был устранен, вы можете переработать в соответствии с шагами работы. Если несколько попыток все еще не удалось, вы можете позвонить в службу поддержки клиентов.
