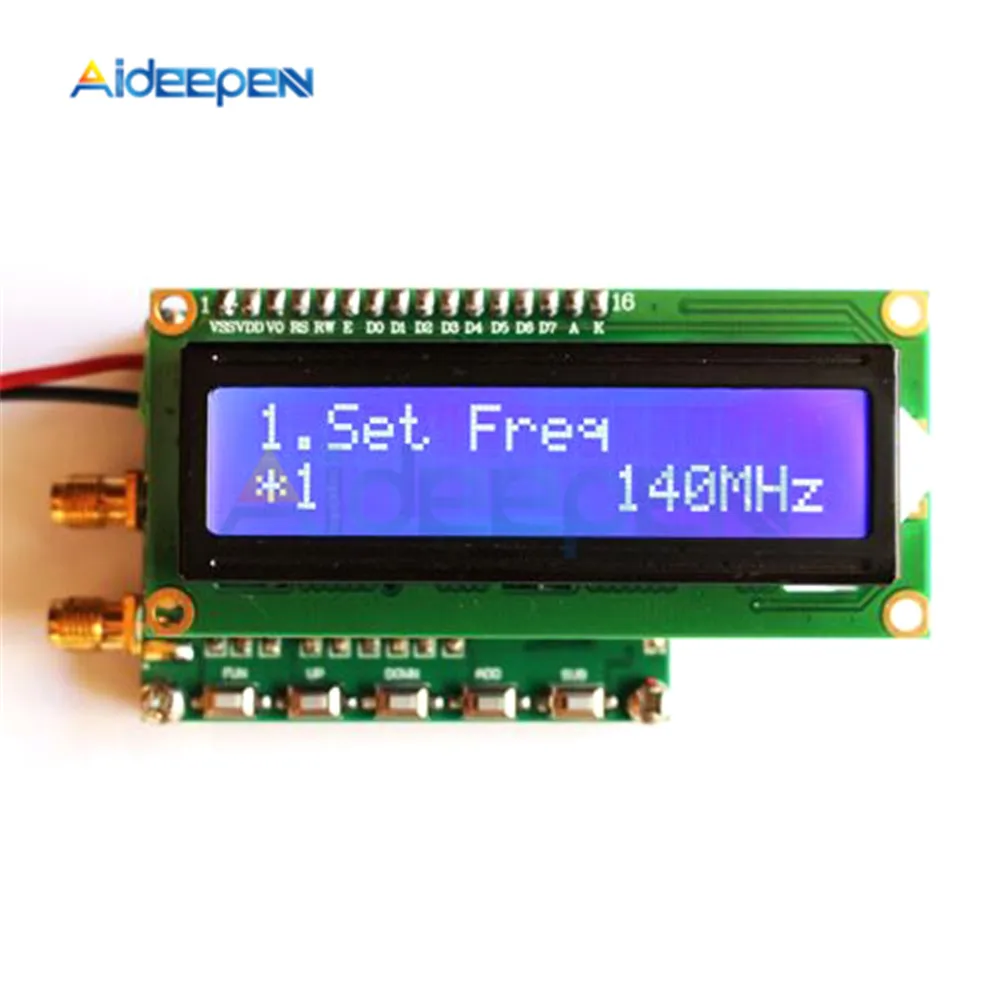

HP831-небольшой радиочастотный генератор сигналов
Модуль прост в использовании, ввод данных частоты с помощью кнопки управления, и сразу же обновление выходной частоты.
Область применения: генератор сигналов, калибровка инструмента
Амплитуда сигнала: -10 ~ 0 дБм
Диапазон времени подметания 10 мс ~ 10000 мс миллисекунд
Технические данные:
Нет. Деталь параметр блок замечания
1. Диапазон сигнала 140 ~ 4400 МГц, импульсный сигнал, рабочий цикл
2. Амплитуда сигнала-10 ~ 0 дБм
3. Подметает время в пределах 10 мс ~ 10000 мс, миллисекунд
4. Рабочее напряжение 7 ~ 9 В постоянного тока
5. Рабочий ток <50 мА
6. Размер 57*45*20 мм, Длина X Ширина X высота
Описание интерфейса и связанные с ним операции
Интерфейс P1 (источник питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания
Интерфейсный выход сигнала P5 1 (RP SMA KE KHD наружное отверстие для винта)
Интерфейс P6 выход сигнала 2 (RP SMA KE KHD наружное отверстие для винта)
