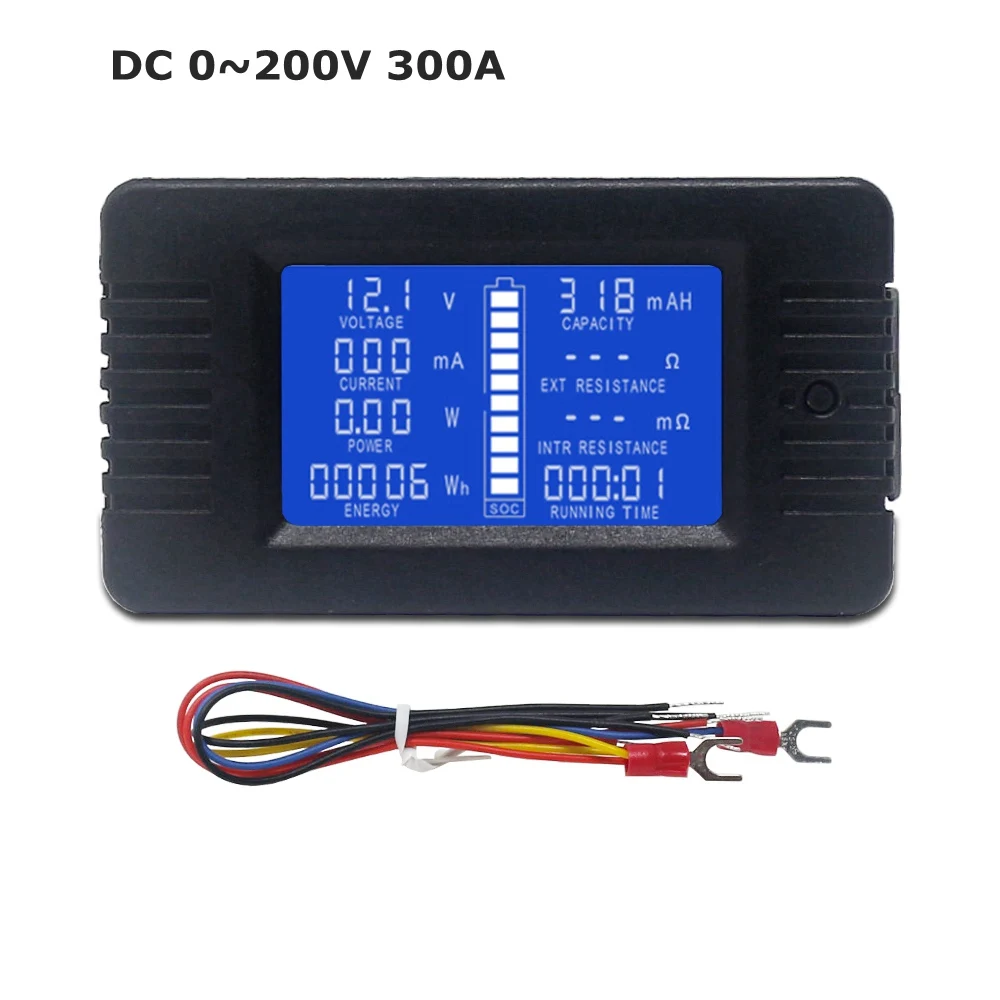

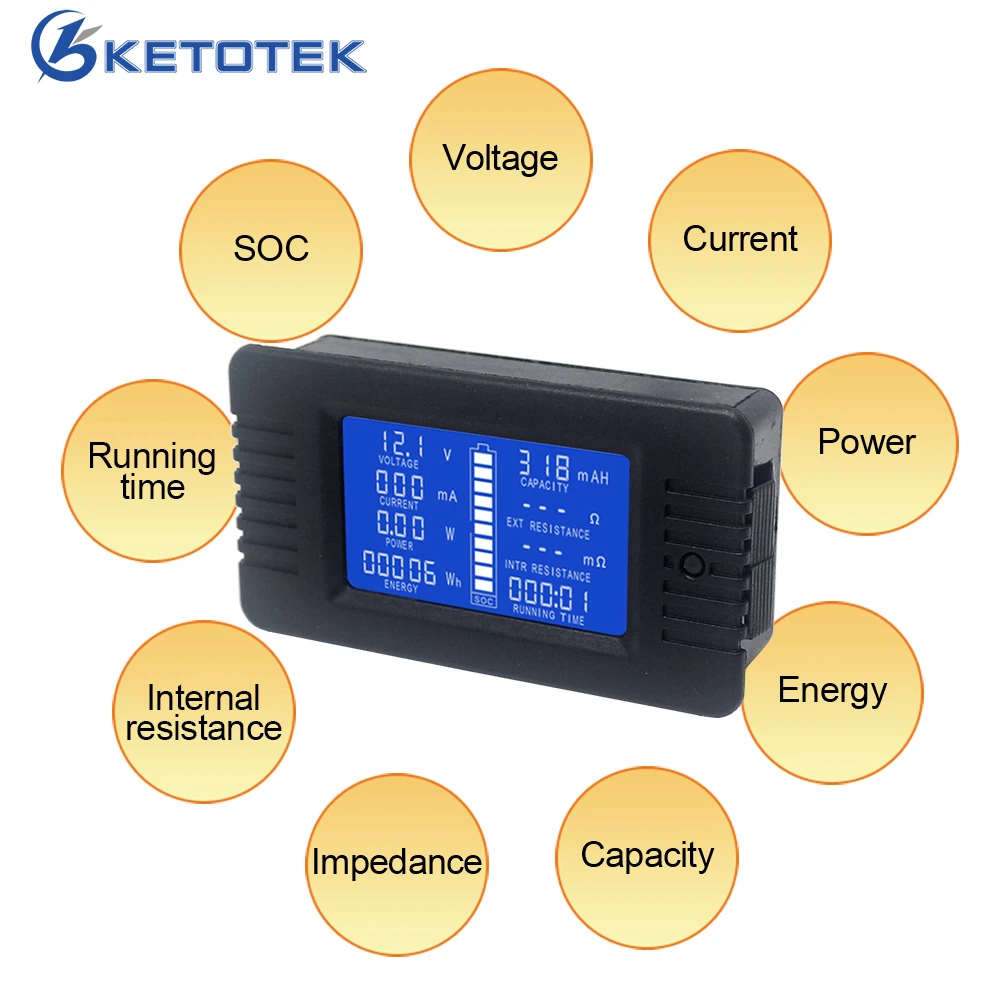

Вольтметр постоянного тока Амперметр 0-200 в 10A/50A/100A/200A/300A измеритель мощности Inpedance емкость время работы SOC монитор
Этот документ описывает спецификацию многофункционального аккумулятора PZEM-013/015 постоянного тока, этот счетчик в основном используется для тестирования всех видов напряжения батареи, разрядного тока, разрядной мощности, сопротивления разряда, внутреннего сопротивления, емкость, энергия сброса, потребление энергии и время работы, а также отображение данных измерений через ЖК-экран.
PZEM-013: Диапазон измерений 10A (Встроенный шунт)

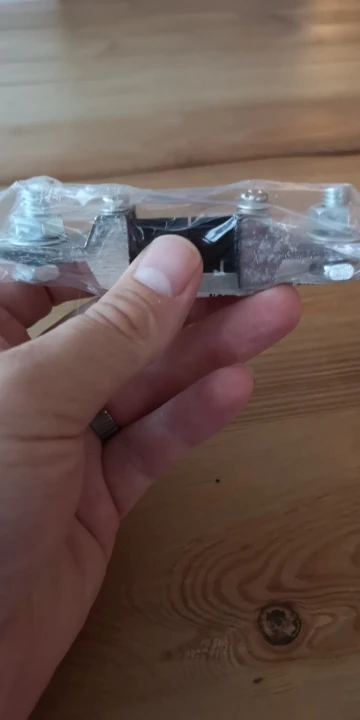

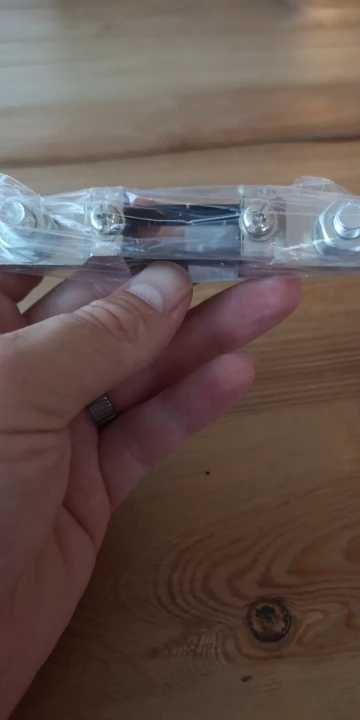

PZEM-015: диапазон измерения 300A (Используйте внешний шунт, может соответствовать 50A, 100A, 200A, 300A четыре вида шунта).
Описание функции
Напряжение
Диапазон 0 ~ 200 В (при тестировании до 8 в, пожалуйста, используйте независимый режим питания)
Исходное тестовое напряжение: 0,05 В
Точность: 1%
Формат дисплея
<10V дисплей как 9,99 V
<100 в дисплей 99,9 В
> 100 в дисплей как 199 в
Ток
Диапазон: 0 ~ 10A (тип: PZEM-013)
0-300A (тип: PZEM-015) может установить 50A 100A 200A 300A , 4 диапазона в зависимости от внешнего шунта, 100A по умолчанию
Исходное тестовое напряжение: 10 мА (тип: PZEM-013)
20 мА (Тип: PZEM-015)
Когда вы выбираете PZEM-015 300A, его нужно использовать с шунтом, независимо от того, что такое amp.
Точность: 1%
Формат дисплея
<1A дисплей как 999mA
<10А дисплей как 9.99A
<100A дисплей как 99.9A
> 100A дисплей как 199A
Мощность
Диапазон: 0 ~ 2000 Вт (Тип: PZEM-013)
0-60000 Вт (тип: PZEM-015)
Испытание на зажигание напряжение: 0,1 Вт (Тип: PZEM-013)
0,2 Вт (Тип: PZEM-015)
Точность: 1%
Формат дисплея
<10W как 9,99 W
<100 Вт дисплей 99,9 Вт
<1000 Вт дисплей как 999 Вт
<10000 Вт дисплей 9,99 кВт
> 10000 Вт дисплей 19,9 кВт
Inpedance = напряжение/ток
Диапазон 0 ~ 100 Ом
Точность: 1%
Формат дисплея
<100Ω дисплей как 99.9Ω
> Дисплей 100Ω как 199Ω
Внутреннее сопротивление = (полное напряжение-напряжение нагрузки)/напряжение нагрузки, когда напряжение нагрузки превышает максимальное напряжение, внутреннее напряжение равно нулю.
Диапазон 0 ~ 999mΩ
Точность: 1%
Формат дисплея: 999mΩ, когда тестовый диапазон или ток равен нулю, он отображает «---»
Примечание: прежде чем проверить внутреннее сопротивление, вы должны установить полное напряжение в зависимости от типа батареи, после того, как он полностью заряжен, вы можете использовать его для тестирования.
Если он не был полностью заряжен, вы можете установить аккумулятор без напряжения нагрузки на полное напряжение, а затем проверить.
Внутреннее сопротивление не является фиксированным значением, чем больше батарея разряжается, тем больше сопротивление.
Ёмкость
Диапазон 0 ~ 1000AH
Точность: 1%
Формат дисплея
<1AH дисплей как 999mAH
<10AH дисплей как 9.99AH
<100AH дисплей как 99.9AH
<1000AH дисплей как 999AH
SOC
SOC отображается через символ батареи, всего 10 сеток, Каждая сетка содержит 10% энергии
SOC рассчитывается через текущее значение напряжения батареи, перед тестированием, вы должны установить полное напряжение и напряжение отключения зависит от типа батареи.
Каждое Сетчатое напряжение = (самое высокое напряжение-самое низкое напряжение)/10
Энергия
Диапазон 0 ~ 19999kWh
Точность: 1%
Формат дисплея
<1kWh дисплей как 999kWh
<10kWh дисплей как 9.99kWh
<100kWh дисплей как 99,99kwh
<1000kWh дисплей как 999.99AH
> Дисплей 1000kWh как 9999AH
Диапазон испытаний будет равен нулю
Время работы
Диапазон 0 ~ 10999 часов (без нагрузки время не будет накапливаться)
Формат дисплея: 0:00:00 ~ 999:59
Диапазон испытаний будет равен нулю

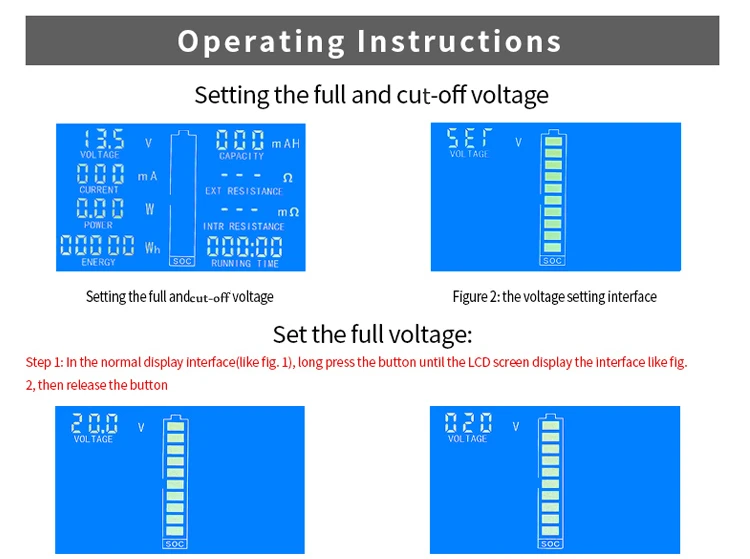

2. Инструкция по эксплуатации

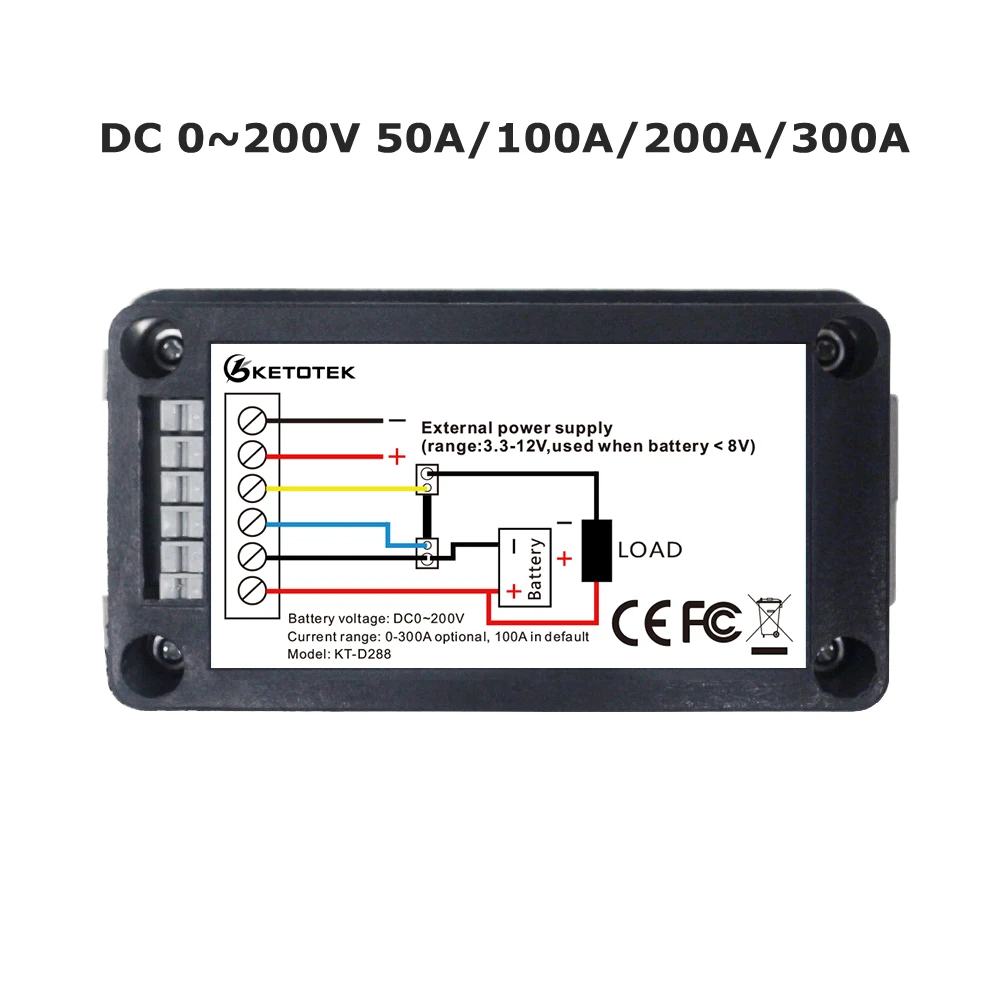

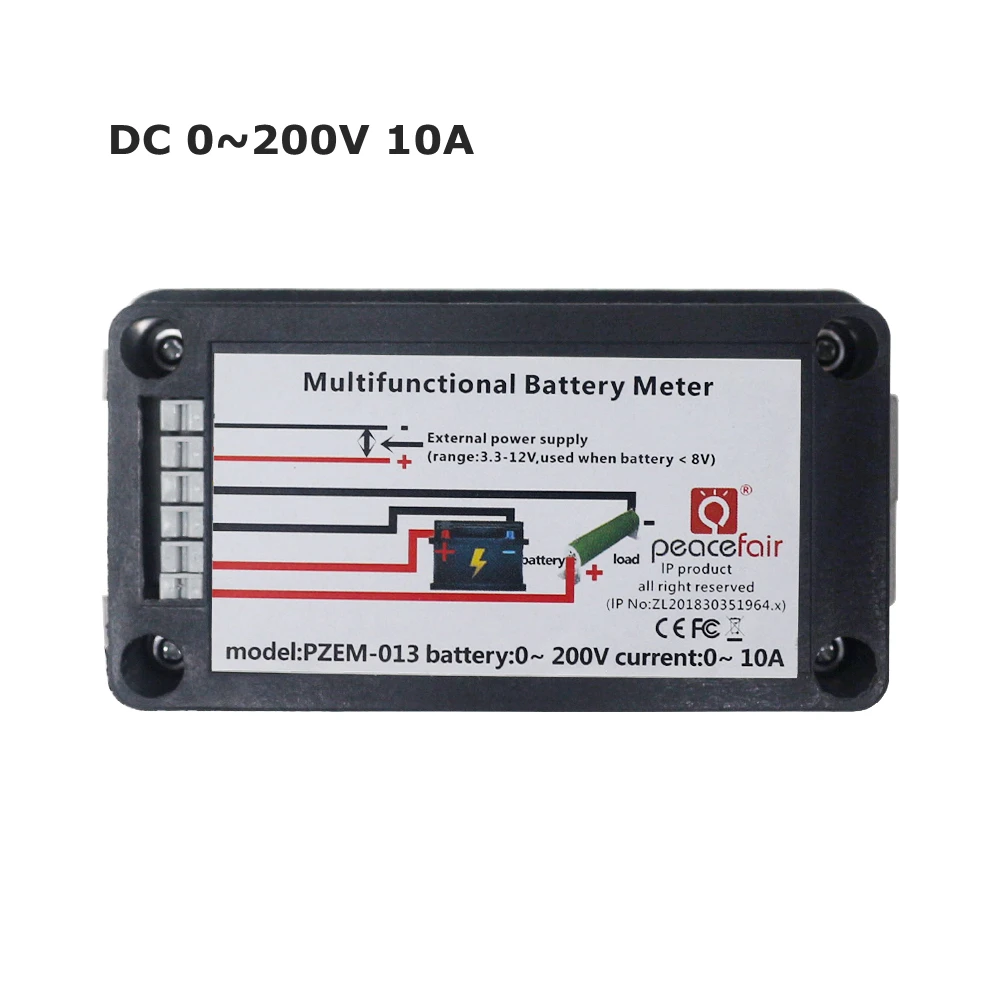

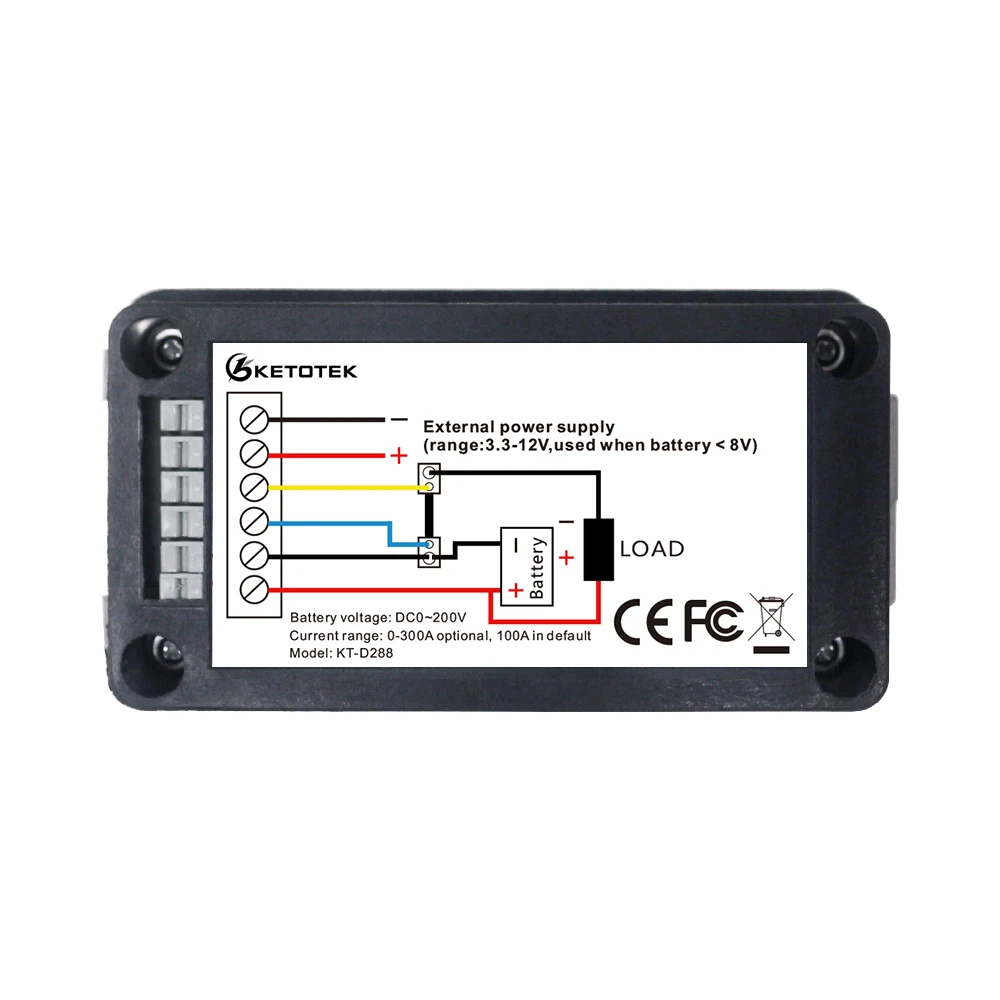

Проводное соединение
Размеры
Примечание
Этот товар подходит для помещений, а не для улицы
Приложенная нагрузка не должна превышать номинальное напряжение, ток
Подключение к проводке не может быть неправильно.
>
