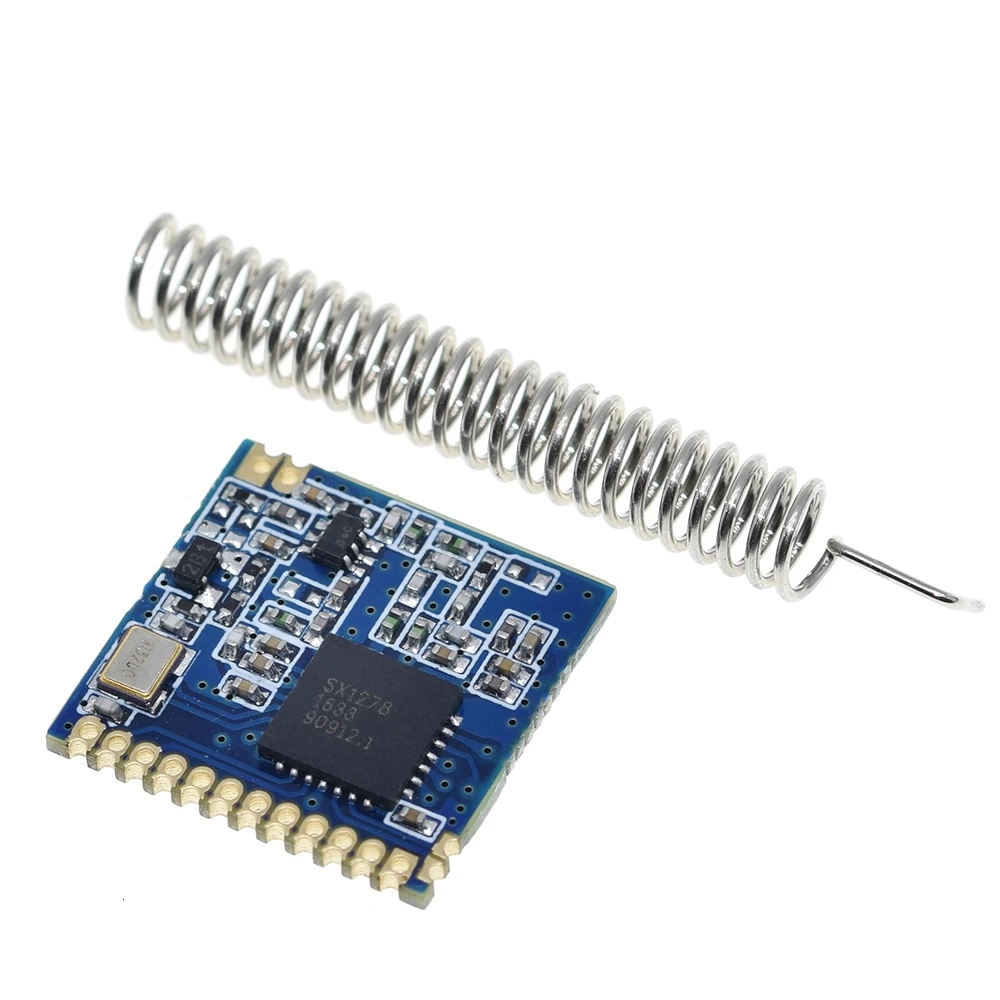

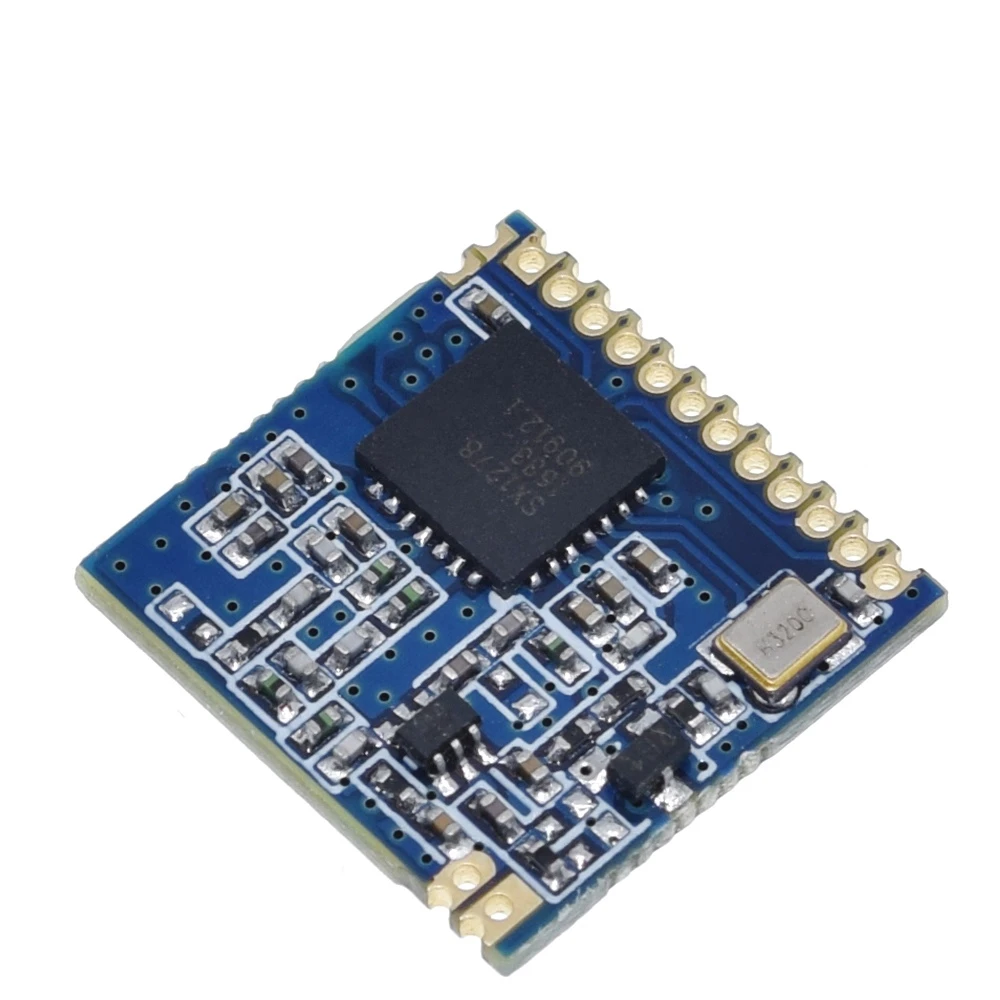

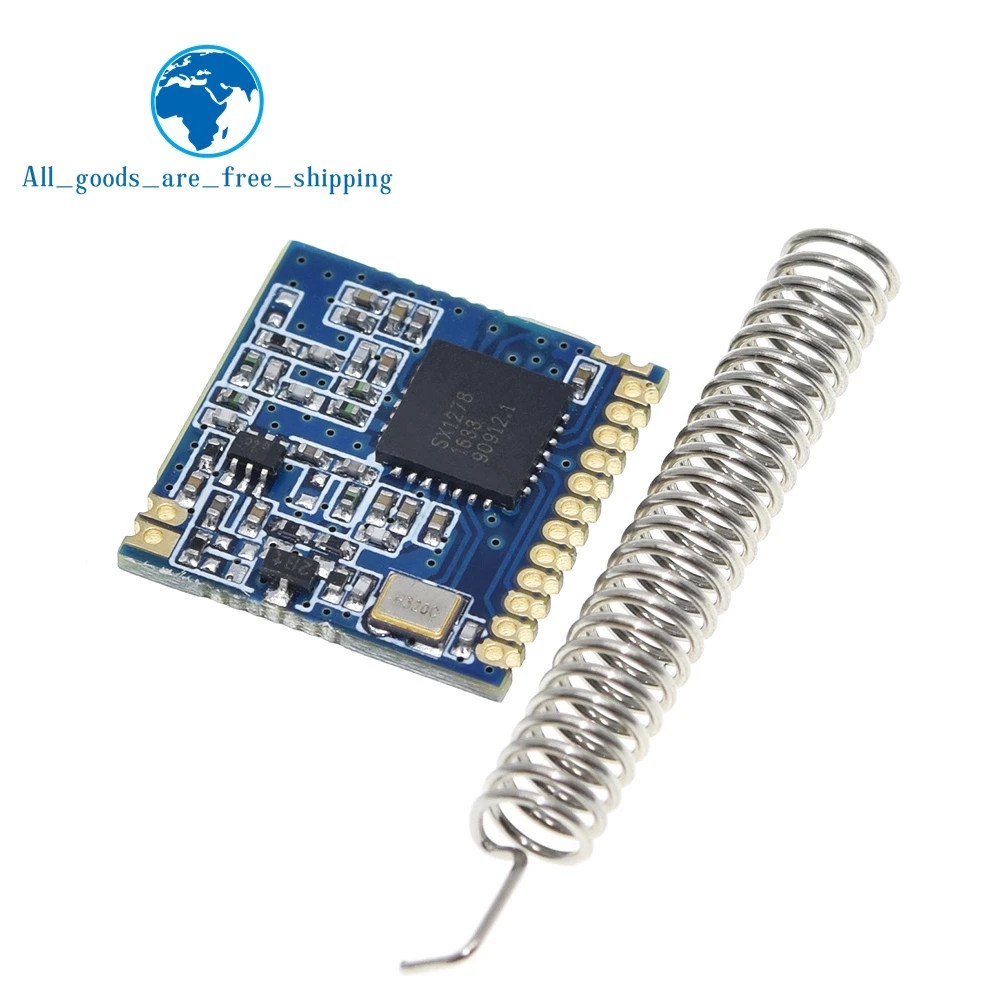

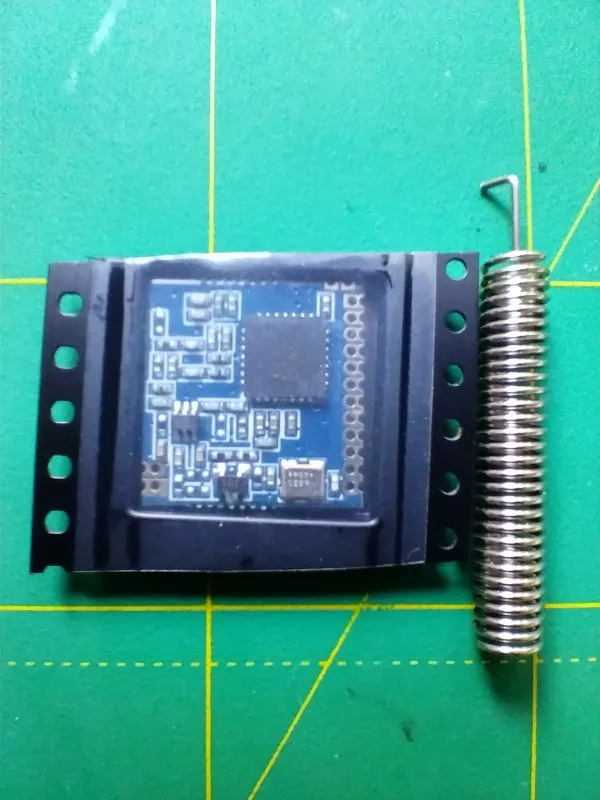

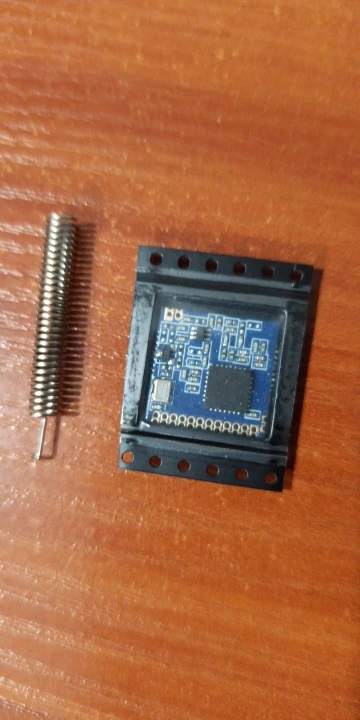

Беспроводной радиочастотный модуль дальнего действия LoRa SX1278, 433 МГц, DRF1278F для arduino

Беспроводной модуль XL1276-D01-это новейший беспроводной чип LoRaTM с технологией модуляции SEMTECH, модуль в дополнение к традиционной технологии модуляции GFSK, но также использует технологию расширенного спектра LoRa (remote), С передачей спектра на сверхдальние расстояния, высокой защитой от помех и минимизирует потребление тока. Использование режима LoRaTM может достичь высокой чувствительности-148 дБм, а благодаря встроенной выходной мощности + 20 дБм вы можете обеспечить передачу на сверхдальние расстояния с низким энергопотреблением, модуль подходит для любых сложных условий беспроводной передачи данных, таких как: Таблица, управление умным домом, автомобильная электроника, охранная сигнализация, Промышленные системы мониторинга и контроля, системы контроля сельскохозяйственного орошения дальнего действия и другие области применения. Модуль может быть легко встроен в существующий продукт или дизайн системы Заказчика, стандартный интерфейс SPI, что делает коммуникацию простой и лаконичной. Клиенты только в оригинальном устройстве микроуправления для компиляции простого протокола связи, вы можете добиться двусторонней связи для достижения передачи данных.

Второе: характеристики продукта

Технология FSK / GFKS, технология LoRa (удаленного) спектра

Полудуплексная связь

Супер защита от помех (коэффициент отклонения канала: 56 дБ)

Высокая чувствительность приема-дБм. (32M пассивный 10ppm кристалл)

Многодиапазонный ISM, нет необходимости применять для бесплатного использования частоты.

Многочастотный опционально, различная скорость передачи. Может использоваться в технологиях FDMA и FM.

Интеллектуальный сброс, мониторинг низкого напряжения, таймер пробуждения, режим низкого энергопотребления, спящий режим

Низкое энергопотребление для приема тока: 10-12 мА

256-bit FIFO TX / RX

Функция обнаружения каналов RSSI

Режим передачи: FIFO/прямой режим (рекомендуется режим упаковки FIFO)

Конфигурация: AFC/функция пробуждения по воздуху/низкое энергопотребление/датчик несущей службы/исправление ошибок FEC/Шифрование AEC

Передача на сверхдальние расстояния открывается до 5 км.

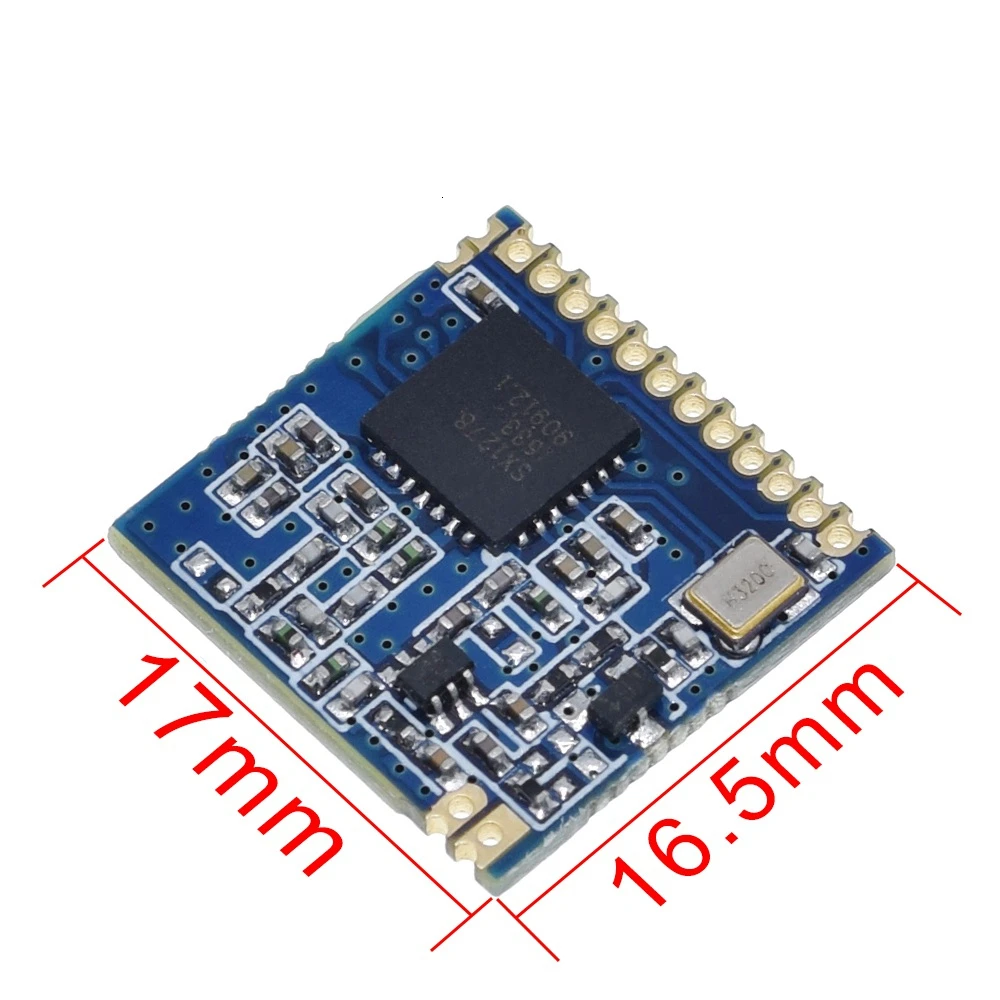

Размер модуля: 17*16,5 мм

Три: применение продукта

1) дистанционное управление и система сбора данных

2) считывание беспроводного счетчика (счетчик воды, счетчик, счетчик газа)

3) Беспроводная Заказная машина, нефтяное месторождение, горнодобывающая зона, площадка, завод и другая оригинальная интерфейсная система 485/232

4) сбор промышленных данных, передача, интеллектуальная система управления

5) Беспроводная сигнализация

6) Интеллектуальная система мебели

7) Система видеонаблюдения для младенцев/Больничная система пейджинга

8) Беспроводная небольшая система передачи данных

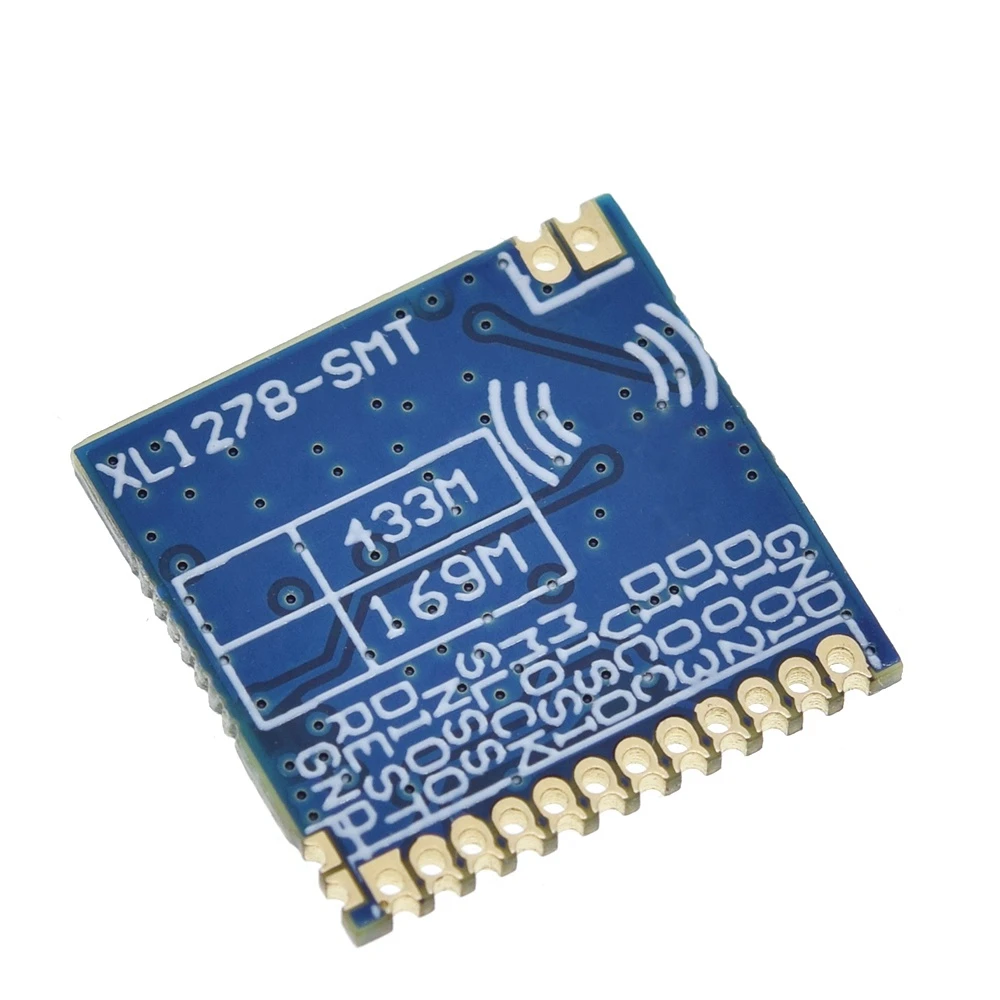

Четвертое: определение интерфейса

Заказ

Определение

Описание

Примечания

1

GND

Сигнальная земля

2

Дио1

Цифровой ввод/вывод, можно настроить

3

DIO2

Цифровой ввод/вывод, можно настроить

4

DIO3

Цифровой ввод/вывод, можно настроить

5

VCC

Источника питания

3,3 В (1,8 ~ 3,6 В)

6

Мисо

Вывод данных SPI

7

MOSI

Вывод данных SPI

8

SCK

Вход часов SPI

9

НСС

Выбор чипа SPI

10

Дио0

Цифровой ввод/вывод, можно настроить

Обратитесь к процедуре прерывания

11

Отдых

Сброс

12

Отдых

Сброс

13

GND

Сигнальная земля

14

Дио4

Цифровой ввод/вывод, можно настроить

15

Дио5

Цифровой ввод/вывод, можно настроить

16

Муравей

Интерфейс антенны

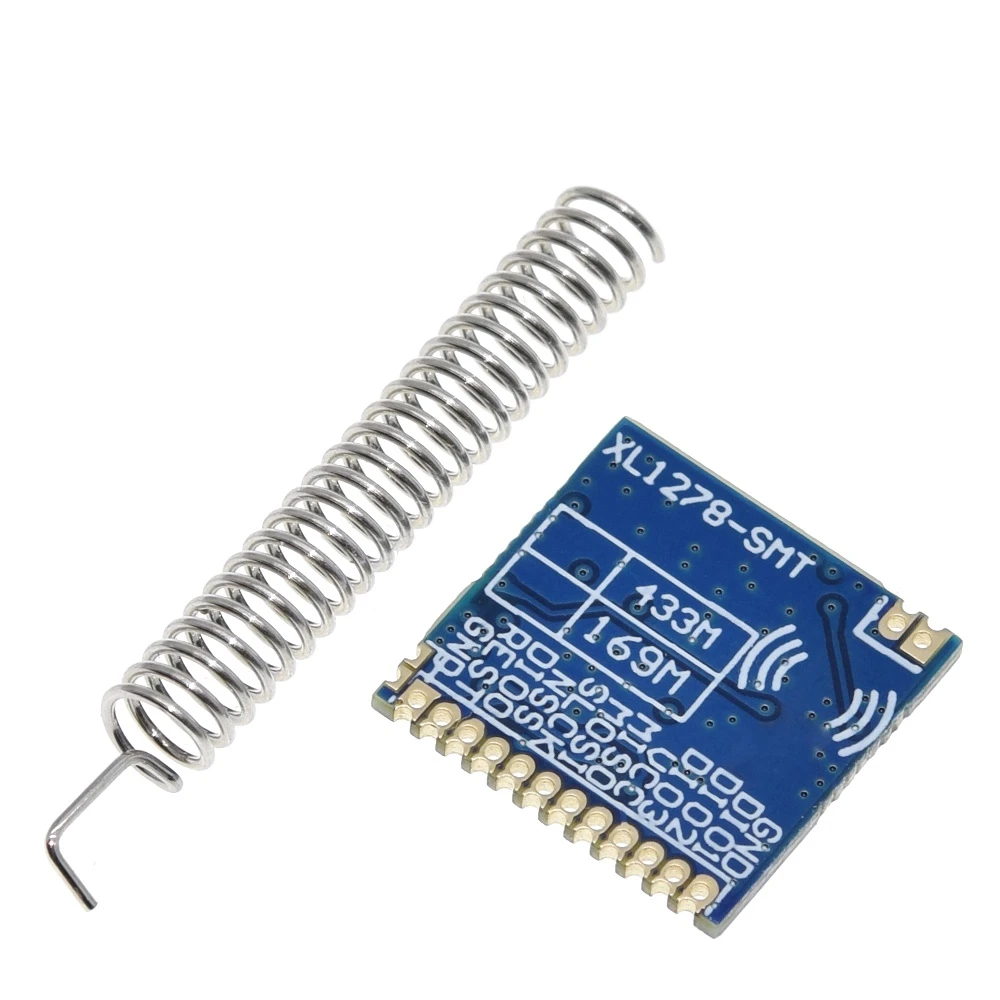

Передняя часть модуля

Внешний интерфейс

Пять: характеристики параметров

Проект

Описание

Минимальное значение

Типичное значение

Максимальное значение

Блок

Рабочее напряжение

1,8

3,3

3,6

V

Рабочая температура

-20

25

70

°

Рабочая частота

410

433

525

МГц

Мощность передачи

19

20

20,5

ДБм

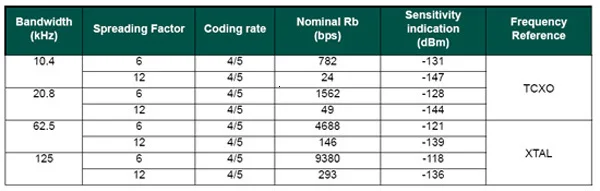

Чувствительность приема

FSK @ 1,2 K

Отклонение частоты 5K

-121

ДБм

Lora @ 146bps

BW = 62,5 кГц

SF = 12

-139

ДБм

Lora @ 293bps

BW = 125 кГц

SF = 12

-133

ДБм
