Описание товара
Усилитель Желчного Камня HV6 с использованием трубчатого дифференциала, усиление напряжения трубки, выход торцевой трубки конструкции Дарлингтона (ток покоя не менее 100 мА).
Используя равномерные искажения трубки в качестве входного конца, чувство слуха, как правило, теплое и хорошее.
Односторонний выход высокого тока, без искажений кроссовера, особенно красивое прослушивание;
Односторонний билиарный камень изменил чистый билиарный усилитель (не трансформатор), что имеет недостатки недостаточной поддержки наушников со средним и низким сопротивлением, И может сохранить неповторимое очарование односторонних желчевыводящих путей.
Технический анализ:
1. Высоковольтная Деталь: путем двойного выпрямления двойной 15 В переменного тока до 2,5 В постоянного тока, а затем электронной фильтрации и вывода 90-95 в для подачи желчного протока;
Входная конструкция желчного протока: дифференциальный входной этап желчи; После того, как напряжение 90-95 в проходит через зеркальный источник, напряжение, достигающее анода, достигает 71 в, этого достаточно для работы общего желчного протока, и устанавливает ток покоя входного каскада на 3,4 мА, 1,7 мА на руку. Ма
2. Источник питания накаливания: полноволновое исправление двойной 15В, регулятор напряжения LM337 до-12V6, со струной и переходной крышкой на плате, параллельный блок питания 12V6 или серии 6V3 для разных трубок;
3. Задержка включения и защита: Установите на мВ для защиты, 40 секунд для задержки
4. Выходной этап: выпрямление моста для двойного 15 В переменного тока, источник питания с LM7815-7915, HV-6 со структурой Дарлингтона, Односторонний выход, 100 мА на трубку и сервосхема постоянного тока, среднее напряжение в основном стабильное в плюс-минус 1 мВ;
Меры предосторожности
Примечание: это чистая печатная плата и без оборудования.
На плате нет зарезервированного разъема для наушников и положения потенциометра, также требуется внешняя линия полета.
Список товаров

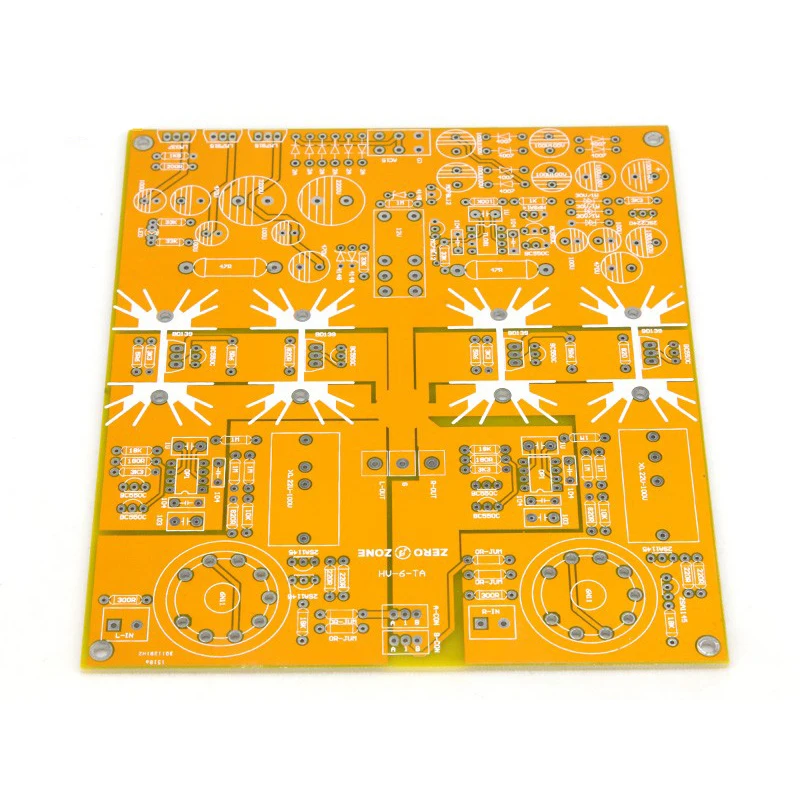

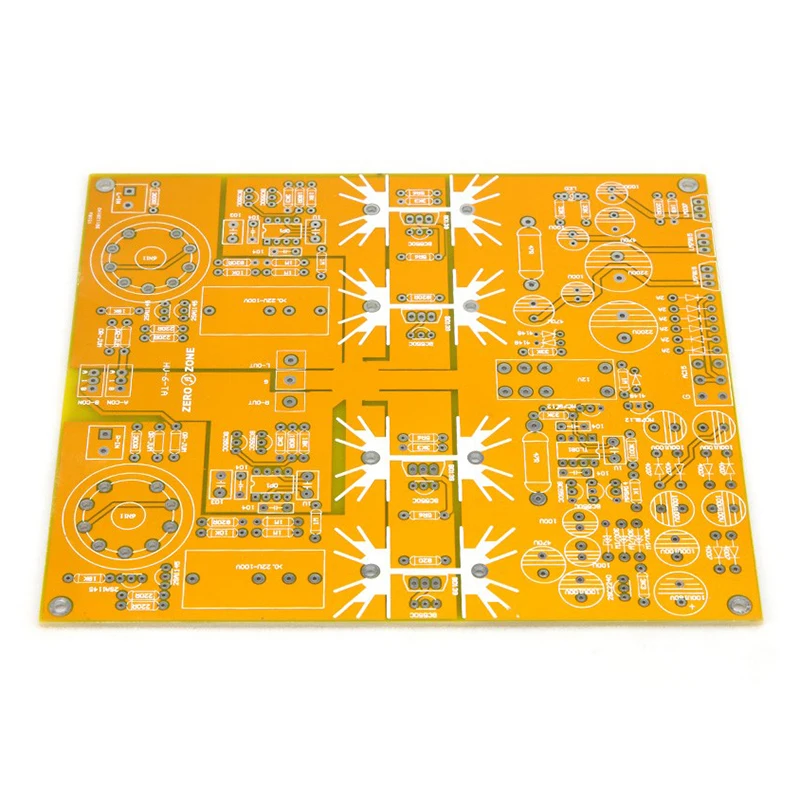

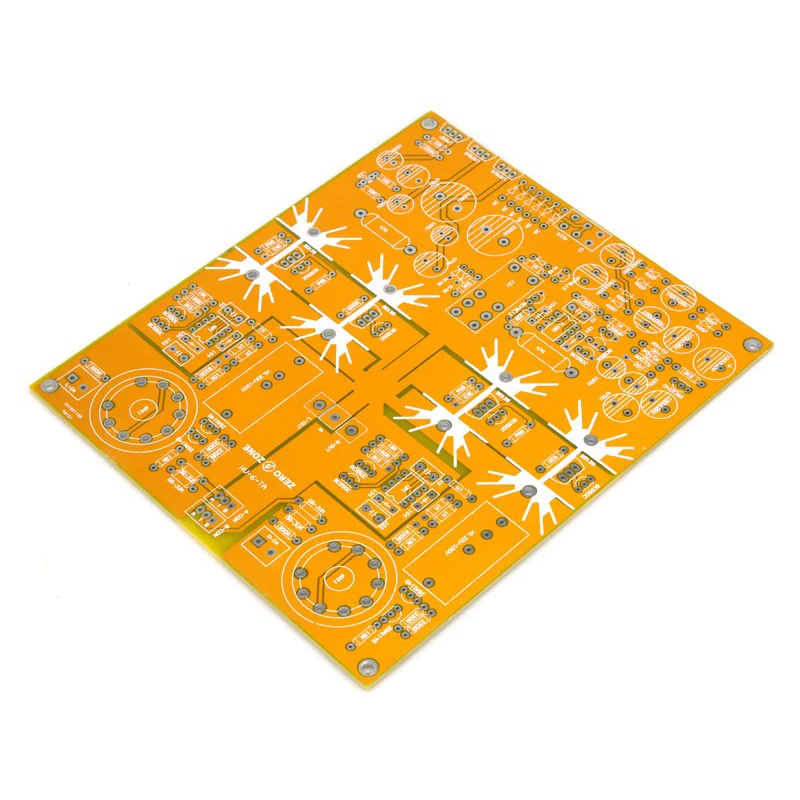

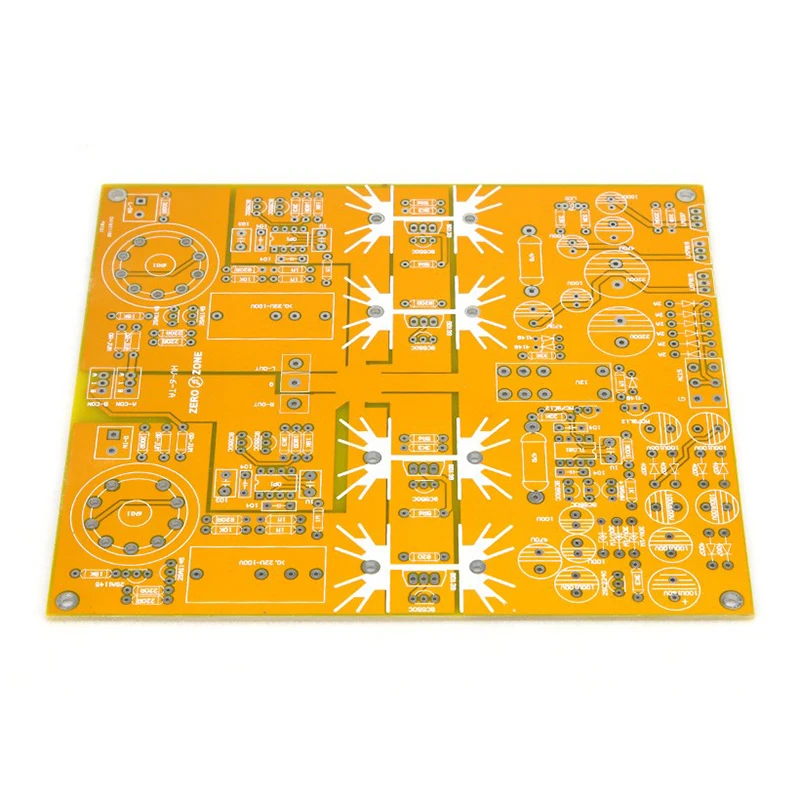

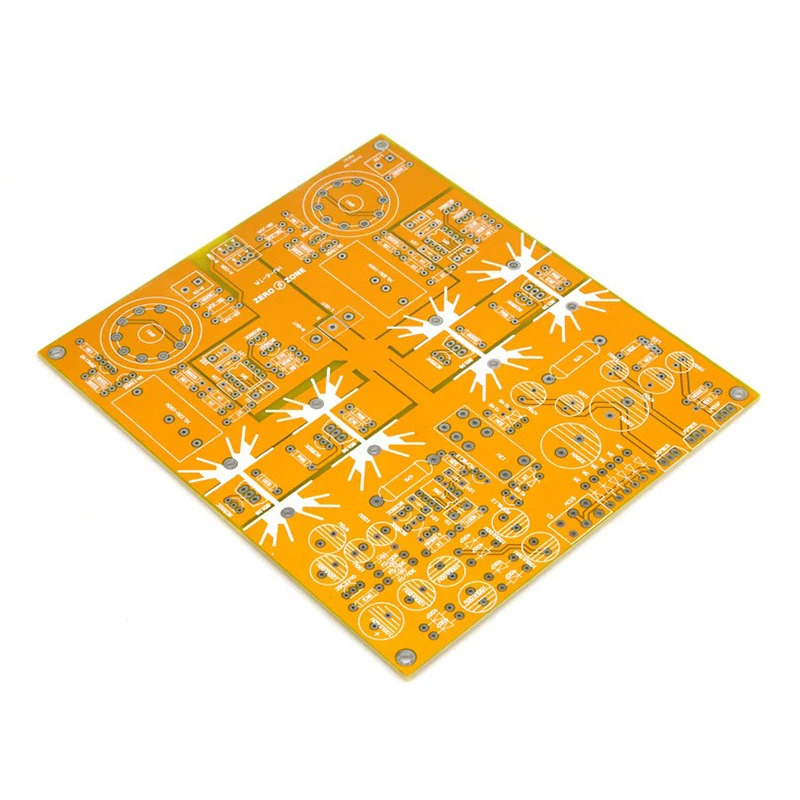

HV-6-TA Gallstone усилитель для наушников PCB X1
