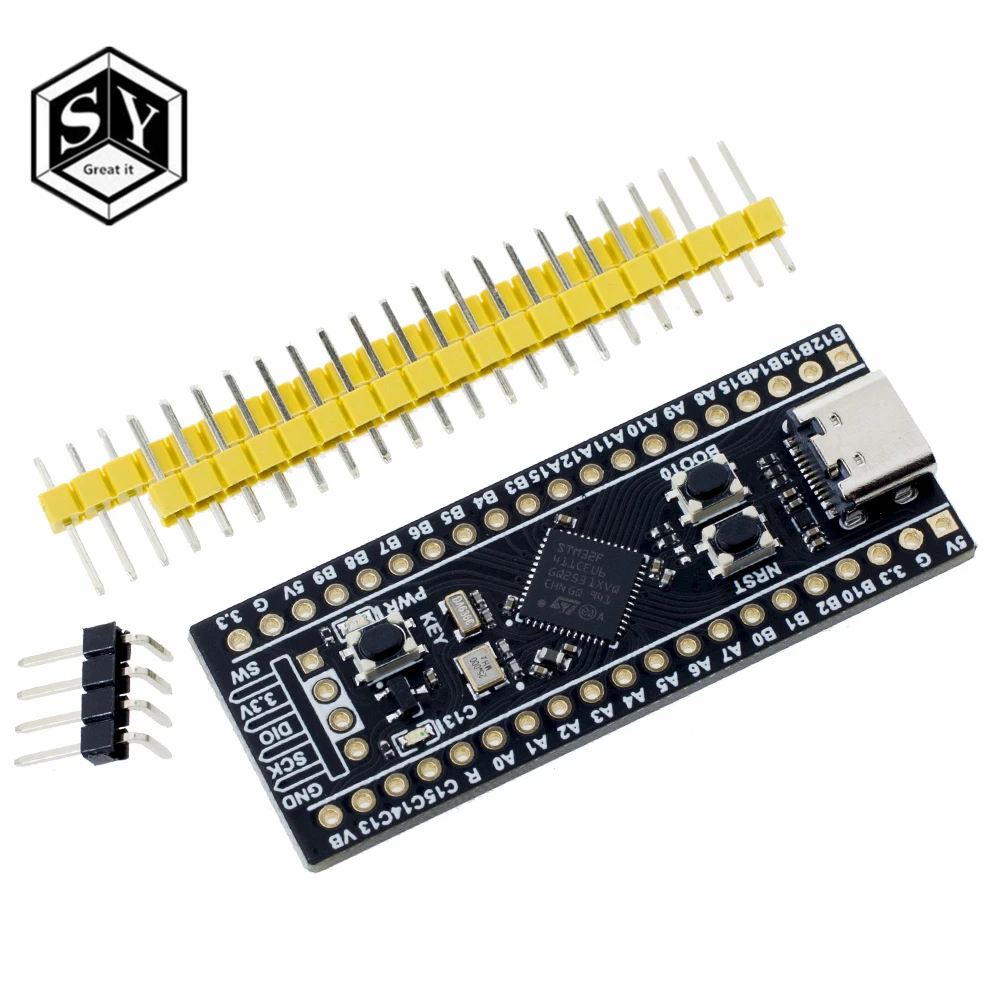

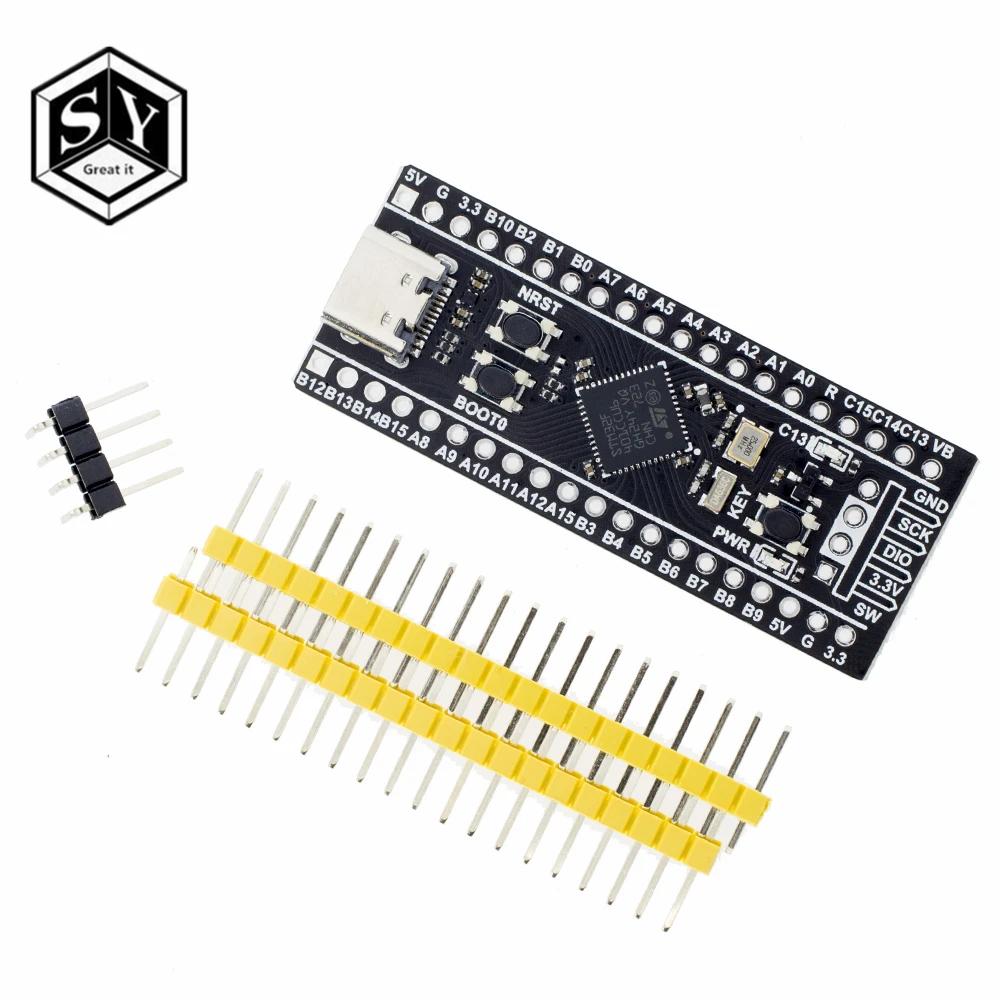

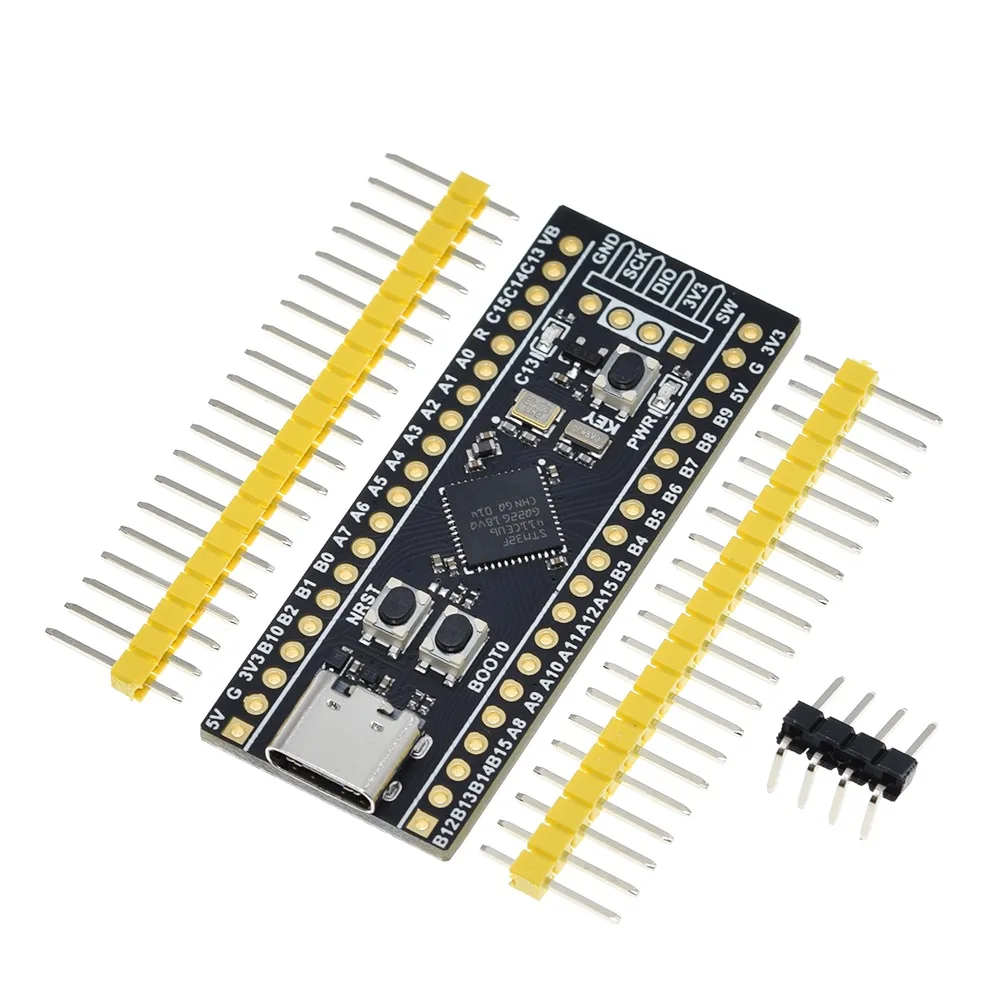

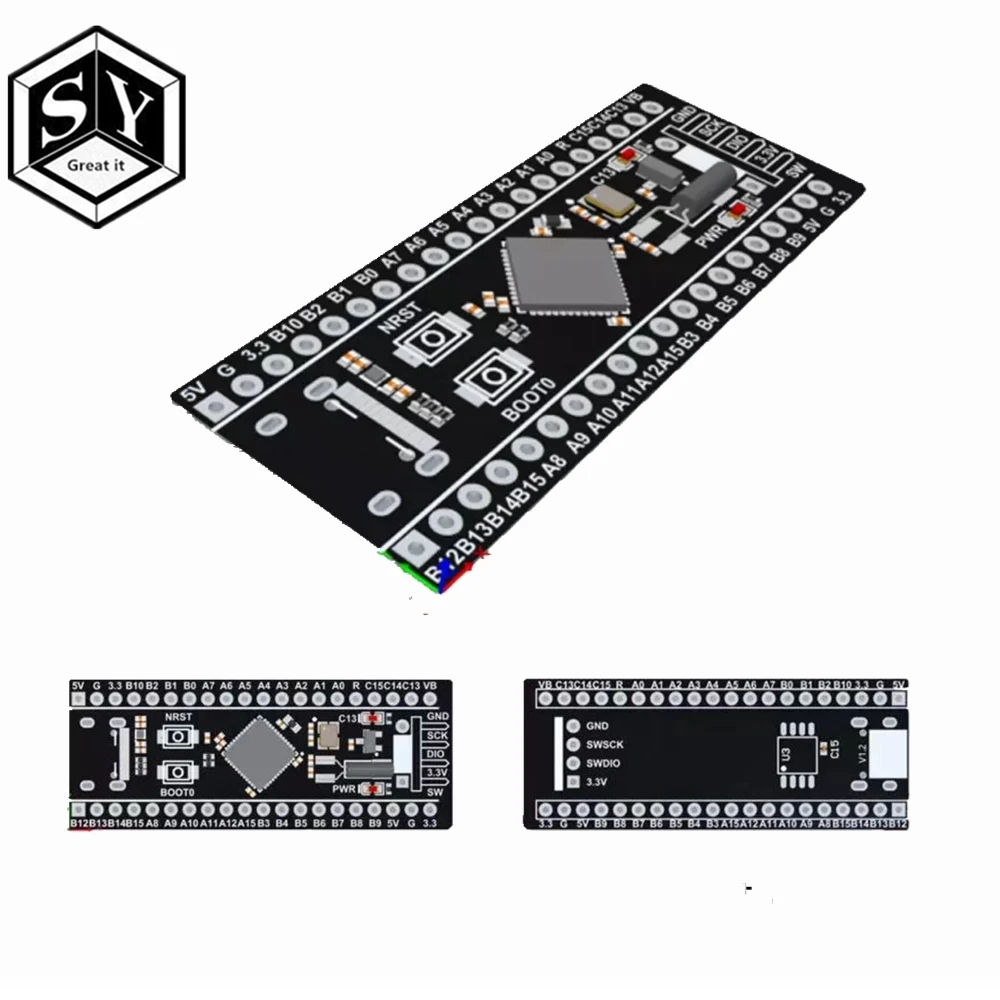

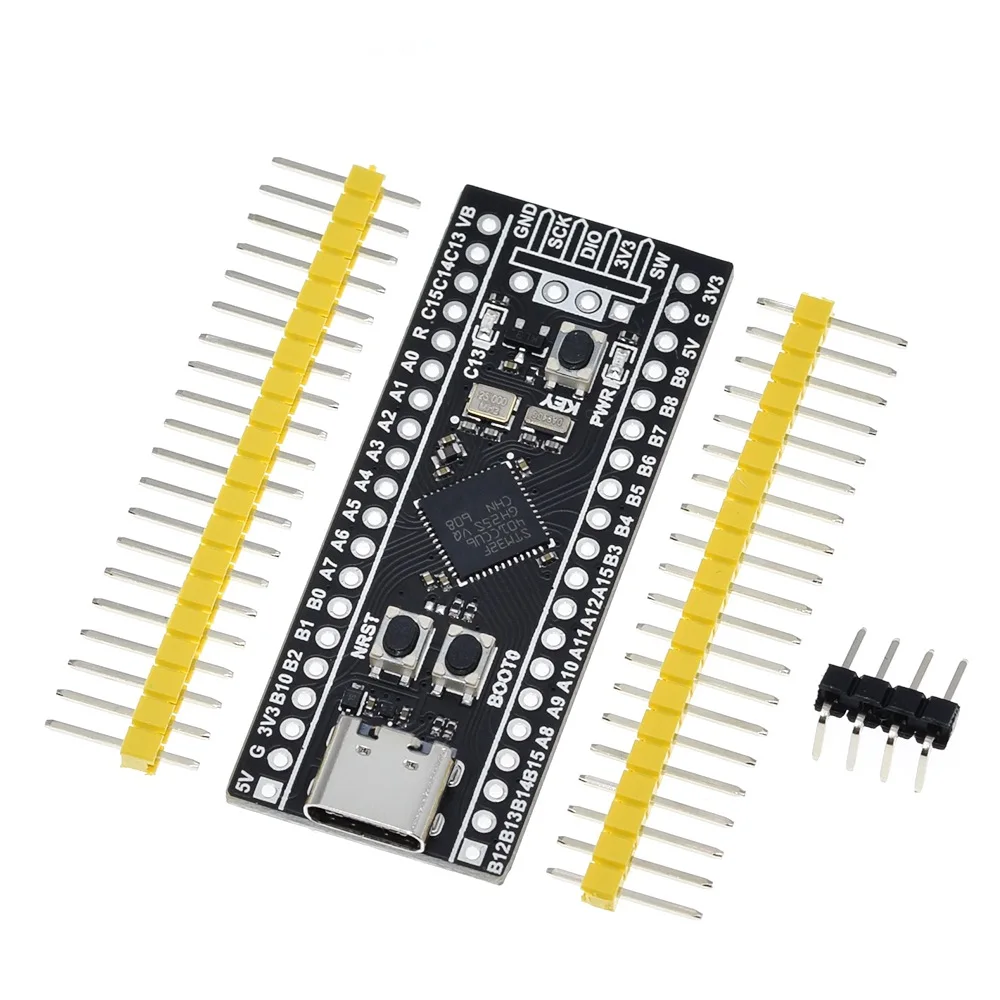

Макетная плата STM32F401 STM32F401CCU6 STM32F411CEU6 STM32F4, обучающая плата
Последнее обновление: 15.09.2024
16 Отзывов
27 Заказов
Https://github.com/WeActTC/MiniF4-STM32F4x1.git
Пароль: GXNX
Почему стоит выбрать 401?
В серии F401 чип самый дешевый, даже дешевле, чем некоторые F1, и раздавил F1 на основной частоте, и имеет арифметический модуль с плавающей точкой, порт IO содержит все основные функции. Таким образом, можно обеспечить платформу обучения с очень высокой стоимостью производительности для начинающих. В практических приложениях это не потому, что вычислительная мощность недостаточна, а порт ввода-вывода неполный и препятствует развитию.
25 МГц высокоскоростной кварцевый генератор 32,768 k низкоскоростной кварцевый генератор

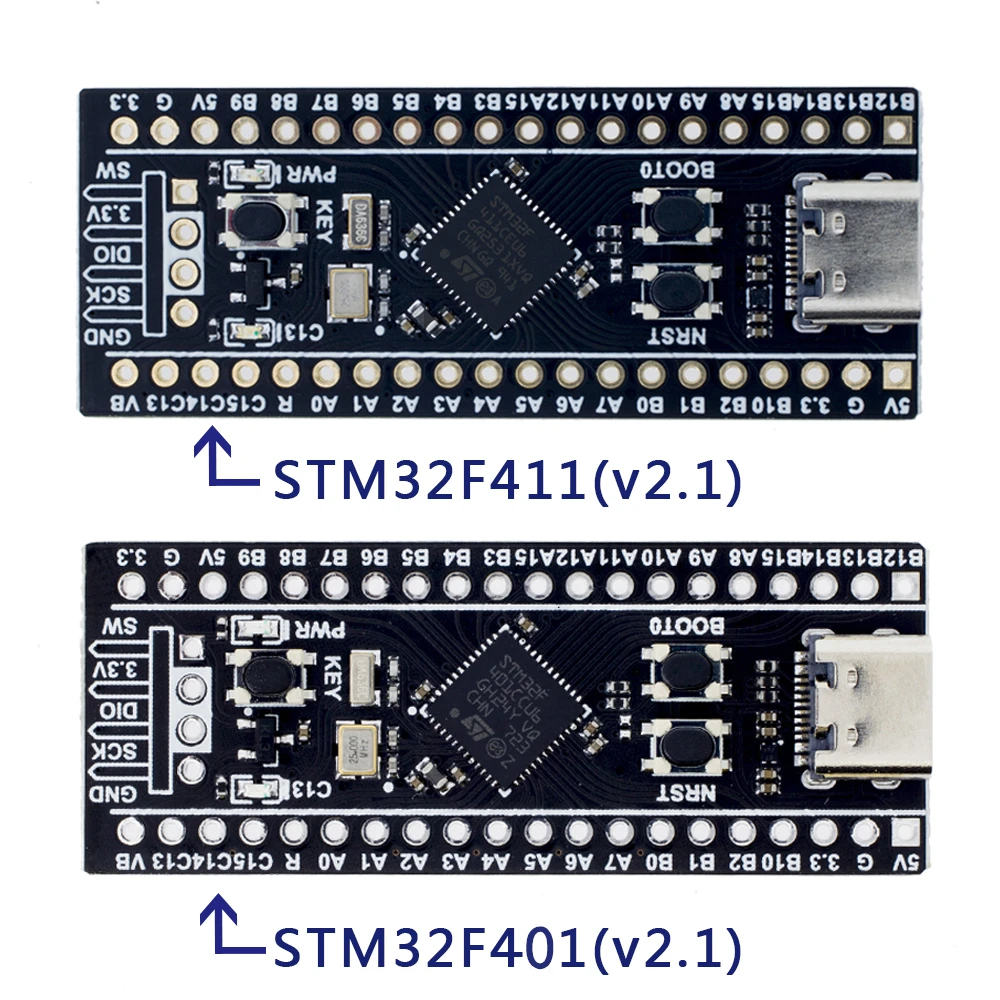

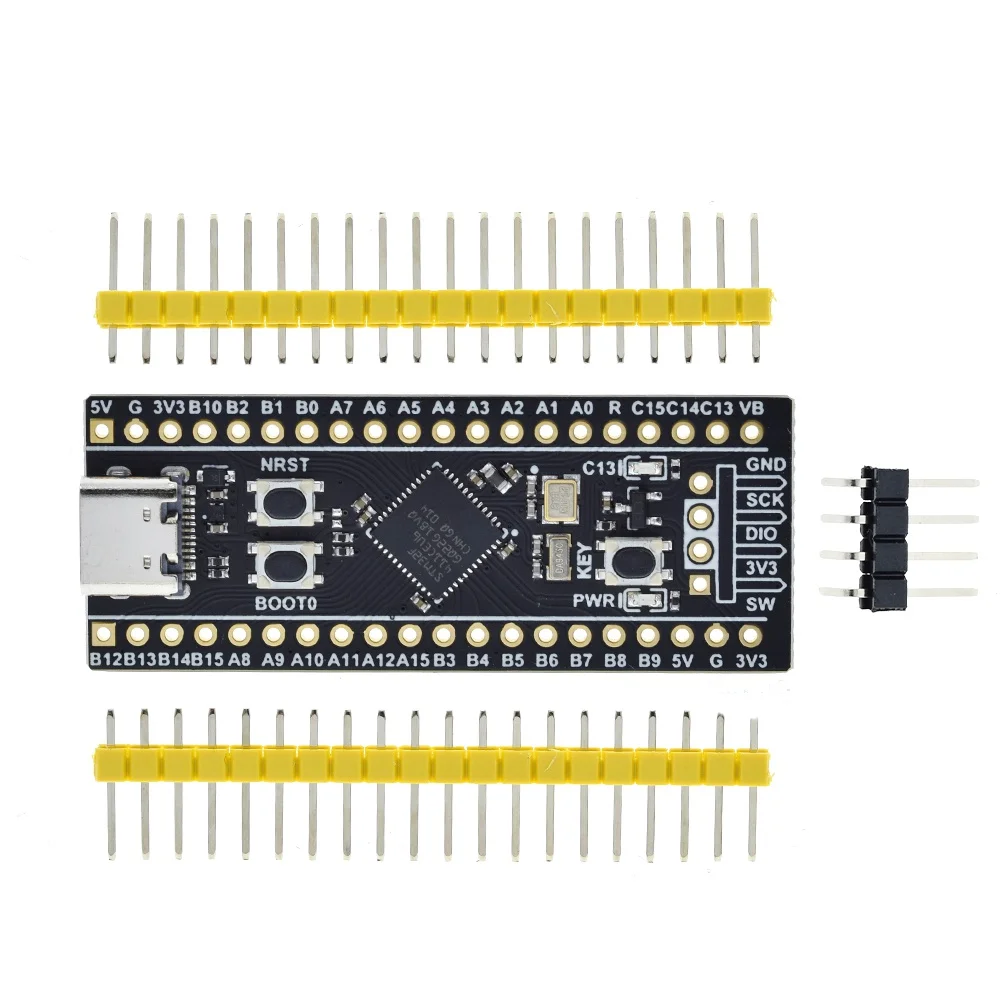

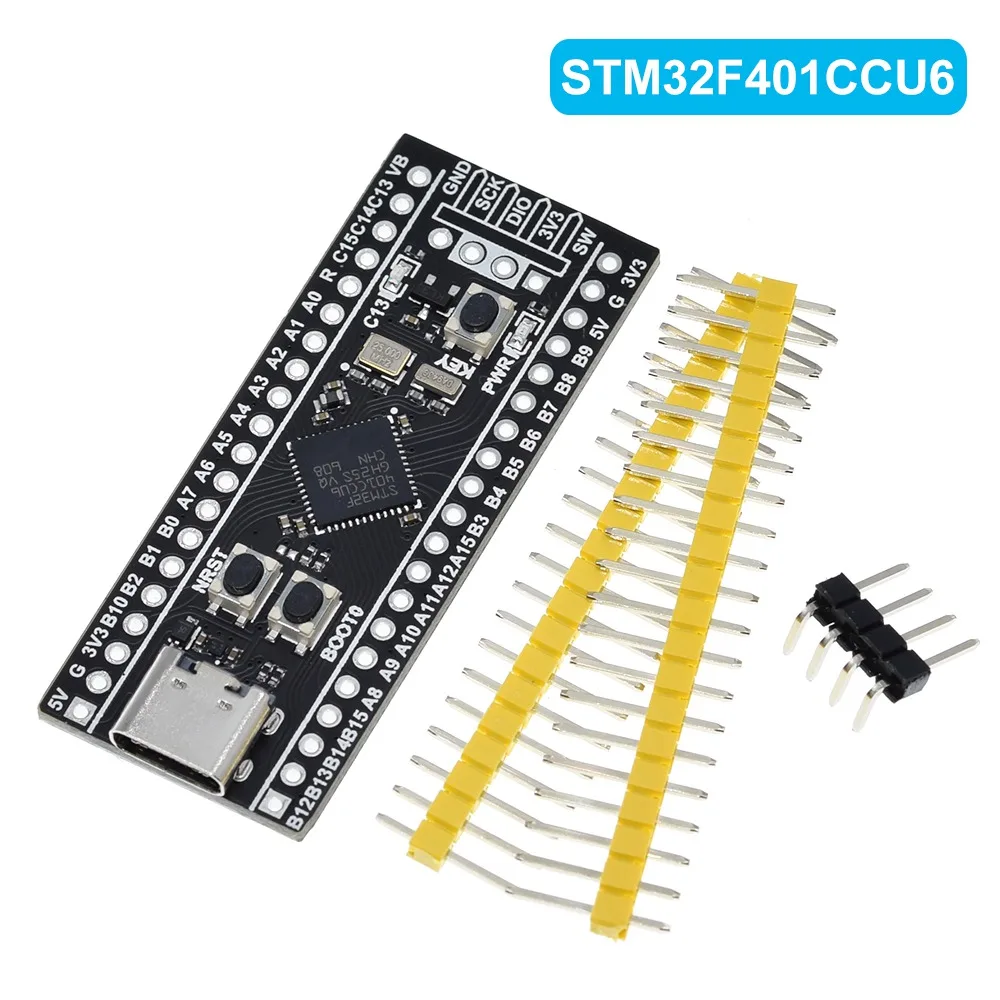

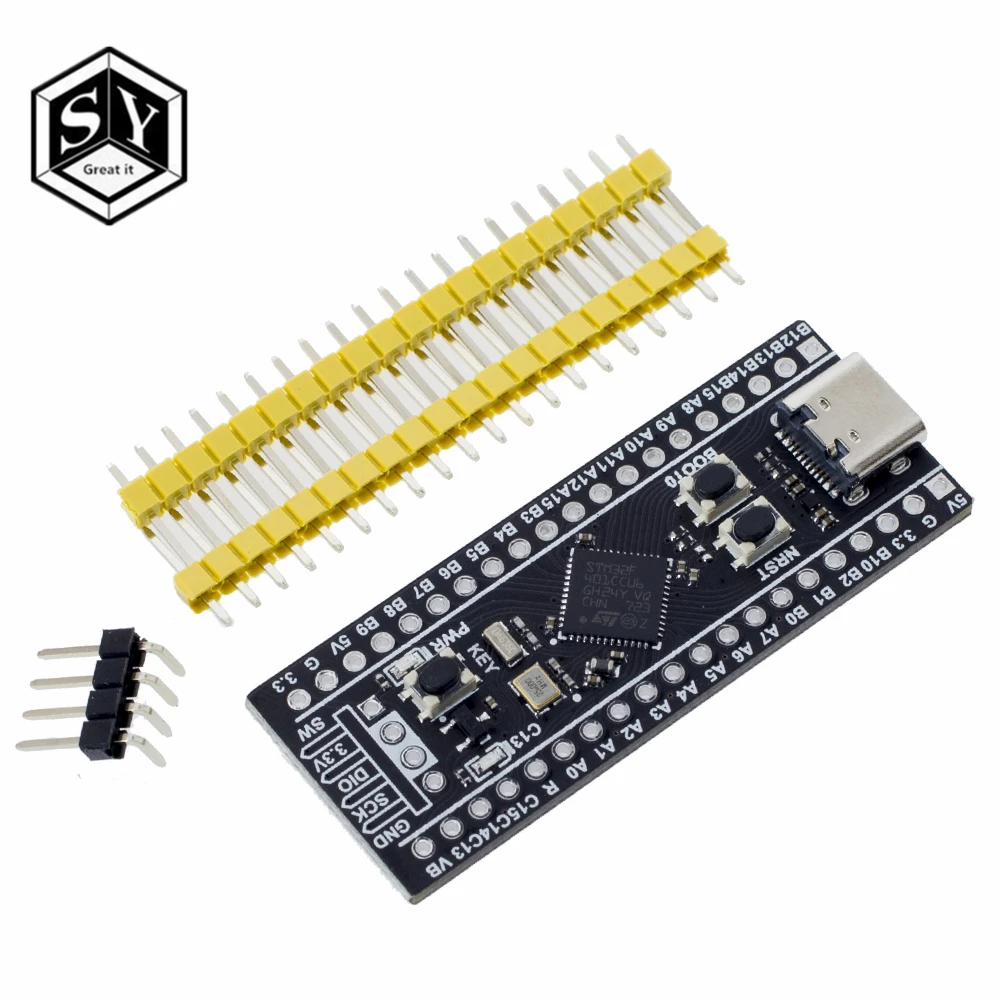

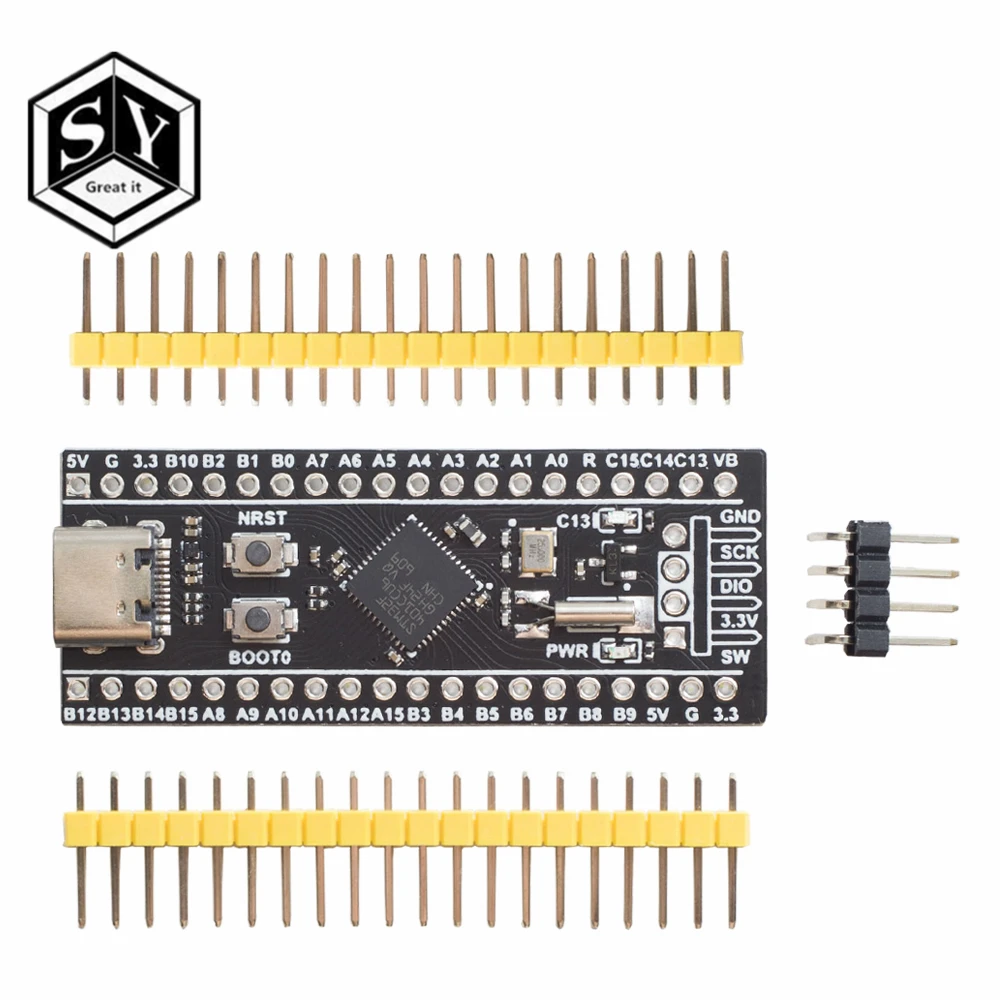

STM32F401CCU6 core board 64 КБ RAM 256 Кб ROM

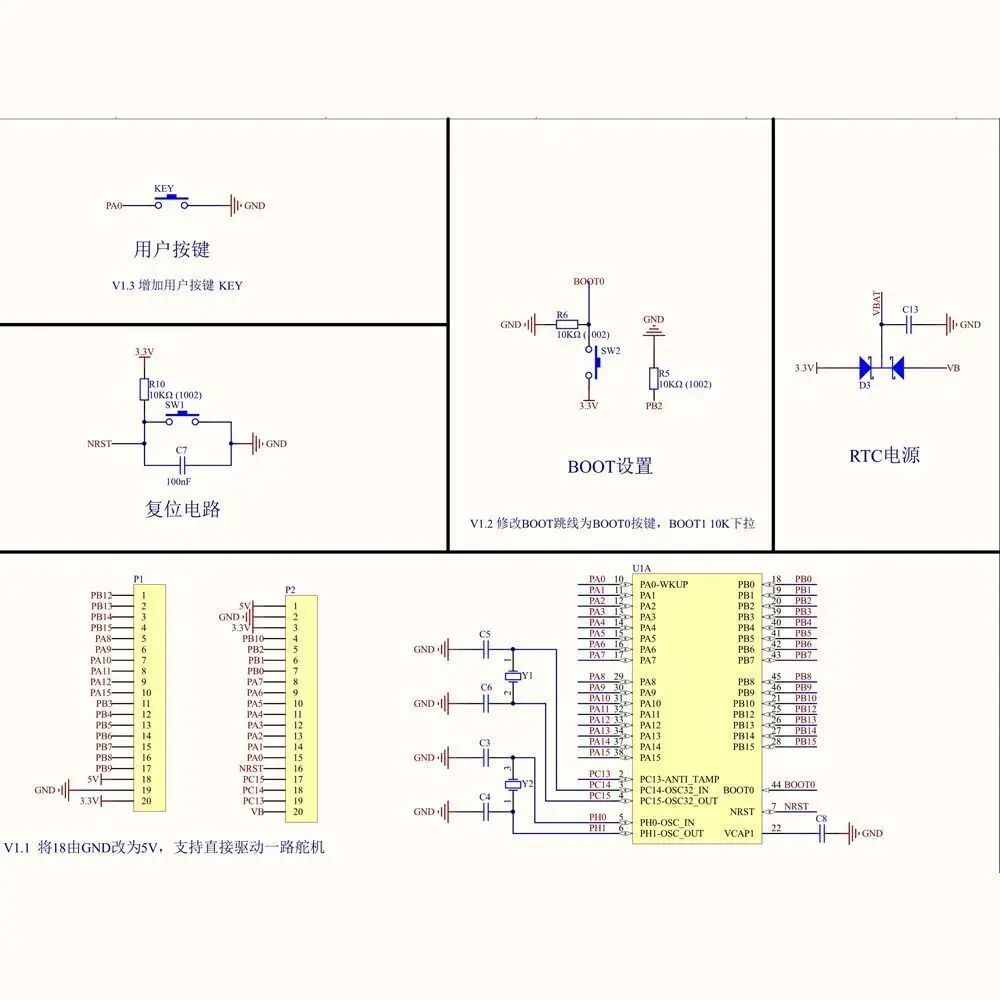

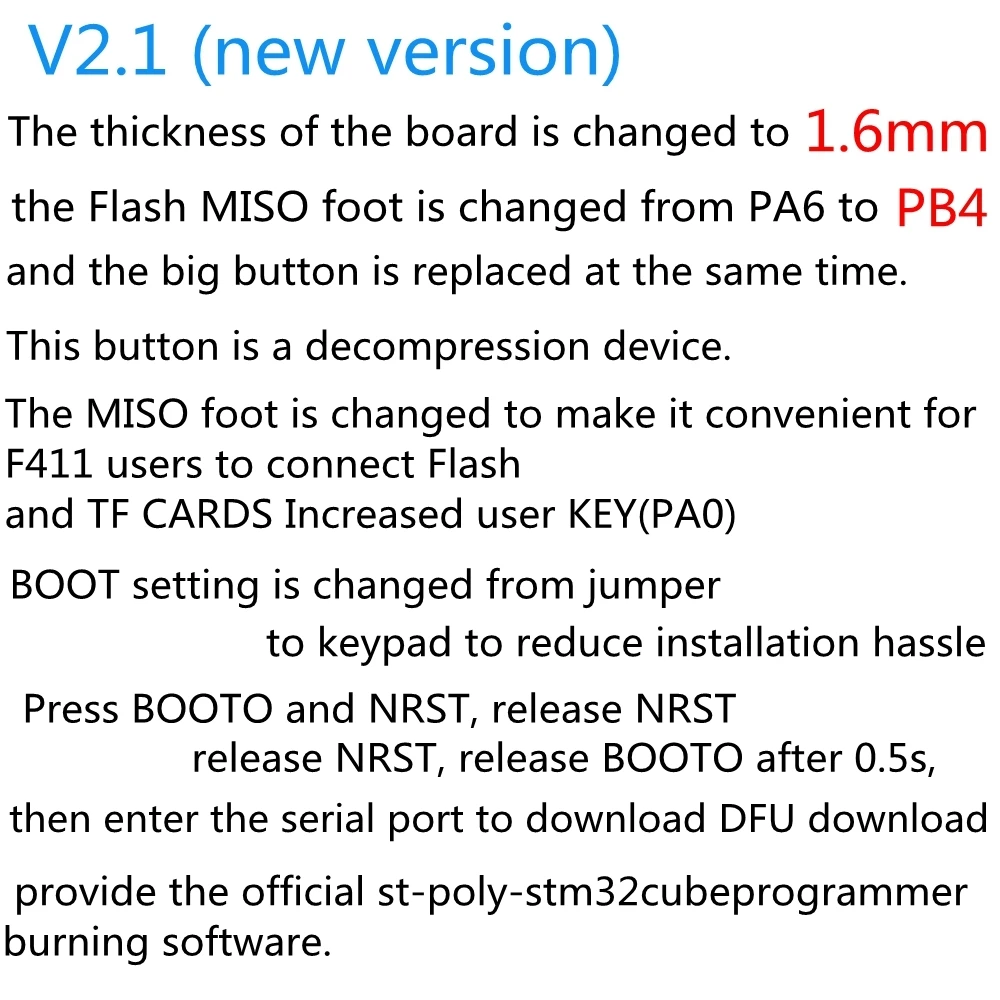

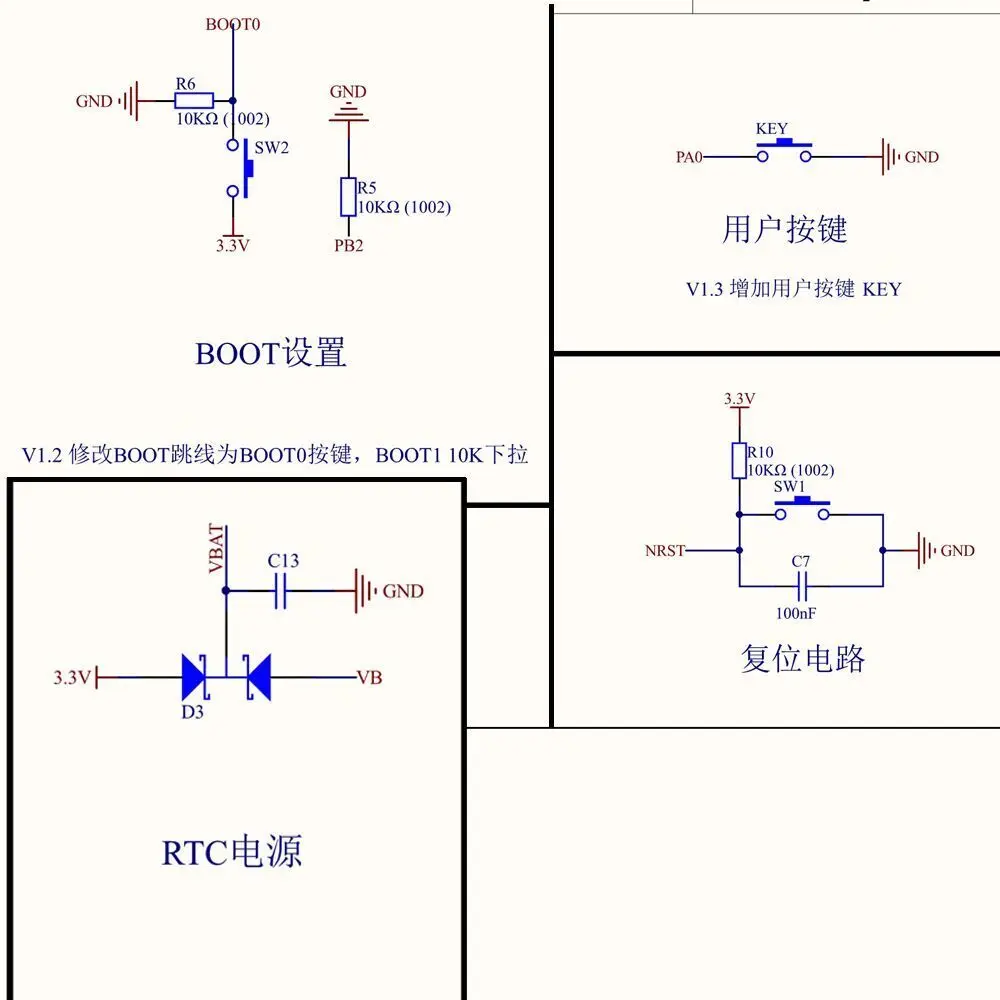

Настройки загрузки изменяются с перемычки на кнопку, чтобы уменьшить проблемы с установкой, нажав
Загрузка BOOT0 и NRST, выпуск NRST для доступа к загрузке последовательного порта, загрузка DFU, предоставление официального программного обеспечения ST multi-in-one STM32 Cube.

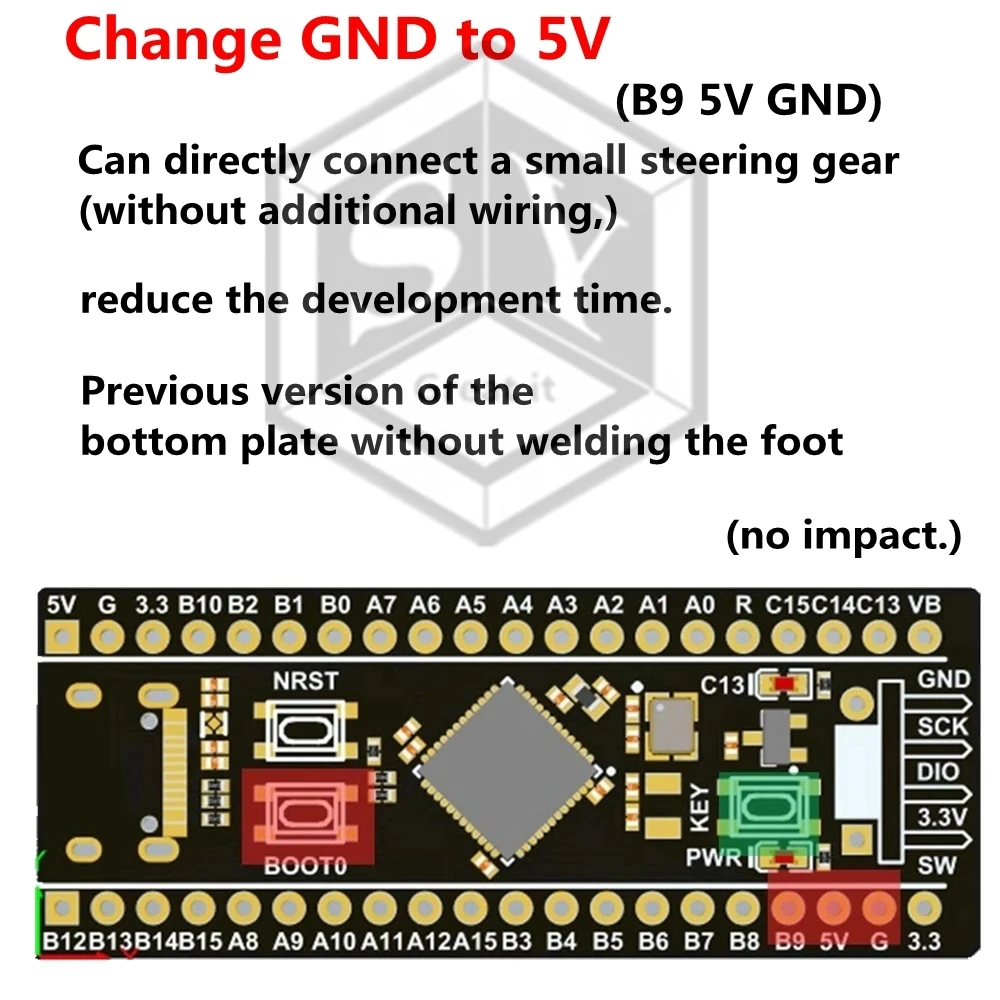

GND заменен на 5 В B9 5 В GND, что позволяет напрямую подключать небольшой рулевой механизм без дополнительной проводки и сократить время разработки.
Предыдущие версии подошвы нельзя приваривать к стопе, без ударов. 、

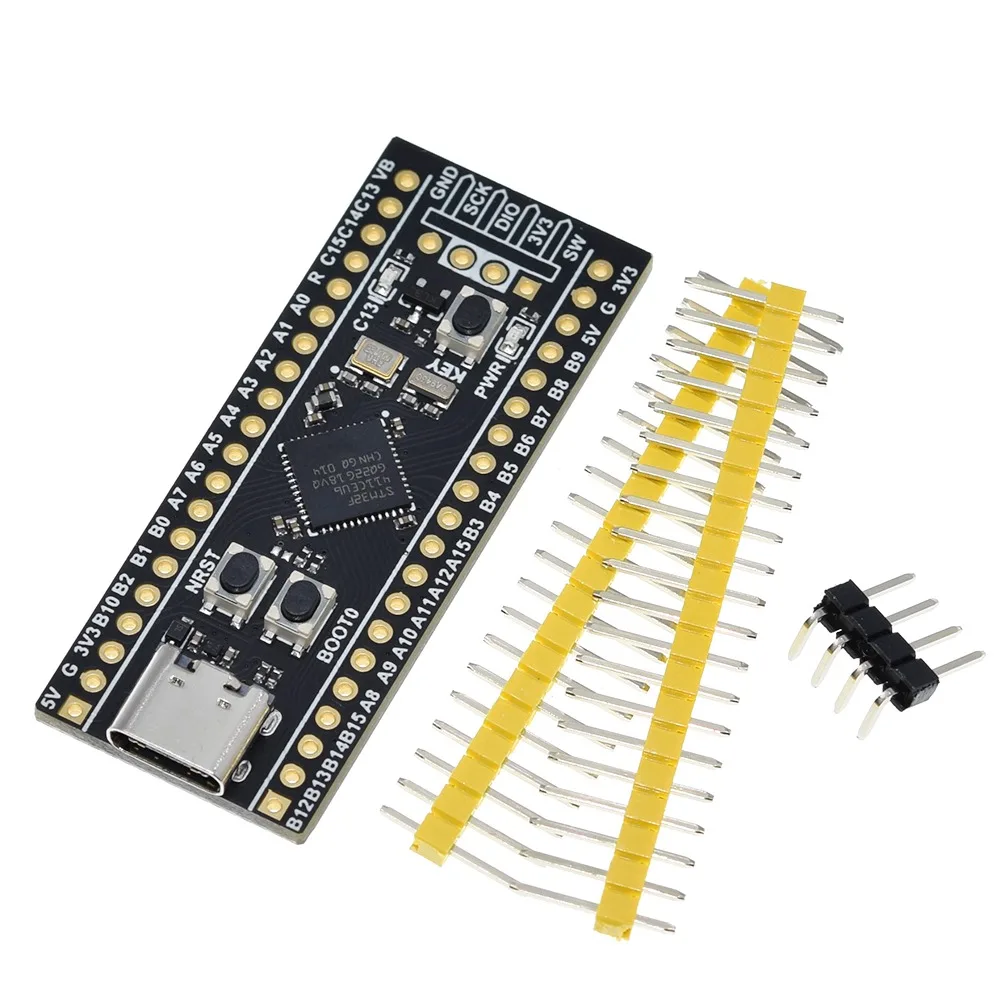

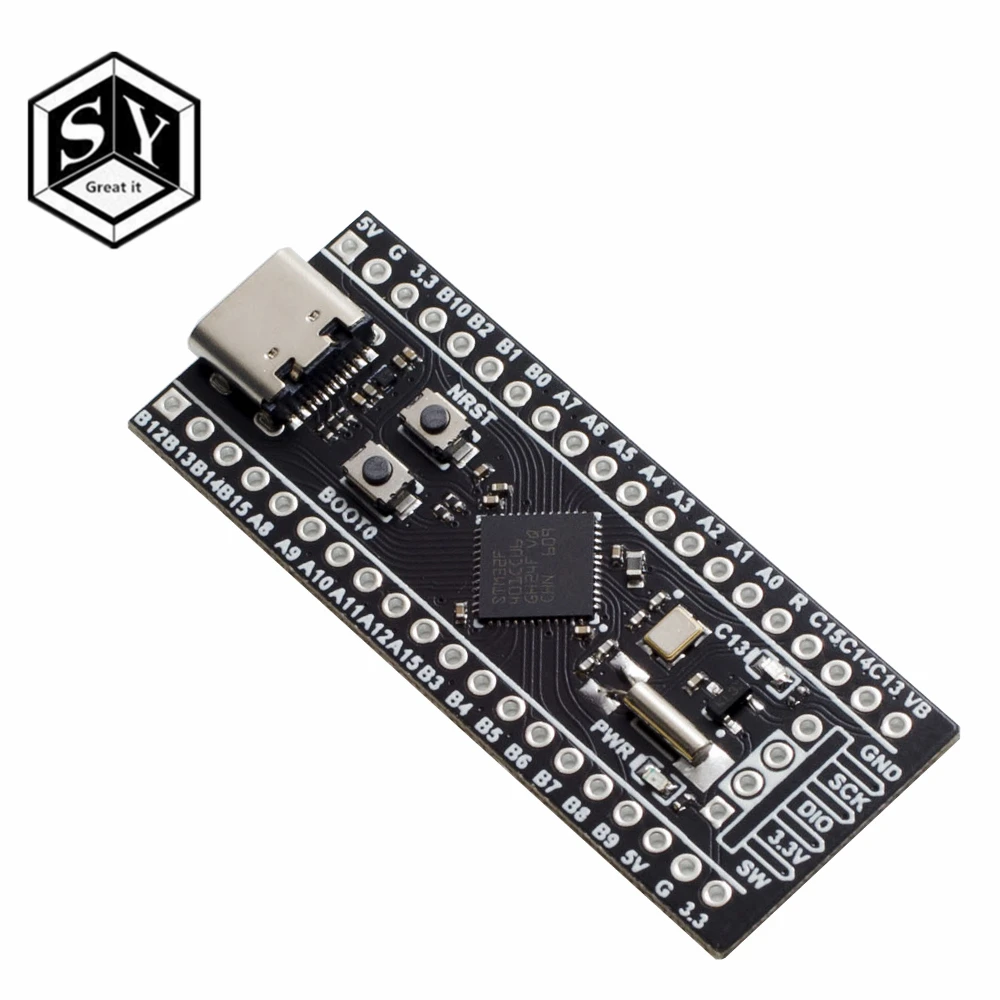

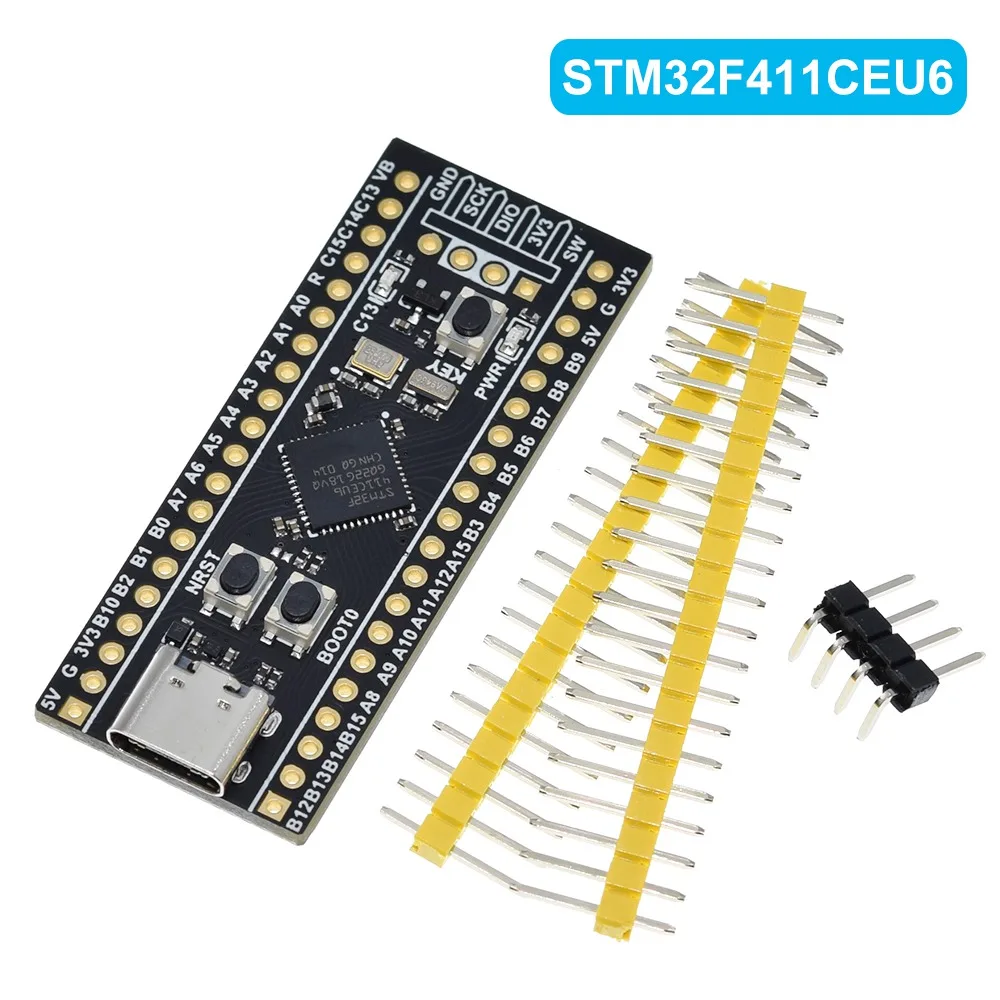

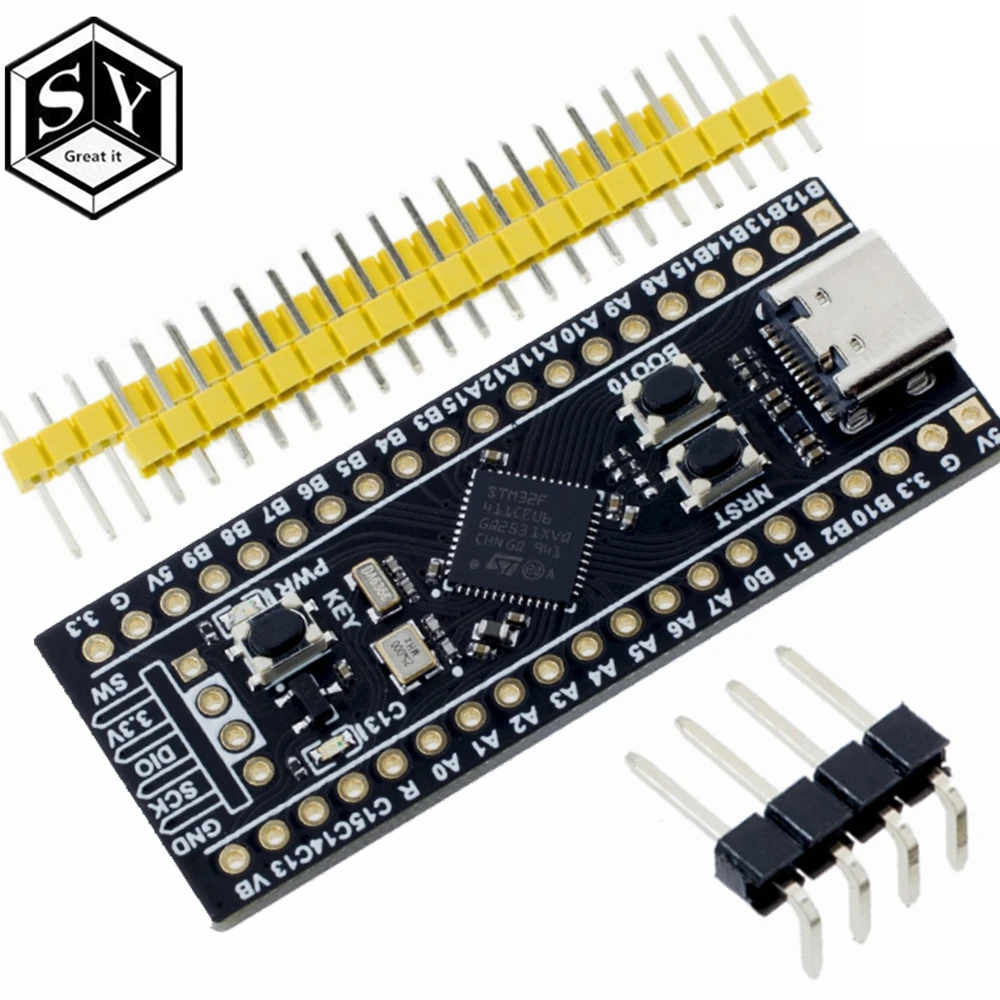

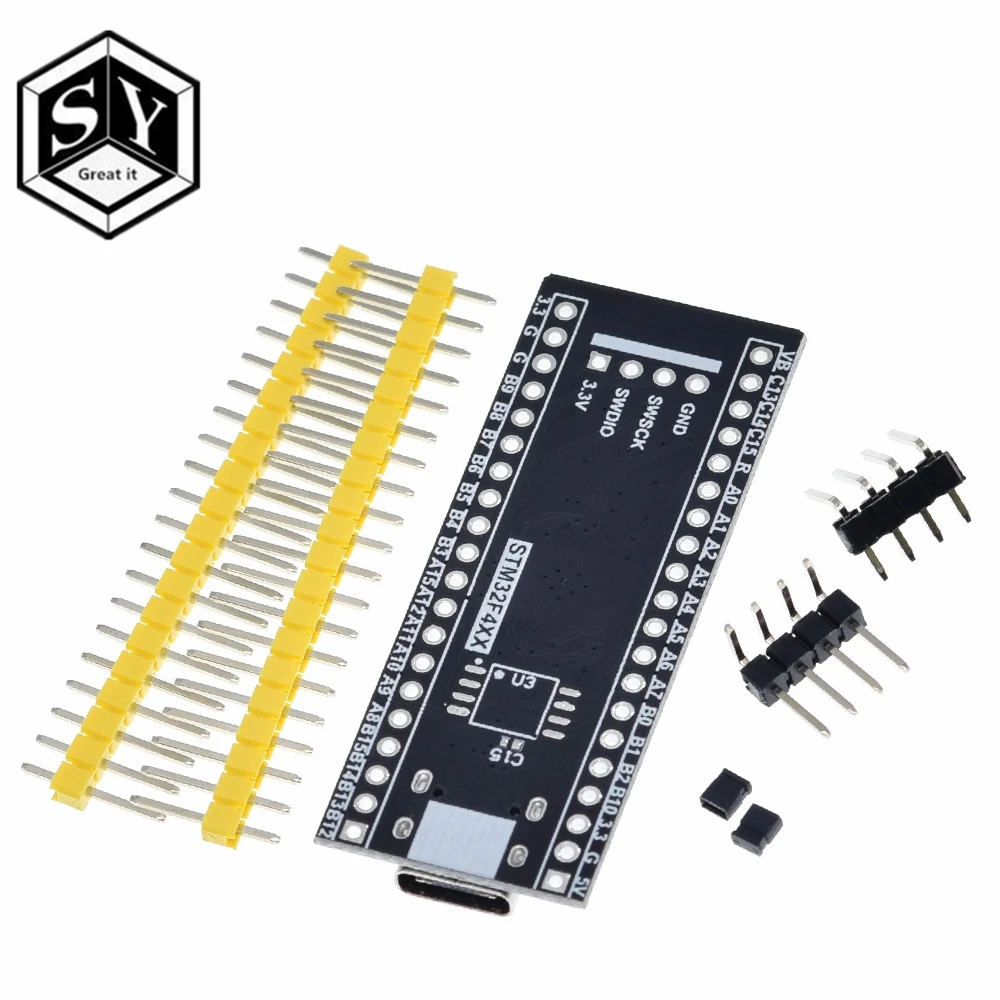

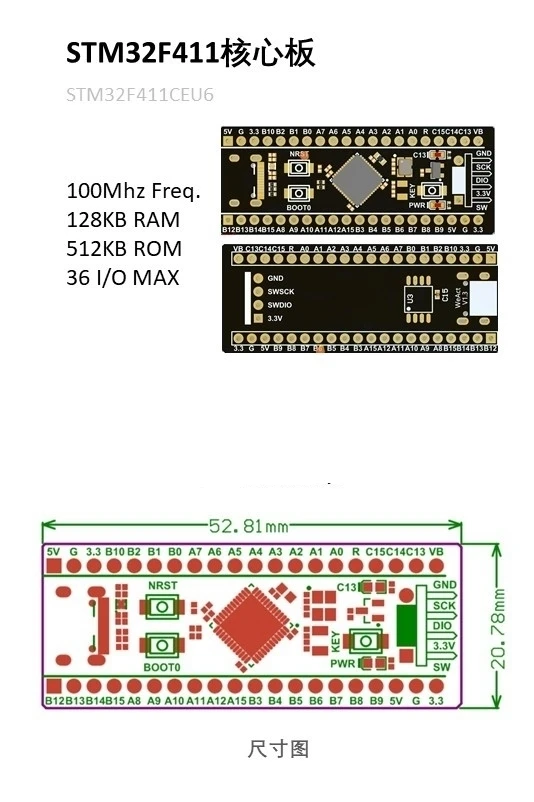

STM32F411CEU6 основная плата 128 Кб RAM 512 Кб ROM
Ссылка: https://pan.baidu.com/s/1vW9H-q9C5n2yVAEp38pw5A
Пароль: GXNX

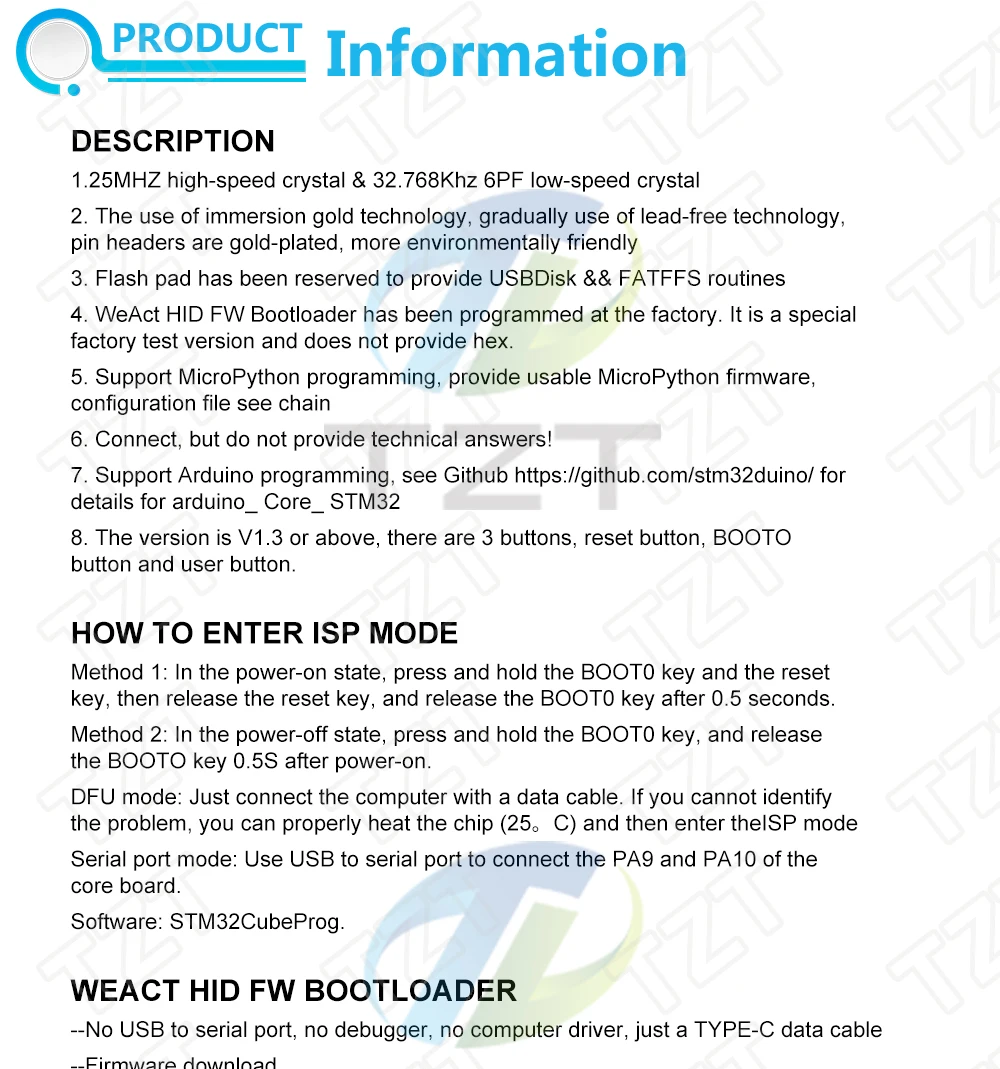

1. Высокоскоростной кварцевый генератор 25 МГц и низкоскоростной кварцевый генератор 32,768 кГц 6PF

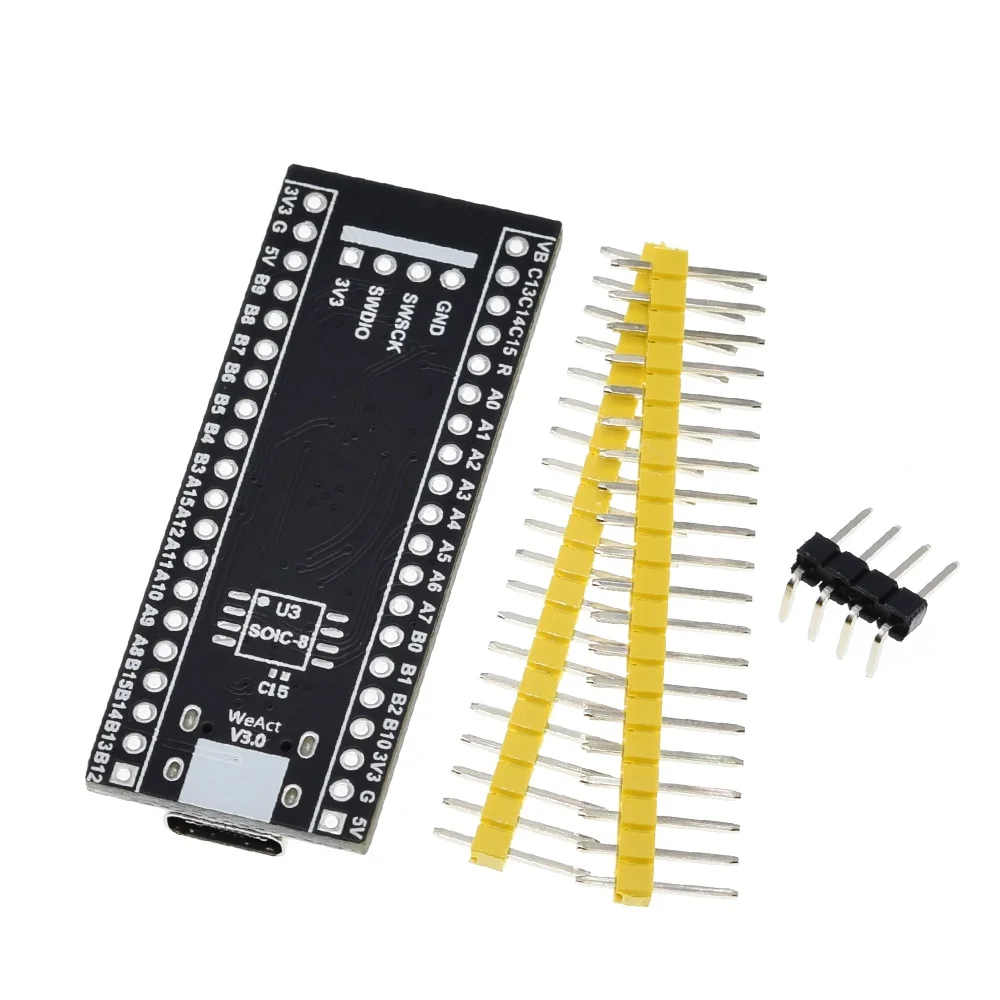

2. Зарезервированы флеш-накопители с поддержкой usb-диска и драйверов
3. Крышку перемычки можно использовать непосредственно без установки. Внутреннее сопротивление загрузки 0 10K
4. На заводе сгорела дыхательная лампа и процедуры тестирования USBCDC.
5. Предоставьте доступную прошивку MicroPython, файлы конфигурации
6. Отрегулируйте направление прыгающей крышки, если ее нельзя установить. Потому что Скакалка широкая с одной стороны и узкая с другой.

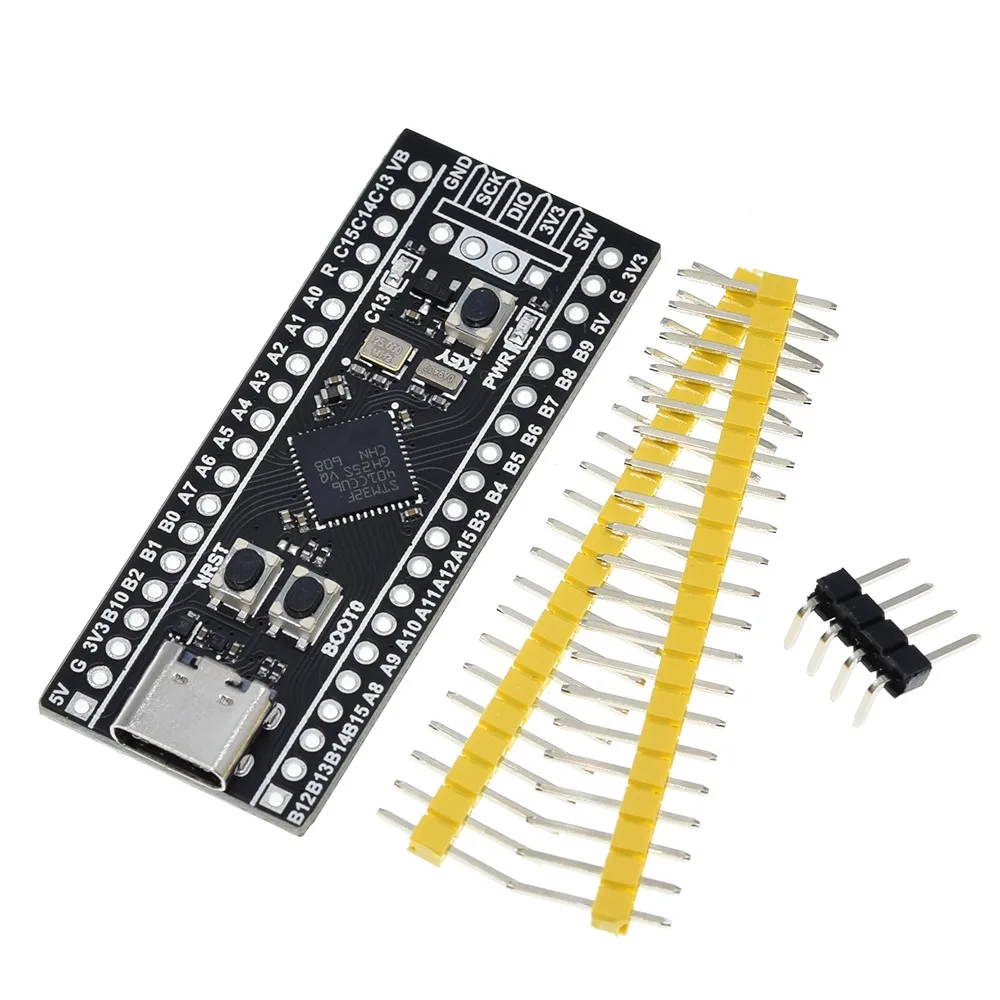

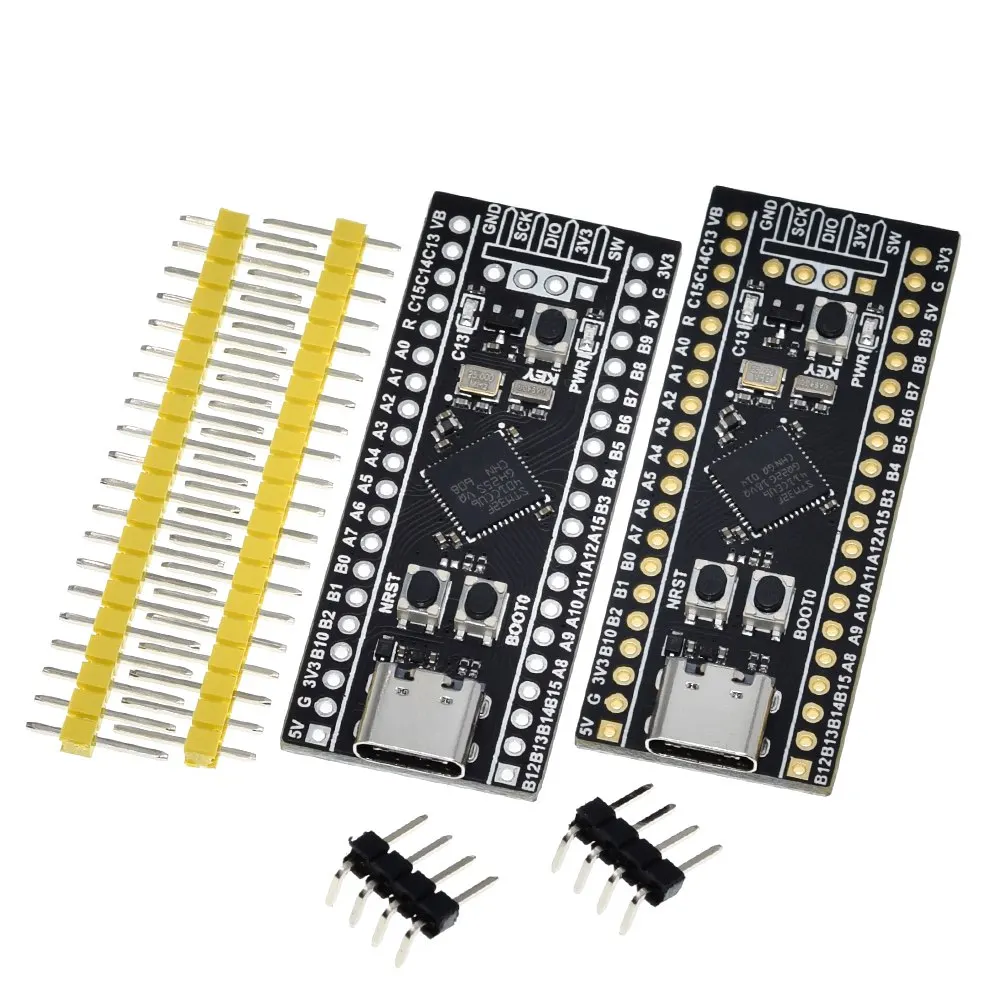

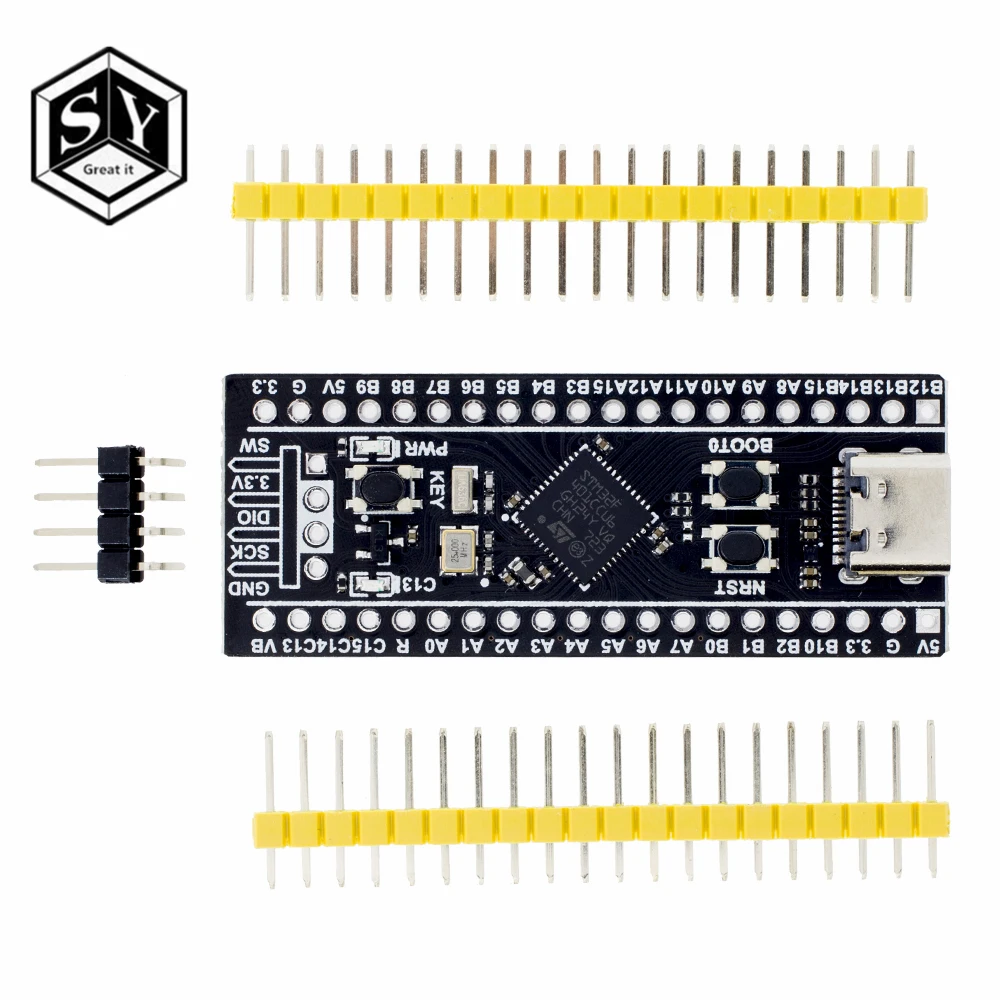

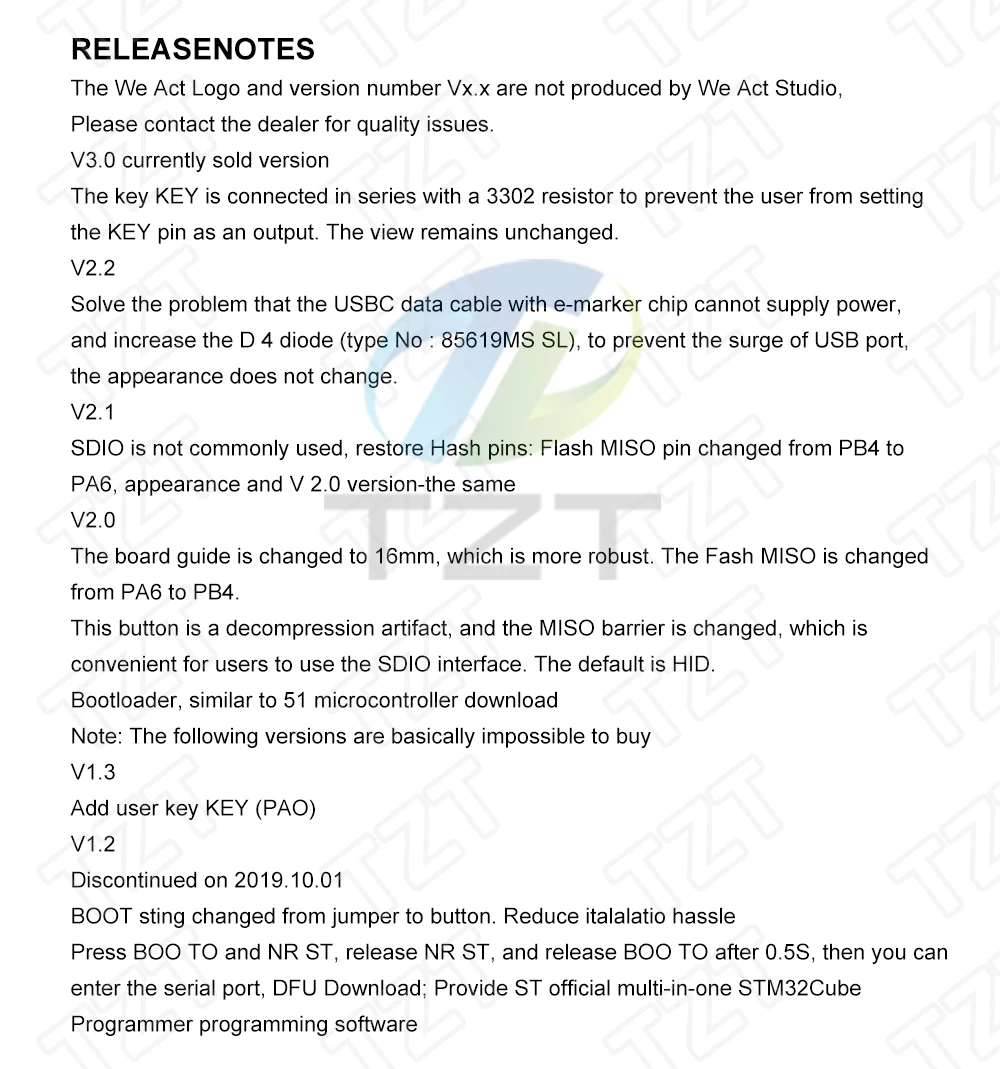

7. Плата V1.3 с 3 кнопками: кнопка сброса, клавиша загрузки и кнопка пользователя.

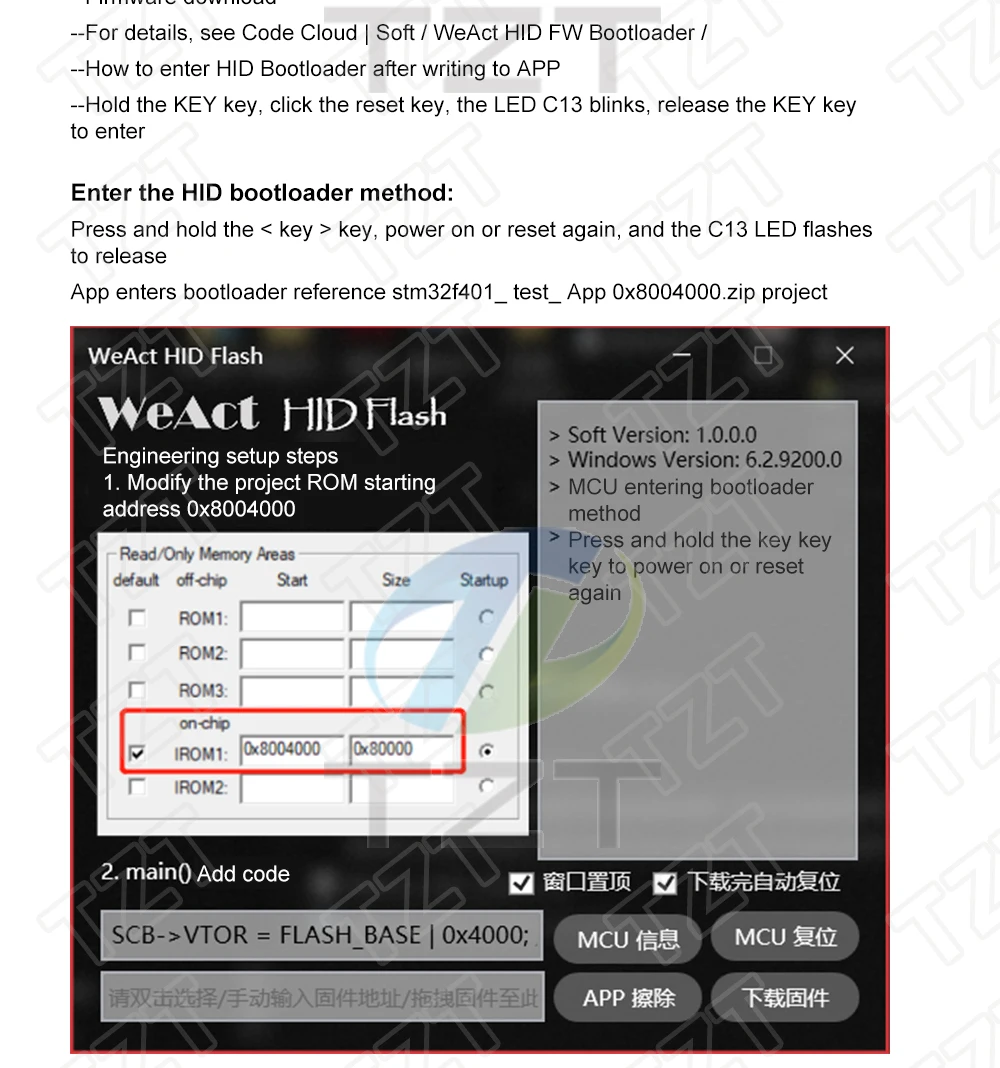

Последовательная загрузка V1.3 и загрузка DFU: Подключитесь к PA9 и PA10 (Подключитесь к usb в режиме DFU), нажав клавишу BOOT0 и кнопку reset, а затем отпустите кнопку reset. Через 0,5 секунд отпустите клавишу загрузки, чтобы войти в серийную загрузку или загрузку DFU. Соответствующее программное обеспечение-flymcu или CubeProg.

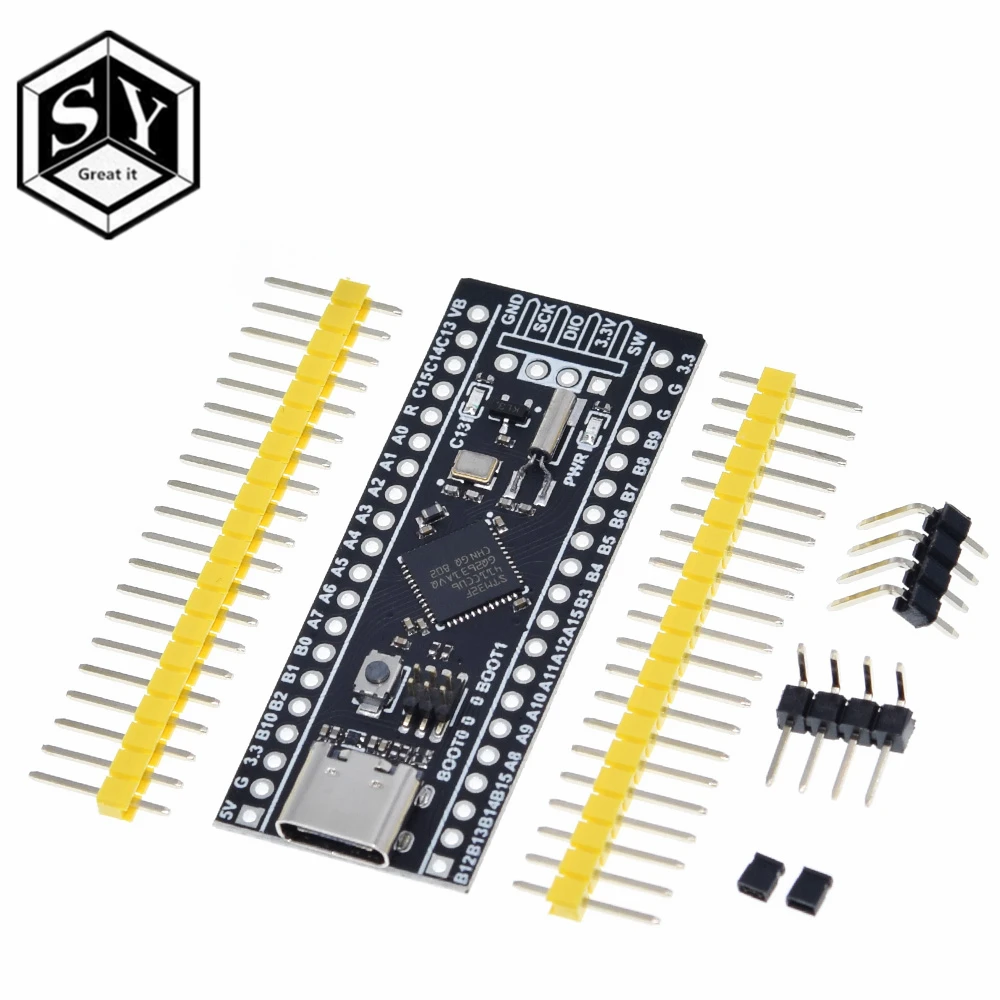

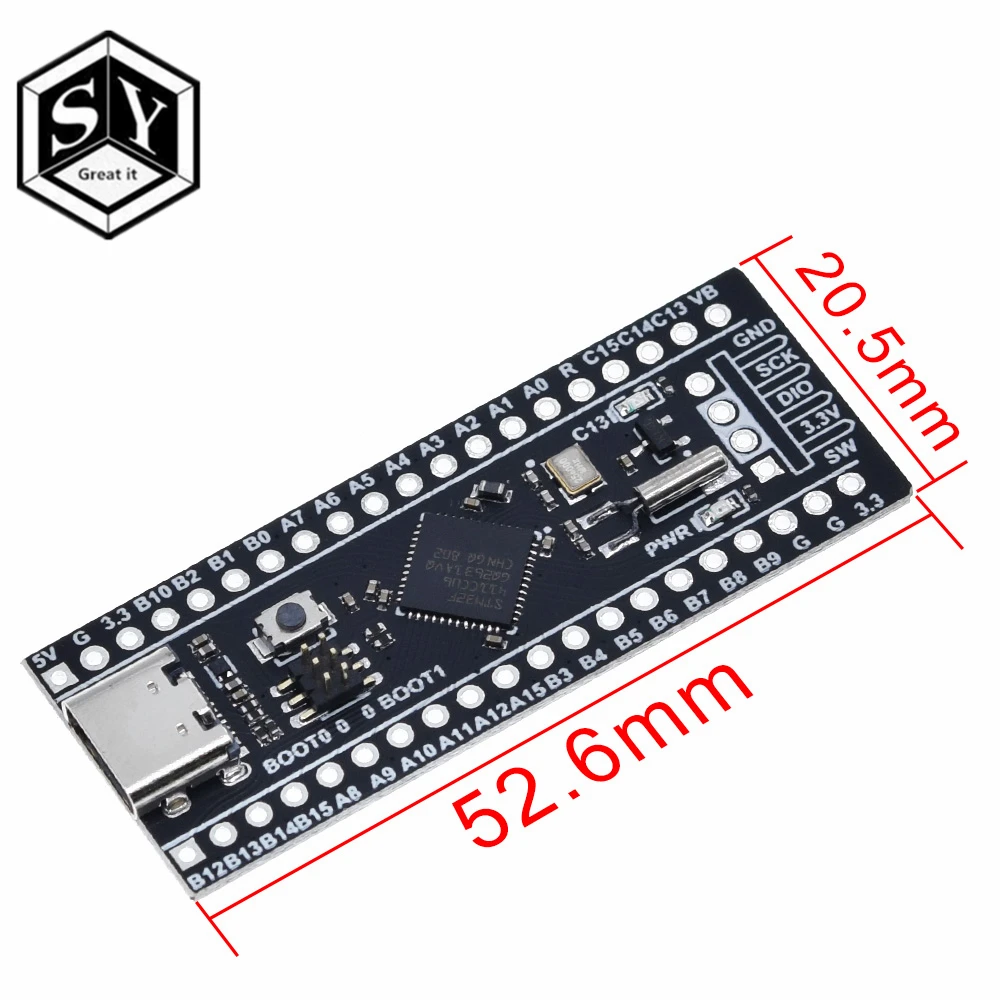

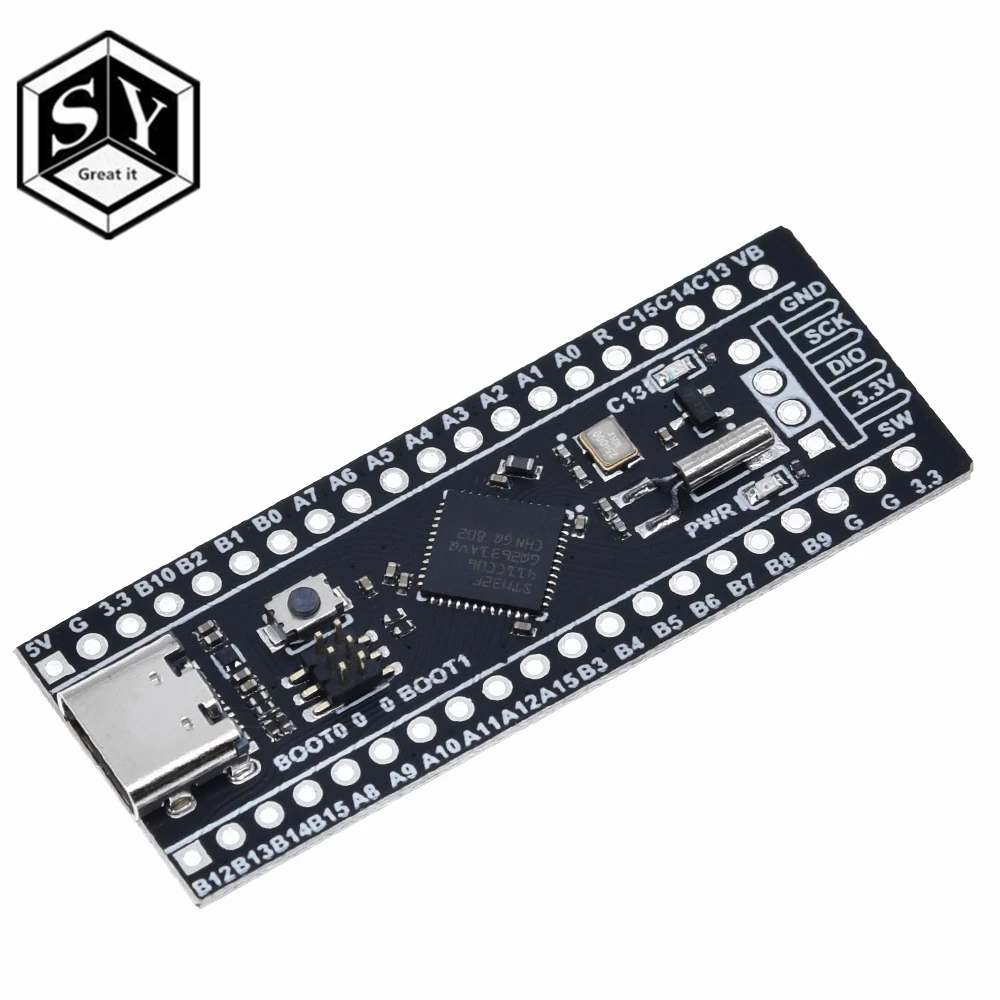

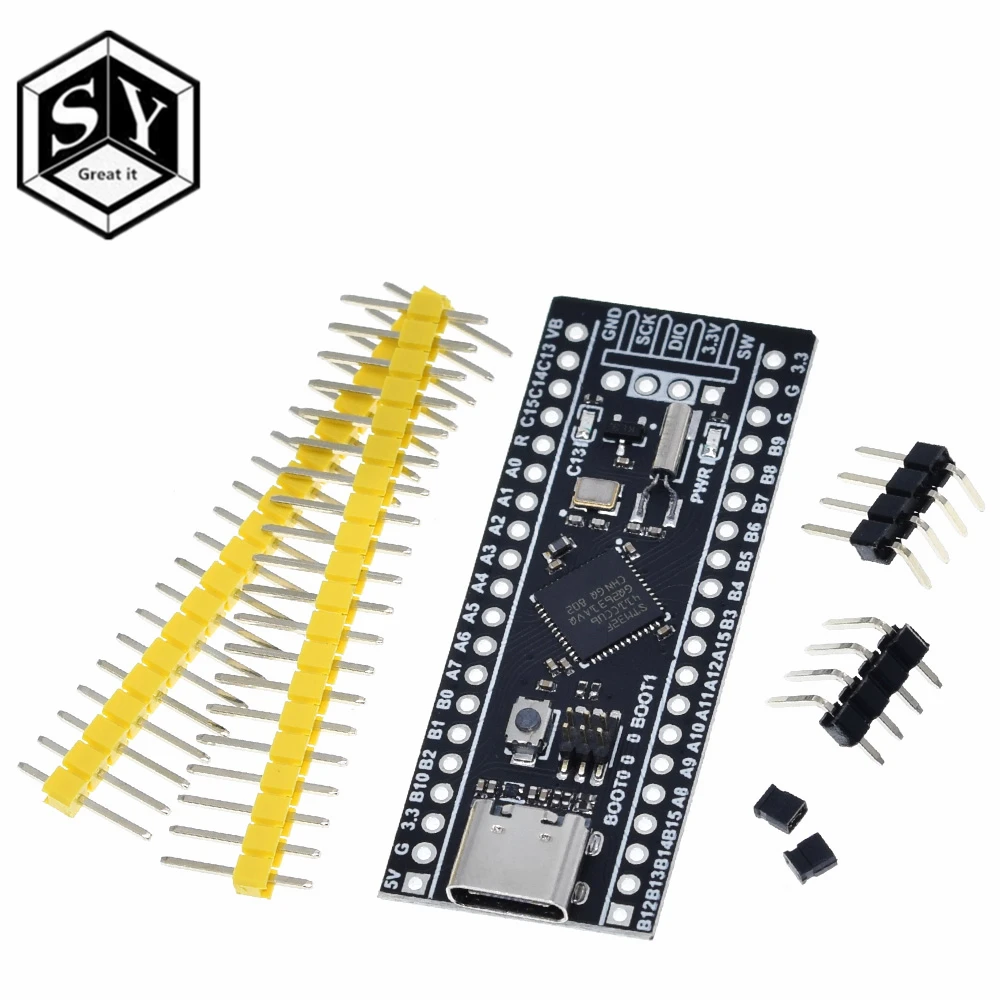

Загрузка версии Jump cap: BOOT0 подключается к высокому, BOOT1 подключается к высокому, войдите в последовательный порт для загрузки или загрузки DFU, программное обеспечение такое же, как и выше.

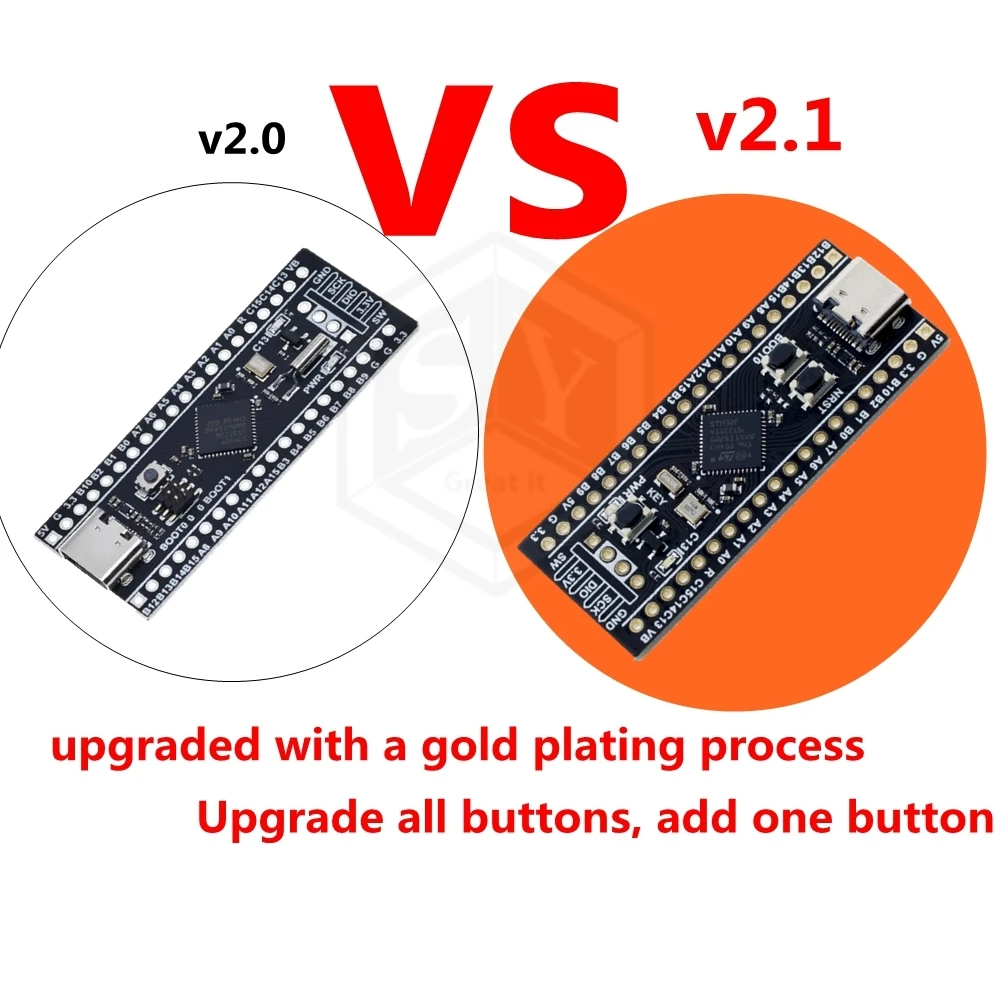

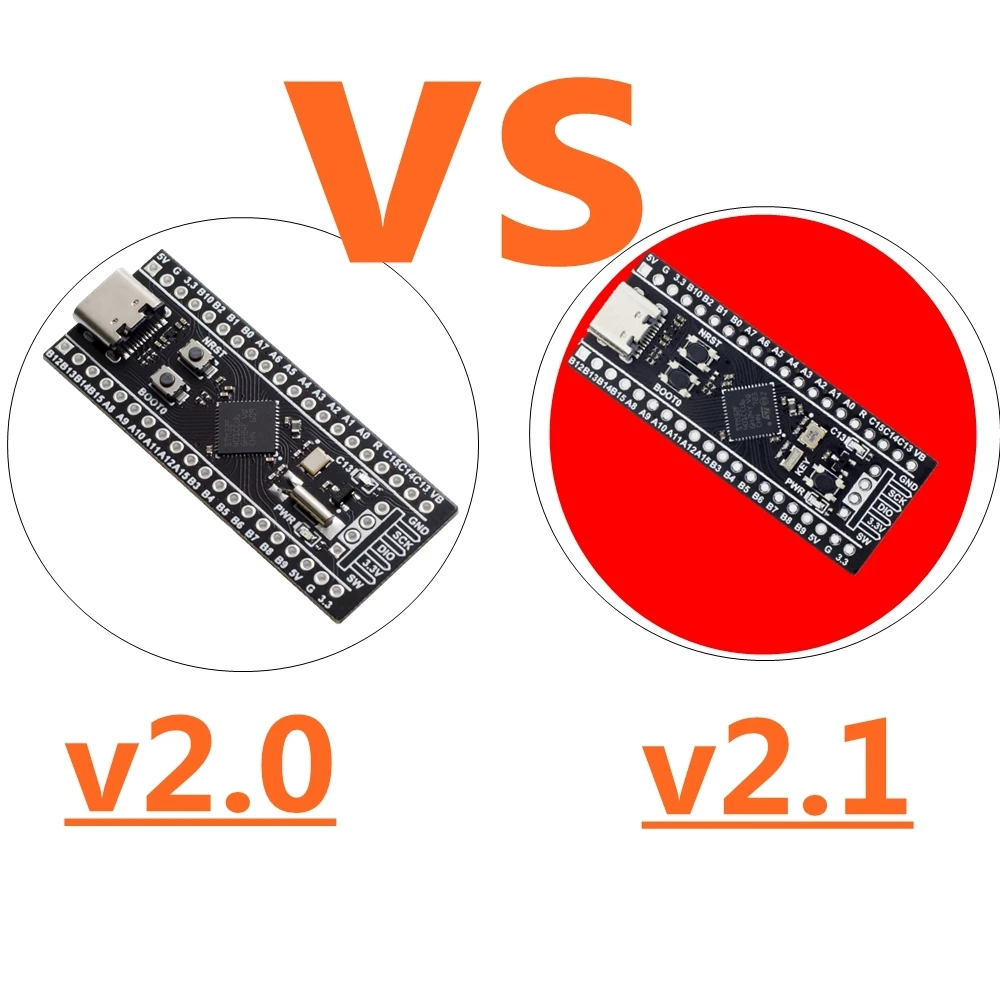

2,1 Новинка
Отзывы покупателей
Страна: RU Color: STM32F411CeU6 Доставка: Saver Shipping 14.02.2021

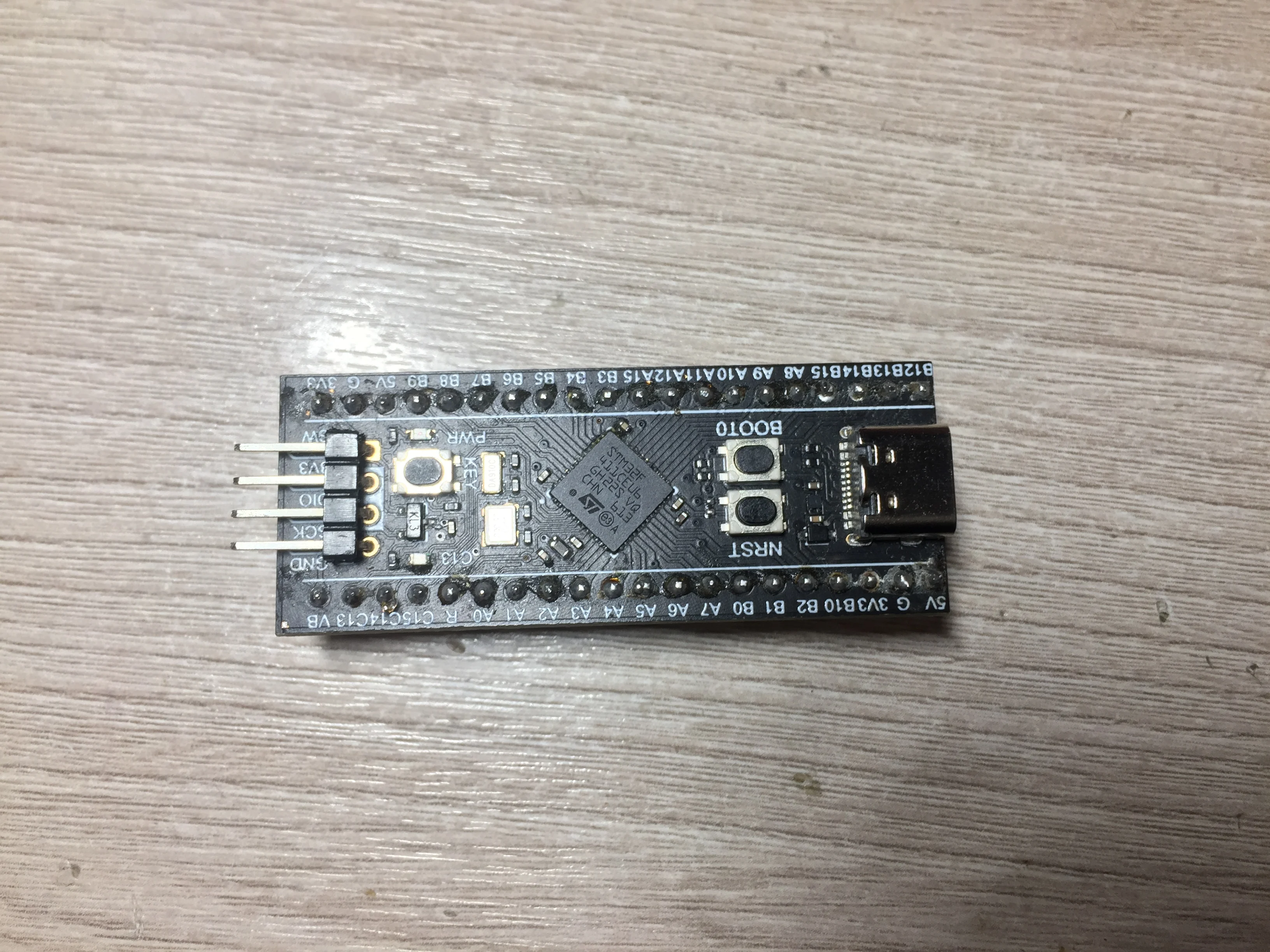

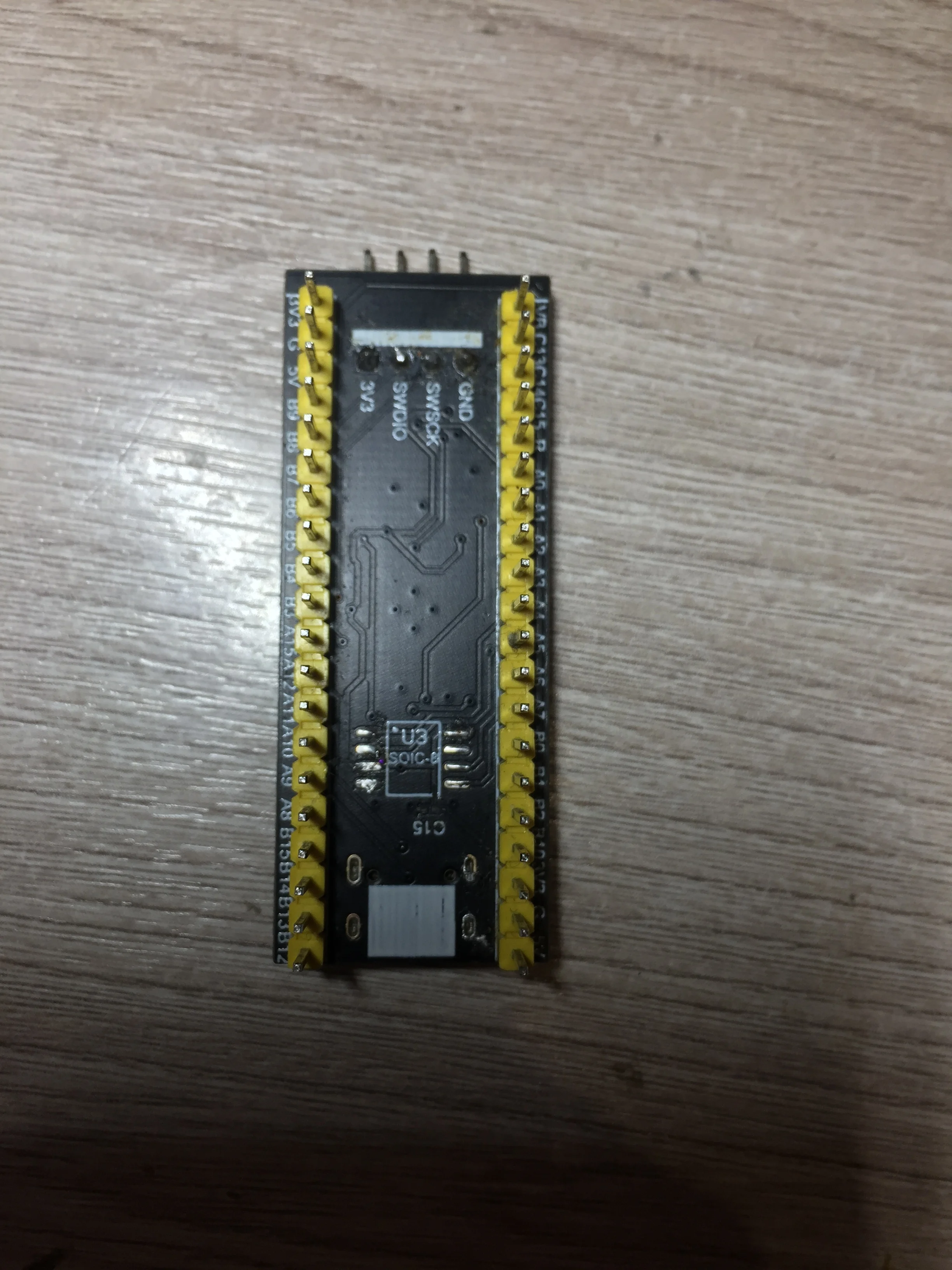

Очень хороший продавец, товар полностью соответствует описанию. Рекомендую. Отправил заказ спустя 2 часа после оплаты, до Твери дошёл за 2 недели. На плате стоит оригинальный stm32f411, 2 кварцевых резонатора на 25 мГц и 32.768 кГц. Упакован достаточно хорошо, все 5 плат без повреждений. Можно также припаять дополнительный flash и конденсатор по питанию на 0.1мкФ
Страна: RU Color: STM32F411CeU6 Доставка: Standard Shipping 15.06.2021
все супер отличный товар приехал быстро в Ростов
S***v
Страна: RU Color: STM32F401 Доставка: Standard Shipping 16.07.2021
ok
A***k
Страна: UA Color: STM32F411CeU6 Доставка: Saver Shipping 17.02.2021
Товар так и не получил. Вернули деньги без проблем.
J***g
Страна: PL Color: STM32F401 Доставка: Saver Shipping 25.06.2021
Все в порядке
R***v
Страна: US Color: STM32F411CeU6 Доставка: Standard Shipping 19.07.2021
Фотография на сайте отличается от полученной платы.
