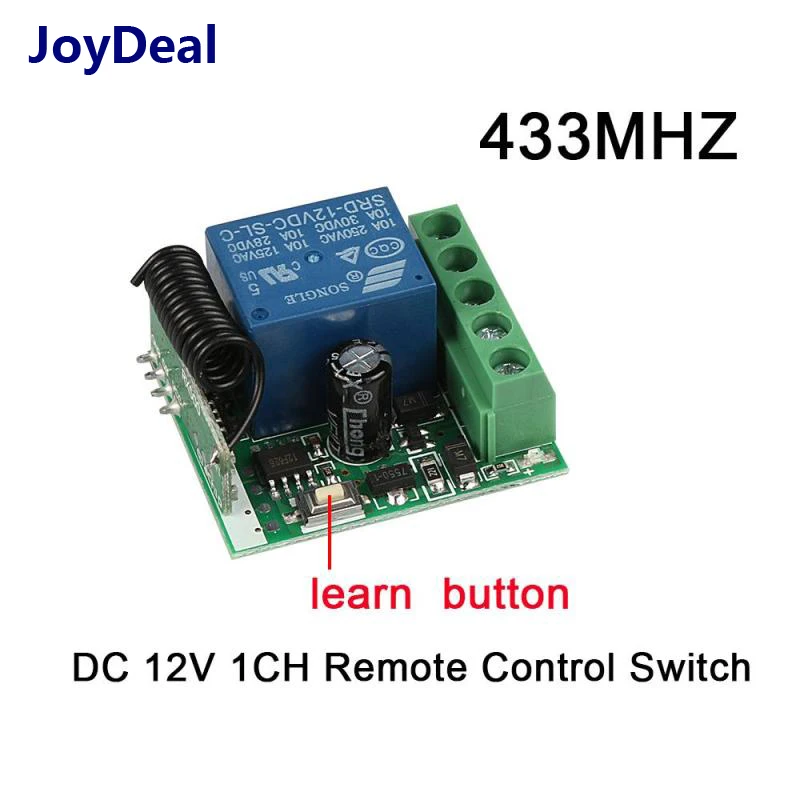

Универсальная беспроводная РЧ-реле JoyDeal, 433 МГц, 12 в пост. Тока, 1 канал

JoyDeal 433 МГц Универсальная беспроводная РЧ релейная Кнопка смарт-переключатель DC 12 В 1CH модуль приемника для электронного замка ворот дверной ключ Diy

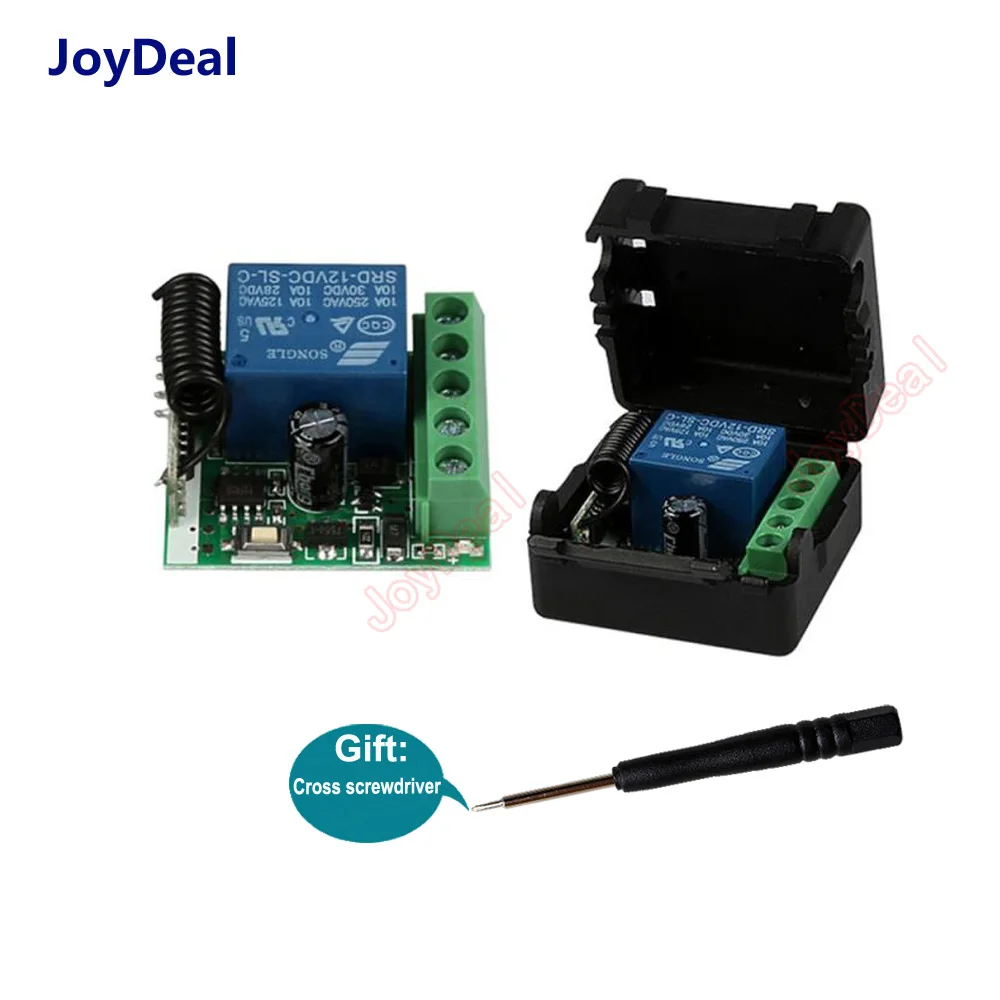

Технические данные приемника:

Входная мощность: DC10V-14VТок в режиме ожидания:<5 мАЧастота RF: 315 м или 433 мРежим работы RF: супергетеродинныйЧувствительность приема: >97dbmРасстояние передачи:>100 м (открытое пространство)Режим декодирования: Программное обеспечение MCU декодированиеУдаленное Хранение: 25 шт.Поддержка удаленного типа: Обучающий код, фиксированный код (скользящий код может быть дизайном)Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s)Тип проводки: стационарный терминалВыходной терминал: нет, NC , COMРазмер печатной платы: 35*30*18 мм (Д, Ш, в)

Схема проводки 1:

+ V : 12V + вход;-В: 12V-вход;НЕТ: выход, нормально открытый;COM: выход, общий;NC: выход, нормальное закрытие.

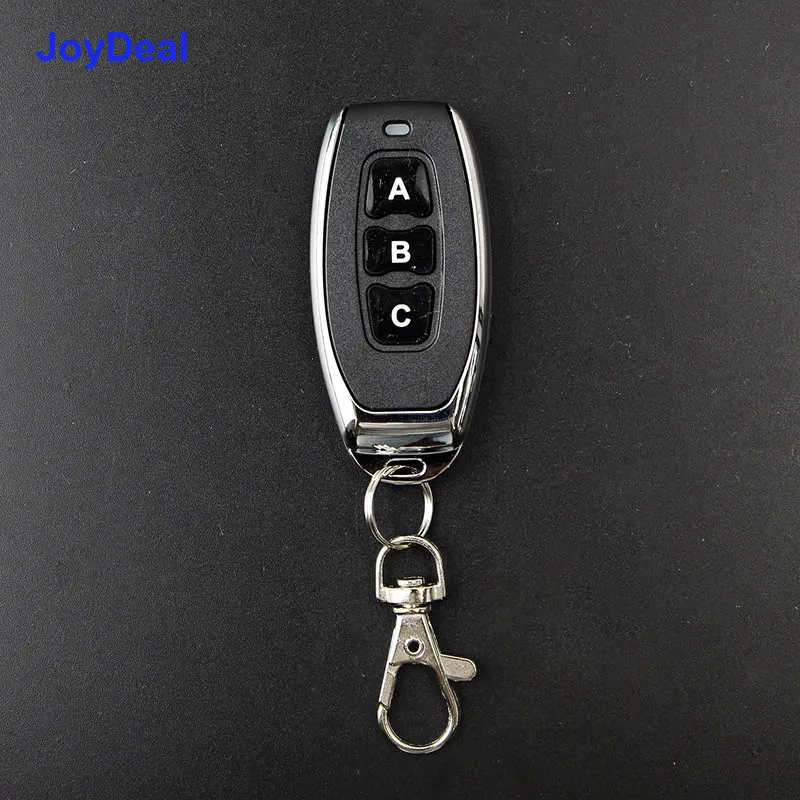

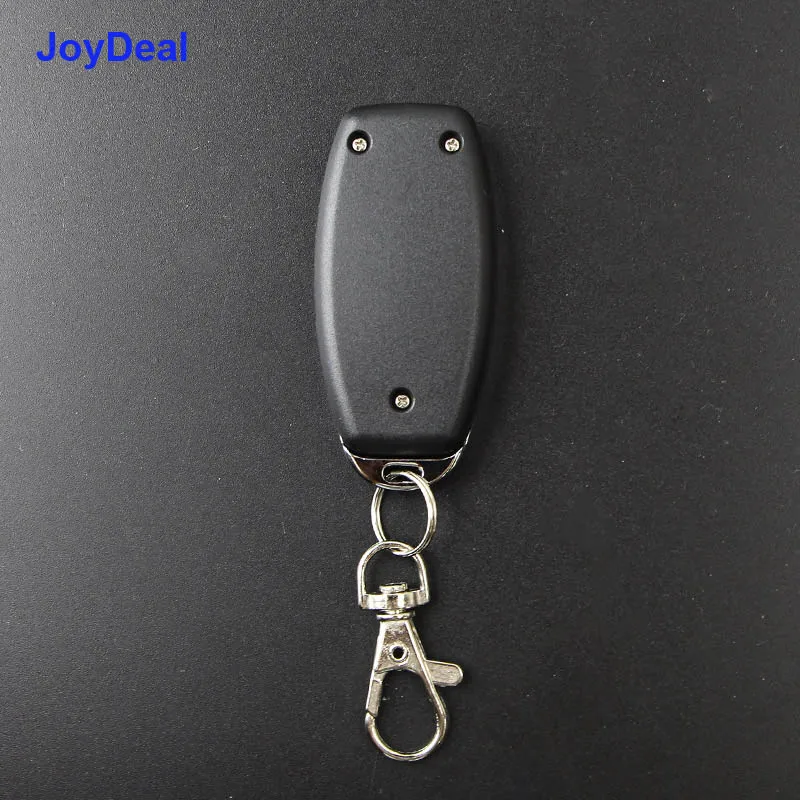

Характеристики пульта дистанционного управления:

Рабочая частота: 433,92 МГцПитание от 3 В батареи для монет (батарея входит в комплект),Материал: ПВХ.Кнопка: 3 кнопкиРазмер: 59 мм x 28 мм x 8 мм;Рабочее напряжение: 3 В;Рабочий ток: 12 мАМощность передачи: 10 мВтРежим модуляции: ASK (AM).Тип кодирования: обучение.Расстояние передачи: 80 м

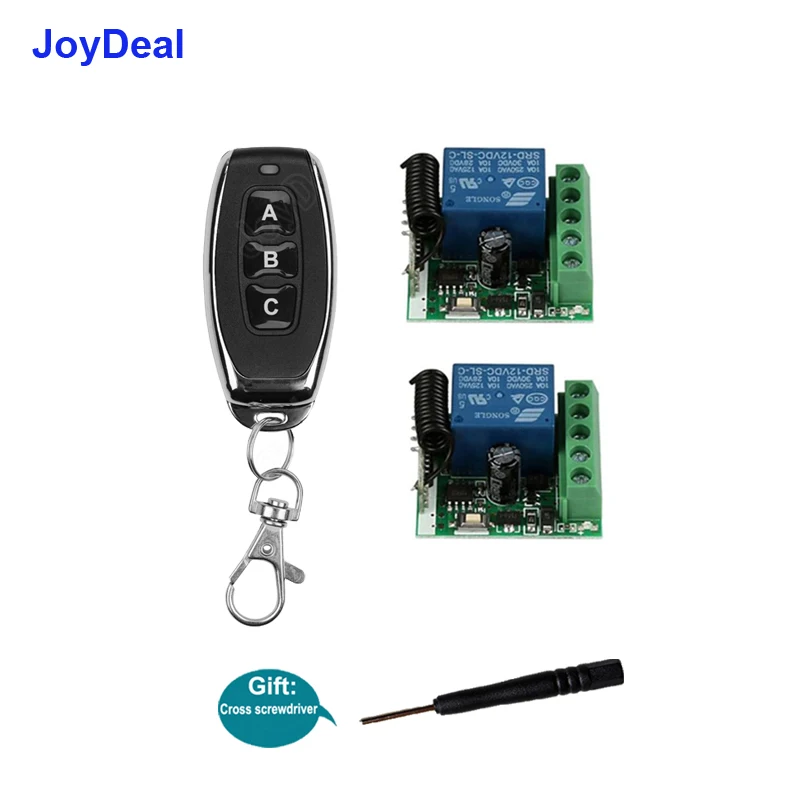

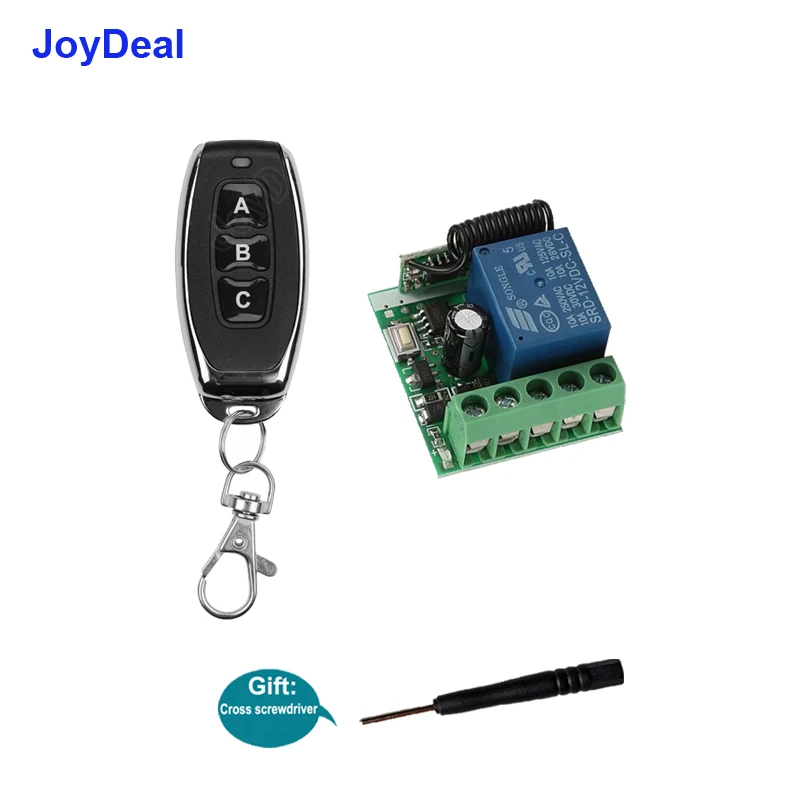

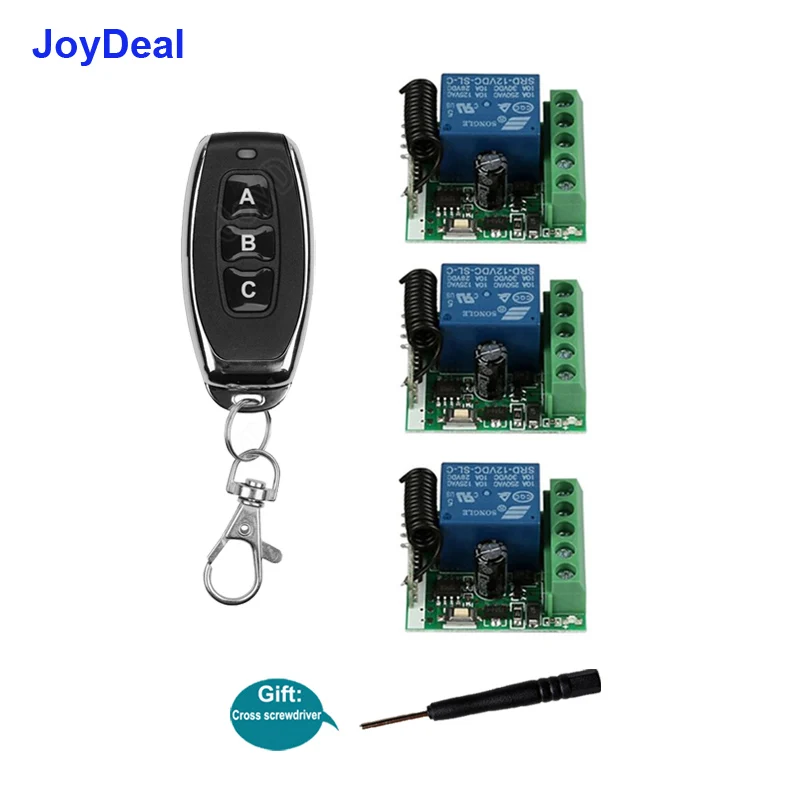

Примечание: различные варианты включают различные упаковки:

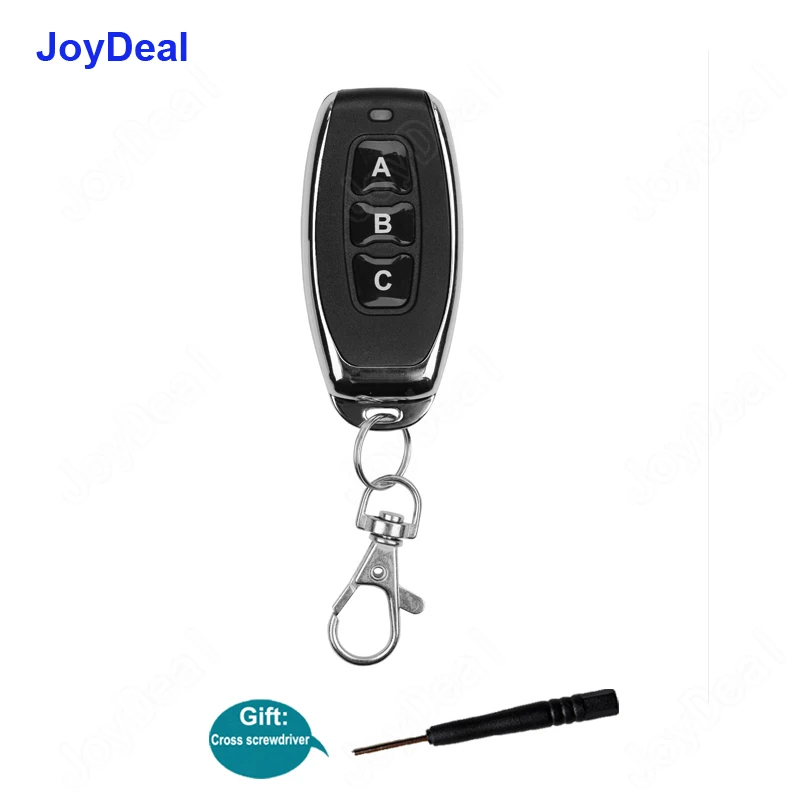

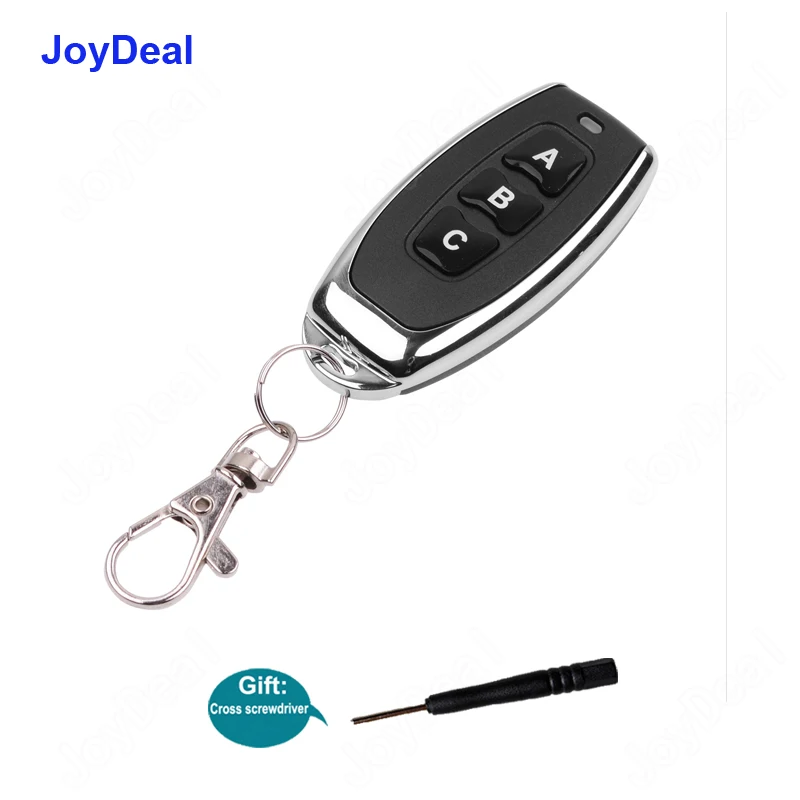

Посылка 1 В комплекте: только 1 передатчик * 1 шт.

Внимание: Каждая посылка получает только 1 крестовую отвертку в качестве бесплатного подарка независимо от того, сколько вы заказываете.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s, реле отключается автоматически.

Очистка кода:

Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены;После очистки кода весь пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключенияПодождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF».Например: Кнопка A = ON, кнопка B = OFFНажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации.Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.Нажмите кнопку дистанционного управления A.Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B.Светодиодная вспышка 5 раз.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.A = ON , B = OFF.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.Светодиодный индикатор будет выключен.Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Примечание: система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.
