Технические параметры

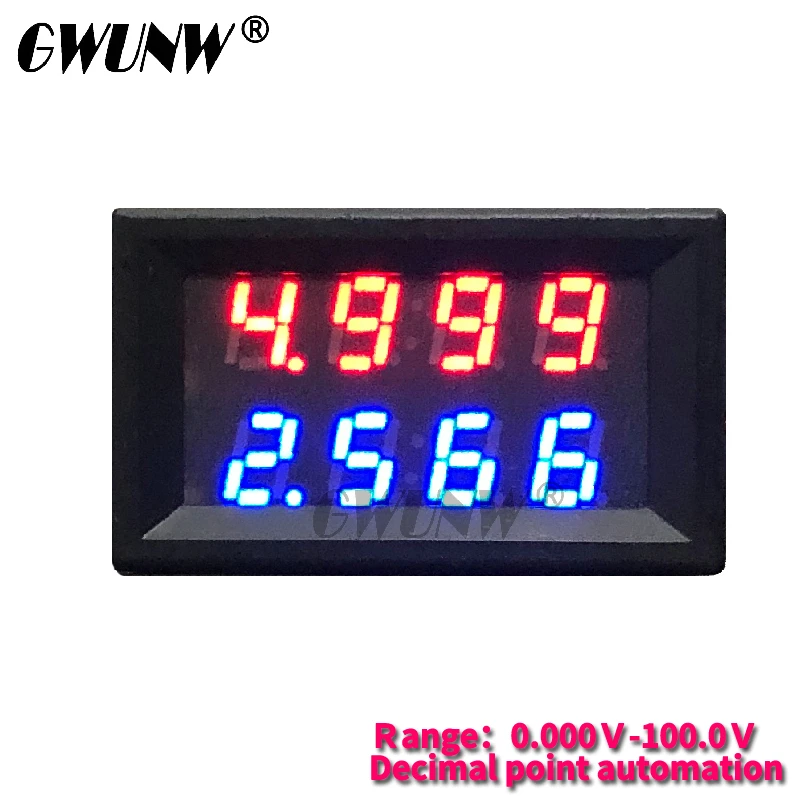

Диапазон измерения напряжения: 0.000в-100,0 в-120,0 вАвтоматическое изменение десятичной точки
Диапазон токоизмерителя: 0.000A-9.999A-10.50AАвтоматическое изменение десятичной точки
Внутреннее сопротивление Вольтметр: 590 KΩ
Внутреннее сопротивление амперметра: 0,005Ω
Рабочее напряжение DC5-12V *1

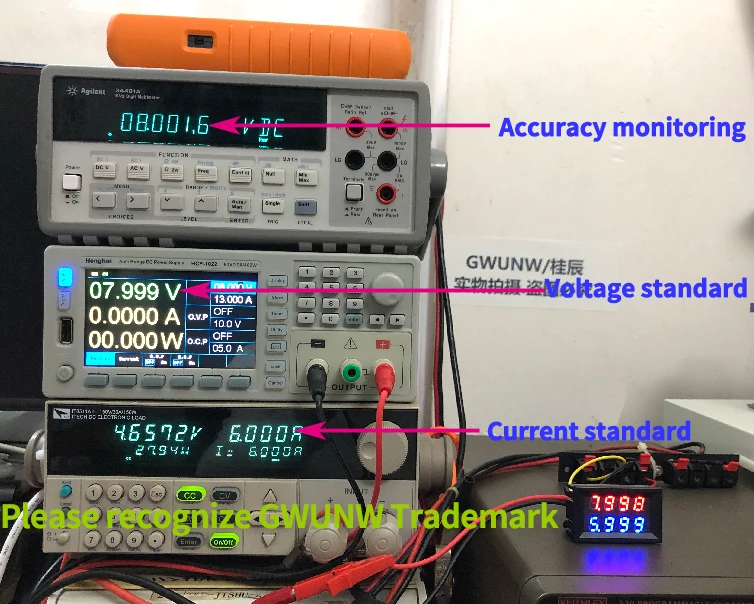

Точность измерения: 0.3% (+/-2) *2
Рабочая температура: -10℃ ~ 60 ℃
Рабочий ток: <20мА
Частота обновления: 3 раза/секунду
Вес нетто: 22 г
Режим отображения: 4 бит 0,28 дюйма светодиодный

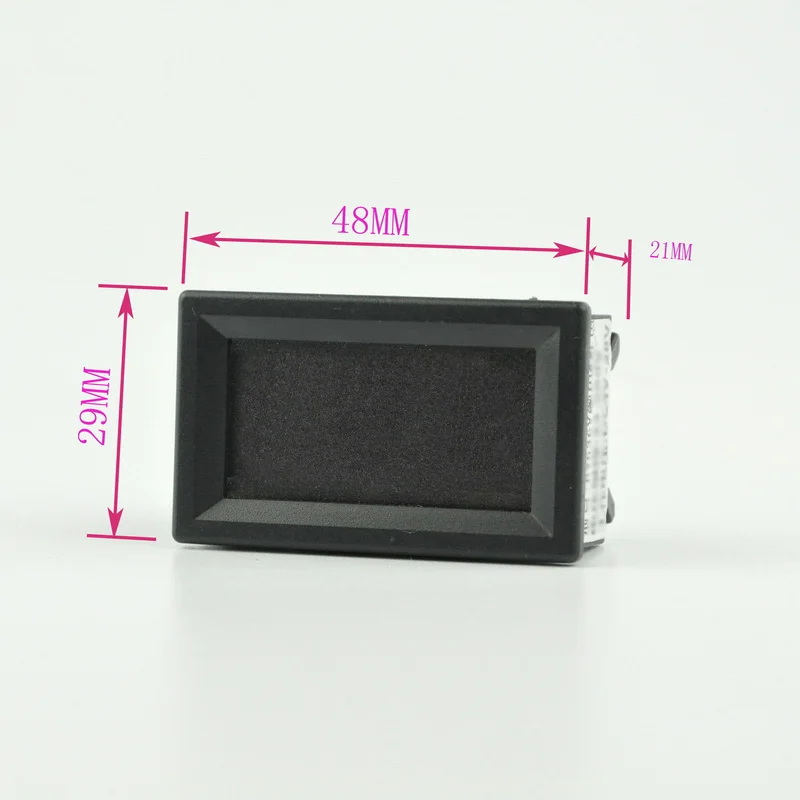

Габаритные размеры: 48 мм * 29 мм * 21 мм (Д * Ш * В)
Размер отверстия: 45,5 мм * 26,5 мм
Длина провода свинца: 13 см
* 1:Инструмент может работать в dc4-28v, но он будет горячим, когда он выше 12 В и уменьшить точность и срок службы. Пожалуйста, используйте блок питания 5-12 В.
* 2:Метод вычисления ошибок, Процент максимального диапазона, плюс количество в скобках
Инструкции по доставке: по умолчанию параметр доставки H. Когда вам нужны другие параметры, пожалуйста, оставьте нам номер сообщения! Мне нужно в V подготовить соответствующий шунт!
А
0.000V-100,0 V-120,0 V/000.0mA-999.9mA
E
00.00V-200,0 V-500,0 V/000.0mA-999.9mA
B
0.000V-100,0 V-120,0 V/0.000A-2.000A
F
00.00V-200,0 V-500,0 V/0.000A-2.000A
C
0.000V-100,0 V-120,0 V/0.000A-5.000A
G
00.00V-200,0 V-500,0 V/0.000A-5.000A
D
0.000V-100,0 V-120,0 V/0.000A-9.999A
H
00.00V-200,0 V-500,0 V/0.000A-9.999A (по умолчанию)

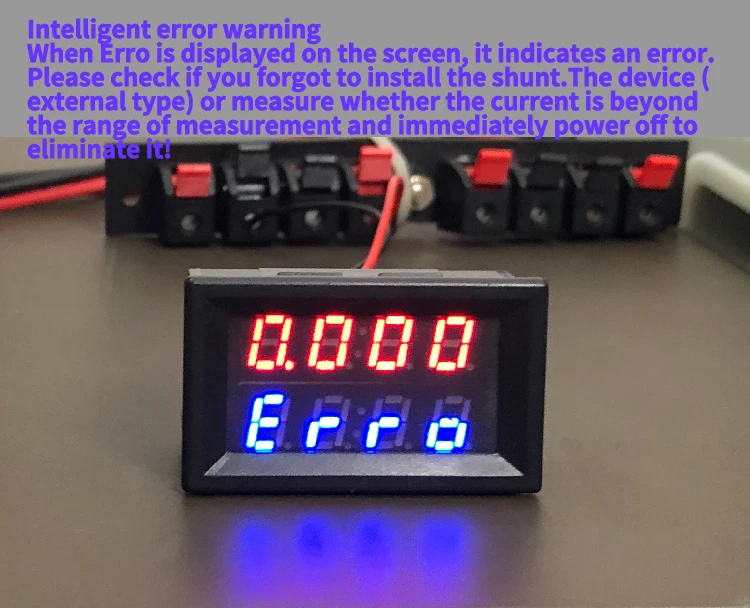

Важно: внешние шубы нужны от I до V. Мы предоставляем только счетчики. Покупатели должны подготовить Шунты. Даже если измерения 0.1A, шунты должны быть подключены. В противном случае они будут гореть!
Я
0.000V-100,0 V-120,0 V/00.00A-20.00A (покупатель должен подготовить шунт 20A75MV)
P
00.00V-200,0 V-500,0 V/00.00A-20.00A (покупатель должен подготовить шунт 20A75MV)
J
0.000V-100,0 V-120,0 V/00.00A-20.00A (покупатель должен подготовить шунт 30A75MV)
Q
00.00V-200,0 V-500,0 V/00.00A-20.00A (покупатель должен подготовить шунт 30A75MV)
K
0.000V-100,0 V-120,0 V/00.00A-50.00A (покупатель должен подготовить 50A75MV шунт)
R
00.00V-200,0 V-500,0 V/00.00A-50.00A (покупатель должен подготовить шунт 50A75MV)
L
0.000V-100,0 V-120,0 V/00.00A-100.0A (покупатель должен подготовить 100A75MV шунт)
S
00.00V-200,0 V-500,0 V/00.00A-100.0A (покупатель должен подготовить 100A75MV шунт)
М
0.000V-100,0 V-120,0 V/00.00A-200.0A (покупатель должен подготовить 200A75MV шунт)
T
00.00V-200,0 V-500,0 V/00.00A-200.0A (покупатель должен подготовить 200A75MV шунт)
N
0.000V-100,0 V-120,0 V/00.00A-300.0A (покупатель должен подготовить шунт 300A75MV)
U
00.00V-200,0 V-500,0 V/00.00A-300.0A (покупатель должен подготовить шунт 300A75MV)
O
0.000V-100,0 V-120,0 V/00.00A-500.0A (покупатель должен подготовить 500A75MV шунт)
V
00.00V-200,0 V-500,0 V/00.00A-500.0A (покупатель должен подготовить 500A75MV шунт)
Методы выбора диапазона: не больше, чем лучше. Большие погрешности также большие. Поэтому следует выбрать диапазон, близкий к реальным потребностям!

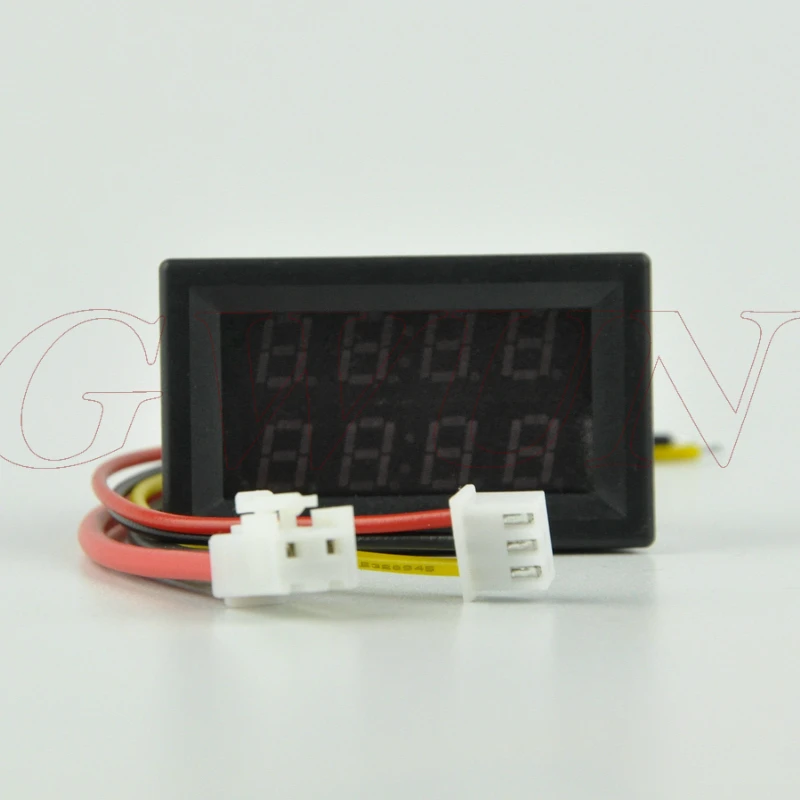

Способ подключения:
Есть два набора линий
Три из лучших А: группы,
Два толстых B: группа,
Группа А:
Черный Провод: Блок питания отрицательный полюс
Красный Провод: Положительный источник питания.Предупреждение:Максимум может быть подключен только к 28 в, больше, чем повреждение
Цвет: желтый Провод: Подключается к положительному электроду, необходимые для измерение напряжения
Группа B:
ЧерныйПровод: отрицательный электрод протестированного источника питания
КрасныйПровод: Отрицательный электрод нагрузки измеряется.Предупреждение:Не подключен к блоку питания положительный полюс, в противном случае горит
