Последнее обновление: 22.03.2022
Технические характеристики

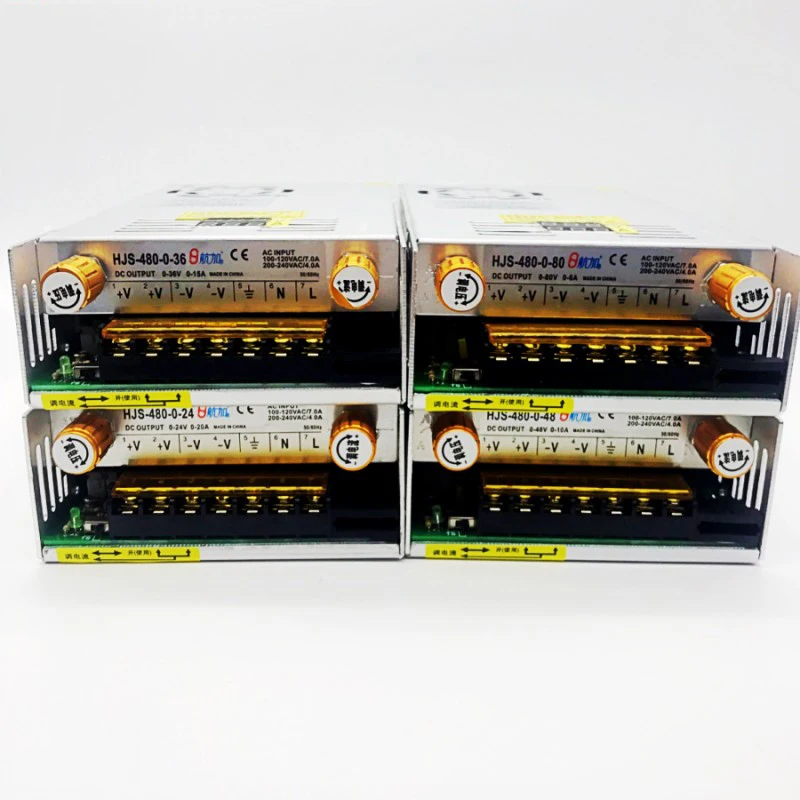

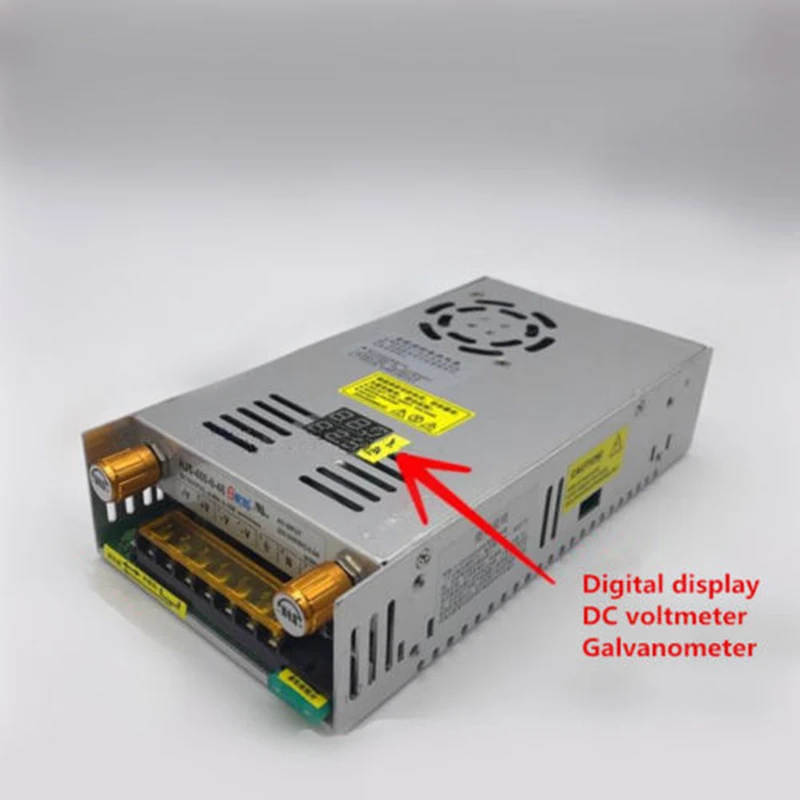

Ограниченный по току Регулируемый источник питания является стабильным и надежным, а выходное напряжение постоянного тока постоянно составляет 0-80 в. Регулировка, высокая точность регулировки, высокоточный многоповоротный потенциометр, с функцией ограничения перегрузки по току, выходной ток 0-6 А, непрерывная регулировка, 0-5 в контроль напряжения и тока, мощность 0-480 Вт Во-первых, технические характеристики 1. Диапазон напряжения на выходе: 0-12 В, регулируемый, максимальный выходной ток: 40 А Диапазон выходного напряжения: 0-24 В, регулируемый, максимальный выходной ток: 20 А Диапазон выходного напряжения: 0-36 в, регулируемый, максимальный выходной ток: 15 А Диапазон выходного напряжения: 0-48 В, регулируемый, максимальный выходной ток: 10 А Диапазон выходного напряжения: 0-60 в, регулируемый, максимальный выходной ток: 8A Диапазон выходного напряжения: 0-80 в, регулируемый, максимальный выходной ток: 6A Диапазон выходного напряжения: 0-120 В, регулируемый, максимальный выходной ток: 4A Диапазон выходного напряжения: 0-160 в, регулируемый, максимальный выходной ток: 3 А Диапазон выходного напряжения: 0-220 В, регулируемый, максимальный выходной ток: 2 А 2. Ограничение тока на выходе, Диапазон тока: (0-40A)(0-20A) (0-15A) (0-10A) (0-8A) (0-6A) (0-4A) (0-3A) (0-2.2A), непрерывная регулировка 3. Рябь напряжения; Не более 100 мВ 4. Аналогичное внутреннее сопротивление регулятора: не более 0. O5ом 5. Уровень регулировки напряжения: 100% 6. С защитой от короткого замыкания, функцией автоматического восстановления
Управление в использовании

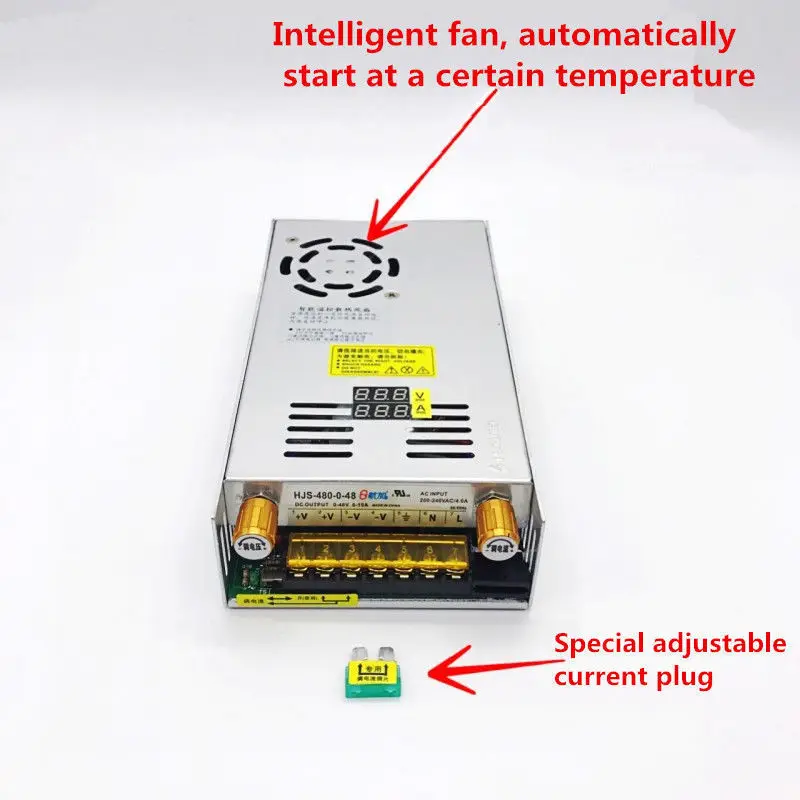

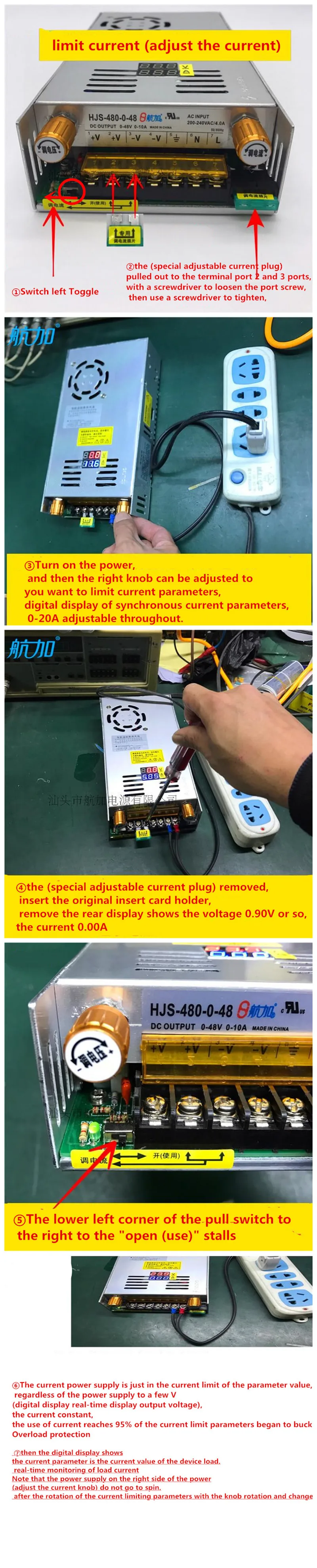

(Как ограничить ток) для регулировки тока? 1. Работайте в чехол от сбоя питания, вытяните маленький переключатель тяги в нижнем левом угле на регулирующее устройство тока 2. Выньте (выделенная регулируемая по току вставка) на 2-й и 3-й порты проводки, Ослабьте винт порта с помощью отвертки и затяните отверткой (в это время, подключитесь к listed power), а затем подключите напряжение может иметь разный метраж, показывает 0,00 V, И в настоящее время показывает ток параметр. В это время источник питания будет излучать небольшой ток. 3. С правой стороны (Отрегулируйте регулятор тока), вы можете отрегулировать требуемый параметр лимита тока и синхронизировать текущий параметр с цифровым дисплеем. В процессе работы можно регулировать на 0-21 а/0-16 А/0-11 а/0-6,5a. 4. Снимите (специальные регулировки текущая вилка) и вставьте его обратно в оригинальной вставкой держатель для карт. После удаления цифрового дисплея напряжение составляет около 0,90 в, а ток-0,00а. 5. Вытяните вытяжной переключатель в нижнем левом угле справа, чтобы открыть положение «открыть (использовать)». 6. В настоящее время источника питания находится в параметр значение тока предел. Блок питания отрегулирован на несколько в (цифровой дисплей показывает выходное напряжение в реальном времени), ток не изменяется, И ток достигает текущего лимита в 95% от текущего лимита. Защита от перегрузки 7. Текущий параметр, отображаемый на цифровом дисплее в это время,-это текущее значение загрузки устройства, а ток нагрузки контролируется в режиме реального времени. Когда устройство загрузки подключено, текущее значение может быть отрегулировано непосредственно в режиме реального времени. Максимальное значение тока-это максимальное значение тока устройства загрузки. Если регулятор тока по часовой стрелке превышает максимальное значение тока устройства, значение цифрового тока не будет служить. Синхронизация в реальном времени с цифровым дисплеем, показывает только Максимальное значение тока устройства. Если нет необходимости в ограничении тока, используйте Обычное Оборудование, без вышеуказанной операции, вытяните переключатель в нижнем левом угле в положение «открыть (использовать)», И поверните ручку (регулятор тока) по часовой стрелке вверху. Максимальный лимит тока в это время-21A/16A/11A/6.5A/4A, в это время параметр питания-выход 0-24V21A/0-16A/0-48V11A/0-36V15A/0-80V6.5A/0-120V4A, что эквивалентно 0-24V20A /0-36V15A/0-48V10A/0-80V6A/0-120V4A импульсный источник питания источника питания Использование: в основном используется для зарядки различных аккумуляторов, оборудования постоянного тока, контроля бесступенчатой скорости двигателя постоянного тока, бесступенчатого затемнения светодиодный, контроля скорости гальванического покрытия, исследований, студенческих экспериментов и т. д. И широкий спектр применения. Особое внимание: если используется Индуктивная нагрузка, например, двигатель или вентилятор, пожалуйста, обратите внимание на максимальный параметр пускового тока двигателя. Этот параметр не должен быть выше, чем максимальный рабочий ток источника питания. В противном случае источник питания может быть поврежден. Вы должны выбрать более высокий ток питания или смягчить двигатель. Схема защиты активируется для поглощения пикового тока.
