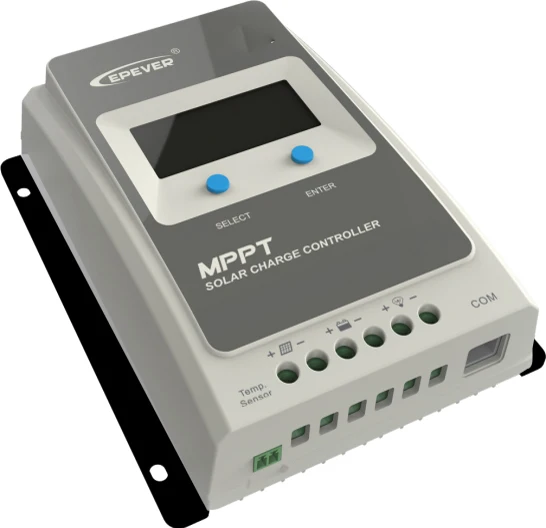

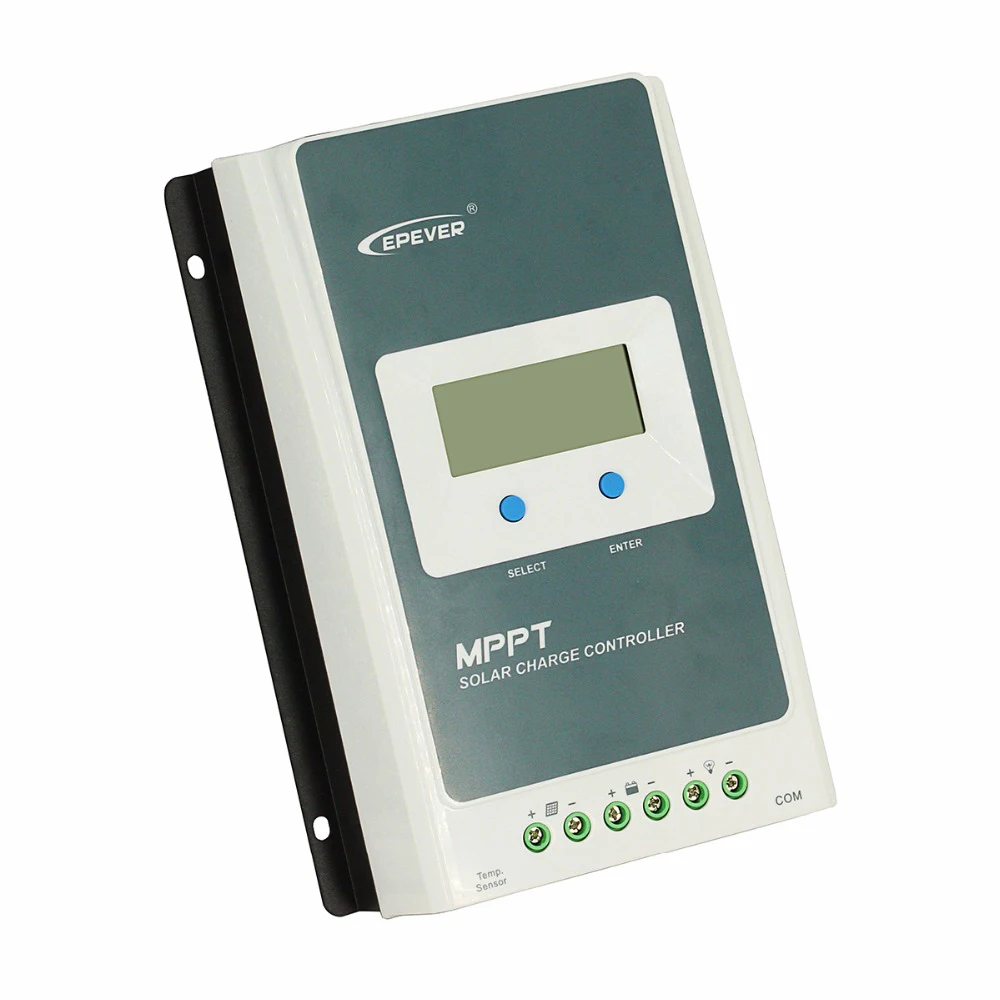

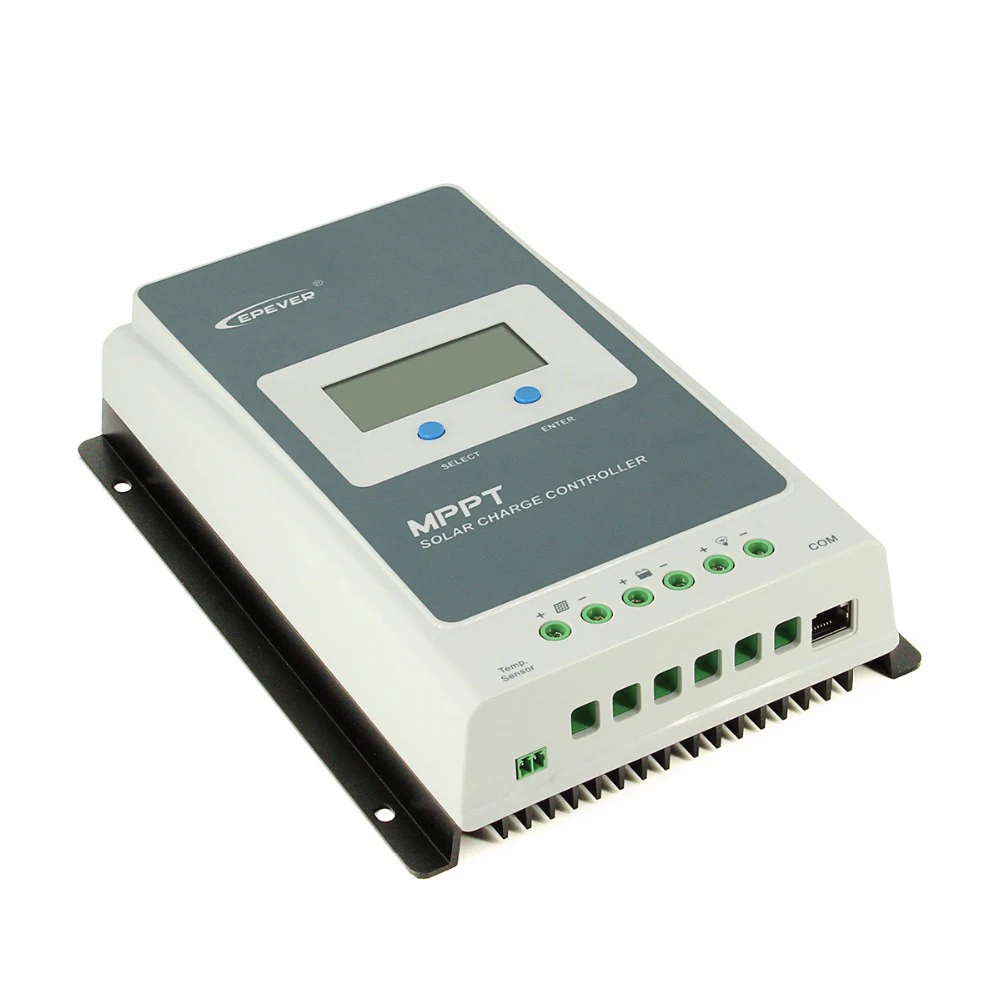

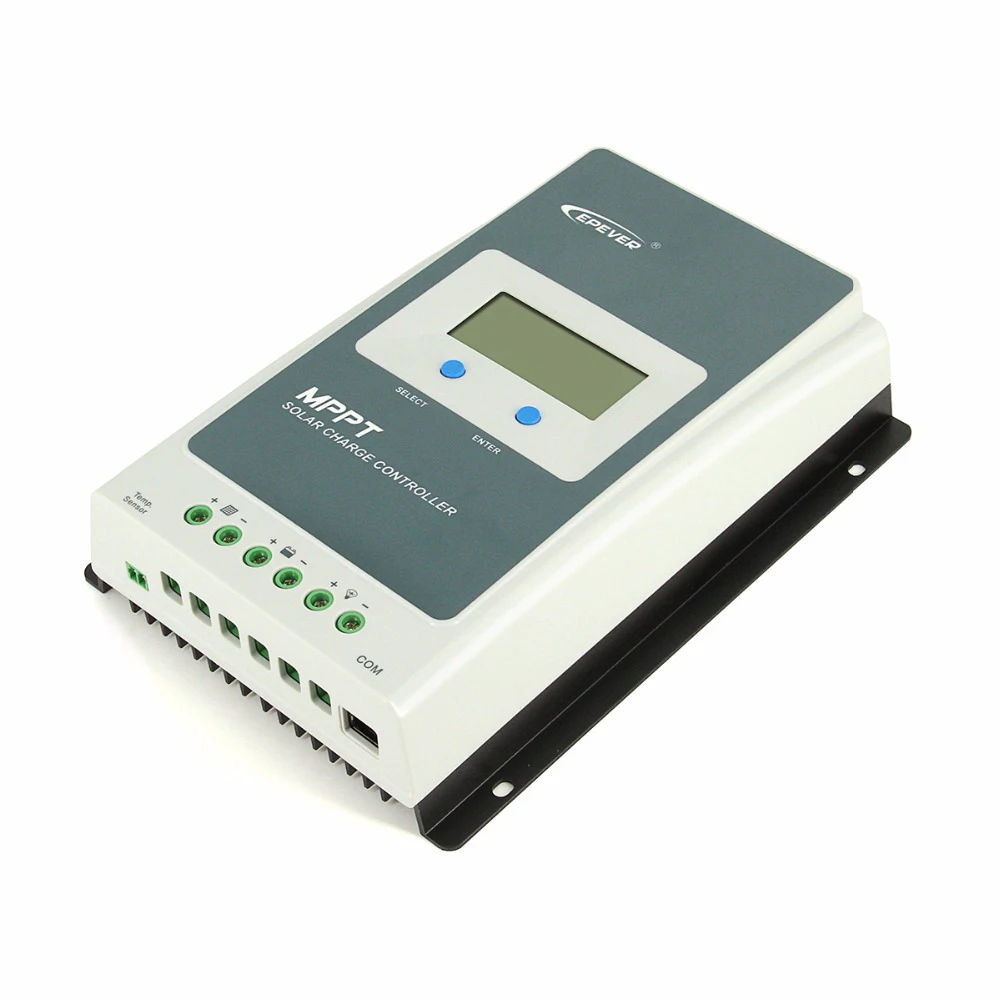

Контроллер солнечной панели EPever MPPT, 20 А, 10 А, 12 В, 24 В, ЖК-дисплей, для максимальной солнечной панели 60 в, вход Tracer1206AN 2206AN

Обзор:

Трекер серии AN. Этот продукт художественный, экономичный и практичный, основан на общем отрицательном дизайне и усовершенствованном алгоритме управления MPPT с отображением рабочего состояния на ЖК-дисплее. Дальнейшее улучшение алгоритма управления MPPT, Tracer A series может минимизировать максимальную скорость потери и время потери мощности, быстрое отслеживание максимальной мощности фотоэлектрического массива и получение максимальной энергии от солнечных модулей при любых условиях; И может увеличить коэффициент использования энергии в Солнечной системе на 10%-30% по сравнению с методом зарядки ШИМ. Функция ограничения мощности зарядки, тока и уменьшения мощности зарядки автоматически улучшает стабильность, которая работает даже при подключении негабаритных PV-модулей и при высокой температуре, а также увеличивает профессиональный чип защиты для порта связи, дальнейшее повышение надежности и соответствие различным требованиям к приложению.

Особенности:

Передовая технология MPPT с эффективностью не менее 99.5% Сверхбыстрая скорость отслеживания и гарантированная эффективность отслеживания

Усовершенствованный алгоритм управления MPPT для минимизации максимальной скорости потери мощности и времени потери

Широкий диапазон рабочего напряжения MPP

Высококачественные компоненты, улучшающие производительность системы, с максимальной эффективностью преобразования 98%

Точное распознавание и отслеживание максимальной мощности нескольких пиков

Используются международные известные бренды компонентов ST и IR с высоким качеством и низким уровнем отказов, что обеспечивает срок службы продукта

Мощность зарядки и функция ограничения тока

Совместим с свинцово-кислотными и литий-ионными аккумуляторами

Функция компенсации температуры батареи

Функция статистики энергии в реальном времени

Функция снижения мощности при перегреве

Несколько режимов работы нагрузки

В порту связи используется профессиональный чип защиты, который может обеспечивать источник питания 5 в постоянного тока и имеет защиту от перегрузки по току и короткого замыкания.

Благодаря интерфейсу шины связи RS-485 и Протоколу связи Modbus он может удовлетворить различные требования к связи в разных ситуациях.

Контролируйте и устанавливайте параметры через приложение мобильный телефон или ПК

Работа при полной нагрузке без какого-либо падения емкости в диапазоне температур рабочей среды

Широкая электронная защита

Товар

Трейсер краан

Трекер 2206AN

Трейсер 1210AN

Трейсер 2210AN

Tracer 3210AN

Трейсер 4210AN

Номинальная системаНапряжение

12В/24В DC Авто

Номинальный ток заряда

10А

20А

10А

20А

30А

40А

Номинальный разрядТок

10А

20А

10А

20А

30А

40А

Диапазон напряжения батареи

8 ~ 32 В

Макс. Напряжение разомкнутой цепи PV

46В

92 в

Диапазон напряжения MPP

(Напряжение аккумулятора + 2 в) ~ 36 В

(Напряжение аккумулятора + 2 в) ~ 72 в

Макс. Входная мощность PV

130 Вт/12 В260 Вт/24 В

260 Вт/12 В520 Вт/24 В

130 Вт/12 В260 Вт/24 В

260 Вт/12 В520 Вт/24 В

390 Вт/12 В780 Вт/24 В

520 Вт/12 В1040 Вт/24 В

Самопотребление

<= 12 мА

Падение напряжения цепи Разряда

<= 0,23 в

Коэффициент компенсации температуры

-3 мВ/°C/2 в (по умолчанию)

Заземление

Общий отрицательный

Интерфейс RS485

5 в постоянного тока/100 мА

Время подсветки ЖК

60S (по умолчанию)

Параметры окружающей среды

Температура рабочей среды

-25 °C ~ + 50 °C(100% вход и выход)

Диапазон температур хранения

-20 °C ~ + 70 °C

Относительная влажность

<= 95%, Н. К.

Корпус

IP30

Размер

172x139x44 мм

X x 52 мм

172x139x44 мм

X x 52 мм

228x164x55 мм

X x 63 мм

Монтажный размер

130x130 мм

170x145 мм

130x130 мм

170x145 мм

170x164 мм

210x171 мм

Терминал

12AWG(4 мм 2)

6AWG(16 мм 2)

12AWG(4 мм 2)

6AWG(16 мм 2)

6AWG(16 мм 2)

6AWG(16 мм 2

Рекомендуемый кабель

12AWG(4 мм 2)

10AWG(6 мм 2)

12AWG(4 мм 2)

10AWG(6 мм 2)

8AWG(10 мм 2)

6AWG(16 мм 2)

Вес

0,57 кг

0,94 кг

0,57 кг

0,94 кг

1,26 кг

1,65 кг

Аксессуары (опционально):

Дистанционный датчик температуры

(RTS300R47K3.81A)

Определение температуры батареи для обеспечения температурной компенсации

Параметры управления, стандартная длина кабеля составляет 3 м (длина может быть

Под заказ). RTS300R47K3.81A подключается к порту (4-й) на контроллере.

Примечание: Температурный датчик короткого замыкания или повреждения, контроллер

Будет заряжаться или разряжаться при температуре по умолчанию 25 °C

Клик

Кабель USB-RS485

CC-USB-RS485-150U

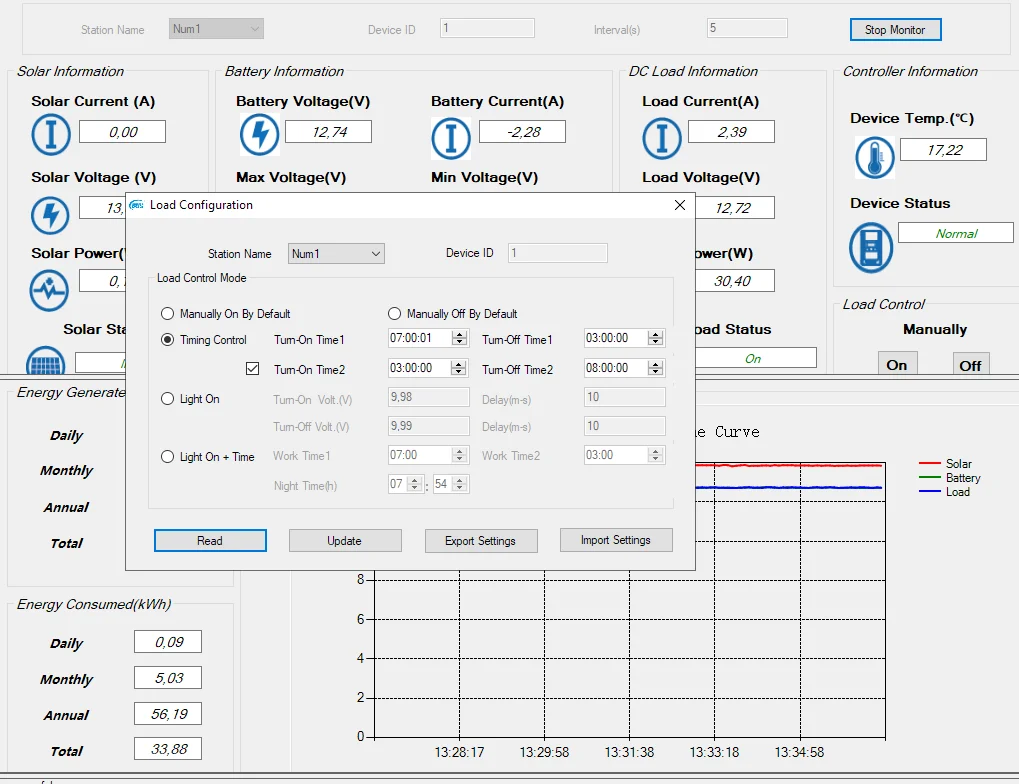

Конвертер USB в RS-485 используется для мониторинга каждого контроллера в сети

Использование программного обеспечения для ПК солнечной станции. Длина кабеля 1,5 м.

TheCC-USB-RS485-150U подключается к порту RS-485 на контроллере.

Клик

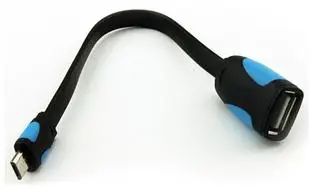

Кабель OTG

OTG-12CM

Используется для подключения кабеля мобильной связи и в режиме реального времени

Мониторинг Контроллера и модификация параметров с помощью мобильного телефона

Приложение.

Клик

Дистанционный счетчик

MT50

MT50 может отображать различные рабочие данные и неисправности системы.

Информация может отображаться на ЖК-экране с подсветкой, кнопки

Простота в эксплуатации, цифровой дисплей читаемый.

Клик

WIFI Серийный адаптер

EBox-WIFI-01

После подключения контроллера к eBox-WIFI-01 через стандарт

Кабель Ethernet (параллельный кабель), рабочее состояние и связанные параметры

Контроллер можно контролировать с помощью программного обеспечения мобильного приложения через сигналы Wi-Fi.

Клик

Адаптер RS485 для Bluetooth

EBox-BLE-01

После подключения контроллера к eBox-BLE-01 через стандарт

Кабель Ethernet (параллельный кабель), рабочее состояние и связанные параметры

Контроллер можно контролировать с помощью программного обеспечения мобильного приложения через Bluetooth

Сигналы.

CliCk

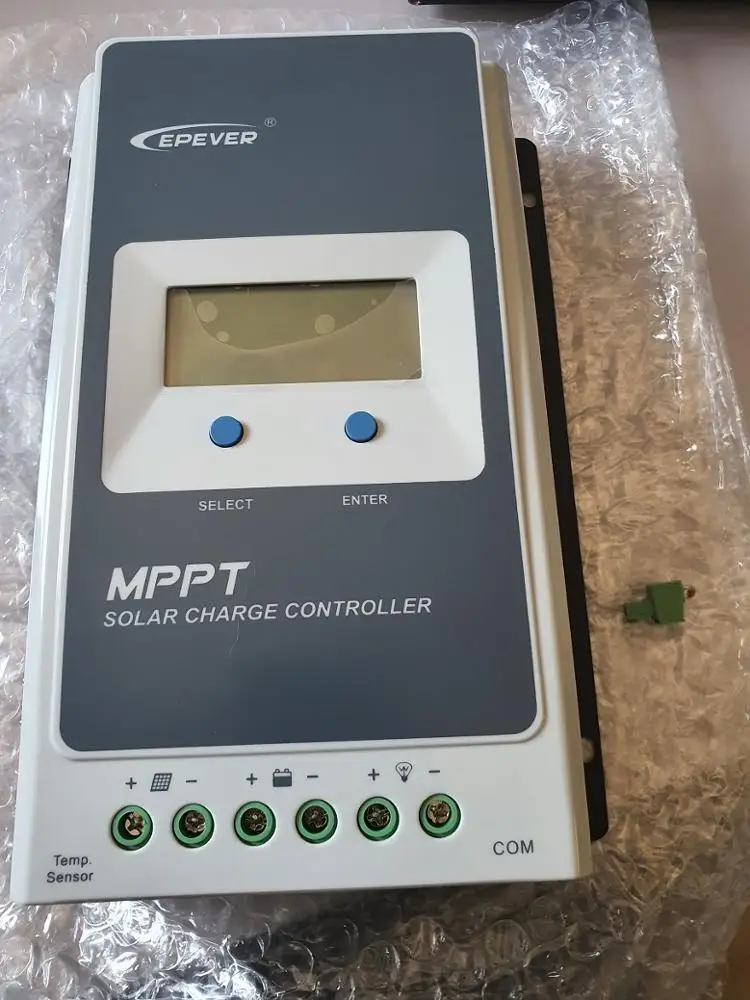

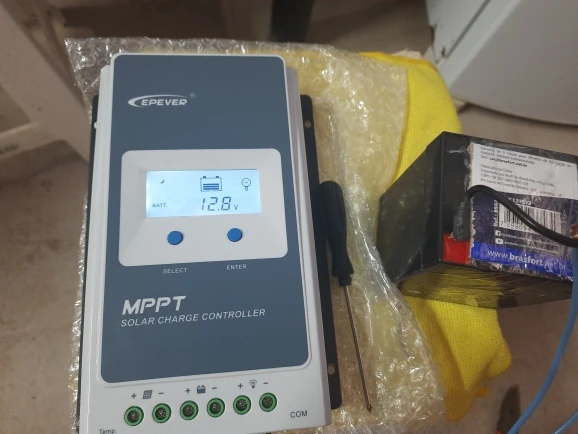

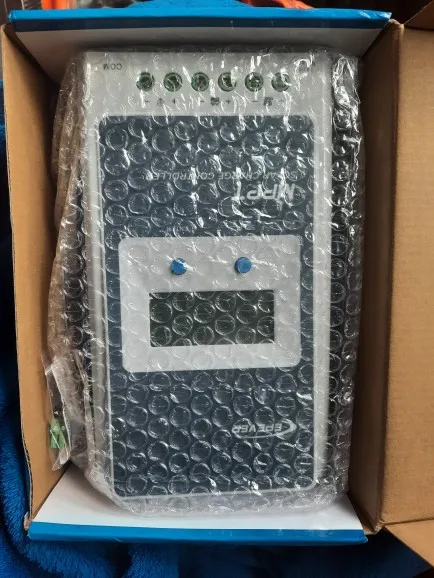

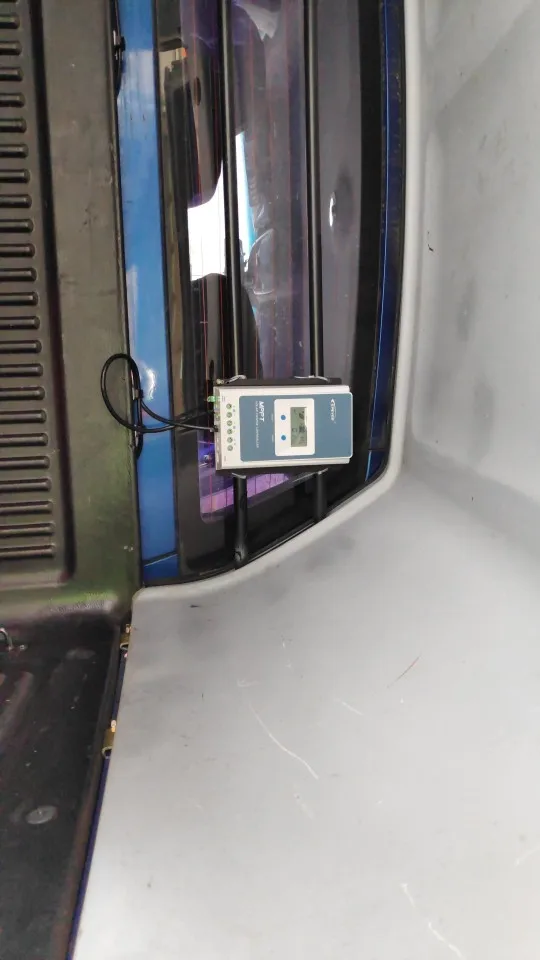

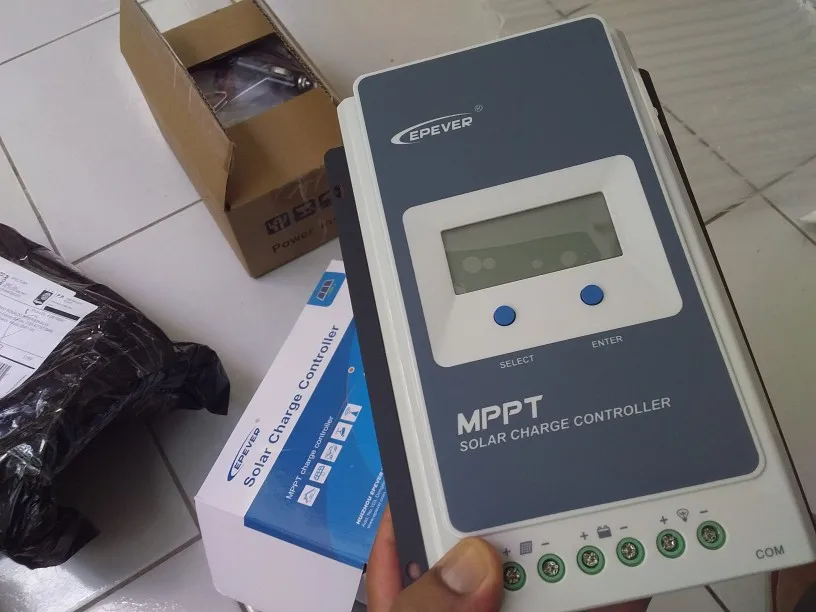

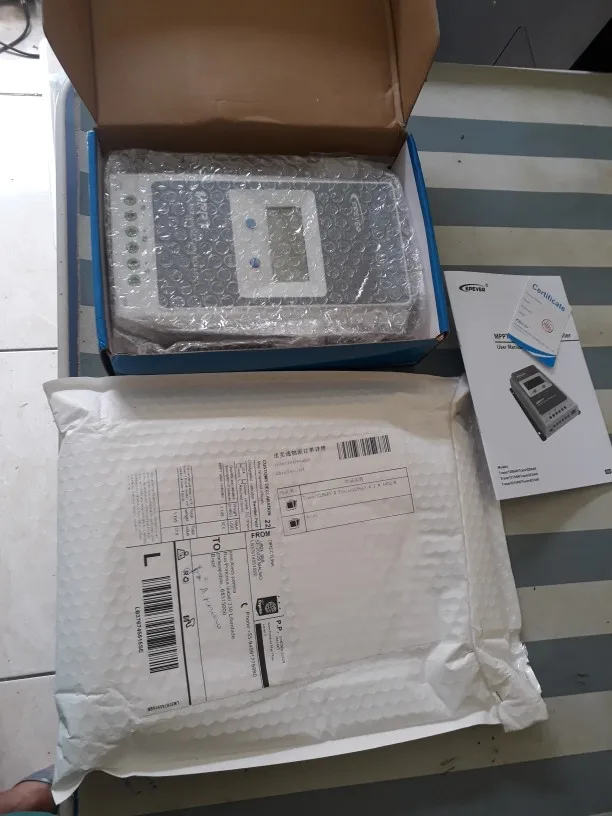

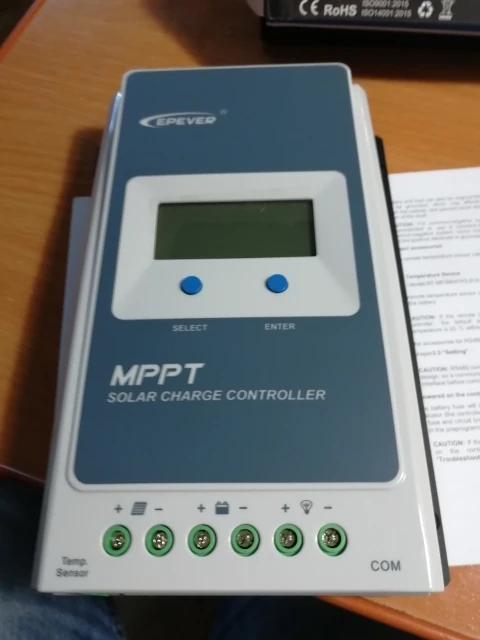

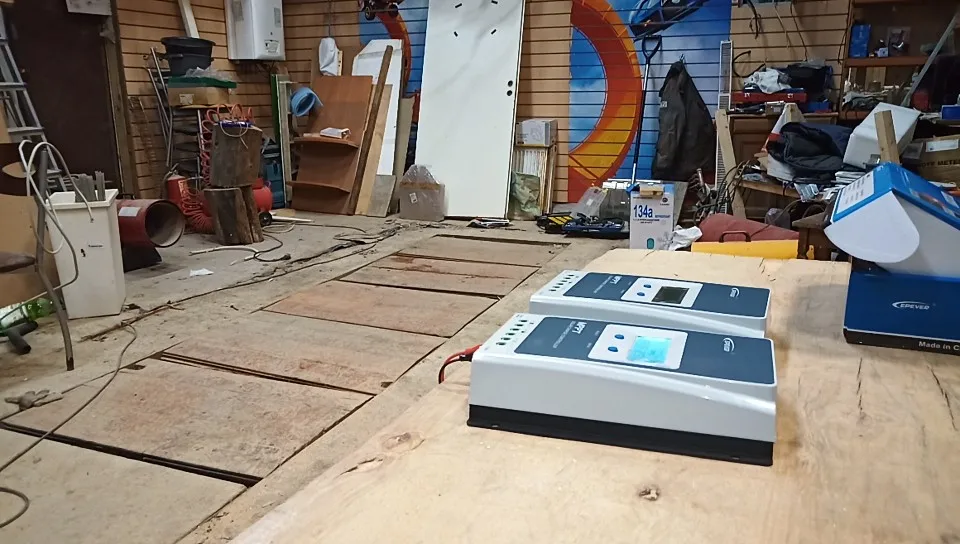

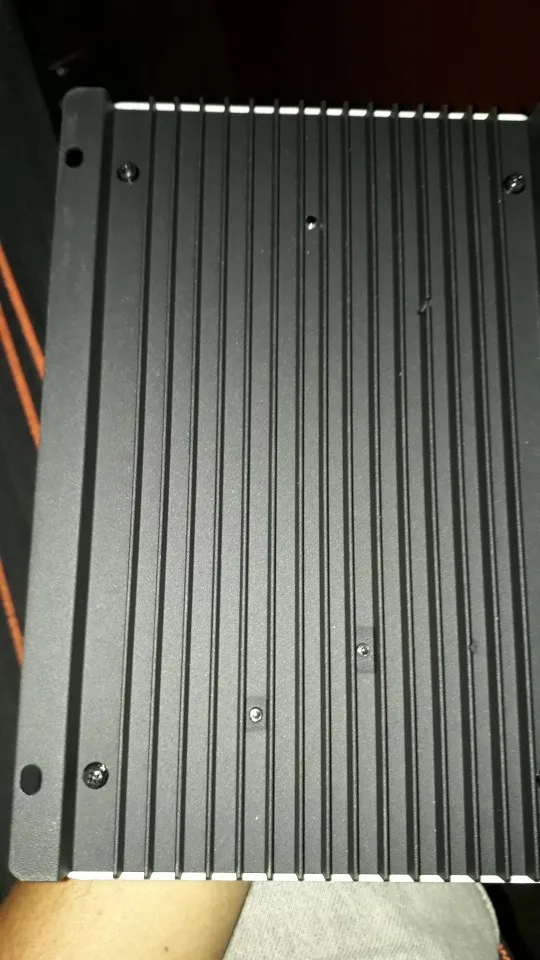

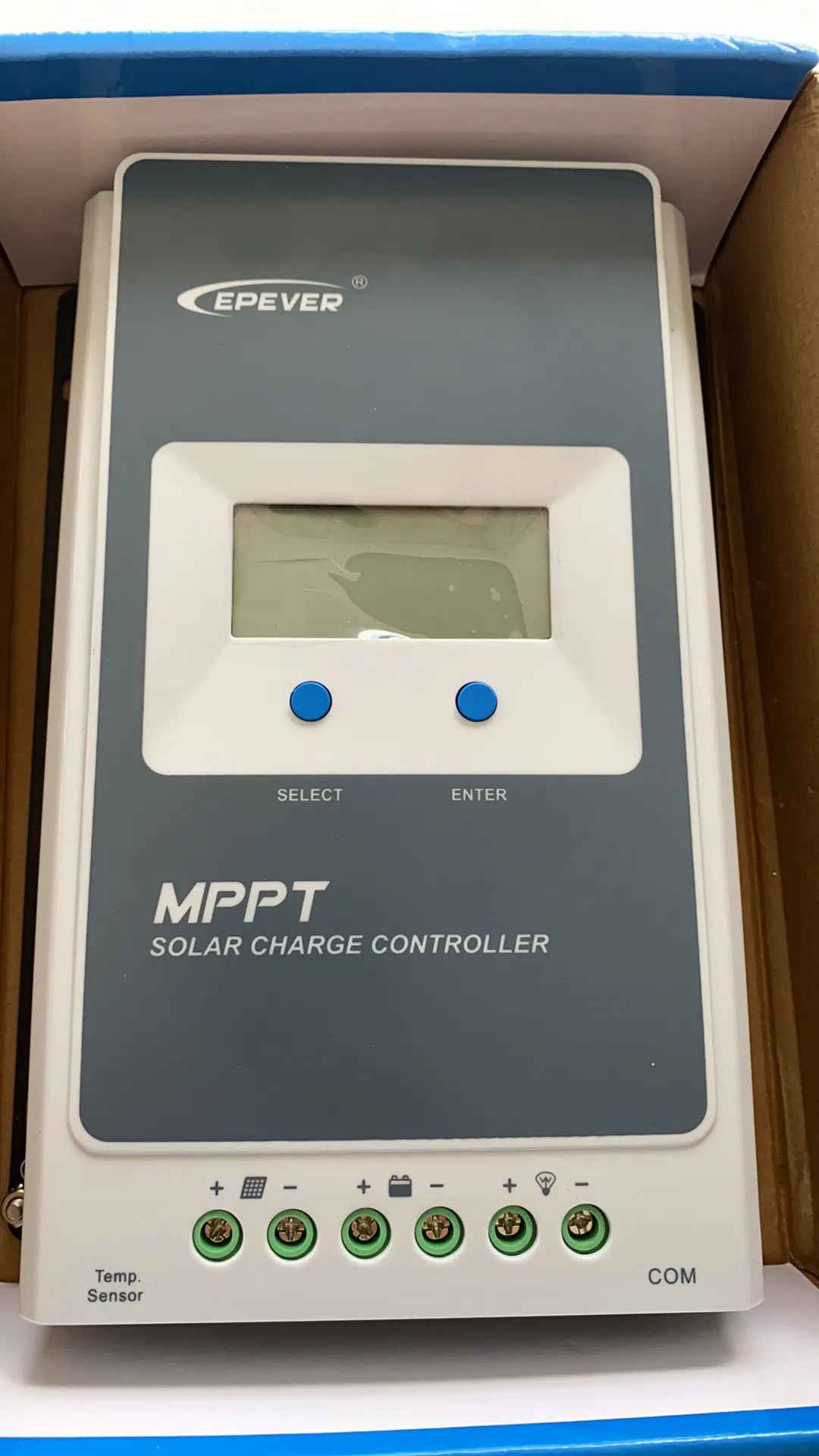

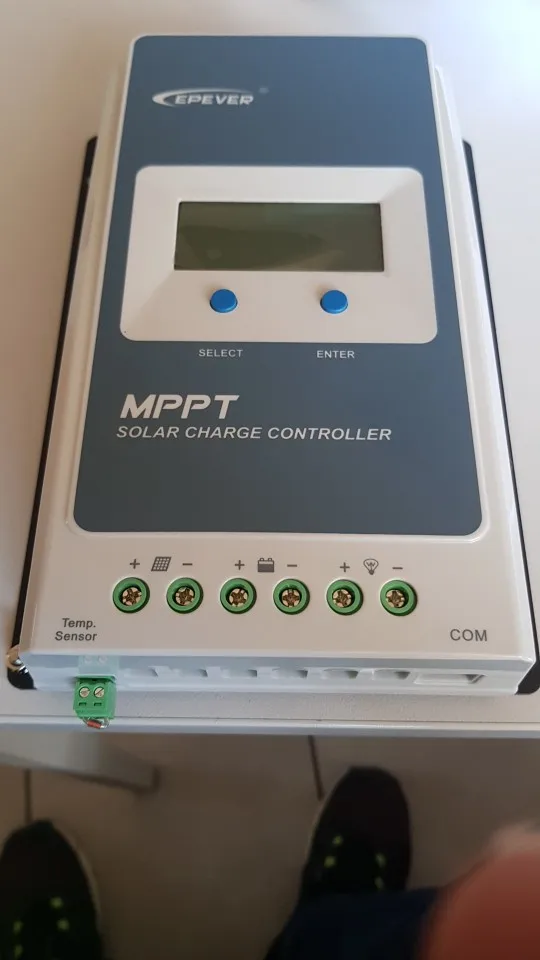

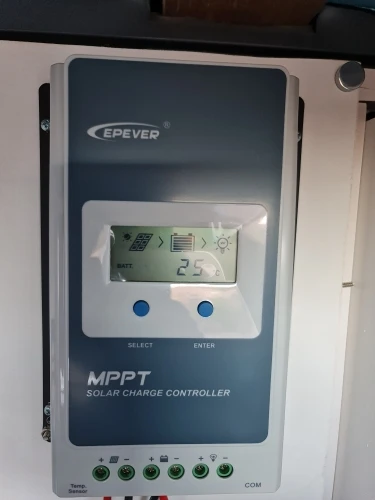

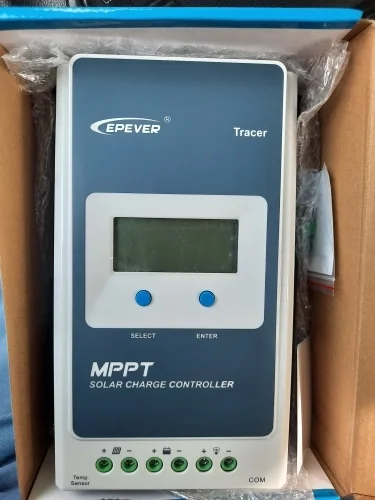

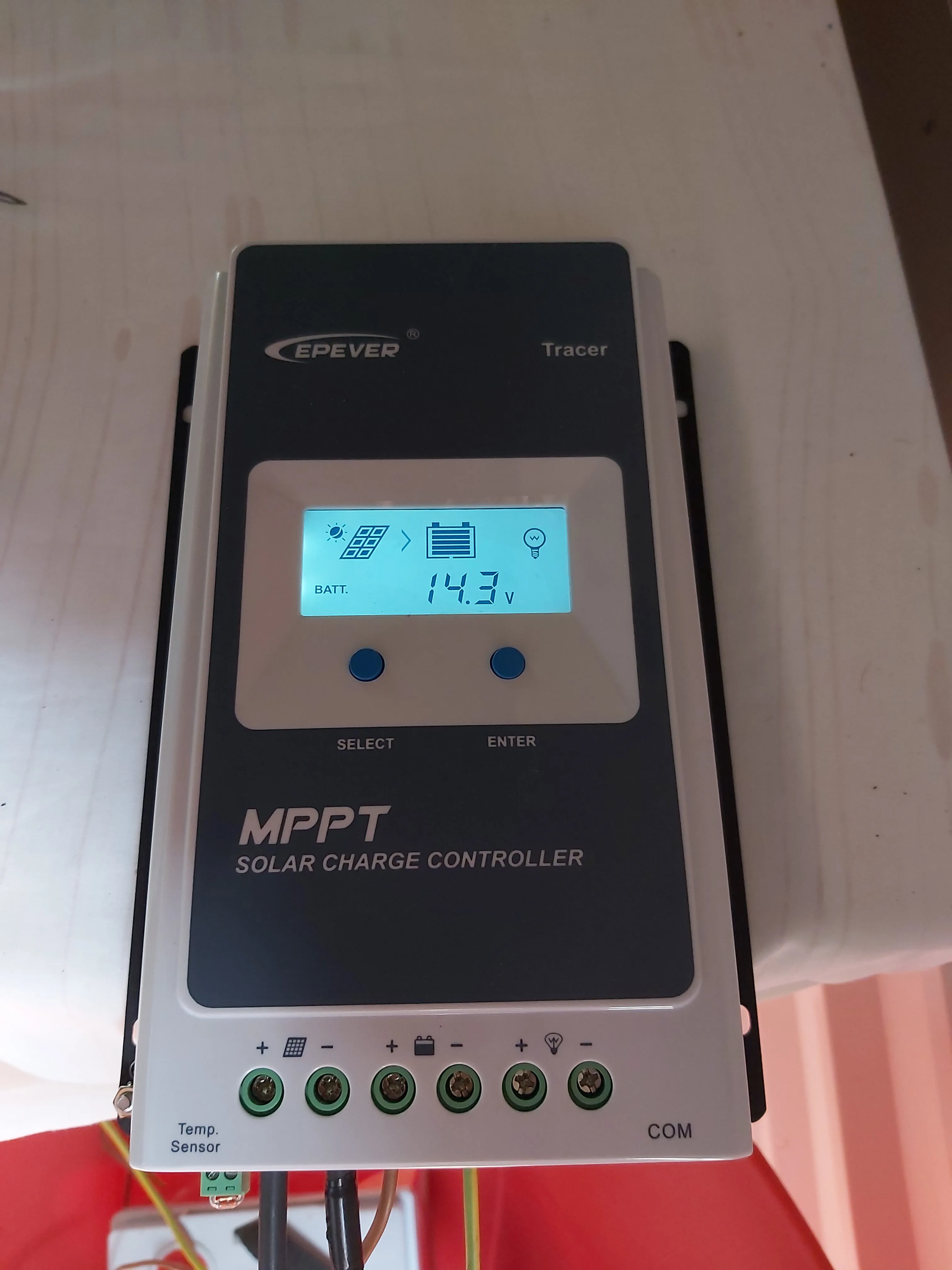

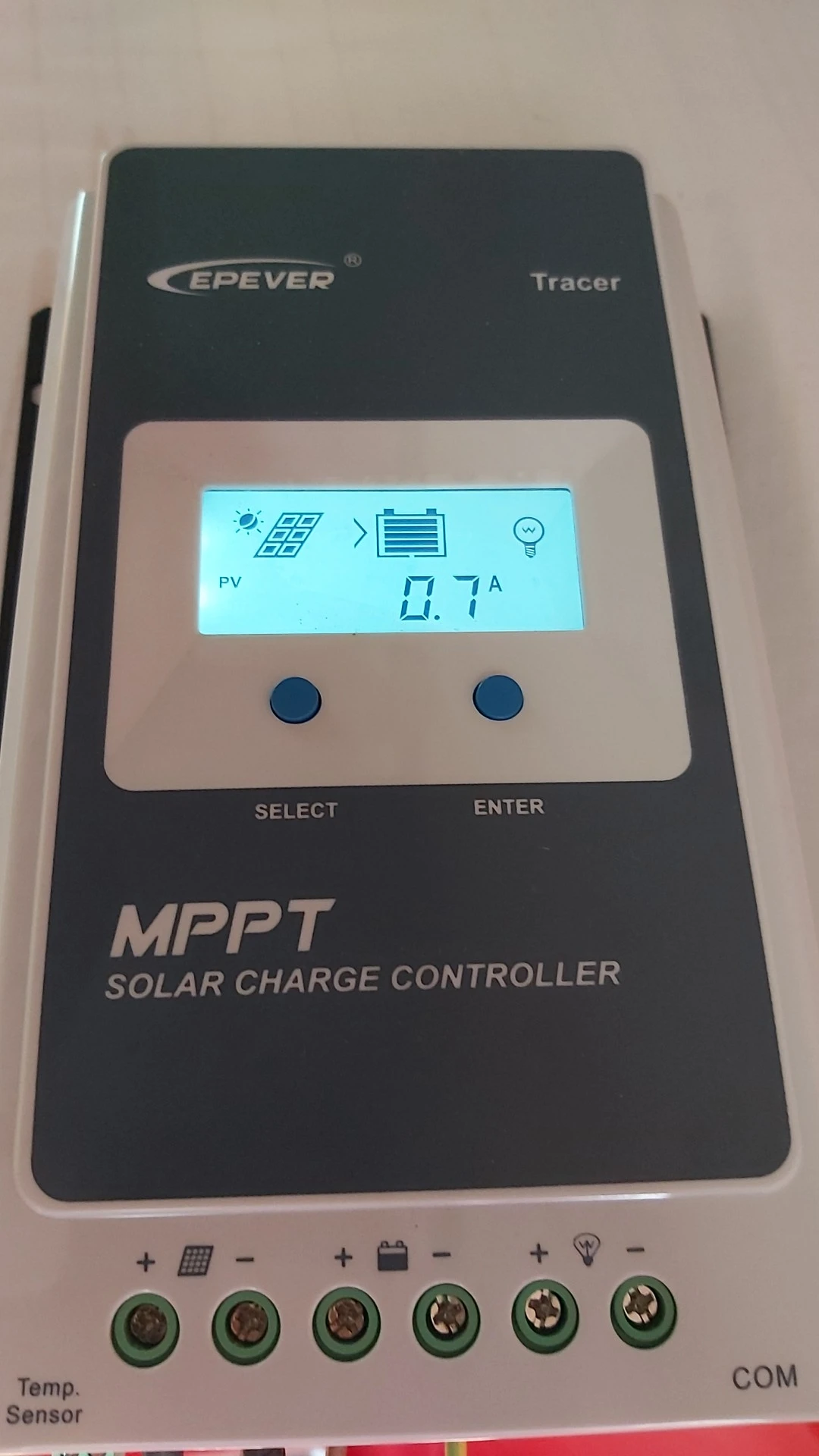

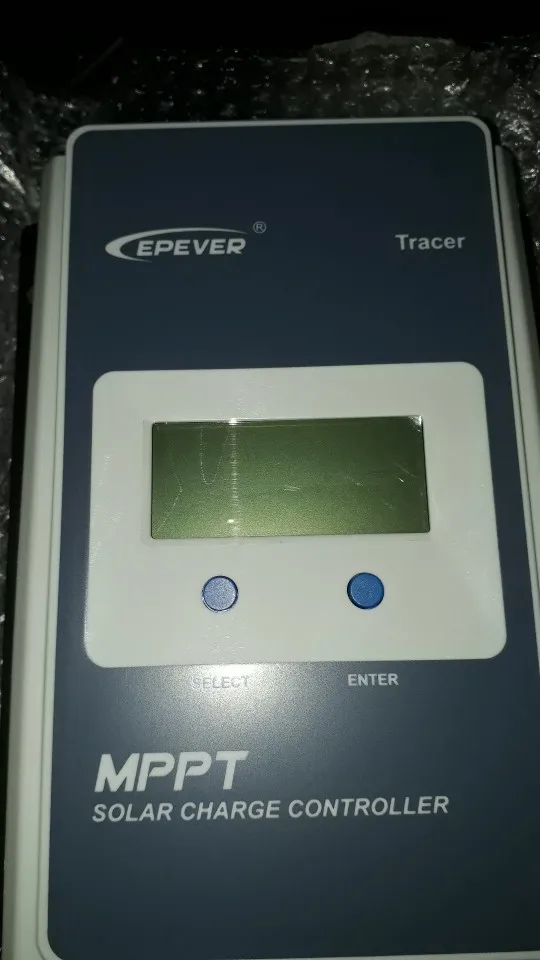

Фото:
