Аппаратные средства параметр
Модель: модуль Пиксельной камеры 0V772530W
Датчик: 0V7725, 30 Вт пикселей, цвет
Конструкция цепи: блок питания 5 В, встроенный 12 м осциллятор с активным кристаллом, 384 Кб FIFO

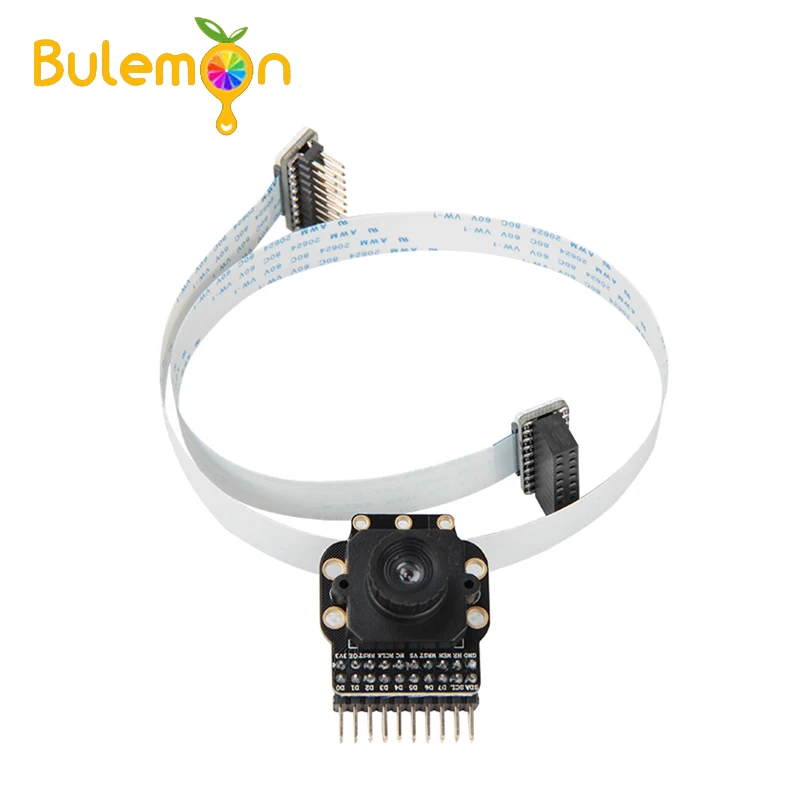

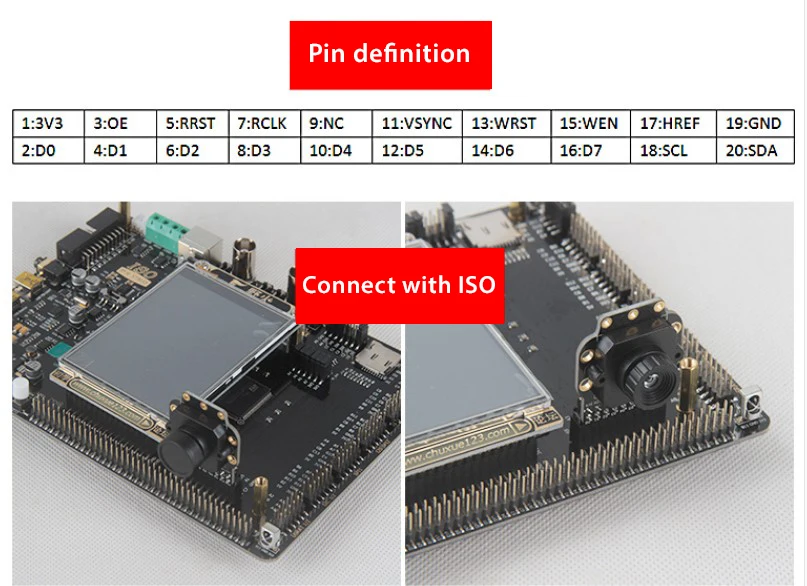

Интерфейс: 2*10PDIP интерфейс или FPC длинный кабель
Объектив: объектив 3,6 мм12, диафрагма F2.0, угол обзора 95 ° с инфракрасным фильтром

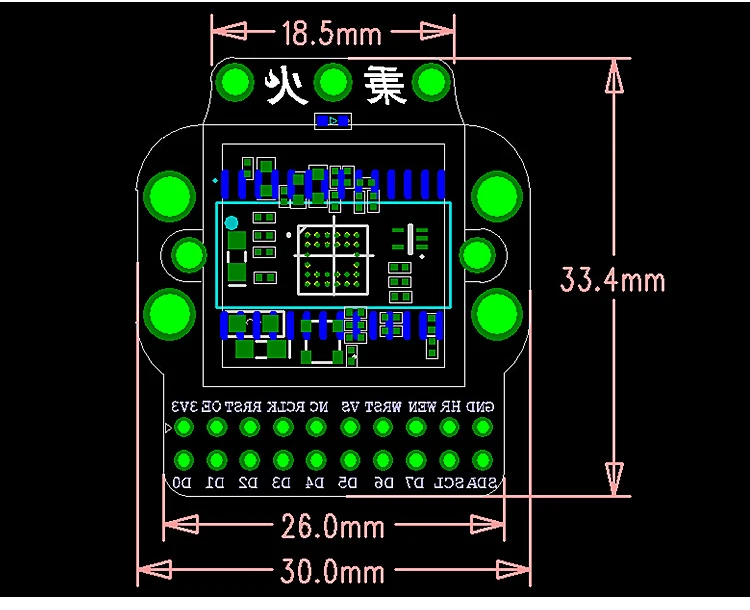

Основание зеркала: внешняя рама 21*21*10 мм, внутренняя рама 17,7*17,7*6 мм
Программа: обеспечивают STM32F103 драйвер, 8-битный параллельный интерфейс
Поскольку скорость микроконтроллера не достаточно быстрая, данные должны быть обработаны через FIF0.
Формат данных: 8 бит, формат RGB565

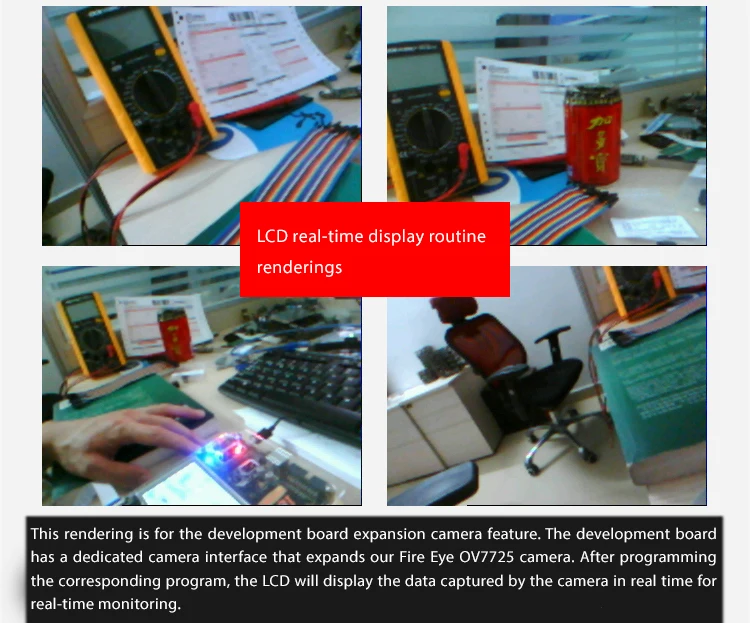

Дисплей в режиме реального времени: разрешение 320*240, формат RGB565, частота кадров ЖК-дисплея в реальном времени 24 кадра, исходный код
Примечание: OV7725 сама по себе 300000 DMA, который является 640*480 разрешение, но STM32 не хватает.
Быстро, вы должны добавить FIFO в буфер, на этот раз вы можете запечатлеть только разрешение 320*240
