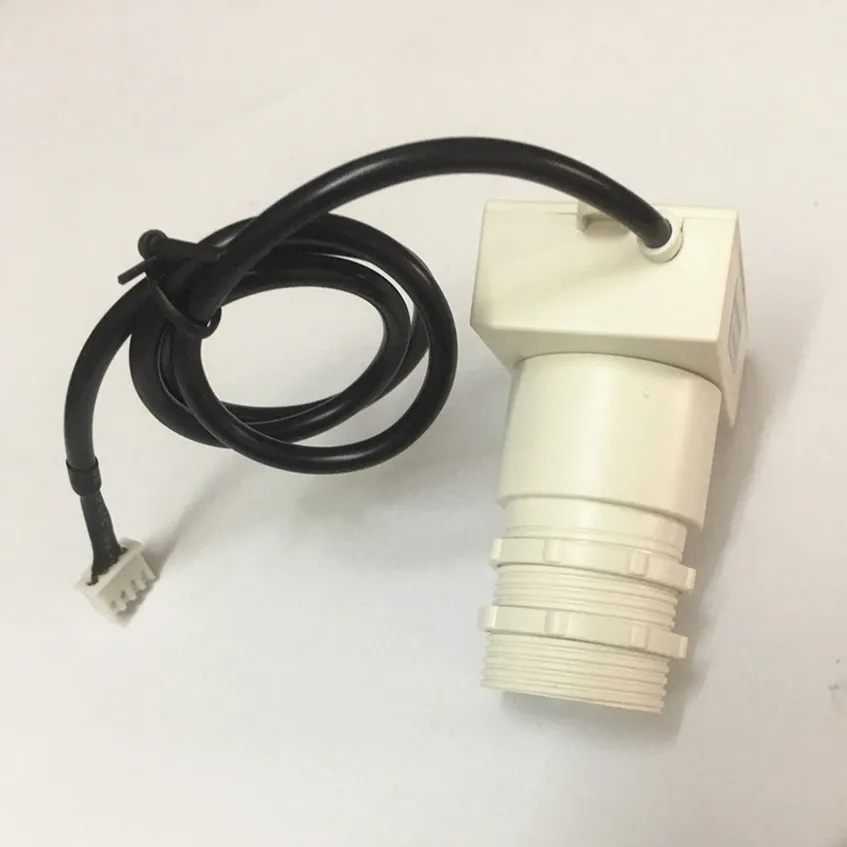

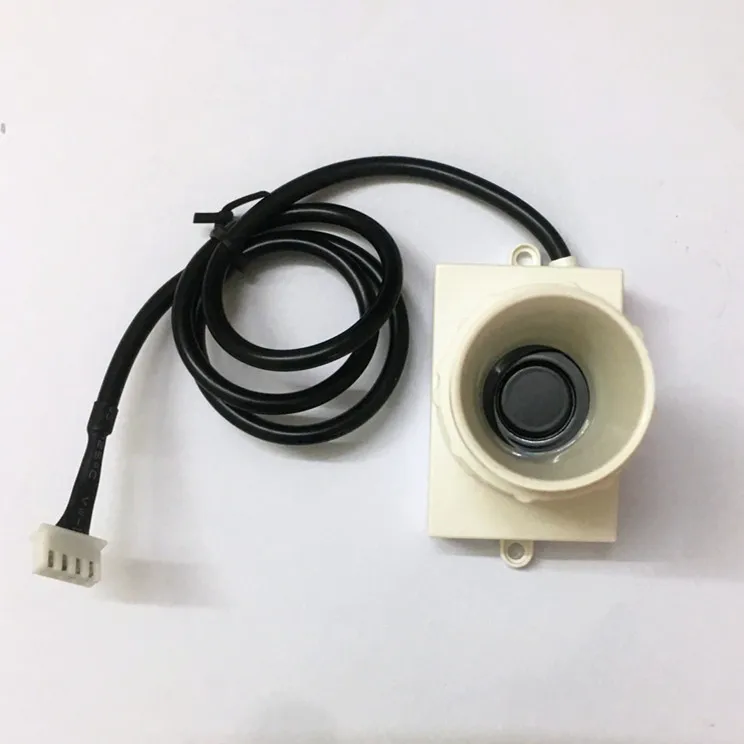

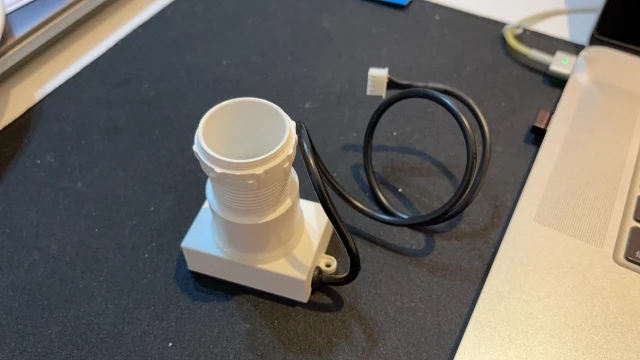

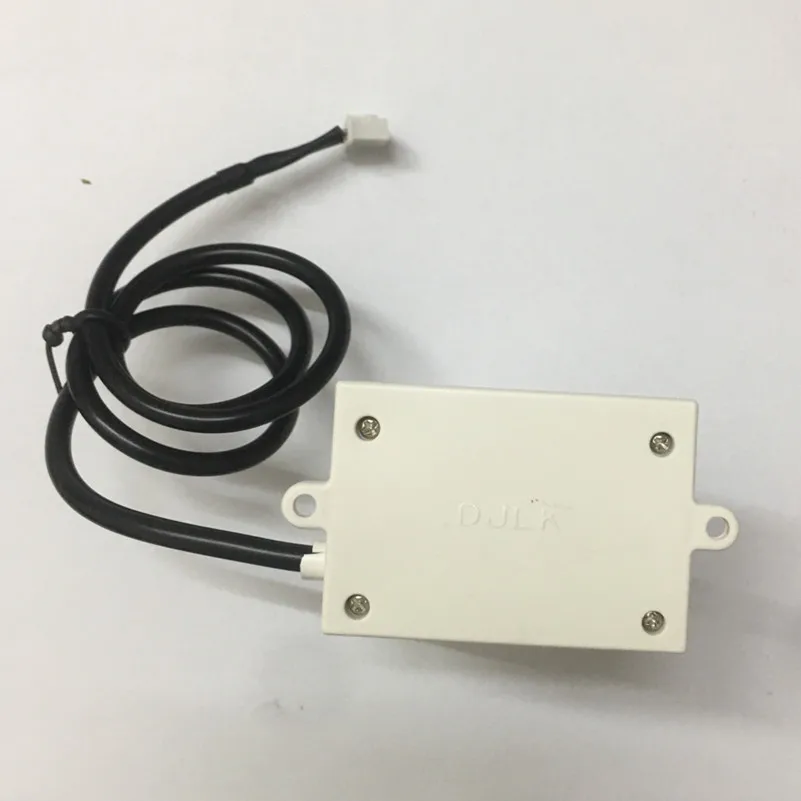

Модуль ультразвукового датчика Rs485, водонепроницаемый, 40 кГц, 22-600 см

Мы предлагаемPCB,PCB сборка, все виды компонентов (LRC и все необходимые вам детали),

Водонепроницаемый ультразвуковой датчик Rs485 40 кГц 22-600 см дальность датчик Малый угол измерения расстояния

Особенность:

Выход высокого звукового давления

Источник питания 5 В

Ток менее 20 мА

Автоматический выход MAX485

Центральная частота датчика 40 кГц

Рабочая температура от-15 ° C до + 60 ° C

Температура хранения от-25 °C до + 80 °C

Точность измерения ± 1 см +(S * 0.3%)

(S-измеренное значение)

Преимущество:

Сильная защита от помех

Вывод данных стабильный и надежный

Быстрый отклик

Сильный антистатик

Широкая рабочая температура

Высокая точность измерения

Простая установка

Автоматический режим вывода, выпуск пользовательского процессора

Есть управляемый выходной режим, который может минимизировать энергопотребление в соответствии с реальным применением.

Измерение расстояния

Требуется 100% измерения надежных и стабильных значений расстояния, и измеряемый объект гарантированно находится в пределах эффективного диапазона датчика. Большинство пользователей считают, что датчик также может быть измерен за пределами слепой зоны или диапазона. Из-за физических характеристик ультразвуковой волны компания не гарантирует точность измеренного значения расстояния для различных объектов измерения.

Входное напряжение 5 В постоянного тока

Рабочий ток ≤ 20 мА

Расстояние слепой зоны 0-22 см

Диапазон плоских объектов 22-600 см

Выходной режим MAX485

Рабочий цикл 100 мс

Точность измерения нормальной температуры ± 1 +(S * 0.3%) см

Центральная частота зонда 40K ± 1,0 кГц

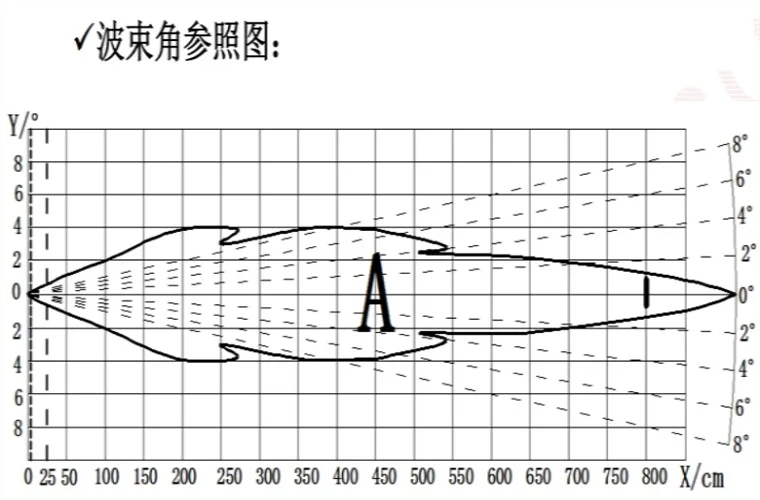

Обнаружение стабильности вала ± 2,5 градусов

Рабочая температура 15 ~ 60 °C

Температура хранения 25 ~ 80 °C

Рабочая влажность ≤ 80% относительной влажности

Влажность хранения ≤ 90% относительной влажности

Примечания

Контакт 1 черный разъем питания GND

Выходной контакт 2 с желтой линией A 485 A

Выходной контакт 3 blue line B 485 B

PIN 4 brown line VCC 5V Входной штифт питания

Формат связи MAX485

Макс 485

Бит данных

Стоп-бит

Паритет

Скорость передачи

Уровень

8

1

Нет

9600

Формат вывода MAX4855

Данные кадра

Описание

Биты

Разъем рамы

0XFF

1 бит

Data_H

Высокие 8 цифр данных о расстоянии

1 бит

Data_L

Ниже 8 бит данных о расстоянии

1 бит

Сум

Сумма проверки связи

1 бит

Пример вывода MAX485

Разъем рамы

Data_H

Data_L

Сум

0XFF

0x07

0x1

0XA7

Примечание: контрольная сумма сохраняет только нижние 8 бит накопленного значения;

SUM = (заголовок рамки + Data_H + Data_L) и 0x 00FF

=(0XFF + 0X07 + 0XA1) и 0x00FF

= 0XA7;

Значение расстояния = Data_H * 256 + Data_L = 0X07A1; Преобразуется в десятичную величину, равную 1953;

Указывает на то, что измеренное в настоящее время значение расстояния составляет 1953 мм.
